1. ആമുഖം
This manual provides detailed instructions for the safe and proper installation and use of your Brateck PLB-42-BLK-53 Ultra-Slim Adjustable Tilt Wall Mount Bracket. This wall mount is designed to securely hold most 23-inch to 37-inch LCD and Plasma televisions, supporting a maximum weight of 165 lbs (75 kg). Its ultra-slim profile positions your television approximately 1.81 inches (4.6 cm) from the wall, offering a sleek and modern appearance. The adjustable tilt feature allows for optimal viewകോണുകൾ.
2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
WARNING: Failure to read and follow all instructions may result in personal injury, property damage, or voiding of your warranty. If you have any questions, please contact Brateck customer support.
- മൗണ്ടിംഗ് ഉപരിതലത്തിന് മൗണ്ടിന്റെയും ടെലിവിഷന്റെയും സംയുക്ത ഭാരം സുരക്ഷിതമായി താങ്ങാൻ കഴിയുമെന്ന് ഉറപ്പാക്കുക.
- പരമാവധി ഭാര ശേഷി 165 പൗണ്ട് (75 കിലോഗ്രാം) കവിയരുത്.
- Use only the hardware provided or specified by Brateck.
- Always use a stud finder to locate wood studs or ensure concrete walls are suitable for drilling.
- ഒപ്റ്റിമൽ സുരക്ഷയ്ക്കും പ്രകടനത്തിനും പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ ശുപാർശ ചെയ്യുന്നു.
- ഇൻസ്റ്റാളേഷൻ സമയത്ത് കുട്ടികളെ അകറ്റി നിർത്തുക.
3. പാക്കേജ് ഉള്ളടക്കം
Verify that all components are present and undamaged before beginning installation. If any parts are missing or defective, do not proceed with installation and contact Brateck customer support.
- വാൾ പ്ലേറ്റ് അസംബ്ലി
- TV Mounting Arms (2)
- ഹാർഡ്വെയർ കിറ്റ് (വിവിധ സ്ക്രൂകൾ, വാഷറുകൾ, സ്പെയ്സറുകൾ, ആങ്കറുകൾ)
- Built-in Leveling Bubble (integrated into wall plate)
4. ഉൽപ്പന്ന സവിശേഷതകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ നമ്പർ | PLB-42-BLK-53 |
| മെറ്റീരിയൽ | അലോയ് സ്റ്റീൽ |
| നിറം | കറുപ്പ് |
| അനുയോജ്യമായ ടിവി വലുപ്പങ്ങൾ | 23" to 37" LCD/Plasma TVs |
| പരമാവധി ഭാരം ശേഷി | 165 പൗണ്ട് (75 കി.ഗ്രാം) |
| ടിൽറ്റ് ആംഗിൾ | -10° Degree Variable Downward Tilt |
| Wall Distance (Profile) | 1.81 ഇഞ്ച് (4.6 സെ.മീ) |
| VESA Compatibility (Horizontal) | 56mm (min) - 424mm (max) / 2.25" (min) - 16.5" (max) |
| VESA Compatibility (Vertical) | 43mm (min) - 230mm (max) / 1.75" (min) - 9" (max) |
| വാൾ പ്ലേറ്റ് അളവുകൾ | 18" Wide x 8" High (approx.) |
The image below illustrates the key dimensions and VESA mounting patterns for the Brateck PLB-42-BLK-53 wall mount.
Figure 1: Wall Mount Dimensions and VESA Compatibility
5. ഇൻസ്റ്റാളേഷൻ ഗൈഡ്
Before you begin, ensure you have the necessary tools (e.g., drill, stud finder, screwdriver, level, measuring tape) and understand the instructions completely.
5.1. പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ
- ടിവി അനുയോജ്യത: Verify your TV's VESA mounting pattern is within the mount's supported range (max 420x230mm).
- ചുമർ തരം: Determine if your wall is wood stud, concrete, or brick. Different hardware and drilling techniques are required.
- ഭാരം ശേഷി: Confirm your TV's weight does not exceed 165 lbs (75 kg).
5.2. ഘട്ടം ഘട്ടമായുള്ള ഇൻസ്റ്റാളേഷൻ

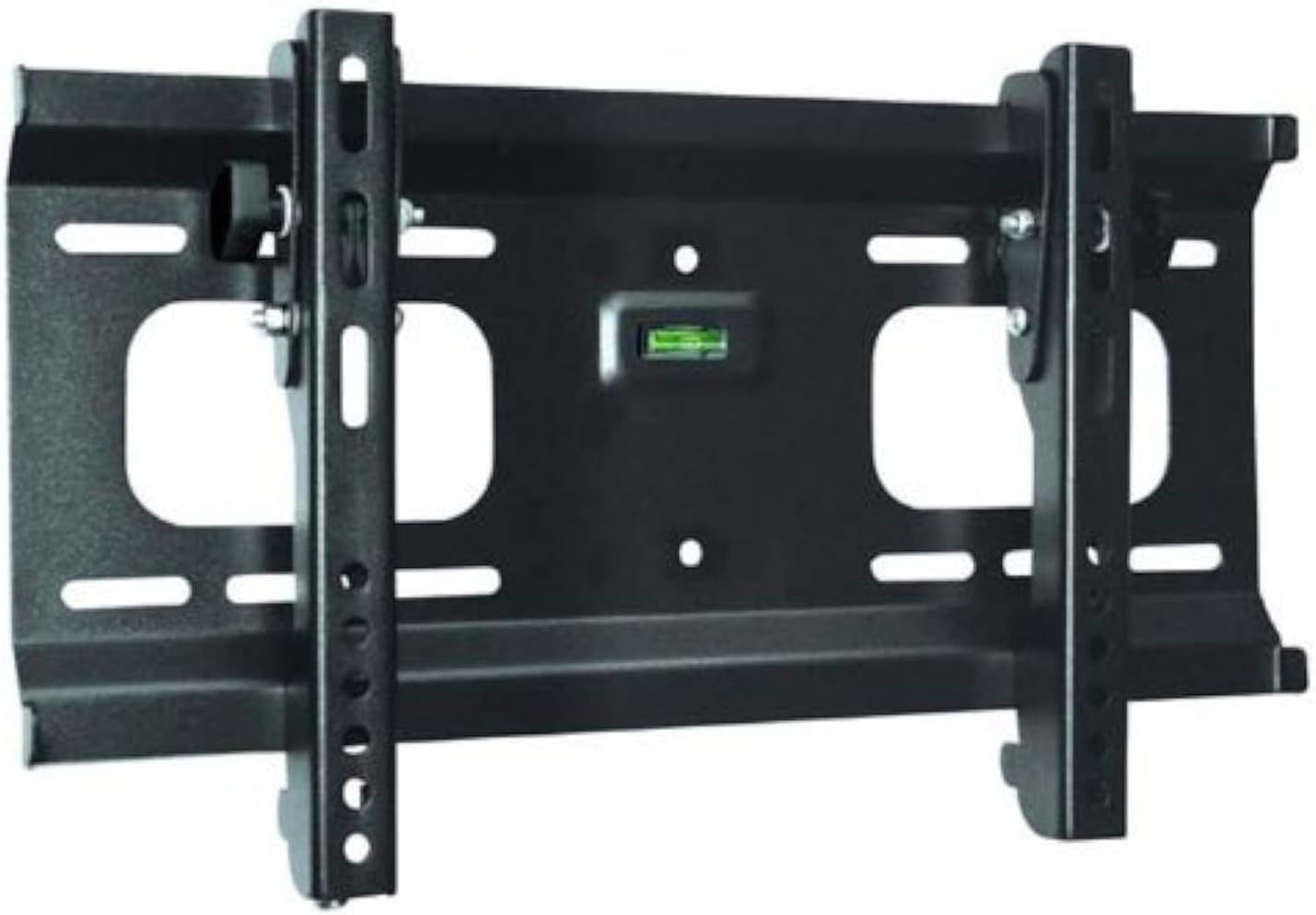

The following image shows the main components of the wall mount bracket.
Figure 2: Brateck PLB-42-BLK-53 Wall Mount Bracket
- അടയാളപ്പെടുത്തലും ഡ്രില്ലിംഗും:
- നിങ്ങളുടെ ടിവിക്ക് ആവശ്യമായ ഉയരം നിർണ്ണയിക്കുക.
- Position the wall plate against the wall and use the integrated leveling bubble to ensure it is perfectly horizontal.
- Mark the drilling locations through the holes on the wall plate.
- Drill pilot holes according to the type of wall and hardware being used (e.g., for wood studs, drill directly; for concrete, use masonry drill bit and anchors).
- വാൾ പ്ലേറ്റ് ഘടിപ്പിക്കുക:
- Align the wall plate with the drilled holes.
- Secure the wall plate to the wall using the appropriate screws and washers from the hardware kit. Ensure it is firmly attached.
- ടിവി ബ്രാക്കറ്റുകൾ ഘടിപ്പിക്കുക:
- നിങ്ങളുടെ ടിവി മുഖം മൃദുവായതും വൃത്തിയുള്ളതുമായ ഒരു പ്രതലത്തിൽ ശ്രദ്ധാപൂർവ്വം വയ്ക്കുക.
- Attach the two TV mounting arms to the back of your television using the correct screws, washers, and spacers from the hardware kit that fit your TV's VESA pattern. Ensure the arms are securely fastened and evenly spaced.
- ടിവി വാൾ പ്ലേറ്റിൽ ഘടിപ്പിക്കുക:
- With assistance, carefully lift the television with the attached mounting arms.
- Hook the mounting arms onto the top edge of the wall plate.
- Gently lower the TV until the arms are fully seated on the wall plate.
- സുരക്ഷിതമായ ടിവി മൌണ്ട് ചെയ്യാൻ:
- Locate the safety screws or locking mechanisms on the bottom of the TV mounting arms.
- Tighten these screws to secure the TV to the wall plate, preventing accidental dislodgement.
6. Operating Instructions (Tilt Adjustment)
The Brateck PLB-42-BLK-53 mount features an adjustable tilt mechanism to optimize your viewഅനുഭവം.
- Unlock Tilt: Loosen the tilt adjustment knobs located on the sides of the TV mounting arms. Do not remove them completely.
- ആംഗിൾ ക്രമീകരിക്കുക: Gently tilt the bottom of your television forward or backward to achieve the desired viewing angle (up to -10 degrees downward tilt).
- Lock Tilt: Once the desired angle is set, firmly tighten the tilt adjustment knobs to secure the television in place. Ensure both knobs are equally tightened to prevent uneven stress on the mount.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: മൗണ്ട് വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ഫിനിഷിന് കേടുവരുത്തുന്ന അബ്രസിവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- ആനുകാലിക പരിശോധനകൾ: Periodically inspect the mount and all fasteners to ensure they remain secure. Retighten any loose screws if necessary.
- ഭാര പരിധി: അധിക ഇനങ്ങൾ തൂക്കിയിടരുത് അല്ലെങ്കിൽ മൗണ്ടിന്റെ പരമാവധി ഭാര ശേഷി കവിയരുത്.
8. പ്രശ്നപരിഹാരം
- ടിവി നിലവാരമില്ലാത്തതാണ്: Ensure the wall plate was installed perfectly level using the built-in bubble level. If the wall plate is level, check if the TV mounting arms are attached evenly to the TV. Minor adjustments can sometimes be made by slightly loosening and re-tightening the TV screws.
- Mount feels loose on the wall: Immediately remove the TV. Re-check all wall plate fasteners. Ensure they are properly anchored into studs or concrete with appropriate hardware. If necessary, consult a professional installer.
- Tilt adjustment is difficult or doesn't hold: Ensure the tilt adjustment knobs are sufficiently loosened before attempting to adjust the angle. After adjustment, tighten them firmly to secure the TV's position. If the mechanism is stiff, ensure no cables are obstructing movement.
9. വാറൻ്റിയും പിന്തുണയും
For information regarding product warranty, technical support, or replacement parts, please refer to the warranty card included with your product or visit the official Brateck website. Please have your model number (PLB-42-BLK-53) and purchase information ready when contacting support.
