1. ആമുഖം
This manual provides essential information for the proper installation, operation, and maintenance of your Behringer Truth B1031A Active 2-Way Reference Studio Monitor. Please read this manual thoroughly to ensure optimal performance and longevity of your device. The B1031A is designed for professional audio applications, offering ultra-linear frequency response and precise sound reproduction.
2. പ്രധാന സുരക്ഷാ നിർദ്ദേശങ്ങൾ
- ഊർജ്ജ സ്രോതസ്സ്: Connect the unit only to a power supply of the voltage specified in the manual or on the unit.
- ഗ്രൗണ്ടിംഗ്: വൈദ്യുതാഘാതം തടയാൻ യൂണിറ്റ് ശരിയായി നിലത്തിട്ടിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- വെൻ്റിലേഷൻ: വെന്റിലേഷൻ തുറക്കൽ തടയരുത്. നിർമ്മാതാവിന്റെ നിർദ്ദേശങ്ങൾക്കനുസൃതമായി ഇൻസ്റ്റാൾ ചെയ്യുക.
- ജലവും ഈർപ്പവും: ഈ ഉപകരണം വെള്ളത്തിനടുത്ത് ഉപയോഗിക്കരുത് അല്ലെങ്കിൽ മഴയിലോ ഈർപ്പത്തിലോ തുറന്നുകാട്ടരുത്.
- ചൂട്: റേഡിയറുകൾ, ഹീറ്റ് രജിസ്റ്ററുകൾ, സ്റ്റൗകൾ, അല്ലെങ്കിൽ മറ്റ് ഉപകരണങ്ങൾ (ഉൾപ്പെടെ) പോലെയുള്ള താപ സ്രോതസ്സുകൾക്ക് സമീപം ഇൻസ്റ്റാൾ ചെയ്യരുത്. ampലൈഫയറുകൾ) ചൂട് ഉത്പാദിപ്പിക്കുന്നത്.
- വൃത്തിയാക്കൽ: ഉണങ്ങിയ തുണി ഉപയോഗിച്ച് മാത്രം വൃത്തിയാക്കുക.
- സേവനം: എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക. പവർ സപ്ലൈ കോർഡ് അല്ലെങ്കിൽ പ്ലഗ് കേടാകുക, ദ്രാവകം ഒഴുകുകയോ ഉപകരണങ്ങൾ ഉപകരണത്തിലേക്ക് വീഴുകയോ ചെയ്യുക, ഉപകരണം മഴയോ ഈർപ്പമോ സമ്പർക്കം പുലർത്തുക, സാധാരണയായി പ്രവർത്തിക്കാത്തത് എന്നിങ്ങനെയുള്ള ഏതെങ്കിലും വിധത്തിൽ ഉപകരണത്തിന് കേടുപാടുകൾ സംഭവിക്കുമ്പോൾ സേവനം ആവശ്യമാണ്. , അല്ലെങ്കിൽ ഉപേക്ഷിച്ചു.
3. പാക്കേജ് ഉള്ളടക്കം
Upon unpacking your Behringer Truth B1031A, please verify that all components are present and in good condition:
- Behringer Truth B1031A Active Studio Monitor (1 unit)
- പവർ കേബിൾ
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
എന്തെങ്കിലും സാധനങ്ങൾ നഷ്ടപ്പെടുകയോ കേടുപാടുകൾ സംഭവിക്കുകയോ ചെയ്താൽ, ദയവായി നിങ്ങളുടെ ഡീലറെ ഉടൻ ബന്ധപ്പെടുക.
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Behringer Truth B1031A is an active 2-way reference studio monitor featuring an 8-inch Kevlar woofer and a 1-inch silk dome tweeter. It incorporates precision Class A/B amplifiers with active protection circuits, delivering 100 W for low frequencies and 50 W for high frequencies. Its design aims for ultra-linear frequency response and wide dispersion characteristics.
4.1. ഫ്രണ്ട് പാനൽ
The front panel features the primary acoustic components: the 8-inch Kevlar woofer for low-frequency reproduction and the 1-inch silk dome tweeter for high frequencies. Indicator LEDs provide visual feedback on the monitor's power status and signal clipping.

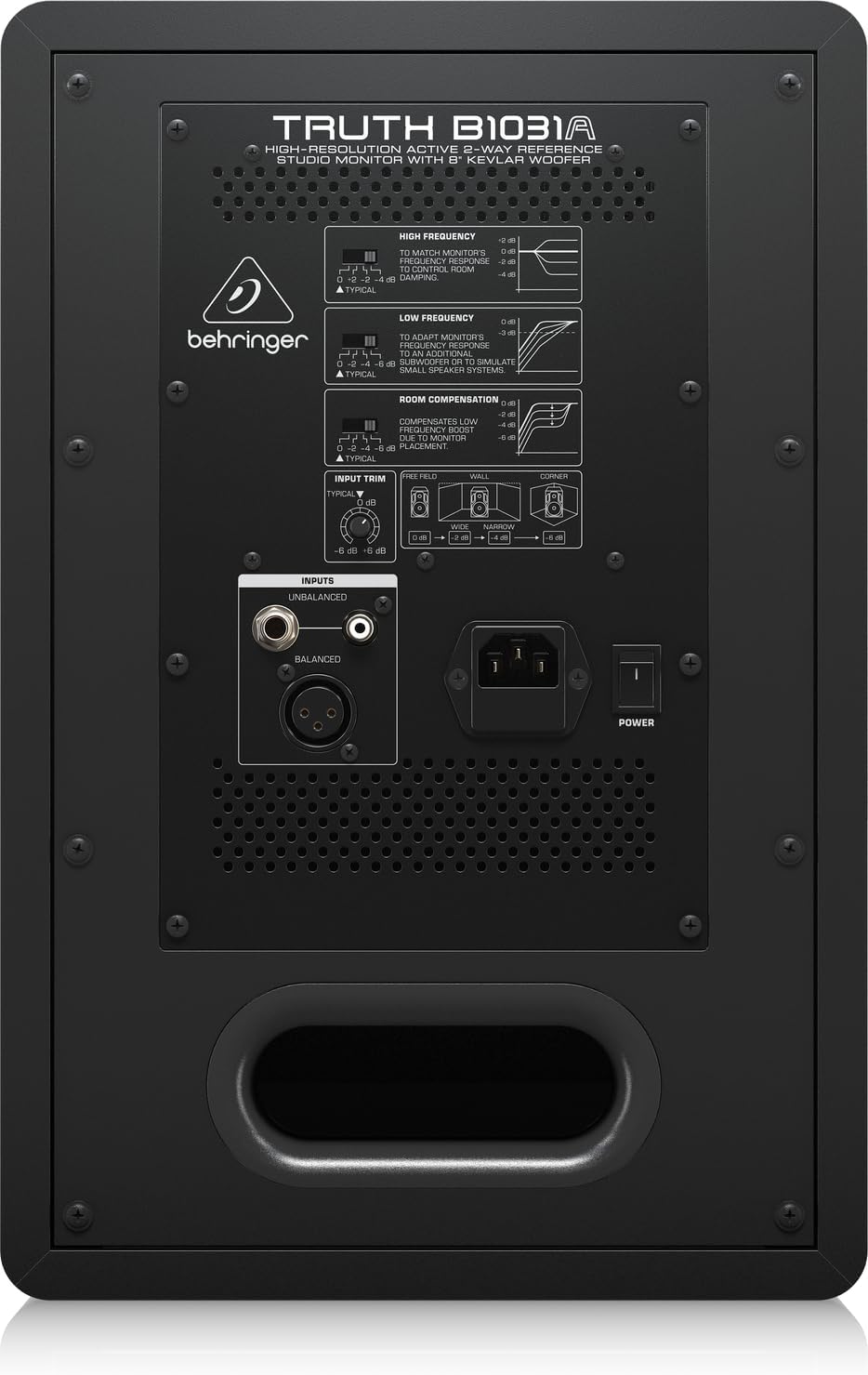

4.2. പിൻ പാനൽ
The rear panel houses all input connections and acoustic adjustment controls. These include:
- സമതുലിതമായ XLR ഇൻപുട്ട്: For professional audio connections.
- Balanced 1/4" TRS Input: For professional audio connections.
- Unbalanced RCA Input: For consumer audio devices.
- ഇൻപുട്ട് ട്രിം: ഇൻപുട്ട് സെൻസിറ്റിവിറ്റി ക്രമീകരിക്കുന്നു.
- High Frequency Adjustment: Allows tailoring of the high-frequency response.
- Low Frequency Adjustment: Allows tailoring of the low-frequency response.
- Room Compensation Switches: Adjusts the monitor's response to compensate for room acoustics (e.g., placement near walls or corners).
- Power Switch and IEC Power Inlet: For connecting the power cable and turning the unit on/off.
5. സജ്ജീകരണം
5.1. പ്ലേസ്മെന്റ്
Proper placement of your studio monitors is crucial for accurate sound reproduction. Consider the following guidelines:
- Stereo Triangle: Position the monitors and your listening position to form an equilateral triangle. The distance between the two monitors should be equal to the distance from each monitor to your head.
- ചെവിയുടെ ലെവൽ: The tweeters should ideally be at ear level when you are in your primary listening position.
- ചുമരുകളിൽ നിന്നുള്ള ദൂരം: Avoid placing monitors directly against walls or in corners, as this can exaggerate bass frequencies. If unavoidable, use the റൂം നഷ്ടപരിഹാരം switches on the rear panel to adjust.
- സമമിതി: Ensure the left and right monitors are placed symmetrically within the room to maintain a balanced stereo image.
5.2. കണക്ഷനുകൾ
Before making any connections, ensure the monitor is powered off and unplugged from the mains.
- ഓഡിയോ ഇൻപുട്ട്: Connect your audio source (e.g., audio interface, mixer) to the B1031A using either an XLR, 1/4" TRS, or RCA cable. For optimal signal integrity, balanced XLR or TRS connections are recommended.
- പവർ കണക്ഷൻ: Insert the supplied power cable into the IEC power inlet on the rear panel of the monitor, then plug the other end into a suitable AC power outlet.
6. പ്രവർത്തിക്കുന്നു
6.1. പവർ ഓൺ/ഓഫ്
- Ensure all audio connections are secure and the input trim is set to a low level.
- Flip the power switch on the rear panel to the 'ON' position. The power indicator LED on the front panel will illuminate.
- To power off, flip the power switch to the 'OFF' position. It is recommended to power off your audio source first, then the monitors.
6.2. നിയന്ത്രണങ്ങൾ ക്രമീകരിക്കുന്നു
- ഇൻപുട്ട് ട്രിം: Use this knob to match the output level of your audio source. Start with a low setting and gradually increase until you achieve a comfortable listening level without distortion.
- High Frequency Adjustment: This switch allows you to boost or cut high frequencies to suit your listening environment or preference.
- Low Frequency Adjustment: This switch allows you to boost or cut low frequencies. This is particularly useful for compensating for room acoustics or if you are using a separate subwoofer.
- മുറി നഷ്ടപരിഹാരം: These switches are designed to optimize the monitor's performance based on its placement in your room. Refer to the diagram on the rear panel for recommended settings when placing the monitor near walls or in corners.
7. പരിപാലനം
To ensure the longevity and optimal performance of your Behringer Truth B1031A monitor, follow these maintenance guidelines:
- വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the exterior of the monitor. Avoid using abrasive cleaners, solvents, or waxes, as these can damage the finish.
- പൊടി: Regularly dust the speaker cones and vents to prevent accumulation, which can affect sound quality and cooling.
- പരിസ്ഥിതി: Operate the monitor in a stable environment, away from extreme temperatures, humidity, and direct sunlight.
- ഗതാഗതം: When moving the monitor, ensure it is powered off and disconnected. Use appropriate packaging to protect it from physical damage.
8. പ്രശ്നപരിഹാരം
If you encounter issues with your B1031A monitor, consult the following table for common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ശബ്ദമില്ല | No power; incorrect input connection; input trim too low; audio source issue. | Check power cable and switch; verify audio cable connections; increase input trim; check audio source output. |
| വികലമായ ശബ്ദം | Input signal too high; damaged cable; faulty audio source. | Reduce input trim or output level from source; try a different audio cable; test with another audio source. |
| മൂളൽ അല്ലെങ്കിൽ മൂളൽ ശബ്ദം | Ground loop; interference from other electronics; unbalanced cable used for long runs. | Ensure proper grounding; move monitor away from other electronic devices; use balanced cables (XLR/TRS). |
| Uneven stereo image | Improper monitor placement; differing acoustic settings between monitors. | Adjust monitor placement for symmetry; ensure High/Low Frequency and Room Compensation settings are identical on both monitors. |
If the problem persists after attempting these solutions, please contact Behringer customer support or a qualified service technician.
9 സ്പെസിഫിക്കേഷനുകൾ
Technical specifications for the Behringer Truth B1031A Active Studio Monitor:
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡലിൻ്റെ പേര് | സത്യം B1031A |
| സ്പീക്കർ തരം | Active 2-Way Reference Studio Monitor |
| വൂഫർ വ്യാസം | 8 Inches (Kevlar cone) |
| ട്വീറ്റർ തരം | 1 Inch Silk Dome |
| Ampജീവിത തരം | ക്ലാസ് എ/ബി |
| LF Ampലൈഫ്ഫയർ putട്ട്പുട്ട് | 100 വാട്ട്സ് |
| HF Ampലൈഫ്ഫയർ putട്ട്പുട്ട് | 50 വാട്ട്സ് |
| മൊത്തം ഔട്ട്പുട്ട് വാട്ട്tage | 150 വാട്ട്സ് |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | XLR, 1/4" TRS, RCA |
| പവർ ഉറവിടം | കോർഡഡ് ഇലക്ട്രിക് (110 വോൾട്ട്) |
| ഉൽപ്പന്ന അളവുകൾ (D x W x H) | 13.3" x 10.28" x 15.47" |
| ഇനത്തിൻ്റെ ഭാരം | 24.91 പൗണ്ട് |
| നിറം | കറുപ്പ് |
| മെറ്റീരിയൽ | ലോഹം |
10. വാറൻ്റിയും പിന്തുണയും
Behringer products are designed and manufactured to high-quality standards. For detailed warranty information, including terms and conditions, please refer to the warranty card included with your product or visit the official Behringer website. For technical support, service, or spare parts, please contact your local Behringer dealer or authorized service center. You can also find support resources and contact information on the ബെഹ്രിംഗർ സ്റ്റോർ.
