ആമുഖം

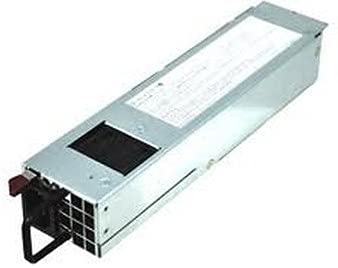

This manual provides essential information for the proper installation, operation, and maintenance of your Supermicro PWS-406P-1R 1U 400W Redundant Power Supply. The PWS-406P-1R is designed to provide reliable and efficient power to 1U server systems, featuring a redundant design for enhanced system uptime and stability. Please read this manual thoroughly before proceeding with installation or operation.
സുരക്ഷാ വിവരങ്ങൾ
ഉപകരണങ്ങൾക്ക് പരിക്കേൽക്കുന്നതും കേടുപാടുകൾ സംഭവിക്കുന്നതും തടയാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:
- Always disconnect the power cord(s) from the AC outlet before installing or removing the power supply unit.
- Ensure proper grounding of the system chassis.
- Do not open the power supply unit. There are no user-serviceable parts inside, and dangerous voltages ഉണ്ട്.
- അമിതമായി ചൂടാകുന്നത് തടയാൻ നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്ത് വൈദ്യുതി വിതരണം സ്ഥാപിക്കുക.
- Use only specified power cables and connectors.
- യൂണിറ്റ് ഈർപ്പം അല്ലെങ്കിൽ തീവ്രമായ താപനിലയ്ക്ക് വിധേയമാകുന്നത് ഒഴിവാക്കുക.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
1 അൺപാക്ക് ചെയ്യുന്നു
Carefully remove the power supply unit from its packaging. Inspect the unit for any signs of physical damage. If damage is observed, contact your vendor immediately.
2. ഫിസിക്കൽ ഇൻസ്റ്റലേഷൻ
The PWS-406P-1R is designed for installation in compatible 1U server chassis. Follow these steps:
- Ensure the server system is powered off and all power cords are disconnected.
- Locate the power supply bay in your 1U chassis. For redundant configurations, ensure both bays are clear.
- Slide the PWS-406P-1R unit into the designated bay until it is fully seated. Most 1U chassis use a tool-less design or require screws to secure the unit.
- If installing a second unit for redundancy, repeat the process for the second bay.
3. കേബിൾ കണക്ഷനുകൾ
Connect the necessary power cables from the power supply to the motherboard and other components within the server. Ensure all connections are firm and secure.
- Connect the main 24-pin ATX power connector to the motherboard.
- Connect the 8-pin (or 4+4-pin) EPS12V CPU power connector to the motherboard.
- Connect any SATA, Molex, or PCIe power connectors as required by your system components.
- Once all internal connections are made, connect the AC power cord(s) to the power supply unit(s) and then to a grounded AC outlet.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
പവർ ചെയ്യുന്നു
After installation and cable connections are complete, power on your server system. The power supply unit(s) will initiate. Observe the status LEDs on the power supply unit(s) for normal operation.
Redundancy Features
The PWS-406P-1R is a redundant power supply. In a dual-unit configuration, if one power supply fails, the other unit automatically takes over the full load, ensuring continuous system operation. The failed unit can be hot-swapped (replaced while the system is running) without interrupting service, provided the chassis supports hot-swap functionality.
- നില LED-കൾ: Each power supply unit typically features LEDs indicating its operational status (e.g., green for normal, amber for warning, red for fault). Refer to your server chassis manual for specific LED interpretations.
- ഹോട്ട്-സ്വാപ്പ്: To replace a failed unit, carefully unlatch and pull out the faulty power supply. Insert the new, identical power supply unit firmly into the bay until it clicks into place. The system should automatically recognize the new unit.
മെയിൻ്റനൻസ്
Regular maintenance helps ensure the longevity and optimal performance of your power supply unit.
- പൊടി നീക്കം: Periodically inspect the power supply's fan and vents for dust accumulation. Use compressed air to gently clean dust from the fan and heatsinks. Ensure the system is powered off and unplugged before cleaning.
- കേബിൾ പരിശോധന: Check all power cables for signs of wear, fraying, or loose connections. Replace any damaged cables immediately.
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: Ensure the server operates within recommended temperature and humidity ranges to prevent stress on the power supply components.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues with your Supermicro PWS-406P-1R, refer to the following common troubleshooting steps:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സിസ്റ്റം പവർ ഓണാക്കുന്നില്ല. | Loose power cable, faulty power outlet, power supply failure. | Check AC power cord connections. Verify power outlet functionality. If in a redundant configuration, check status of other PSU. |
| Power supply status LED is amber or red. | Warning or fault condition (e.g., fan failure, over-temperature, voltage issue). | Consult your server chassis manual for specific LED codes. Ensure adequate ventilation. If fault persists, consider replacing the unit. |
| System unexpectedly shuts down. | Overload, overheating, intermittent power supply failure. | Check system load and ensure it's within PSU capacity. Verify cooling. If redundant, check if one PSU failed. |
If troubleshooting steps do not resolve the issue, contact Supermicro technical support or your vendor for further assistance.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡലിൻ്റെ പേര് | PWS-406P-1R പരിചയപ്പെടുത്തുന്നു |
| ഔട്ട്പുട്ട് വാട്ട്tage | 400 വാട്ട്സ് |
| ഫോം ഫാക്ടർ | 1U Redundant (ATX compatible connectors) |
| ഉൽപ്പന്ന അളവുകൾ (L x W x H) | 12 x 6 x 5 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 2.7 പൗണ്ട് |
| തണുപ്പിക്കൽ രീതി | വായു |
| കണക്റ്റർ തരം | ATX |
| അനുയോജ്യമായ ഉപകരണങ്ങൾ | Personal Computer (Server/Workstation) |
വാറൻ്റി വിവരങ്ങൾ
Supermicro products are covered by a limited warranty. For detailed information regarding the warranty period, terms, and conditions applicable to the PWS-406P-1R, please refer to the official Supermicro webനിങ്ങളുടെ ഉൽപ്പന്നത്തിന്റെ സൈറ്റ് അല്ലെങ്കിൽ വാറന്റി കാർഡ് എന്നിവ വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
പിന്തുണ
For technical assistance, product inquiries, or to report issues, please contact Supermicro support through their official channels. You can typically find support contact information, FAQs, and driver downloads on the Supermicro webസൈറ്റ്:
- Supermicro Official Webസൈറ്റ്: www.supermicro.com
- സാങ്കേതിക സഹായം: Refer to the support section on the Supermicro website for contact numbers and online support options.
