ആമുഖം
This manual provides essential information for the safe and efficient installation, operation, and maintenance of your Crystal Mountain Iceberg Undersink Water Chiller. Please read this manual thoroughly before installation and retain it for future reference.

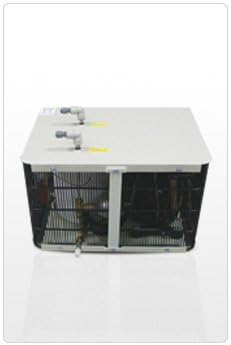

The Iceberg Undersink Water Chiller is designed to provide chilled water on demand, fitting conveniently under most sinks due to its compact dimensions. It features a compressor-driven system for efficient cooling.
സുരക്ഷാ വിവരങ്ങൾ
- Ensure the unit is installed by a qualified professional in accordance with local plumbing and electrical codes.
- പവർ കോർഡ് കേടായെങ്കിൽ യൂണിറ്റ് പ്രവർത്തിപ്പിക്കരുത്.
- ഏതെങ്കിലും അറ്റകുറ്റപ്പണികൾ അല്ലെങ്കിൽ സേവനം നടത്തുന്നതിന് മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക.
- ശാരീരികമോ, ഇന്ദ്രിയപരമോ, മാനസികമോ ആയ കഴിവുകൾ കുറഞ്ഞവർ, അല്ലെങ്കിൽ അനുഭവപരിചയമോ അറിവോ ഇല്ലാത്തവർ എന്നിവർക്ക് ഈ ഉപകരണം ഉപയോഗിക്കാൻ ഉദ്ദേശിച്ചുള്ളതല്ല, അവരുടെ സുരക്ഷയ്ക്ക് ഉത്തരവാദിയായ ഒരു വ്യക്തി ഉപകരണത്തിന്റെ ഉപയോഗത്തെക്കുറിച്ച് മേൽനോട്ടമോ നിർദ്ദേശമോ നൽകിയിട്ടില്ലെങ്കിൽ.
- Maintain adequate ventilation around the unit to prevent overheating.
ഫീച്ചറുകൾ
- #304 stainless steel cold water reservoir
- Copper evaporator
- ക്രമീകരിക്കാവുന്ന തണുത്ത വെള്ളം തെർമോസ്റ്റാറ്റ്
- Powder coated cold rolled steel casing
- Compact design for undersink installation
പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:
- Crystal Mountain Iceberg Undersink Water Chiller Unit
- ഇൻസ്ട്രക്ഷൻ മാനുവൽ
- Note: Sink mounted faucet is not included and must be purchased separately.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The Iceberg chiller is designed for undersink installation. Proper ventilation is crucial for optimal performance and longevity.
പ്ലേസ്മെൻ്റ്
- Select a location under the sink that allows for adequate airflow around the unit.
- Ensure the surface is level and capable of supporting the unit's weight (approximately 27.6 lbs / 12.5 kg).
- താപ സ്രോതസ്സുകൾക്ക് സമീപമോ നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിലോ യൂണിറ്റ് സ്ഥാപിക്കുന്നത് ഒഴിവാക്കുക.
- If installing in an enclosed cabinet, ensure proper ventilation holes or slots are cut to allow air circulation.
പ്ലംബിംഗ് കണക്ഷനുകൾ
- Connect the cold water supply line to the chiller's inlet.
- Connect the chiller's outlet to the cold water inlet of your countertop mounted faucet.
- എല്ലാ കണക്ഷനുകളും സുരക്ഷിതവും ചോർച്ച രഹിതവുമാണെന്ന് ഉറപ്പാക്കുക.
- Flush the system thoroughly before initial use to remove any air or debris.
വൈദ്യുതി ബന്ധം
- Plug the chiller into a grounded 100-115VAC 60Hz electrical outlet.
- എക്സ്റ്റൻഷൻ കോഡുകൾ ഉപയോഗിക്കരുത്.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
- After installation and flushing, ensure the unit is plugged in and powered on.
- Allow approximately 30-60 minutes for the chiller to cool the water to the desired temperature.
- The cold water thermostat is adjustable. Refer to the diagram (if available, otherwise assume internal adjustment) for location and adjustment procedure. Turning the thermostat knob clockwise typically lowers the temperature, while counter-clockwise raises it.
- Dispense cold water by operating your countertop faucet as usual.
മെയിൻ്റനൻസ്
പതിവ് ക്ലീനിംഗ്
- ഇടയ്ക്കിടെ യൂണിറ്റിന്റെ പുറംഭാഗം മൃദുവായ, ഡി-ടച്ച് ഉപയോഗിച്ച് തുടയ്ക്കുക.amp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- Ensure the ventilation grilles are free from dust and debris to maintain proper airflow.
സിസ്റ്റം ഫ്ലഷിംഗ്
- It is recommended to flush the water system every 3-6 months, or as needed, to ensure fresh water quality.
- To flush, turn off the water supply to the unit, disconnect the outlet line, and drain the reservoir. Reconnect and refill.
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| തണുത്ത വെള്ളം ഇല്ല | Unit not powered on; Water supply off; Thermostat set too high; Refrigerant leak. | Check power connection; Ensure water supply is open; Adjust thermostat; Contact qualified service technician. |
| വെള്ളത്തിന് ആവശ്യത്തിന് തണുപ്പില്ല. | Thermostat set too high; Poor ventilation; High ambient temperature. | Adjust thermostat to a lower setting; Ensure adequate airflow around the unit; Allow more time for cooling. |
| വെള്ളം ചോരുന്നു | Loose plumbing connections; Damaged water lines. | Check and tighten all connections; Inspect water lines for damage and replace if necessary. |
| അസാധാരണമായ ശബ്ദം | Unit not level; Obstruction in fan; Compressor issue. | Ensure unit is on a level surface; Check for and remove any obstructions; Contact qualified service technician. |
സ്പെസിഫിക്കേഷനുകൾ
| സ്പെസിഫിക്കേഷൻ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ | മഞ്ഞുമല |
| പവർ റേറ്റിംഗ് | Single phase 100-115VAC 60Hz |
| Standard Current (Cold) | 1.2എ |
| Power Consumption (Cold) | 75W |
| കംപ്രസ്സർ | സിംഗിൾ ഫേസ് മോട്ടോർ |
| റഫ്രിജറൻ്റ് | ര്ക്സനുമ്ക്സഅ |
| റഫ്രിജറൻ്റ് ചാർജ് | 35.0 ഗ്രാം (1.2 ഔൺസ്) |
| റിസർവോയർ കപ്പാസിറ്റി | 1.95L (0.52 US gal) |
| തണുപ്പിക്കൽ ശേഷി | മണിക്കൂറിൽ 3 ഗാലൻ |
| ഉൽപ്പന്ന ഭാരം | 12.5kg (27.6 lb) |
| ഉൽപ്പന്ന അളവുകൾ (W x D x H) | 410mm x 300mm x 300mm (16.5" x 12" x 12") |
| സർട്ടിഫിക്കേഷനുകൾ | C-UL-US, CB, WRAS |
വാറൻ്റി വിവരങ്ങൾ
Specific warranty details for the Crystal Mountain Iceberg Undersink Water Chiller are typically provided with the product at the time of purchase or can be obtained from your retailer. Please retain your proof of purchase for warranty claims. For detailed terms and conditions, refer to the warranty card included in your product packaging or contact Crystal Mountain customer support.
ഉപഭോക്തൃ പിന്തുണ
For technical assistance, troubleshooting beyond this manual, or inquiries regarding parts and service, please contact your authorized Crystal Mountain dealer or visit the official Crystal Mountain webപിന്തുണ ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾക്കുള്ള സൈറ്റ്.
