TASCAM DR-100MKII Linear PCM Recorder

ആമുഖം

The TASCAM DR-100MKII is a high-performance linear PCM recorder designed for professional audio recording. This manual provides essential information for setting up, operating, maintaining, and troubleshooting your DR-100MKII to ensure optimal performance and longevity.

പ്രധാന സവിശേഷതകൾ

• High-resolution 24-bit/96kHz linear PCM (WAV) and MP3 recording.
• Robust aluminum chassis for durability in demanding environments.
• Dual XLR/TRS combo inputs with +4dBu line level and +48V phantom power.
• Independent left/right rotary input gain controls for precise level adjustment.
• Four built-in microphones: two unidirectional and two omnidirectional.
• Dedicated line output separate from headphone output for high-quality audio routing.
• Digital input for lossless connection from external playback devices.
• Mechanical switches for reliable and quick operation.
• Supports SD/SDHC memory cards (2GB SD card included).
• Includes RC-10 wired/wireless remote control.
• Dual battery power system (dedicated Li-ion and AA batteries).

സജ്ജമാക്കുക

1. ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

The DR-100MKII supports both a dedicated Li-ion rechargeable battery (BP-L2, included) and two AA dry cell batteries. For extended operation, both can be used simultaneously.

1. യൂണിറ്റിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കണ്ടെത്തുക.
2. ബാറ്ററി കവർ തുറക്കുക.
3. Insert the BP-L2 Li-ion battery into its designated slot, ensuring correct polarity.
4. Insert two AA batteries into their respective slots, observing the polarity markings.
5. ബാറ്ററി കവർ സുരക്ഷിതമായി അടയ്ക്കുക.

ചിത്രം 1: പിൻഭാഗം view of the DR-100MKII, showing the battery compartment and various switches for mic gain, auto/limiter, and speaker.

2. എസ്ഡി കാർഡ് ഇൻസ്റ്റാളേഷൻ

The DR-100MKII uses SD or SDHC memory cards for recording. A 2GB SD card is included.

1. Locate the SD card slot on the bottom of the unit.
2. Gently push the SD card into the slot until it clicks into place. Ensure the card is inserted with the correct orientation.
3. To remove, push the card in again until it springs out slightly, then pull it out.

ചിത്രം 2: താഴെ view of the DR-100MKII, highlighting the SD card slot and the built-in omnidirectional microphones.

3. Connecting Microphones and Line Inputs

The DR-100MKII offers versatile input options, including XLR/TRS combo jacks and a dedicated line input.

• XLR/TRS ഇൻപുട്ടുകൾ: Located on the bottom of the unit, these inputs support balanced XLR microphones (with +48V phantom power if needed) or 1/4-inch TRS line-level devices. The locking mechanism ensures secure connections.
• ലൈൻ 2 ഇൻപുട്ട്: A 3.5mm stereo mini-jack input is available on the side for connecting external line-level devices.
• ഡിജിറ്റൽ ഇൻപുട്ട്: A dedicated digital input terminal allows for lossless connection from compatible digital audio sources.

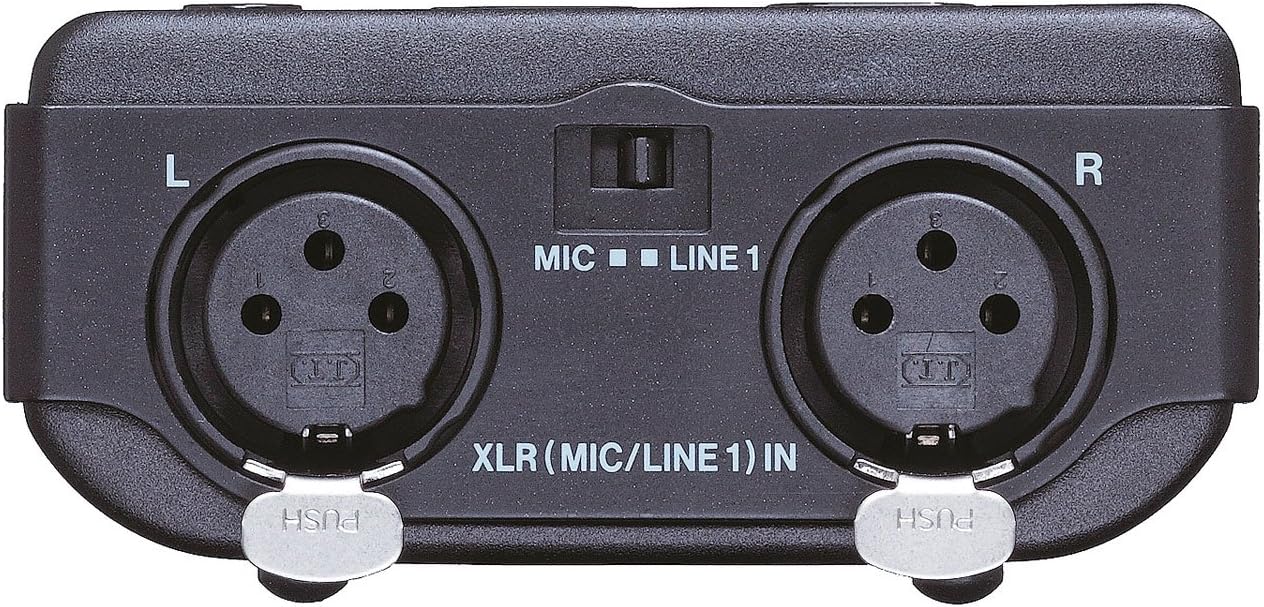

ചിത്രം 3: ക്ലോസപ്പ് view of the DR-100MKII's bottom, showing the locking XLR (MIC/LINE 1) inputs for professional audio connections.

ചിത്രം 4: വശം view of the DR-100MKII, displaying the USB port, DC IN 5V, headphone output, and Line 2 input/output jacks.

4. Connecting Headphones and Line Output

• ഹെഡ്ഫോൺ ഔട്ട്പുട്ട്: Connect your headphones to the 3.5mm headphone jack on the side for monitoring audio.
• ലൈൻ ഔട്ട്പുട്ട്: A dedicated 3.5mm stereo mini-jack line output is available for connecting the DR-100MKII to external mixers, amplifiers, or other audio devices. This output is independent of the headphone output.

5. പവർ ഓൺ/ഓഫ്

To power on the unit, slide the power switch located on the side. To power off, slide the switch to the OFF position.

പ്രവർത്തിക്കുന്നു

1. അടിസ്ഥാന റെക്കോർഡിംഗ്

The DR-100MKII can record in WAV (linear PCM) or MP3 formats.

1. ഇൻപുട്ട് ഉറവിടം തിരഞ്ഞെടുക്കുക: Use the INPUT switch to select between the built-in microphones (UNI MIC L/R, OMNI MIC L/R) or external inputs (XLR/LINE 1, LINE 2).
2. ഇൻപുട്ട് ലെവൽ ക്രമീകരിക്കുക: Use the large rotary input volume controls (L and R) on the top of the unit to set the recording level. Monitor the level meters on the LCD to avoid clipping.
3. Press RECORD: അമർത്തുക രേഖപ്പെടുത്തുക button to start recording. The button will illuminate.
4. റെക്കോർഡിംഗ് നിർത്തുക: അമർത്തുക നിർത്തുക റെക്കോർഡിംഗ് അവസാനിപ്പിക്കാൻ ബട്ടൺ അമർത്തുക.

ചിത്രം 5: മുൻഭാഗം view of the DR-100MKII, showing the main display, control buttons, and built-in unidirectional microphones.

ചിത്രം 6: മുകളിൽ view of the DR-100MKII, illustrating the large rotary input volume dials for precise left and right channel gain adjustment.

2. Advanced Recording Functions

• Auto Gain Control & Limiter: These functions automatically adjust the recording level to prevent distortion. Enable them via the switches on the back of the unit.
• പ്രീ-റെക്കോർഡ്: Captures audio from 2 seconds before the RECORD button is pressed.
• റെക്കോർഡ് കാലതാമസം: Delays recording start slightly to avoid capturing button press noise.
• ലോ-കട്ട് ഫിൽട്ടർ: Reduces unwanted low-frequency noise (e.g., wind, rumble). Settings: OFF/40/80/120Hz.
• ഓവർ ഡബ്ബിംഗ്: Allows recording new audio over an existing file, പുതിയത് സൃഷ്ടിക്കുന്നു file.

3. പ്ലേബാക്ക്

1. തിരഞ്ഞെടുക്കുക File: Use the navigation buttons to select the desired audio file പട്ടികയിൽ നിന്ന്.
2. Press PLAY/PAUSE: അമർത്തുക പ്ലേ/താൽക്കാലികമായി നിർത്തുക പ്ലേബാക്ക് ആരംഭിക്കുന്നതിനുള്ള ബട്ടൺ.
3. പ്ലേബാക്ക് വോളിയം ക്രമീകരിക്കുക: Use the volume controls on the side of the unit.
4. Repeat/Loop: Access these functions through the menu for continuous playback of a file or a specific section.
5. VSA (Variable Speed Audition): Adjust playback speed without changing the pitch, useful for transcription or learning.

4. File മാനേജ്മെൻ്റ്

• Mark Function: Add marks at specific points in a recording for easy navigation.
• Track Increment: Automatically or manually split recordings into new files. Auto track increment can be based on file size or input level.
• Divide Function: Split a WAV file into two at a desired point.
• വേഗം Tag: വേഗം tag files for identification.

5. Using the Remote Control (RC-10)

The included RC-10 remote control can be used wirelessly (infrared) or wired for precise operation, minimizing handling noise during recording.

• വയർലെസ് പ്രവർത്തനം: Point the remote at the DR-100MKII's IR receiver.
• വയർഡ് ഓപ്പറേഷൻ: Connect the remote to the REMOTE/DIGITAL IN port on the side of the unit using the provided cable.

ചിത്രം 7: കോണാകൃതിയിലുള്ളത് view of the DR-100MKII, showing the REMOTE/DIGITAL IN port on the side, used for the RC-10 remote control and digital audio input.

മെയിൻ്റനൻസ്

1. വൃത്തിയാക്കൽ

Wipe the unit with a soft, dry cloth. Do not use abrasive cleaners or solvents, as they may damage the finish.

2. ബാറ്ററി പരിചരണം

• ചോർച്ച തടയാൻ യൂണിറ്റ് ദീർഘനേരം ഉപയോഗിക്കുന്നില്ലെങ്കിൽ ബാറ്ററികൾ നീക്കം ചെയ്യുക.
• Recharge the Li-ion battery regularly to maintain its capacity.

3. SD Card Care

• Always format new SD cards with the DR-100MKII before first use.
• Avoid removing the SD card during recording or playback to prevent data corruption.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, and service, please refer to the official TASCAM website or contact your local TASCAM distributor. Keep your purchase receipt as proof of purchase for warranty claims.

Online resources, including updated manuals and software, may be available on the TASCAM support page.
