KAISE SK-7720 Clamp മീറ്റർ ഇൻസ്ട്രക്ഷൻ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the safe and effective operation of the KAISE SK-7720 Clamp Meter. The SK-7720 is a versatile instrument designed for accurate electrical measurements in automotive and mechanical maintenance applications. It features a current and voltage double display, True RMS measurement for distorted waveforms, and functions such as Peak Hold, Max/Min recording, and deviation measurement. The main case is designed with dustproof and splash-proof characteristics for enhanced durability.

2 സുരക്ഷാ വിവരങ്ങൾ

Always observe the following safety precautions to prevent electric shock or personal injury, and to avoid damage to the meter or the equipment under test.

• Read and understand all instructions in this manual before using the meter.
• Do not use the meter if it appears damaged or if the insulation is compromised.
• Ensure the rotary switch is in the correct position for the measurement being performed.
• ഒരു ഫംഗ്ഷനുമുള്ള പരമാവധി ഇൻപുട്ട് പരിധികൾ കവിയരുത്.
• വോള്യവുമായി പ്രവർത്തിക്കുമ്പോൾ ജാഗ്രത പാലിക്കുകtag30V AC RMS, 42V പീക്ക്, അല്ലെങ്കിൽ 60V DC എന്നിവയ്ക്ക് മുകളിലുള്ള es. ഈ വോള്യങ്ങൾtagഒരു ഷോക്ക് അപകടമാണ്.
• കൃത്യമായ റീഡിംഗുകൾ ഉറപ്പാക്കാൻ കുറഞ്ഞ ബാറ്ററി സൂചകം ദൃശ്യമാകുമ്പോൾ ഉടൻ ബാറ്ററി മാറ്റിസ്ഥാപിക്കുക.
• സ്ഫോടനാത്മകമായ വാതകം, നീരാവി അല്ലെങ്കിൽ പൊടി നിറഞ്ഞ പരിതസ്ഥിതികളിൽ മീറ്റർ പ്രവർത്തിപ്പിക്കരുത്.

3. ഉൽപ്പന്ന ഘടകങ്ങളും സവിശേഷതകളും

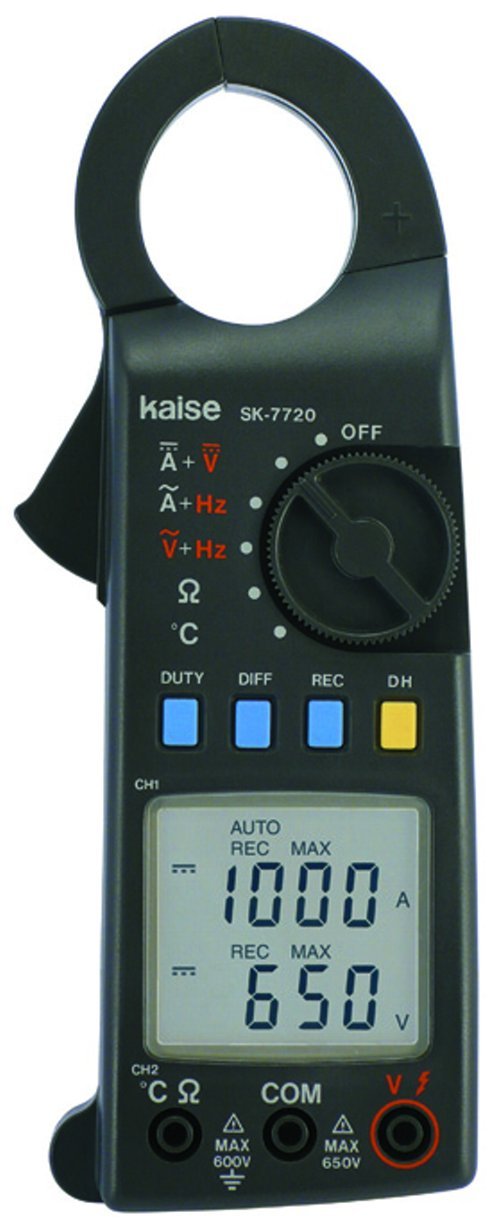

Figure 1: KAISE SK-7720 Clamp മീറ്റർ കഴിഞ്ഞുview

This image displays the KAISE SK-7720 Clamp Meter. It features a black body with a large clamp jaw at the top for non-contact current measurement. The front panel includes a rotary switch for function selection (OFF, DC Current + DC Voltage, AC Current + Frequency, AC Voltage + Frequency, Resistance, Temperature), four blue buttons (DUTY, DIFF, REC), and one yellow button (DH for Data Hold). A clear LCD screen shows measurement values, such as '1000 A' and '650 V'. Below the screen are input terminals labeled CH2 (°C Ω), COM (Common), and VΩ, with maximum voltage ratings indicated (MAX 600V, MAX 650V).

പ്രധാന സവിശേഷതകൾ:

• Clamp താടിയെല്ല്: For non-contact measurement of AC/DC current.
• റോട്ടറി സ്വിച്ച്: Selects measurement functions (OFF, A+V, A+Hz, V+Hz, Ω, °C).
• LCD ഡിസ്പ്ലേ: Digital readout of measurements, including dual display for current/voltage.
• ഫംഗ്ഷൻ ബട്ടണുകൾ:
  • കടമ: Duty Cycle measurement.
  • DIFF: Differential measurement.
  • REC: Record function (Max/Min).
  • ഡിഎച്ച്: ഡാറ്റ ഹോൾഡ്.
• ഇൻപുട്ട് ടെർമിനലുകൾ: വോളിയത്തിന്tage, resistance, and temperature probe connections.

4. സജ്ജീകരണവും ബാറ്ററി ഇൻസ്റ്റാളേഷനും

4.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

1. മീറ്റർ ഓഫാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. മീറ്ററിന്റെ പിൻഭാഗത്ത് ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ കണ്ടെത്തുക.
3. ബാറ്ററി കവർ ഉറപ്പിക്കുന്ന സ്ക്രൂ നീക്കം ചെയ്യാൻ ഒരു സ്ക്രൂഡ്രൈവർ ഉപയോഗിക്കുക.
4. Insert one 9V 6F22 battery, observing the correct polarity (+/-).
5. ബാറ്ററി കവർ മാറ്റി സ്ക്രൂ ഉപയോഗിച്ച് സുരക്ഷിതമാക്കുക.

4.2 പ്രാരംഭ പവർ-ഓൺ

Turn the rotary switch from the "OFF" position to any measurement function. The LCD display will illuminate, indicating the meter is ready for use. If the display does not light up, check the battery installation or replace the battery.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The KAISE SK-7720 offers various measurement modes. Always select the appropriate function before connecting the meter to a circuit.

5.1 Current Measurement (A)

എസി അല്ലെങ്കിൽ ഡിസി കറന്റ് അളക്കാൻ:

1. റോട്ടറി സ്വിച്ച് ഇതിലേക്ക് തിരിക്കുക A+V (DC Current) or A+Hz (എസി കറന്റ്) സ്ഥാനം.
2. cl തുറക്കുകamp jaw by pressing the lever.
3. cl-നുള്ളിൽ സർക്യൂട്ടിന്റെ ഒരു കണ്ടക്ടർ മാത്രം ഉൾപ്പെടുത്തുക.amp jaw. Ensure the jaw is fully closed. The maximum measurement conductor diameter is 36 mm (1.4 inches).
4. LCD ഡിസ്പ്ലേയിലെ നിലവിലെ മൂല്യം വായിക്കുക.

5.2 വോളിയംtagഇ മെഷർമെൻ്റ് (V)

എസി അല്ലെങ്കിൽ ഡിസി വോള്യം അളക്കാൻtage:

1. എന്നതിലേക്ക് ബ്ലാക്ക് ടെസ്റ്റ് ലീഡ് ബന്ധിപ്പിക്കുക COM ടെർമിനലും ചുവന്ന പരിശോധനയും നയിക്കുന്നു VΩ അതിതീവ്രമായ.
2. റോട്ടറി സ്വിച്ച് ഇതിലേക്ക് തിരിക്കുക A+V (ഡിസി വോളിയംtagഇ) അല്ലെങ്കിൽ V+Hz (എസി വാല്യംtagഇ) സ്ഥാനം.
3. നിങ്ങൾ അളക്കാൻ ആഗ്രഹിക്കുന്ന സർക്യൂട്ടിനോ ഘടകത്തിനോ സമാന്തരമായി ടെസ്റ്റ് ലീഡുകൾ ബന്ധിപ്പിക്കുക.
4. വാല്യം വായിക്കുകtagഎൽസിഡി ഡിസ്പ്ലേയിലെ ഇ മൂല്യം.

5.3 പ്രതിരോധ അളവ് (Ω)

പ്രതിരോധം അളക്കാൻ:

1. എന്നതിലേക്ക് ബ്ലാക്ക് ടെസ്റ്റ് ലീഡ് ബന്ധിപ്പിക്കുക COM ടെർമിനലും ചുവന്ന പരിശോധനയും നയിക്കുന്നു CH2 (°C Ω) അതിതീവ്രമായ.
2. റോട്ടറി സ്വിച്ച് ഇതിലേക്ക് തിരിക്കുക Ω സ്ഥാനം.
3. Ensure the circuit or component under test is de-energized before connecting the test leads.
4. ഘടകത്തിലുടനീളം ടെസ്റ്റ് ലീഡുകൾ ബന്ധിപ്പിക്കുക.
5. എൽസിഡി ഡിസ്പ്ലേയിൽ പ്രതിരോധ മൂല്യം വായിക്കുക.

5.4 ഫ്രീക്വൻസി മെഷർമെന്റ് (Hz)

Frequency can be measured in conjunction with AC Current or AC Voltage:

• For AC Current frequency, select A+Hz.
• എസി വോളിയത്തിന്tage frequency, select V+Hz.
• The frequency value will be displayed on the secondary display or indicated by a specific symbol.

5.5 Temperature Measurement (°C)

താപനില അളക്കാൻ:

1. Connect a compatible temperature probe (not included) to the CH2 (°C Ω) ഒപ്പം COM ടെർമിനലുകൾ.
2. റോട്ടറി സ്വിച്ച് ഇതിലേക്ക് തിരിക്കുക °C സ്ഥാനം.
3. Place the temperature probe at the desired measurement point.
4. എൽസിഡി ഡിസ്പ്ലേയിൽ താപനില മൂല്യം വായിക്കുക.

5.6 ഫംഗ്ഷൻ ബട്ടണുകൾ

• കടമ: Press to measure the duty cycle of a signal.
• DIFF: Activates differential measurement mode. Refer to the full manual for detailed usage.
• REC: Press to activate the recording function, allowing the meter to capture maximum and minimum readings. Press again to cycle through MAX, MIN, and current readings.
• DH (Data Hold): ഡിസ്പ്ലേയിൽ നിലവിലെ റീഡിംഗ് ഫ്രീസ് ചെയ്യാൻ അമർത്തുക. റിലീസ് ചെയ്യാൻ വീണ്ടും അമർത്തുക.

6. പരിപാലനം

6.1 വൃത്തിയാക്കൽ

പരസ്യം ഉപയോഗിച്ച് കേസ് തുടയ്ക്കുകamp തുണിയും നേരിയ ഡിറ്റർജന്റും ഉപയോഗിക്കുക. അബ്രാസീവ് വസ്തുക്കളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്. ഉപയോഗിക്കുന്നതിന് മുമ്പ് മീറ്റർ പൂർണ്ണമായും ഉണങ്ങിയെന്ന് ഉറപ്പാക്കുക.

6.2 ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

Replace the 9V battery when the low battery indicator appears on the display. Refer to Section 4.1 for battery installation instructions.

6.3 സംഭരണം

If the meter is not used for an extended period, remove the battery to prevent leakage and damage. Store the meter in a cool, dry place away from direct sunlight.

7. പ്രശ്‌നപരിഹാരം

8 സാങ്കേതിക സവിശേഷതകൾ

• മോഡൽ: SK-7720
• അളവെടുപ്പ് തരം: Clamp Meter (Ammeter, Voltmeter, Ohmmeter, Frequency, Temperature)
• Current Frequency Response (ACA): 40Hz - 400Hz
• വാല്യംtage Frequency Response (ACV): 40Hz - 400Hz
• ബാറ്ററി: 1 x 9V 6F22 (included)
• അളവുകൾ: 200 x 64 x 33 mm (7.9 x 2.5 inches)
• ഭാരം: 310 ഗ്രാം
• Measurement Conductor Diameter: 36 എംഎം (1.4 ഇഞ്ച്)
• ഫീച്ചറുകൾ: True RMS, Peak Hold, Max/Min, Deviation Measurement, Dustproof and Splash-proof (main case).

9. വാറൻ്റി വിവരങ്ങൾ

This KAISE SK-7720 Clamp Meter is covered by a standard manufacturer's warranty against defects in materials and workmanship. The warranty period typically begins from the date of purchase. Please retain your proof of purchase for warranty claims. This warranty does not cover damage caused by misuse, accident, unauthorized repair, or normal wear and tear. For specific warranty terms and conditions, please refer to the documentation provided with your purchase or contact Kaise customer support.

10. ഉപഭോക്തൃ പിന്തുണ

For technical assistance, troubleshooting, or service inquiries regarding your KAISE SK-7720 Clamp Meter, please contact your local distributor or the manufacturer's customer support. You may find contact information on the product packaging or the official Kaise webസൈറ്റ്.

നിർമ്മാതാവ്: കൈസെ
