ആമുഖം
This manual provides comprehensive instructions for the safe and efficient operation, maintenance, and troubleshooting of your Singer 1409 Electric Sewing Machine. Designed for ease of use, this machine offers 9 built-in stitches and 22 stitch functions, powered by a 70-watt motor, and features a 6-row feed dog system for precise fabric handling. Please read this manual thoroughly before using the machine to ensure optimal performance and longevity.
1. സജ്ജീകരണവും അസംബ്ലിയും
Before operating your sewing machine, ensure it is properly set up and all components are accounted for.
1.1 പായ്ക്ക് ചെയ്യൽ, ഘടകങ്ങൾ എന്നിവ അൺപാക്ക് ചെയ്യുന്നു
Carefully remove the sewing machine and all accessories from the packaging. Retain the original packaging for future storage or transport. The box should contain the following items:
- 1 Sewing Machine with Accessories
- 1 Machine Cover
- 1 കാൽ കൺട്രോളർ
- 1 നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)
1.2 പവർ കണക്ഷൻ
Place the machine on a stable, flat surface. Connect the foot controller to the machine and then plug the power cord into a suitable electrical outlet. Ensure the power switch is in the OFF position before connecting.
1.3 Initial Setup: Bobbin Winding and Threading
Proper bobbin winding and machine threading are crucial for smooth operation and quality stitches.
ചിത്രം 1.1: മുൻഭാഗം view of the Singer 1409 Electric Sewing Machine, showing the main controls and sewing area.
Figure 1.2: Illustration of the automatic bobbin winding feature. The needle bar automatically disconnects during bobbin winding for safety and convenience.
For detailed steps on bobbin winding and upper thread threading, refer to the diagrams in the included instruction manual (physical copy) or the online resources provided by Singer. The automatic bobbin winding feature simplifies the process, ensuring thread is added smoothly to the bobbin.
2. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
This section details the functions and controls of your Singer 1409 sewing machine.
2.1 തുന്നൽ തിരഞ്ഞെടുക്കൽ
The Singer 1409 offers 9 built-in stitches and 22 stitch functions, providing versatility for various sewing projects. Use the stitch selector dial to choose your desired stitch pattern. The dial allows for easy switching between essential and decorative stitches.

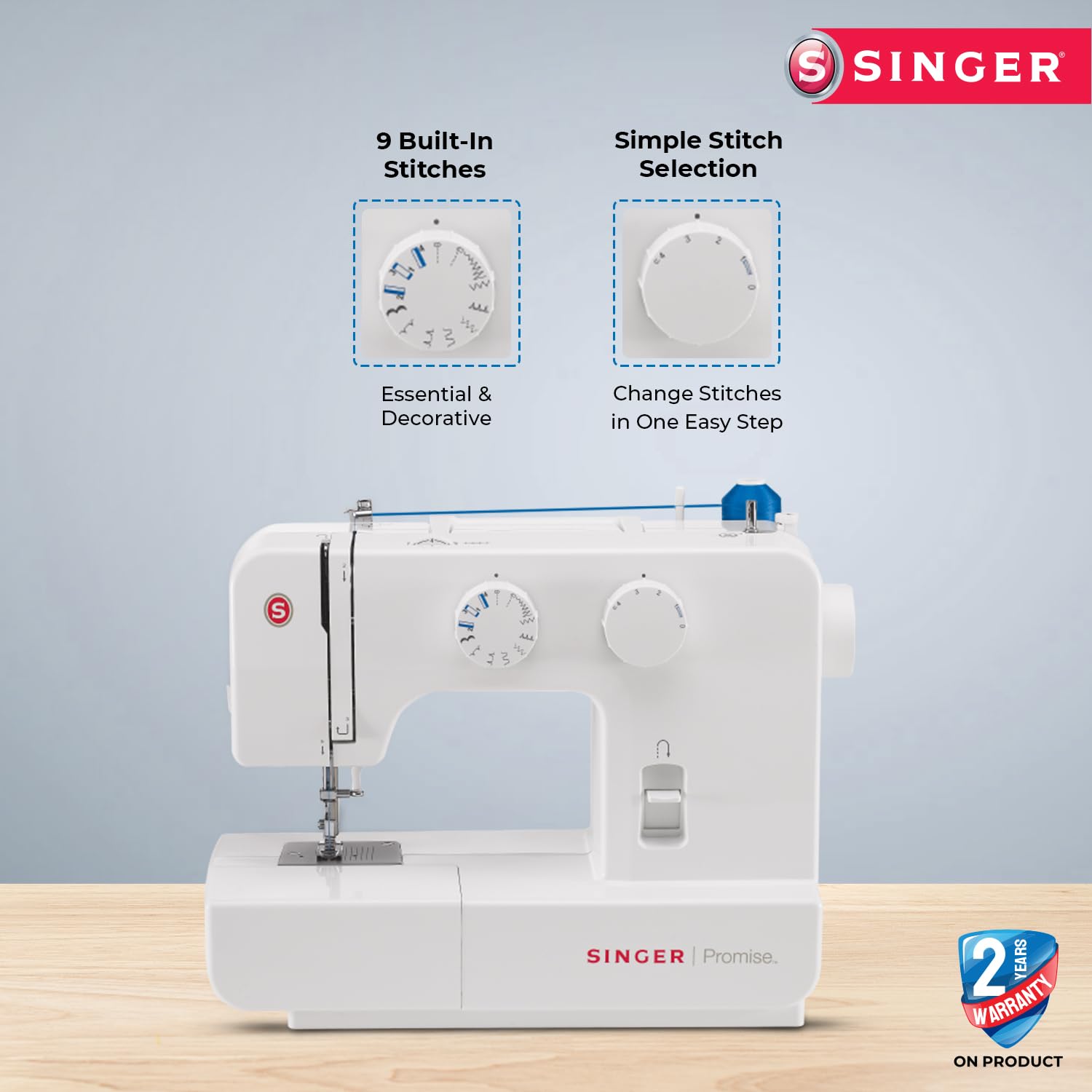

Figure 2.1: Close-up of the stitch selection dials, showing options for essential and decorative stitches, and the simple stitch selection mechanism.
2.2 Automatic Reverse Option
The machine features an automatic reverse function. This allows you to sew in reverse automatically, which is essential for reinforcing stitches at the beginning and end of seams, ensuring durability.
2.3 4-സ്റ്റെപ്പ് ബട്ടൺഹോൾ
Create professional-looking buttonholes with the integrated 4-step buttonhole feature. Follow the specific instructions in your detailed manual for precise buttonhole creation.
Figure 2.2: Visual representation of quick and easy threading, and the 4-step buttonhole process, designed for professional results.
2.4 Free Arm with Accessories Storage
The retractable free arm simplifies sewing sleeves, cuffs, and collars. It also provides convenient access to a built-in storage compartment for your sewing accessories.
3. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ തയ്യൽ മെഷീനിന്റെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കുന്നു.
3.1 വൃത്തിയാക്കൽ
ലിന്റ്, പൊടി നീക്കം ചെയ്യൽ: Regularly remove lint and dust from the bobbin case area, feed dogs, and tension discs using a small brush or lint remover. Accumulation of lint can affect stitch quality and machine performance.
സൂചി പ്ലേറ്റ്: Remove the needle plate and clean underneath it to clear any fabric fibers or broken needle pieces.
3.2 ലൂബ്രിക്കേഷൻ
Refer to your detailed instruction manual for specific lubrication points and recommended sewing machine oil. Over-lubrication can attract more dust, so follow guidelines carefully.
3.3 സൂചി മാറ്റിസ്ഥാപിക്കൽ
Replace needles frequently, especially when working on new projects or if you notice skipped stitches or fabric damage. A dull or bent needle can cause significant issues.
4. പ്രശ്നപരിഹാരം
This section addresses common issues you might encounter and provides basic solutions. For more complex problems, contact customer support.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഒഴിവാക്കിയ തുന്നലുകൾ | തെറ്റായ സൂചി, വളഞ്ഞ സൂചി, തെറ്റായ നൂൽ നൂൽ, തുണിയുടെ തെറ്റായ സൂചി വലുപ്പം. | Replace needle, re-thread machine, ensure correct needle type/size for fabric. |
| ത്രെഡ് ബ്രേക്കിംഗ് | തെറ്റായ ത്രെഡിംഗ്, വളരെ ഇറുകിയ ടെൻഷൻ, മോശം ഗുണനിലവാരമുള്ള നൂൽ, വളഞ്ഞ സൂചി, സൂചി പ്ലേറ്റിലെ ബർ. | മെഷീൻ റീ-ത്രെഡ് ചെയ്യുക, ടെൻഷൻ ക്രമീകരിക്കുക, നല്ല നിലവാരമുള്ള നൂൽ ഉപയോഗിക്കുക, സൂചി മാറ്റുക, ബർറുകൾ പരിശോധിക്കുക. |
| Fabric Jamming/Puckering | Incorrect tension, dull needle, improper presser foot, lint under needle plate. | Adjust tension, replace needle, use correct presser foot, clean feed dogs and needle plate area. |
| മെഷീൻ ആരംഭിക്കുന്നില്ല | പവർ കോർഡ് ബന്ധിപ്പിച്ചിട്ടില്ല, ഫൂട്ട് കൺട്രോളർ ബന്ധിപ്പിച്ചിട്ടില്ല, പവർ സ്വിച്ച് ഓഫാണ്. | എല്ലാ കണക്ഷനുകളും പരിശോധിക്കുക, പവർ സ്വിച്ച് ഓണാണെന്ന് ഉറപ്പാക്കുക. |
5 സ്പെസിഫിക്കേഷനുകൾ
Key technical specifications for the Singer 1409 Electric Sewing Machine.
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | 1409 |
| ബിൽറ്റ്-ഇൻ തുന്നലുകൾ | 9 |
| Stitch Functions | 22 |
| മോട്ടോർ പവർ | 70 വാട്ട്സ് |
| Feed Dog System | 106 teeth in 6 rows |
| ബട്ടൺഹോൾ തരം | 4-ഘട്ടം |
| അളവുകൾ (LxWxH) | 41D x 21W x 34H സെന്റീമീറ്ററുകൾ |
| ഇനത്തിൻ്റെ ഭാരം | 5 കിലോ 850 ഗ്രാം |
| മാതൃരാജ്യം | വിയറ്റ്നാം |
ചിത്രം 5.1: ആന്തരിക view of the Singer 1409, highlighting its heavy-duty and durable metal frame construction.
6. വാറൻ്റിയും പിന്തുണയും
Information regarding product warranty and customer support services.
6.1 ഉൽപ്പന്ന വാറന്റി
The Singer 1409 Electric Sewing Machine typically comes with a standard manufacturer's warranty. For specific details regarding the warranty period and terms, please refer to the warranty card included with your product or contact Singer customer support. Extended warranty options may also be available for purchase.
- 1 Year Extended Warranty (optional purchase)
- 2 Year Extended Warranty (optional purchase)
- 1 Year Fire Protection Plan (optional purchase)
6.2 Customer Support and Online Resources
For any queries, technical assistance, or service requests, please contact Singer customer support. You can also access online resources and interactive master classes to enhance your sewing skills.
- കസ്റ്റമർ കെയർ നമ്പർ: 1800 103 3474 | 8860118855
- ഇമെയിൽ: customersupport@singerindia.com
- Webസൈറ്റ്: www.singerindia.com
Figure 6.1: Information on Singer Live Assist, providing contact details for free home and online demos, available Monday to Sunday, 10 AM to 7 PM, in multiple languages.
Figure 6.2: Details about the offer for a free 1-month online sewing session upon purchase of any Singer sewing machine. Registration requires an Amazon invoice.
Singer also provides access to an online interactive master class to further enhance your sewing skills and knowledge. Details for accessing this class are typically provided upon product registration or through customer support.
