ആമുഖം
This manual provides comprehensive instructions for the installation, operation, maintenance, and troubleshooting of the Copeland 985-0110-00 125V Demand Cooling Manual Reset Temperature Control. Please read this manual thoroughly before using the device to ensure safe and efficient operation.
സുരക്ഷാ വിവരങ്ങൾ
ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും നിരീക്ഷിക്കുക:
- വൈദ്യുത അപകടം: Ensure power is disconnected before installation or maintenance. This device operates at 125V.
- യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ: ഇൻസ്റ്റാളേഷനും സർവീസിംഗും യോഗ്യതയുള്ളതും അംഗീകൃതവുമായ ഉദ്യോഗസ്ഥർ മാത്രമേ നടത്താവൂ.
- ശരിയായ ഉപയോഗം: Use this control only for its intended purpose as a temperature control device in demand cooling applications.
- മാനുവൽ റീസെറ്റ്: The device features a manual reset function. Understand its operation before use.
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: Do not expose the device to extreme temperatures, moisture, or corrosive environments beyond its specified operating conditions.
ഉൽപ്പന്നം കഴിഞ്ഞുview
The Copeland 985-0110-00 is a 125V temperature control unit designed for demand cooling systems, featuring a manual reset mechanism. It is categorized under Controls & Indicators, specifically for Temperature/Process Control applications.
ചിത്രം 1: മുൻഭാഗം view of the Copeland 985-0110-00 Temperature Control. This image shows the main control unit with its silver faceplate, clearly displaying the "DEMAND COOLING" and "TEMPERATURE CONTROL" labels, along with the red manual reset button.

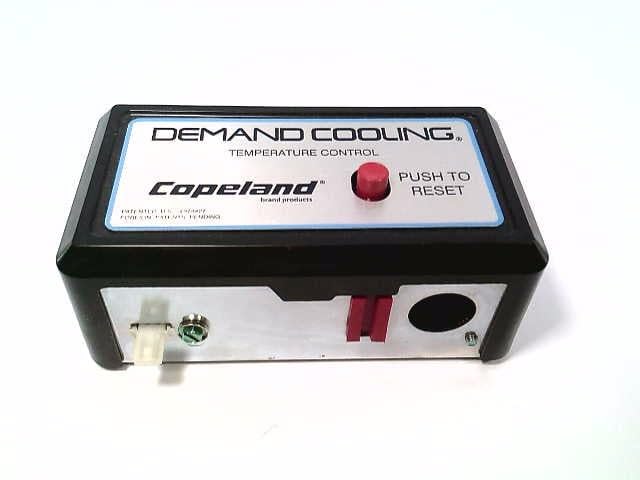

ചിത്രം 2: കോണാകൃതിയിലുള്ളത് view of the Copeland 985-0110-00, highlighting the side where electrical connections are made. This perspective provides a better understanding of the unit's physical dimensions and connection points.

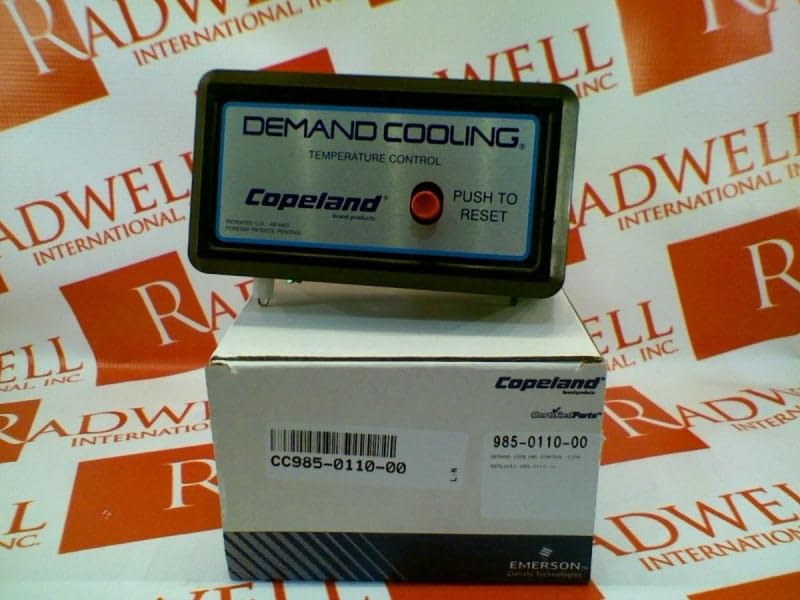

Figure 3: The Copeland 985-0110-00 unit shown with its original packaging. The packaging displays the Copeland brand and the part number, confirming the product's authenticity.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
ശരിയായ ഇൻസ്റ്റാളേഷനായി ഈ ഘട്ടങ്ങൾ പാലിക്കുക:
- വൈദ്യുതി വിച്ഛേദിക്കൽ: Ensure all power to the cooling system is completely disconnected at the main breaker before beginning installation.
- മൗണ്ടിംഗ്: Select a suitable location for mounting the control unit. It should be easily accessible for manual reset and away from excessive heat or moisture. Secure the unit using appropriate fasteners.
- വയറിംഗ്: Connect the 125V power supply to the designated terminals on the control unit. Refer to the wiring diagram provided with the product for specific terminal assignments. Ensure all connections are secure and insulated.
- സെൻസർ കണക്ഷൻ: Connect the temperature sensor (if external) to the appropriate input terminals. Ensure the sensor is placed in the area where temperature monitoring is required for demand cooling.
- സിസ്റ്റം ഇൻ്റഗ്രേഷൻ: Integrate the control unit into your demand cooling system's control circuit as per your system's design. This typically involves connecting the control's output to the cooling system's contactor or relay.
- അന്തിമ പരിശോധന: Before restoring power, double-check all wiring connections for correctness and security.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The Copeland 985-0110-00 operates as a temperature control with a manual reset function.
- പവർ ഓൺ: Once installed and wired correctly, restore power to the system. The control unit will power on.
- താപനില നിരീക്ഷണം: The unit continuously monitors the temperature in its designated area.
- Demand Cooling Activation: When the monitored temperature exceeds a pre-set threshold (determined by the system it's integrated into), the control will activate the demand cooling mechanism.
- മാനുവൽ റീസെറ്റ്: In the event of an abnormal condition or a trip, the control unit will enter a tripped state, requiring a manual reset. To reset the unit, firmly press the red "PUSH TO RESET" button located on the front faceplate. The system will then attempt to resume normal operation.
- കുറിപ്പ്: A manual reset is required after a trip to ensure that the operator acknowledges the condition that caused the trip before restarting the cooling process.
മെയിൻ്റനൻസ്
The Copeland 985-0110-00 is designed for minimal maintenance. However, periodic checks are recommended:
- വിഷ്വൽ പരിശോധന: Periodically inspect the unit for any signs of physical damage, loose connections, or corrosion.
- കണക്ഷൻ സമഗ്രത: Ensure all electrical connections remain tight and secure. Loose connections can lead to intermittent operation or electrical hazards.
- വൃത്തിയാക്കൽ: If necessary, gently clean the exterior of the unit with a dry, soft cloth. Do not use abrasive cleaners or solvents.
- പ്രവർത്തനക്ഷമത പരിശോധന: If possible and safe to do so, periodically test the manual reset function to ensure it operates correctly.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues with your Copeland 985-0110-00, refer to the following table:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| യൂണിറ്റ് പവർ ഓണാക്കുന്നില്ല. | വൈദ്യുതി ഇല്ല; വയറിംഗ് അയഞ്ഞിരിക്കുന്നു; ഫ്യൂസ് പൊട്ടിയിരിക്കുന്നു/ ബ്രേക്കർ പൊട്ടിയിരിക്കുന്നു. | Check power source; Verify all wiring connections; Inspect and replace fuse or reset breaker. |
| Cooling system not activating. | Unit is in tripped state; Incorrect temperature setting; Faulty sensor; Wiring issue to cooling system. | Press the "PUSH TO RESET" button; Verify system temperature settings; Check sensor connection and functionality; Inspect wiring to cooling system. |
| Unit trips frequently. | Overheating; Sensor malfunction; System overload; Incorrect application. | Ensure proper ventilation; Check sensor accuracy; Reduce system load if possible; Confirm unit is suitable for the application. Consult a qualified technician if problem persists. |
| Manual reset button unresponsive. | Internal fault; Physical damage to button. | Disconnect power and inspect for physical damage. If no visible damage, the unit may require professional servicing or replacement. |
മുന്നറിയിപ്പ്: Do not attempt to repair internal components. Contact qualified service personnel for assistance.
സ്പെസിഫിക്കേഷനുകൾ
| ആട്രിബ്യൂട്ട് | മൂല്യം |
|---|---|
| മോഡൽ നമ്പർ | 985-0110-00 |
| വാല്യംtage | 125V |
| ഫംഗ്ഷൻ | Demand Cooling, Manual Reset, Temperature Control |
| ഉൽപ്പന്ന അളവുകൾ | 3 x 6 x 3 ഇഞ്ച് |
| ഭാരം | 1 പൗണ്ട് |
| നിർമ്മാതാവ് | കോപ്ലാൻഡ് |
| ആദ്യം ലഭ്യമായ തീയതി | നവംബർ 15, 2017 |
വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support regarding your Copeland 985-0110-00 temperature control, please refer to the official Copeland webസൈറ്റിൽ ബന്ധപ്പെടുകയോ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുകയോ ചെയ്യുക. വാറന്റി ക്ലെയിമുകൾക്കുള്ള വാങ്ങലിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
കുറിപ്പ്: Specific warranty terms and conditions may vary by region and distributor. Always consult the official manufacturer's documentation for the most accurate and up-to-date information.
നിർമ്മാതാവ്: കോപ്ലാൻഡ്
Webസൈറ്റ്: www.copeland.com (Example link, please refer to actual manufacturer webപിന്തുണയ്ക്കുള്ള സൈറ്റ്)
