1. ആമുഖം
The MFJ-266 Antenna Analyzer is a high-performance instrument designed for amateur radio enthusiasts. It provides comprehensive analysis capabilities for antennas across a wide frequency range, from HF to V/UHF bands. This device offers digital display of measurement values and is known for its simple operation, making it an essential tool for antenna tuning and optimization.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview
Familiarize yourself with the various components and controls of your MFJ-266 Antenna Analyzer.

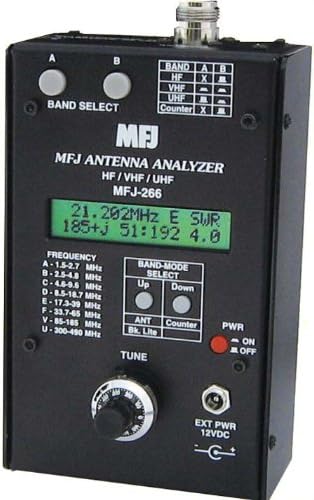

Figure 1: Front Panel of the MFJ-266 Antenna Analyzer. This image shows the main display, band select buttons, tune knob, power switch, and various connectors and indicators.
Key Controls and Indicators:
- Band Select Buttons (A, B): Used to select the desired frequency band for analysis.
- ഡിജിറ്റൽ ഡിസ്പ്ലേ: Shows frequency, SWR, impedance (R+jX), and other measurement values.
- Frequency Range Table: Lists the frequency ranges for each band (A-U).
- A: 1.5-2.7 MHz
- B: 2.5-4.8 MHz
- C: 4.8-9.5 MHz
- D: 8.5-18.7 MHz
- E: 17.3-39 MHz
- F: 33.7-65 MHz
- V: 85-185 MHz
- U: 300-490 MHz
- Band-Mode Select (Up/Down): Adjusts the band or mode settings.
- ANT/Bk. Lite Button: Toggles antenna mode or backlight.
- Counter Button: Activates the frequency counter mode.
- PWR (ON/OFF) Switch: യൂണിറ്റിനുള്ള പ്രധാന പവർ സ്വിച്ച്.
- ട്യൂൺ നോബ്: Fine-tunes the frequency within the selected band.
- EXT PWR 12VDC Input: Connector for external 12V DC power supply.
- N-J Type Connector: Main antenna input connector. An M-type conversion connector is included.
3. സജ്ജീകരണം
- ഊർജ്ജ സ്രോതസ്സ്:
- ആന്തരിക ബാറ്ററികൾ: Insert 8 AA alkaline batteries into the battery compartment, observing correct polarity.
- ബാഹ്യ ശക്തി: Connect a regulated 12V DC power supply to the "EXT PWR 12VDC" input jack. Ensure the power supply can provide sufficient current (refer to specifications).
- ആന്റിന കണക്ഷൻ: Connect the antenna to be analyzed to the N-J type connector on the top of the unit. If your antenna uses an M-type connector, use the provided M-type conversion connector.
- പവർ ഓൺ: Flip the "PWR" switch to the "ON" position. The digital display should illuminate.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
4.1. Antenna Analysis Mode
- ബാൻഡ് തിരഞ്ഞെടുക്കുക: Press the "BAND SELECT" buttons (A or B) to cycle through the available frequency bands (A-U) until the desired band is selected. The selected band will be indicated on the display or by an indicator.
- Tune Frequency: Rotate the "TUNE" knob to adjust the operating frequency within the selected band. Observe the frequency reading on the digital display.
- അളവുകൾ വായിക്കുക: The digital display will show real-time measurements including:
- Frequency (e.g., 21.202 MHz)
- SWR (Standing Wave Ratio)
- Impedance (R+jX, where R is resistance and X is reactance)
- Magnitude of Impedance (Z)
- ബാക്ക്ലൈറ്റ്: Press the "ANT/Bk. Lite" button to toggle the display backlight on or off for improved visibility in different lighting conditions.
4.2. Frequency Counter Mode
The MFJ-266 can also function as a standalone frequency counter.
- Activate Counter Mode: Press the "Counter" button. The display will switch to frequency counter mode.
- ഇൻപുട്ട് സിഗ്നൽ: Connect the signal source you wish to measure to the antenna input connector.
- വായനാ ആവൃത്തി: The display will show the frequency of the input signal. The frequency counter range is DC to 500 MHz.
5. പരിപാലനം
- വൃത്തിയാക്കൽ: യൂണിറ്റിന്റെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. അബ്രസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: If using internal batteries, replace all 8 AA batteries when the display dims or the unit behaves erratically. Always use fresh alkaline batteries.
- സംഭരണം: Store the analyzer in a cool, dry place away from direct sunlight and extreme temperatures. Remove batteries if storing for extended periods to prevent leakage.
- കണക്റ്റർ കെയർ: Keep the antenna connector clean and free of debris. Avoid overtightening connections.
6. പ്രശ്നപരിഹാരം
പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും:
- യൂണിറ്റ് പവർ ഓൺ ചെയ്യുന്നില്ല:
- ബാറ്ററി ഇൻസ്റ്റാളേഷൻ പരിശോധിച്ച് ബാറ്ററികൾ പുതിയതാണെന്ന് ഉറപ്പാക്കുക.
- If using external power, verify the power supply is connected correctly and providing 12V DC.
- Ensure the PWR switch is in the ON position.
- ഡിസ്പ്ലേ മങ്ങിയതോ വായിക്കാൻ കഴിയാത്തതോ ആണ്:
- Replace batteries if using internal power.
- Press the "ANT/Bk. Lite" button to activate the backlight.
- Inaccurate SWR readings:
- Ensure the antenna connector is clean and securely attached.
- Verify that the correct frequency band is selected for your antenna.
- Check the antenna itself for any damage or issues.
- No frequency counter reading:
- Ensure the "Counter" mode is activated.
- Verify the input signal is within the DC-500 MHz range and has sufficient strength.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ഇൻപുട്ട് ഇംപെഡൻസ് | 50Ω |
| VSWR Measurement Range | 1:1 മുതൽ 99:1 വരെ |
| അളക്കൽ ആവൃത്തി ശ്രേണി | 1.5 - 490 MHz (8 range divisions) |
| RF Resistance Measurement Range | 10 - 500ഓം |
| Frequency Counter Measurement Range | DC - 500 MHz |
| കണക്റ്റർ തരം | N-J type (with M-type conversion connector) |
| പവർ ഉറവിടം | 8 AA alkaline batteries or DC 12V external power |
| Current Consumption (Counter Mode) | 30mA |
| Current Consumption (Analyzer Mode) | 140mA |
| നിർമ്മാതാവ് | എം.എഫ്.ജെ |
| മോഡൽ നമ്പർ | MFJ-266 |
| പാക്കേജ് അളവുകൾ | 24 x 14.8 x 12.4 സെ.മീ |
| ഭാരം | 780.18 ഗ്രാം |
8. വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support, please refer to the documentation provided with your purchase or contact your local MFJ distributor. Specific warranty terms may vary by region and retailer.
For further assistance, you may visit the official MFJ webസൈറ്റ് അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവന വിഭാഗവുമായി ബന്ധപ്പെടുക.
