Beta 1741 U Ultra Compact Riveting Plier Instruction Manual

1. ആമുഖം

This manual provides essential instructions for the safe and effective use, setup, operation, and maintenance of your Beta 1741 U Ultra Compact Riveting Plier. Please read this manual thoroughly before using the tool to ensure proper function and to prevent injury or damage.

The Beta 1741 U is a compact, heavy-duty riveting plier designed for installing rivets with diameters ranging from 2.4mm to 4.8mm. It features an adjustable force mechanism for optimal performance across different rivet materials and sizes.

2 സുരക്ഷാ വിവരങ്ങൾ

Always observe the following safety precautions when using the riveting plier:

• നേത്ര സംരക്ഷണം ധരിക്കുക: പറക്കുന്ന അവശിഷ്ടങ്ങളിൽ നിന്ന് നിങ്ങളുടെ കണ്ണുകളെ സംരക്ഷിക്കാൻ എല്ലായ്പ്പോഴും സുരക്ഷാ ഗ്ലാസുകളോ കണ്ണടകളോ ധരിക്കുക.
• കൈ സംരക്ഷണം ധരിക്കുക: നിങ്ങളുടെ കൈകളെ സംരക്ഷിക്കാൻ ഉചിതമായ കയ്യുറകൾ ഉപയോഗിക്കുക.
• ഉപയോഗിക്കുന്നതിന് മുമ്പ് ഉപകരണം പരിശോധിക്കുക: Ensure the tool is in good working condition. Do not use if damaged.
• Use Correct Rivet Size: Match the rivet diameter to the correct nosepiece and tool capacity (2.4mm-4.8mm).
• സുരക്ഷിത വർക്ക്പീസ്: Ensure the materials being riveted are stable and properly secured.
• വ്യക്തമായി സൂക്ഷിക്കുക: Keep hands and fingers away from the working end of the tool during operation.
• സുരക്ഷിതമായി സംഭരിക്കുക: കുട്ടികൾക്ക് ലഭ്യമാകാതെ, വരണ്ടതും സുരക്ഷിതവുമായ സ്ഥലത്ത് ഉപകരണം സൂക്ഷിക്കുക.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Beta 1741 U riveting plier is designed for ease of use and durability. Familiarize yourself with its main components:

ചിത്രം 3.1: നിറഞ്ഞു view of the Beta 1741 U Ultra Compact Riveting Plier. This image shows the overall design, including the orange body, black handles, and the nosepiece assembly.

• ഹാൻഡിലുകൾ: Ergonomically designed for comfortable grip and force application.
• Nosepiece Assembly: Holds the rivet in place and includes interchangeable nosepieces for different rivet diameters.
• Adjustable Force Mechanism: Allows for fine-tuning the pulling force for optimal rivet setting.
• Mandrel Collector: Catches spent rivet mandrels for easy disposal.
• ഹാൻഡിൽ ലോക്ക്: A metal clip to keep the handles closed for compact storage.

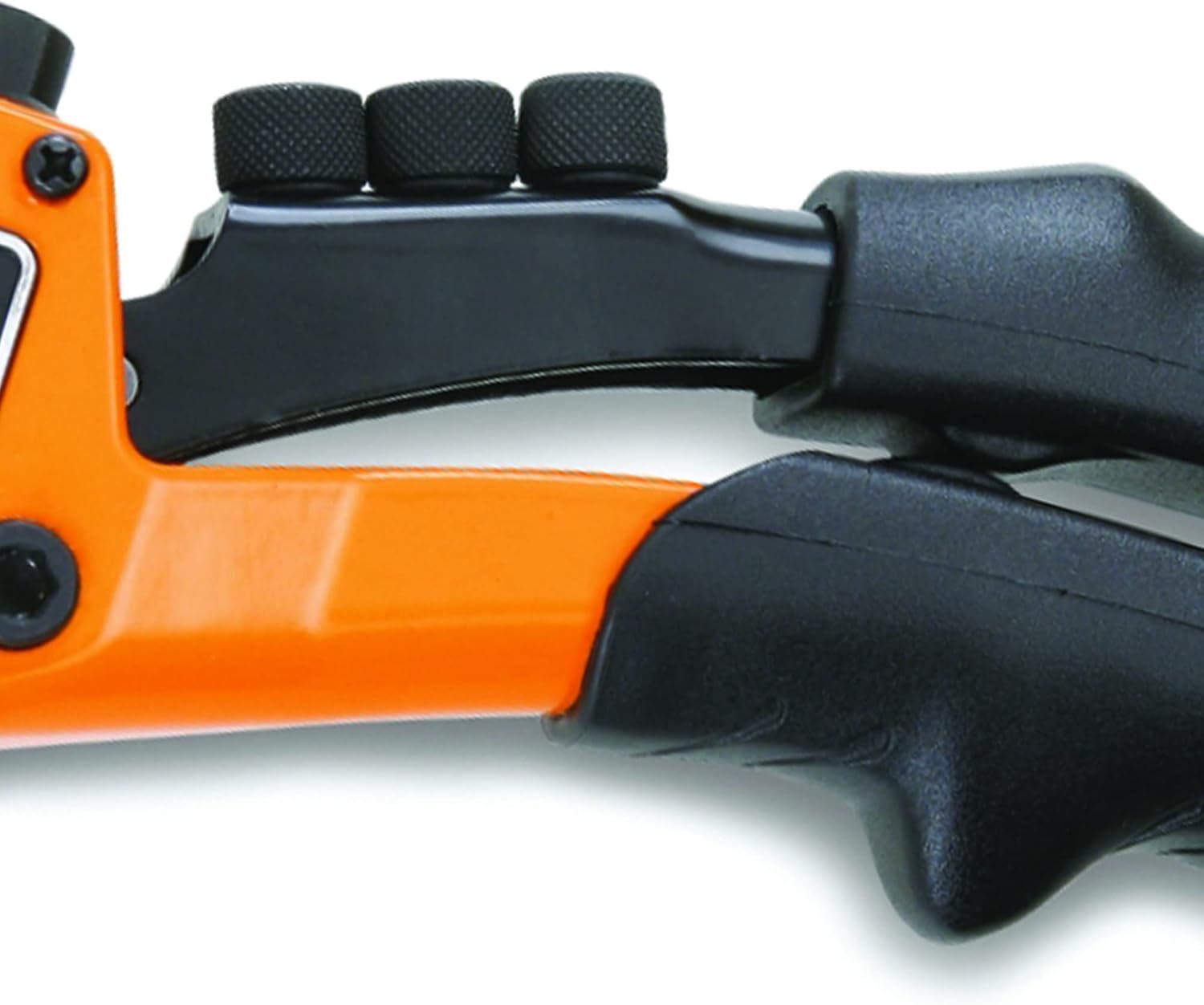

ചിത്രം 3.2: ക്ലോസ് അപ്പ് view of the plier handles and the three interchangeable nosepieces stored on the handle. This illustrates how the different nosepiece sizes are kept with the tool.

4. സജ്ജീകരണം

Before riveting, select and install the correct nosepiece for your rivet size.

1. Identify Rivet Size: Determine the diameter of the rivet you intend to use. The Beta 1741 U supports 2.4mm, 3.2mm, 4.0mm, and 4.8mm rivets.
2. Select Nosepiece: Choose the nosepiece that matches your rivet diameter. The nosepieces are typically stored on the handle of the tool.
3. Remove Current Nosepiece (if applicable): Unscrew the currently installed nosepiece from the plier head.
4. Install Correct Nosepiece: Screw the selected nosepiece firmly into the plier head until it is hand-tight. Ensure it is securely seated.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Follow these steps to effectively use the riveting plier:

1. വർക്ക്പീസ് തയ്യാറാക്കുക: Drill a hole in the materials to be joined that matches the rivet diameter. Ensure the hole is clean and free of burrs.
2. Insert Rivet: Place the rivet through the prepared holes in the workpiece.
3. Load Rivet into Plier: Insert the rivet mandrel (the pin) into the nosepiece of the riveting plier until the rivet head rests against the nosepiece.
4. Position Plier: Place the rivet head firmly against the workpiece surface.
5. Adjust Force (if necessary): The Beta 1741 U features an adjustable force mechanism. Rotate the knurled ring near the nosepiece to increase (+) or decrease (-) the pulling force. Adjusting the force can help achieve a consistent set for different rivet materials and thicknesses.

ചിത്രം 5.1: വിശദമായി view of the adjustable force mechanism. Turning the ring clockwise (towards '+') increases the pulling force, while turning it counter-clockwise (towards '-') decreases it.
6. Operate Plier: Squeeze the handles of the plier together firmly and steadily. You may need to squeeze multiple times until the rivet mandrel snaps off.
7. Release Handles: Once the mandrel snaps, release the handles. The spent mandrel will be collected in the tool's internal collector.
8. Inspect Rivet: Verify that the rivet is securely set and flush with the workpiece surface.

6. പരിപാലനം

Regular maintenance ensures the longevity and optimal performance of your riveting plier.

• പതിവായി വൃത്തിയാക്കുക: After each use, wipe down the tool with a clean, dry cloth to remove dust, debris, and metal shavings.
• Empty Mandrel Collector: Periodically empty the spent rivet mandrels from the collector. This prevents jamming and ensures smooth operation.
• ലൂബ്രിക്കേഷൻ: Apply a small amount of light machine oil to moving parts and pivot points occasionally to ensure smooth action.
• Inspect Nosepieces: Check nosepieces for wear or damage. Replace them if they are worn or if rivets are not seating properly.
• സംഭരണം: Store the plier in a dry environment to prevent rust. Use the handle lock to keep the handles closed for compact and safe storage.

ചിത്രം 6.1: View of the metal handle lock. This clip keeps the handles closed for secure storage and prevents accidental opening.

7. പ്രശ്‌നപരിഹാരം

നിങ്ങൾക്ക് പ്രശ്നങ്ങൾ നേരിടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information or technical support, please contact Beta customer service through their official webസൈറ്റ് അല്ലെങ്കിൽ അംഗീകൃത വിതരണക്കാർ. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

നിർമ്മാതാവ്: ബീറ്റ

ഭാഗം നമ്പർ: 1741 യു
