ഗൂബേ 95739 RJ45 CAT 5e UTP കീസ്റ്റോൺ മൊഡ്യൂൾ: ഇൻസ്റ്റാളേഷനും പ്രവർത്തന മാനുവലും

1. ആമുഖം

This manual provides detailed instructions for the installation, operation, and maintenance of the Goobay 95739 RJ45 CAT 5e UTP Keystone Module. This module is designed for reliable network connections in modular distribution panels and junction boxes, featuring tool-free LSA mounting and TIA 568A/B color coding for easy installation.

2 സുരക്ഷാ വിവരങ്ങൾ

Please read and understand all safety instructions before installing or using this product. Failure to follow these instructions may result in damage to the product, property, or personal injury.

• Ensure all power is disconnected from network equipment before installation.
• മൊഡ്യൂളിനെ ഈർപ്പത്തിനോ തീവ്രമായ താപനിലയ്‌ക്കോ വിധേയമാക്കരുത്.
• Handle with care to avoid damaging the internal components.
• ഈ ഉൽപ്പന്നം ഇൻഡോർ ഉപയോഗത്തിന് മാത്രമുള്ളതാണ്.

3. പാക്കേജ് ഉള്ളടക്കം

എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക:

• 1x Goobay 95739 RJ45 CAT 5e UTP Keystone Module

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

The Goobay 95739 Keystone Module features a tool-free LSA mounting design, simplifying the termination of network cables. It is designed for installation in standard modular distribution panels and junction boxes.

4.1 മൊഡ്യൂൾ കഴിഞ്ഞുview

ചിത്രം 1: ഫ്രണ്ട് view of the Goobay 95739 RJ45 Keystone Module, showing the RJ45 port.

ചിത്രം 2: വശം view of the Goobay 95739 RJ45 Keystone Module, illustrating its compact design.

4.2 Wiring the Module (Tool-Free LSA)

The module features TIA 568A/B color-coded connections for easy and accurate wiring. No special punch-down tool is required for termination.

1. Carefully remove approximately 2-3 cm of the outer jacket from your CAT 5e UTP network cable.
2. Untwist the wire pairs and straighten the individual wires.
3. Refer to the color coding diagram on the module (TIA 568A or TIA 568B, typically B is used for most installations).
4. Place each individual wire into its corresponding slot on the LSA terminal block. Ensure the wire is fully seated.
5. Close the cover or press down on the terminal block mechanism to secure the wires. The tool-free design will automatically cut off excess wire and make the connection.
6. Verify all wires are correctly terminated and secured.

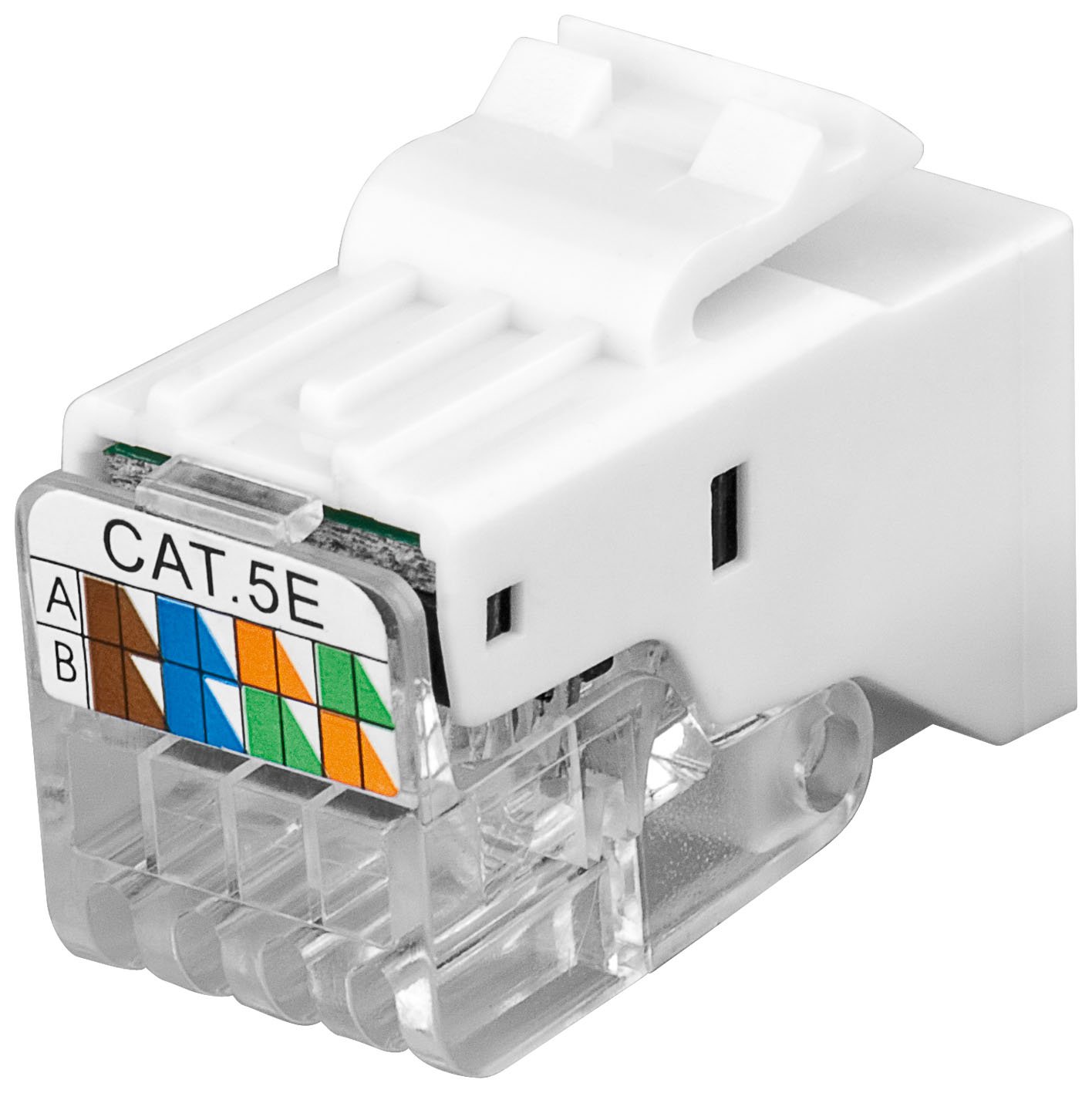

ചിത്രം 3: വിശദമായി view of the LSA terminal block with TIA 568A/B color coding for wire termination.

4.3 Mounting the Module (SNAP-IN)

Once wired, the keystone module can be easily snapped into compatible modular distribution panels or wall plates.

1. Align the keystone module with an empty port in your distribution panel or wall plate.
2. Gently push the module into the port until it clicks securely into place. The SNAP-IN mechanism ensures a firm fit.
3. Ensure the module is flush with the panel surface.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

After successful installation and wiring, the Goobay 95739 Keystone Module functions as a standard RJ45 network port.

• Connect a standard RJ45 patch cable from your network device (e.g., computer, printer, network switch) to the RJ45 port on the keystone module.
• Ensure the patch cable clicks securely into the module's port.
• Verify network connectivity through your operating system or network device indicators.

6. പരിപാലനം

The Goobay 95739 Keystone Module requires minimal maintenance.

• Keep the RJ45 port free from dust and debris. Use a can of compressed air if necessary.
• Do not use liquid cleaners directly on the module. If cleaning is required, use a dry, lint-free cloth.
• Periodically check cable connections to ensure they remain secure.

7. പ്രശ്‌നപരിഹാരം

നിങ്ങളുടെ നെറ്റ്‌വർക്ക് കണക്ഷനിൽ പ്രശ്‌നങ്ങൾ നേരിടുന്നുണ്ടെങ്കിൽ, ഇനിപ്പറയുന്ന ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ പരിഗണിക്കുക:

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റി വിവരങ്ങൾ

Goobay products are manufactured to high quality standards. For specific warranty terms and conditions, please refer to the documentation provided with your purchase or visit the official Goobay webസൈറ്റ്. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.

10. പിന്തുണ

For technical assistance, product inquiries, or further support, please contact your retailer or visit the official Goobay support webപിന്തുണ തേടുമ്പോൾ നിങ്ങളുടെ ഉൽപ്പന്ന മോഡൽ നമ്പർ (95739) ലഭ്യമാണെന്ന് ഉറപ്പാക്കുക.

ഉദ്യോഗസ്ഥൻ Webസൈറ്റ്: www.goobay.de
