1. ആമുഖം
Thank you for choosing the Bogen CC4021 40W Ampലിഫയർ. നിങ്ങളുടെ സുരക്ഷിതവും കാര്യക്ഷമവുമായ പ്രവർത്തനത്തിന് ആവശ്യമായ വിവരങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. amplifier. Please read these instructions thoroughly before installation and use, and retain them for future reference.
The Bogen CC4021 is a 40-watt amplifier designed for various audio applications, featuring two inputs and level control. It is engineered for reliable performance and clear sound reproduction.
2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: To reduce the risk of fire or electric shock, do not expose this appliance to rain or moisture. Do not remove the cover. No user-serviceable parts inside. Refer servicing to qualified service personnel.
- ഉപകരണം പ്രവർത്തിപ്പിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക.
- ഭാവി റഫറൻസിനായി ഈ നിർദ്ദേശങ്ങൾ സൂക്ഷിക്കുക.
- ഉപകരണത്തിലെയും പ്രവർത്തന നിർദ്ദേശങ്ങളിലെയും എല്ലാ മുന്നറിയിപ്പുകളും ശ്രദ്ധിക്കുക.
- എല്ലാ നിർദ്ദേശങ്ങളും പാലിക്കുക.
- വെള്ളത്തിനടുത്ത് ഈ ഉപകരണം ഉപയോഗിക്കരുത്.
- ഉണങ്ങിയ തുണി ഉപയോഗിച്ച് മാത്രം വൃത്തിയാക്കുക.
- വെന്റിലേഷൻ തുറസ്സുകളൊന്നും തടയരുത്. നിർമ്മാതാവിന്റെ നിർദ്ദേശങ്ങൾക്കനുസൃതമായി ഇൻസ്റ്റാൾ ചെയ്യുക.
- റേഡിയറുകൾ, ഹീറ്റ് രജിസ്റ്ററുകൾ, സ്റ്റൗകൾ, അല്ലെങ്കിൽ മറ്റ് ഉപകരണങ്ങൾ (ഉൾപ്പെടെ) പോലെയുള്ള താപ സ്രോതസ്സുകൾക്ക് സമീപം ഇൻസ്റ്റാൾ ചെയ്യരുത്. ampലൈഫയറുകൾ) ചൂട് ഉത്പാദിപ്പിക്കുന്നത്.
- പ്രത്യേകിച്ച് പ്ലഗുകൾ, കൺവീനിയൻസ് റെസെപ്റ്റക്കിളുകൾ, ഉപകരണത്തിൽ നിന്ന് പുറത്തുകടക്കുന്ന ഇടം എന്നിവയിൽ നടക്കുകയോ നുള്ളുകയോ ചെയ്യുന്നതിൽ നിന്ന് പവർ കോർഡ് സംരക്ഷിക്കുക.
- നിർമ്മാതാവ് വ്യക്തമാക്കിയ അറ്റാച്ച്മെൻ്റുകൾ/ആക്സസറികൾ മാത്രം ഉപയോഗിക്കുക.
- മിന്നൽ കൊടുങ്കാറ്റുകളുടെ സമയത്തോ ദീർഘനേരം ഉപയോഗിക്കാത്ത സമയത്തോ ഈ ഉപകരണം അൺപ്ലഗ് ചെയ്യുക.
- എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക. പവർ സപ്ലൈ കോർഡ് അല്ലെങ്കിൽ പ്ലഗ് കേടാകുക, ദ്രാവകം ഒഴുകുകയോ ഉപകരണങ്ങൾ ഉപകരണത്തിലേക്ക് വീഴുകയോ ചെയ്യുക, ഉപകരണം മഴയോ ഈർപ്പമോ സമ്പർക്കം പുലർത്തുക, സാധാരണയായി പ്രവർത്തിക്കാത്തത് എന്നിങ്ങനെയുള്ള ഏതെങ്കിലും വിധത്തിൽ ഉപകരണത്തിന് കേടുപാടുകൾ സംഭവിക്കുമ്പോൾ സേവനം ആവശ്യമാണ്. , അല്ലെങ്കിൽ ഉപേക്ഷിച്ചു.
നിർദ്ദേശം 65 മുന്നറിയിപ്പ്: ഈ ഉൽപ്പന്നത്തിൽ കാൻസർ, ജനന വൈകല്യങ്ങൾ അല്ലെങ്കിൽ മറ്റ് പ്രത്യുൽപാദന ഹൃദ്രോഗങ്ങൾ എന്നിവ ഉണ്ടാക്കാൻ കാലിഫോർണിയ സ്റ്റേറ്റിന് അറിയപ്പെടുന്ന രാസവസ്തുക്കൾ അടങ്ങിയിരിക്കാം.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
ബോഗൻ CC4021 amplifier is designed for robust audio performance. Key features include:
- 40-watt output for clear and strong sound.
- Two independent input channels for versatile connectivity.
- Adjustable input level controls.
- Bass and Treble tone controls for sound customization.
ഫ്രണ്ട് പാനൽ നിയന്ത്രണങ്ങളും സൂചകങ്ങളും

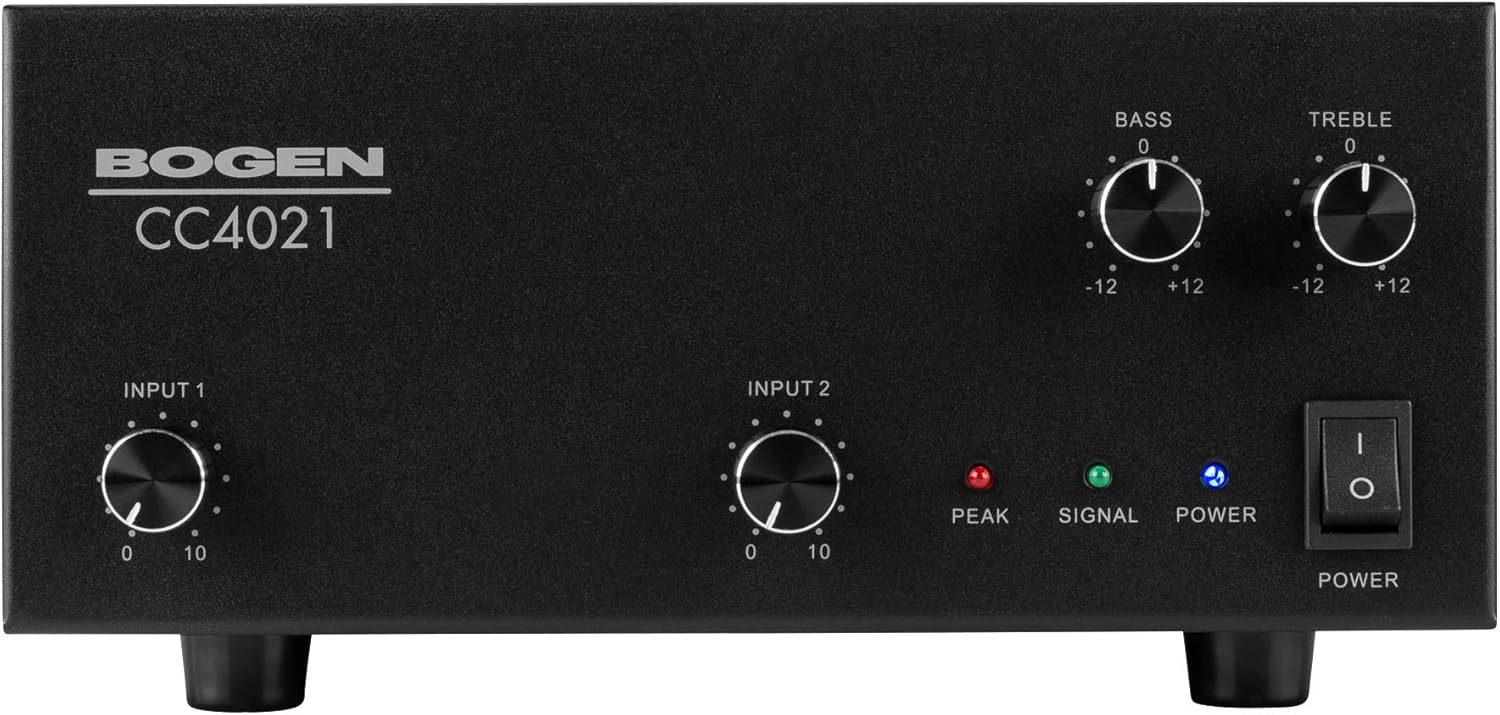

ചിത്രം 3.1: മുൻഭാഗം view of the Bogen CC4021 amplifier. This image displays the Input 1 and Input 2 level controls, Bass and Treble tone controls, and the Power switch. It also shows the Peak, Signal, and Power indicator lights.
- Input 1 Level Control: Adjusts the volume for Input 1.
- Input 2 Level Control: Adjusts the volume for Input 2.
- ബാസ് നിയന്ത്രണം: Adjusts the low-frequency response (-12 to +12).
- ട്രെബിൾ നിയന്ത്രണം: Adjusts the high-frequency response (-12 to +12).
- പീക്ക് ഇൻഡിക്കേറ്റർ: Illuminates when the audio signal is clipping or nearing distortion.
- സിഗ്നൽ സൂചകം: ഒരു ഓഡിയോ സിഗ്നൽ ഉള്ളപ്പോൾ പ്രകാശിക്കുന്നു.
- പവർ സൂചകം: യൂണിറ്റ് പവർ ചെയ്യുമ്പോൾ പ്രകാശിക്കുന്നു.
- വൈദ്യുതി സ്വിച്ച്: തിരിയുന്നു ampലൈഫ് ഓൺ അല്ലെങ്കിൽ ഓഫ്.
പിൻ പാനൽ കണക്ഷനുകൾ
ചിത്രം 3.2: പിൻഭാഗം view of the Bogen CC4021 amplifier. This image shows the speaker output terminals (COM, 4Ω, 25V, 70V), AC power inlet, RCA inputs (Input 4, Rec Out), and Input 1 terminal block with Line/Mic/Phantom Power switch and Mute Send switch.
- സ്പീക്കർ ഔട്ട്പുട്ട് ടെർമിനലുകൾ: Connections for speakers (COM, 4Ω, 25V, 70V). Ensure correct impedance matching.
- എസി പവർ ഇൻലെറ്റ്: Connects to the main power supply using the provided power cord.
- Input 4 (RCA): Unbalanced stereo input for line-level audio sources.
- റെക്കഗ്നിഷൻ (ആർസിഎ): Unbalanced stereo output for recording or connecting to another ampജീവൻ.
- Input 1 Terminal Block: Balanced input for Line or Microphone sources.
- Line/Mic/Phantom Power Switch (Input 1): Selects input type and enables/disables phantom power for microphones.
- Mute Send Switch: Controls the mute function for external devices.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
4.1 അൺപാക്കിംഗ്
ശ്രദ്ധാപൂർവ്വം അൺപാക്ക് ചെയ്യുക amplifier and inspect it for any signs of damage. Retain the packaging materials for future shipping or storage.
4.2 പ്ലേസ്മെൻ്റ്
സ്ഥാപിക്കുക amplifier on a stable, flat surface. Ensure adequate ventilation around the unit to prevent overheating. Do not place it near heat sources or in direct sunlight.
4.3 സ്പീക്കറുകൾ ബന്ധിപ്പിക്കുന്നു
Connect your speakers to the appropriate output terminals on the rear panel (COM, 4Ω, 25V, or 70V). Ensure that the speaker impedance and voltage rating match the amplifier's output to prevent damage. For 25V/70V systems, ensure proper transformer taps are used on the speakers.
4.4 ഓഡിയോ ഉറവിടങ്ങൾ ബന്ധിപ്പിക്കുന്നു
- ഇൻപുട്ട് 1: For balanced line-level or microphone sources. Use the terminal block and set the Line/Mic/Phantom Power switch accordingly. If using a condenser microphone, enable phantom power.
- Input 2 (RCA): For unbalanced line-level audio sources. Connect your device (e.g., CD player, media player) using RCA cables.
4.5 പവർ കണക്ഷൻ
Connect the supplied AC power cord to the AC Power Inlet on the rear panel and then to a suitable wall outlet. Ensure the power switch on the front panel is in the OFF position before connecting to power.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 പവർ ഓൺ/ഓഫ്
- എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
- Turn down the Input 1 and Input 2 level controls to their minimum settings.
- Press the Power switch on the front panel to turn the amplifier ON. The Power indicator light will illuminate.
- To turn OFF, press the Power switch again.
5.2 വോളിയം ക്രമീകരിക്കൽ
Gradually increase the Input 1 or Input 2 level control for the active audio source until the desired volume is achieved. Monitor the Signal and Peak indicators:
- ദി സിഗ്നൽ indicator should light up when audio is present.
- ദി കൊടുമുടി indicator should only flash occasionally during the loudest parts of the audio. If it stays lit constantly, reduce the input level to prevent distortion and potential speaker damage.
5.3 ടോൺ നിയന്ത്രണം
Use the Bass and Treble controls to adjust the tonal characteristics of the audio output. Turn clockwise to boost frequencies and counter-clockwise to cut them. Start with the controls at the '0' (center) position for a flat response.
6. പരിപാലനം
- വൃത്തിയാക്കൽ: വൃത്തിയാക്കുന്നതിന് മുമ്പ് പവർ കോർഡ് വിച്ഛേദിക്കുക. പവർ പാനലിന്റെ പുറംഭാഗം തുടയ്ക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ampലിഫയർ. ലിക്വിഡ് ക്ലീനറുകളോ എയറോസോളുകളോ ഉപയോഗിക്കരുത്.
- വെൻ്റിലേഷൻ: Ensure that the ventilation openings are not blocked by dust or debris. Periodically check and clean if necessary.
- സംഭരണം: യൂണിറ്റ് ദീർഘനേരം സൂക്ഷിക്കുകയാണെങ്കിൽ, അത് വൈദ്യുതിയിൽ നിന്ന് വിച്ഛേദിച്ച് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത്, വെയിലത്ത് അതിന്റെ യഥാർത്ഥ പാക്കേജിംഗിൽ സൂക്ഷിക്കുക.
7. പ്രശ്നപരിഹാരം
If you experience issues with your Bogen CC4021 ampലിഫയർ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും കാണുക:
- ശക്തിയില്ല:
- പവർ കോർഡ് രണ്ടിലേക്കും സുരക്ഷിതമായി ബന്ധിപ്പിച്ചിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുക. ampലിഫയറും വാൾ ഔട്ട്ലെറ്റും.
- ചുമരിലെ ഔട്ട്ലെറ്റ് പ്രവർത്തനക്ഷമമാണെന്ന് ഉറപ്പാക്കുക.
- Ensure the front panel Power switch is in the ON position.
- സൗണ്ട് ഔട്ട്പുട്ട് ഇല്ല:
- Confirm that the audio source is playing and connected correctly to the ampലൈഫയറുടെ ഇൻപുട്ടുകൾ.
- Check that the Input level controls on the front panel are turned up.
- Verify speaker connections and ensure they are securely attached to the correct terminals.
- Ensure the Line/Mic/Phantom Power switch for Input 1 is set correctly for your source.
- വികലമായ ശബ്ദം:
- Reduce the Input level controls. If the Peak indicator is constantly lit, the signal is too high.
- ഓഡിയോ ഉറവിടത്തിൽ എന്തെങ്കിലും വ്യതിയാനങ്ങൾ ഉണ്ടോ എന്ന് പരിശോധിക്കുക.
- സ്പീക്കർ ഇംപെഡൻസ് പൊരുത്തപ്പെടുന്നുവെന്ന് ഉറപ്പാക്കുക ampജീവിത outputട്ട്പുട്ട്.
- ഹം അല്ലെങ്കിൽ ശബ്ദം:
- സുരക്ഷിതമായ കണക്ഷനുകൾക്കും കേടുപാടുകൾക്കും എല്ലാ ഓഡിയോ കേബിളുകളും പരിശോധിക്കുക.
- Try using different cables or audio sources to isolate the problem.
- Ensure proper grounding of all connected equipment.
If the problem persists after trying these steps, please contact Bogen technical support.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ നമ്പർ | CC4021 |
| ഔട്ട്പുട്ട് പവർ | 40 വാട്ട്സ് |
| ഇൻപുട്ടുകൾ | 2 (Input 1: Balanced Line/Mic with Phantom Power; Input 2: Unbalanced RCA) |
| ഔട്ട്പുട്ടുകൾ | Speaker (COM, 4Ω, 25V, 70V), REC OUT (RCA) |
| ടോൺ നിയന്ത്രണങ്ങൾ | Bass (-12 to +12), Treble (-12 to +12) |
| ഉൽപ്പന്ന അളവുകൾ | 14 x 10 x 6 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 11.9 പൗണ്ട് |
| നിർമ്മാതാവ് | ബോഗൻ |
| ASIN | B009RTZ7T4 |
9. വാറൻ്റി വിവരങ്ങൾ
Bogen products are designed and manufactured to high quality standards. This product is covered by a limited warranty against defects in materials and workmanship under normal use. The specific terms and duration of the warranty may vary by region and product. Please refer to the official Bogen webനിങ്ങളുടെ വാങ്ങലിന് ബാധകമായ വിശദമായ വാറന്റി വിവരങ്ങൾക്ക് സൈറ്റ് സന്ദർശിക്കുക അല്ലെങ്കിൽ ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുക.
Retain your proof of purchase for warranty service.
10. ഉപഭോക്തൃ പിന്തുണ
For technical assistance, service, or further information regarding your Bogen CC4021 amplifier, please contact Bogen customer support:
- Webസൈറ്റ്: Visit the official Bogen Communications website for FAQs, product documentation, and contact details.
- ഫോൺ: Refer to the contact section of the Bogen webപ്രാദേശിക പിന്തുണാ ഫോൺ നമ്പറുകൾക്കായുള്ള സൈറ്റ്.
When contacting support, please have your product model number (CC4021) and serial number ready.
