1. ആമുഖം
The MFJ-828 is a versatile Digital SWR/Wattmeter and Frequency Counter designed for amateur radio and RF applications. It provides accurate measurements of Forward Power, Reflected Power, SWR, and Frequency across a wide range from 1.8 MHz to 54 MHz, handling power levels up to 1500 Watts. This manual provides essential information for the proper setup, operation, and maintenance of your MFJ-828 unit.
2 സുരക്ഷാ വിവരങ്ങൾ
Please read and understand all safety instructions before operating the MFJ-828. Failure to do so may result in damage to the unit, other equipment, or personal injury.
- വൈദ്യുതി വിതരണം: Ensure the correct DC power supply (not included) is used. Incorrect voltage അല്ലെങ്കിൽ പോളാരിറ്റി യൂണിറ്റിന് കേടുവരുത്തും.
- RF എക്സ്പോഷർ: Always observe proper RF safety guidelines when transmitting. High RF power can cause burns or other injuries.
- വെൻ്റിലേഷൻ: വെന്റിലേഷൻ തുറസ്സുകൾ തടയരുത്. അമിതമായി ചൂടാകുന്നത് തടയാൻ യൂണിറ്റിന് ചുറ്റും മതിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
- പരിസ്ഥിതി: Operate the unit in a dry environment, away from moisture, extreme temperatures, and direct sunlight.
- സേവനം: എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക. യൂണിറ്റ് സ്വയം തുറക്കാനോ നന്നാക്കാനോ ശ്രമിക്കരുത്.
3. പാക്കേജ് ഉള്ളടക്കം
Carefully unpack your MFJ-828 and verify that all items are present and undamaged. If any items are missing or damaged, contact your dealer immediately.
- MFJ-828 Digital SWR/Wattmeter/Frequency Counter Unit
- ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)
- Note: A 12V DC power supply is required for operation and is typically sold separately.
4. സജ്ജീകരണം
Follow these steps to set up your MFJ-828 for operation:
- പ്ലേസ്മെൻ്റ്: Place the MFJ-828 on a stable, flat surface, ensuring adequate ventilation around the unit.
- ആന്റിന കണക്ഷൻ: Connect your antenna system to the "ANTENNA" (or "OUTPUT") SO-239 connector on the rear panel of the MFJ-828.
- Transceiver Connection: Connect your transceiver's RF output to the "TRANSCEIVER" (or "INPUT") SO-239 connector on the rear panel of the MFJ-828. Use high-quality coaxial cables with appropriate connectors.
- പവർ കണക്ഷൻ: Connect a suitable 12V DC power supply (not included) to the DC input jack on the rear panel. Ensure correct polarity. The unit requires a stable 12V DC supply.
- പ്രാരംഭ പവർ ഓൺ: അമർത്തുക പവർ button on the front panel to turn on the unit. The digital display should illuminate.

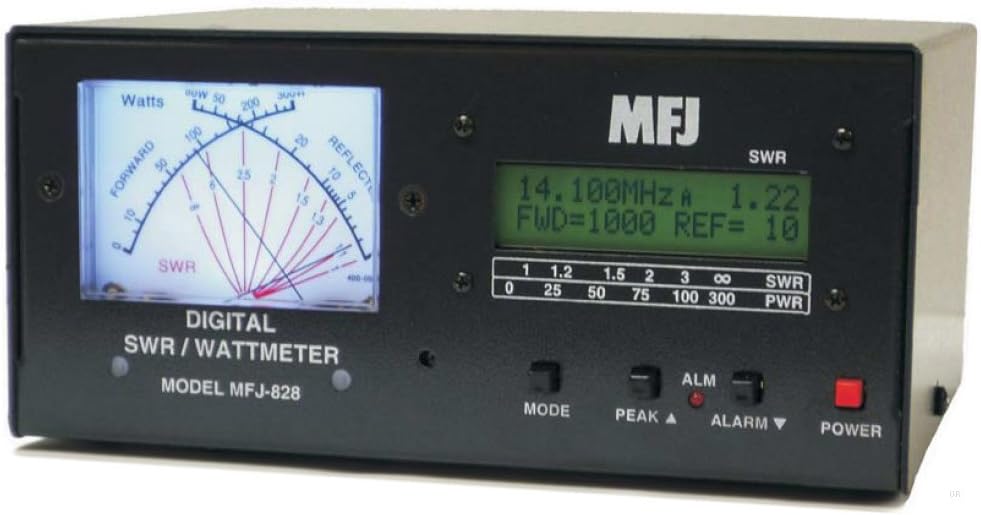

ചിത്രം 4.1: മുൻഭാഗം view of the MFJ-828 Digital SWR/Wattmeter/Frequency Counter, showing the analog SWR/Wattmeter display on the left and the digital LCD display on the right. The digital display shows frequency, forward power (FWD), and reflected power (REF) readings. Below the digital display are buttons for MODE, PEAK, and ALARM, and a POWER button.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The MFJ-828 provides both analog and digital readouts for SWR, power, and frequency.
5.1. പവർ ഓൺ/ഓഫ്
- യൂണിറ്റ് ഓണാക്കാൻ, അമർത്തുക പവർ ബട്ടൺ.
- യൂണിറ്റ് ഓഫ് ചെയ്യാൻ, അമർത്തുക പവർ വീണ്ടും ബട്ടൺ.
5.2. Reading SWR and Power
The MFJ-828 displays SWR and power on both the analog meter and the digital LCD.
- Analog Meter: The large analog meter on the left provides a quick visual indication of Forward Power (Watts) and SWR. The SWR scale is typically located at the bottom of the meter.
- ഡിജിറ്റൽ ഡിസ്പ്ലേ: The LCD on the right provides precise digital readings.
- ആവൃത്തി: Displays the operating frequency in MHz.
- FWD (Forward Power): Shows the forward power in Watts.
- REF (Reflected Power): Shows the reflected power in Watts.
- SWR: Displays the Standing Wave Ratio numerically.
5.3. മോഡ് ബട്ടൺ
ദി മോഡ് button cycles through different display modes or measurement parameters on the digital screen. Consult the specific mode functions by pressing the button and observing the display changes.
5.4. PEAK Button
ദി കൊടുമുടി button (often labeled "PEAK ▲") is used to activate or reset the peak hold function for power readings. When active, the display will hold the highest power reading detected until reset or a higher peak is measured. This is particularly useful for CW (Morse Code) or SSB (Single Sideband) transmissions to capture peak power.
5.5. അലാറം ബട്ടൺ
ദി അലാറം button (often labeled "ALARM ▼") is used to set or clear SWR or power alarms. When an alarm is set, the unit may beep or display an error message if SWR or power exceeds a predefined threshold. Refer to the manufacturer's detailed instructions for setting alarm thresholds.
6. പരിപാലനം
Proper maintenance ensures the longevity and accuracy of your MFJ-828.
- വൃത്തിയാക്കൽ: യൂണിറ്റിന്റെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. അബ്രസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- സംഭരണം: ദീർഘനേരം ഉപയോഗിക്കാത്തപ്പോൾ, യൂണിറ്റ് തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും അകറ്റി നിർത്തുക.
- കണക്ഷനുകൾ: Periodically check all coaxial and power connections to ensure they are secure and free from corrosion.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your MFJ-828, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| യൂണിറ്റ് പവർ ഓണാക്കുന്നില്ല. | No power supply connected, incorrect power supply, faulty power cable, unit not switched on. | Ensure 12V DC power supply is connected and functional. Check power cable. Press the POWER button. |
| Incorrect SWR/Power readings. | Loose coaxial connections, faulty cables, incorrect power range selected (if applicable), unit malfunction. | Check all RF connections. Test with known good cables. Ensure proper operation of transceiver and antenna. |
| Frequency counter erratic (e.g., during CW). | Nature of CW signal (pulsed), internal processing limitations. | This behavior may be inherent to the design for certain signal types. Focus on average readings or use for continuous signals. |
| "Oops error" or beeping at high power. | Exceeding the maximum power handling capacity (1500W). | Reduce transmit power. The unit is designed for a maximum of 1500 Watts. |
If the problem persists after attempting these solutions, contact MFJ customer support or your dealer for further assistance.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ | MFJ-828 |
| ഫ്രീക്വൻസി റേഞ്ച് | 1.8 മുതൽ 54 MHz വരെ |
| പരമാവധി പവർ കൈകാര്യം ചെയ്യൽ | 1500 വാട്ട്സ് |
| ഡിസ്പ്ലേ തരം | Analog Meter and Digital LCD |
| പവർ ഇൻപുട്ട് | 12V DC (Power supply not included) |
| കണക്ടറുകൾ | SO-239 (UHF സ്ത്രീ) |
| അളവുകൾ (ഏകദേശം.) | 14 x 10 x 5 ഇഞ്ച് (പാക്കേജ് അളവുകൾ) |
| ഭാരം (ഏകദേശം) | 6.61 പൗണ്ട് |
| നിറം | കറുപ്പ് |
9. വാറൻ്റിയും പിന്തുണയും
MFJ Enterprises, Inc. products are typically covered by a limited warranty. For specific warranty terms and conditions, please refer to the warranty card included with your product or visit the official MFJ website. For technical support, service, or parts, please contact MFJ customer service directly. Have your model number (MFJ-828) and purchase information ready when contacting support.
Contact information can usually be found on the manufacturer's webസൈറ്റ് അല്ലെങ്കിൽ ഉൽപ്പന്ന പാക്കേജിംഗിൽ.
