1. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Schneider Electric EVlink EV230WS is a 30-Amp Generation 2.5 Enhanced Model Indoor Electric Vehicle Charging Station designed for efficient and convenient home charging. This Level 2 charging station provides a faster charging solution compared to standard 110-volt outlets, compatible with various electric vehicles.
Key features include a powerful 30 Amp charging capability with flexible input voltage (208 or 240 Volt AC), a user-friendly segmented LED display for charging status, and an auto-restart function to resume charging after power interruptions. The unit also incorporates a delay feature to optimize charging times.

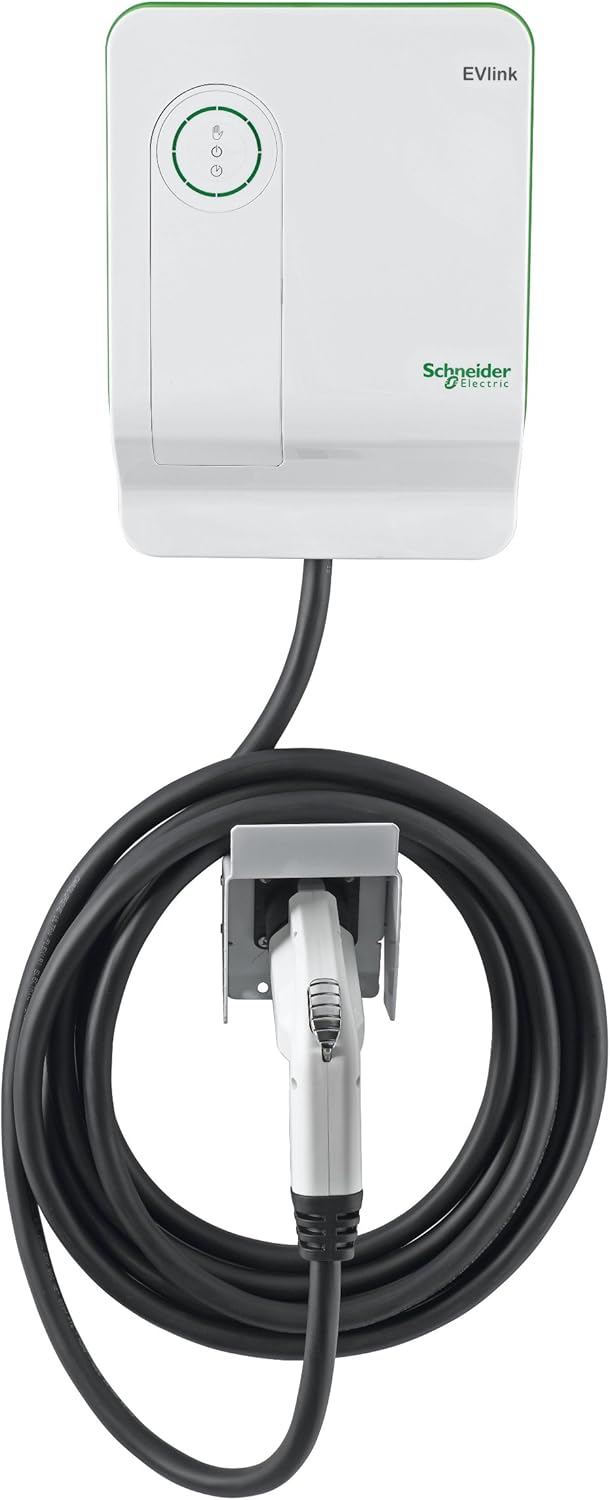

ചിത്രം 1.1: മുൻഭാഗം view of the EVlink EV230WS charging station.
2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
Read all instructions before installing, operating, or maintaining this product. Failure to follow these instructions may result in electric shock, fire, or serious injury.
- പ്രൊഫഷണൽ ഇൻസ്റ്റാളേഷൻ ആവശ്യമാണ്: Installation of this electric vehicle charging station must be performed by a qualified, licensed electrician in accordance with all national and local electrical codes and regulations.
- ഇൻഡോർ ഉപയോഗത്തിന് മാത്രം: This unit is designed for indoor use only and is not weatherproofed for outdoor installation. Do not expose to rain, snow, or other wet conditions.
- സമർപ്പിത സർക്യൂട്ട്: 30-Amp charging station requires a dedicated 40-amp circuit breaker for safe and proper operation.
- ഗ്രൗണ്ടിംഗ്: വൈദ്യുതാഘാത സാധ്യത കുറയ്ക്കുന്നതിന് ചാർജിംഗ് സ്റ്റേഷൻ ശരിയായി നിലത്തിട്ടിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- കേടുപാടുകൾ ഒഴിവാക്കുക: Do not use the charging station if the enclosure, cable, or connector is damaged. Contact customer support for assistance.
- കുട്ടികളും വളർത്തുമൃഗങ്ങളും: ചാർജിംഗ് സ്റ്റേഷന്റെ പ്രവർത്തന സമയത്ത് കുട്ടികളെയും വളർത്തുമൃഗങ്ങളെയും അതിൽ നിന്ന് അകറ്റി നിർത്തുക.
This product complies with the following standards: SAEJ1772, NEC625, UL 2594, UL 2231-1, UL 2231-2, UL 991, UL 1998, and UL 2251.
3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Installation of the EVlink EV230WS charging station should only be performed by a qualified electrician. The following provides a general overview ഇൻസ്റ്റലേഷൻ പ്രക്രിയയുടെ.
3.1 സൈറ്റ് തിരഞ്ഞെടുക്കൽ
- Choose an indoor location that is dry, well-ventilated, and protected from direct sunlight and extreme temperatures.
- Ensure the mounting surface is structurally sound to support the weight of the unit (approximately 18.65 pounds).
- Consider the proximity to your electric vehicle's charging port and the length of the charging cable for convenient use.
3.2 ഇലക്ട്രിക്കൽ ആവശ്യകതകൾ
- The unit requires a 208V or 240V AC dedicated circuit.
- എ 40-amp circuit breaker is required for the 30-amp ചാർജിംഗ് സ്റ്റേഷൻ.
- Wiring should be appropriate for the circuit amperage and local codes.
3.3 യൂണിറ്റ് മൌണ്ട് ചെയ്യുന്നു
The EVlink EV230WS is designed for wall mounting. Use appropriate hardware for your wall type. The unit includes a convenient cable holder for organized storage of the charging cable.
- ചുമരിൽ ആവശ്യമുള്ള മൗണ്ടിംഗ് സ്ഥലം അടയാളപ്പെടുത്തുക.
- Securely attach the mounting bracket (if separate) or the unit directly to the wall using suitable fasteners.
- Connect the electrical wiring according to the wiring diagram provided in the full installation guide (not included here).
- Install the cable holder in a convenient location near the charging station.

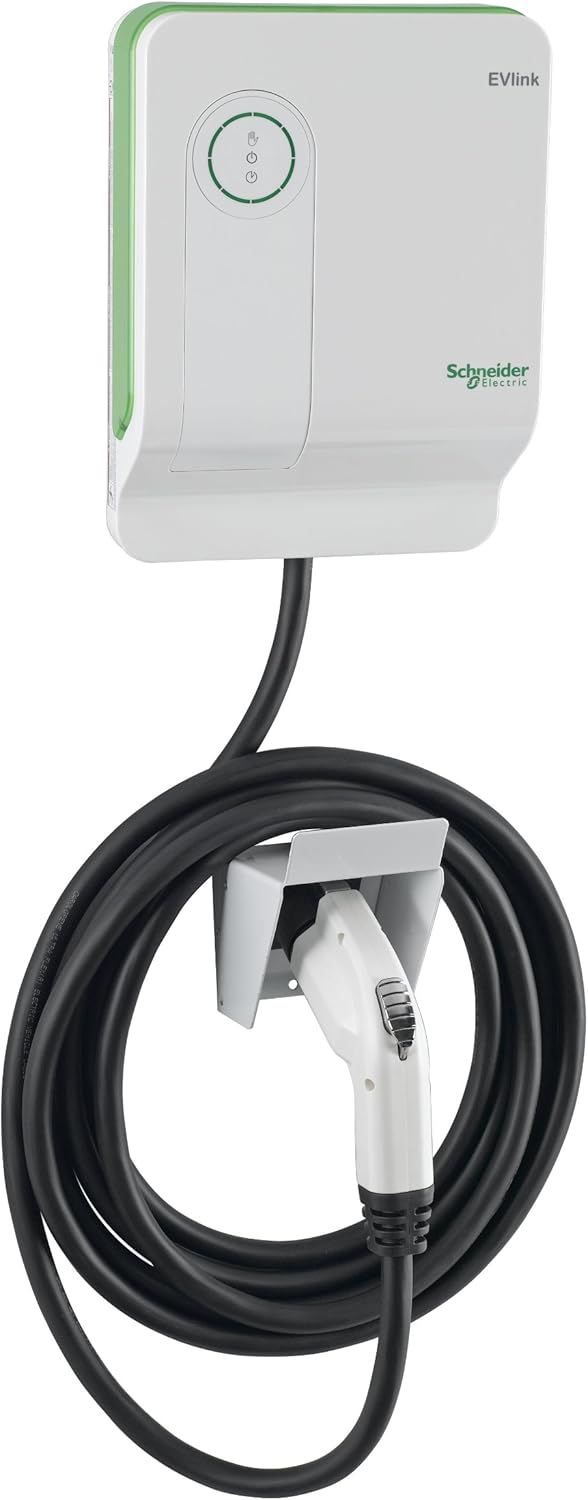

Figure 3.1: EVlink EV230WS charging station mounted with cable holder.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Operating the EVlink EV230WS is straightforward. Follow these steps to charge your electric vehicle:
4.1 ഒരു ചാർജ് ആരംഭിക്കൽ
- Ensure the charging station is powered on and the vehicle is ready to receive a charge.
- Take the J1772 connector from its holder.
- Insert the J1772 connector firmly into your electric vehicle's charging port. You may hear a click as the vehicle communicates with the unit and the internal relay engages.
- The segmented LED display on the charging station will illuminate, indicating that charging has begun.
4.2 LED ഡിസ്പ്ലേ മനസ്സിലാക്കൽ
The intuitive LED display provides visual feedback on the charging process:
- മിന്നുന്ന ലൈറ്റുകൾ: Indicate that the vehicle is actively charging. The lights move around a circle, approximating the charging duration.
- സോളിഡ് ലൈറ്റുകൾ: Once the vehicle is fully charged, the blinking will stop, and a segment of the circle will remain solid, indicating the approximate hours of charge required.
- ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ: Additional lights identify if the charger is ready to use or requires attention (e.g., fault condition).
4.3 Delay Feature
The EVlink EV230WS includes a delay feature. Consult your vehicle's manual or the full EVlink product documentation for specific instructions on how to utilize this feature to manage charging times, potentially saving energy costs.
4.4 Stopping a Charge
To stop charging, press the stop button on the charging station or disconnect the J1772 connector from your vehicle's charging port. Ensure the vehicle has completed its charging cycle or is safely disconnected before removing the connector.
4.5 ഓട്ടോ റീസ്റ്റാർട്ട് ഫീച്ചർ
ഒരു പവർ ഈ സാഹചര്യത്തിൽtage or fault, the auto-restart feature ensures that your car will continue to charge once power is restored or the fault is cleared. The unit also features automatic shut-off at 100 percent charge.
5. പരിപാലനം
The EVlink EV230WS charging station is designed for minimal maintenance. Regular inspection and cleaning will help ensure optimal performance and longevity.
- വൃത്തിയാക്കൽ: ചാർജിംഗ് സ്റ്റേഷന്റെ പുറംഭാഗം ഇടയ്ക്കിടെ മൃദുവായ, ഡി-ടച്ച് ഉപയോഗിച്ച് തുടയ്ക്കുക.amp തുണി. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്. വൃത്തിയാക്കുന്നതിന് മുമ്പ് യൂണിറ്റ് ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- കേബിളും കണക്ടറും പരിശോധന: Regularly inspect the charging cable and J1772 connector for any signs of wear, damage, or fraying. Do not use if damaged.
- വെൻ്റിലേഷൻ: Ensure the area around the charging station remains clear to allow for proper ventilation.
For any internal maintenance or repairs, contact qualified service personnel. Do not attempt to open or service the unit yourself.
6. പ്രശ്നപരിഹാരം
If you encounter issues with your EVlink EV230WS charging station, refer to the following basic troubleshooting steps. For more complex problems, contact customer support.
6.1 ചാർജിംഗ് ആരംഭിക്കുന്നില്ല
- പവർ പരിശോധിക്കുക: Ensure the circuit breaker for the charging station is in the ON position.
- കണക്റ്റർ കണക്ഷൻ: Verify that the J1772 connector is fully and securely inserted into the vehicle's charging port.
- Vehicle Status: Confirm your vehicle is ready to accept a charge (e.g., not set to a delayed charge schedule).
- ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ: Observe the charging station's indicator lights for any fault codes or warnings.
6.2 സ്ലോ ചാർജിംഗ്
- വാഹന ക്രമീകരണങ്ങൾ: നിങ്ങളുടെ വാഹനത്തിന്റെ ചാർജിംഗ് ക്രമീകരണങ്ങൾ പരിശോധിക്കുക; ചില വാഹനങ്ങൾ ചാർജിംഗ് കറന്റ് ക്രമീകരിക്കാൻ അനുവദിക്കുന്നു.
- വൈദ്യുതി വിതരണം: Ensure the charging station is receiving the correct 208V or 240V input.
6.3 Unit Not Responding
- പുന et സജ്ജമാക്കുക: Turn off the circuit breaker for the charging station, wait 30 seconds, then turn it back on.
- കേടുപാടുകൾക്കായി പരിശോധിക്കുക: Visually inspect the unit, cable, and connector for any visible damage.
If troubleshooting steps do not resolve the issue, contact Schneider Electric customer support for further assistance.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| നിർമ്മാതാവ് | ഷ്നൈഡർ ഇലക്ട്രിക് |
| ഭാഗം നമ്പർ | EV230WS |
| ഇനം മോഡൽ നമ്പർ | EV230WS |
| ചാർജിംഗ് Ampഉന്മേഷം | 30 Amp |
| ഇൻപുട്ട് വോളിയംtage | 208V അല്ലെങ്കിൽ 240V എസി |
| വാട്ട്tage | 7.2 കെ.ഡബ്ല്യു |
| പവർ ഉറവിടം | AC (Grid Power) |
| ഇനത്തിൻ്റെ ഭാരം | 18.65 പൗണ്ട് |
| ഉൽപ്പന്ന അളവുകൾ | 12.7 x 9.5 x 4.4 ഇഞ്ച് |
| മൗണ്ടിംഗ് തരം | മതിൽ മൗണ്ട് |
| സർട്ടിഫിക്കേഷൻ | UL |
| Charging Access | അനിയന്ത്രിതമായ |
| EV Connector Standard | SAEJ1772 |
8. വാറൻ്റി വിവരങ്ങൾ
For detailed warranty information regarding your Schneider Electric EVlink EV230WS charging station, please refer to the official documentation included with your product or visit the Schneider Electric webസൈറ്റ്. വാറന്റി നിബന്ധനകളും വ്യവസ്ഥകളും പ്രദേശത്തിനും വാങ്ങൽ തീയതിക്കും അനുസരിച്ച് വ്യത്യാസപ്പെടാം.
9. ഉപഭോക്തൃ പിന്തുണ
Schneider Electric offers expanded customer support services to assist with any questions or issues you may have. For technical assistance, troubleshooting guidance, or warranty claims, please contact Schneider Electric customer support through their official webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ ഉൽപ്പന്ന പാക്കേജിംഗിൽ നൽകിയിരിക്കുന്ന ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ.
Online resources, including FAQs and additional documentation, may also be available on the Schneider Electric webസൈറ്റ്.
