ആമുഖം
Thank you for choosing the Hunter Fan Builder Deluxe Ceiling Fan. This manual provides comprehensive instructions for the safe and efficient installation, operation, and maintenance of your new ceiling fan. Please read all instructions carefully before beginning installation to ensure proper function and safety.
പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
തീ, വൈദ്യുതാഘാതം, വ്യക്തിപരമായ പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന് ഈ ഉപകരണം ഇൻസ്റ്റാൾ ചെയ്യുമ്പോഴും പ്രവർത്തിപ്പിക്കുമ്പോഴും എല്ലായ്പ്പോഴും അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക.
- മുന്നറിയിപ്പ്: സാധ്യമായ വൈദ്യുത ആഘാതം ഒഴിവാക്കാൻ, നിങ്ങളുടെ ഫാൻ ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനുമുമ്പ്, മതിൽ സ്വിച്ച് ലൊക്കേഷനുമായി ബന്ധപ്പെട്ട ഔട്ട്ലെറ്റ് ബോക്സിലേക്ക് സർക്യൂട്ട് ബ്രേക്കറുകൾ ഓഫ് ചെയ്തുകൊണ്ട് പവർ വിച്ഛേദിക്കുക.
- മുന്നറിയിപ്പ്: All wiring must be in accordance with national and local electrical codes. If you are unfamiliar with wiring, use a qualified electrician.
- മുന്നറിയിപ്പ്: To reduce the risk of personal injury, do not bend the blade brackets when installing the brackets, balancing the blades, or cleaning the fan.
- മുന്നറിയിപ്പ്: കറങ്ങുന്ന ഫാൻ ബ്ലേഡുകൾക്കിടയിൽ വിദേശ വസ്തുക്കൾ തിരുകരുത്.
- Ensure the mounting structure can support the fan's weight (8.3 kg / 18.3 lbs).
- തറയിൽ നിന്ന് ഫാൻ ബ്ലേഡുകളുടെ അടിഭാഗം വരെ കുറഞ്ഞത് 7 അടി അകലം പാലിക്കുക.
പാക്കേജ് ഉള്ളടക്കം
Verify that all components listed below are included in your package before beginning installation:
- ഫാൻ മോട്ടോർ അസംബ്ലി
- 5 Reversible Fan Blades
- Light Kit with Glass Bowl
- 2 x 9W Light Bulbs
- 3-ഇഞ്ച് ഡൗൺറോഡ്
- Pull Chain for Fan Speed Control
- Pull Chain for Light Control
- മൗണ്ടിംഗ് ഹാർഡ്വെയർ കിറ്റ്
- നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)

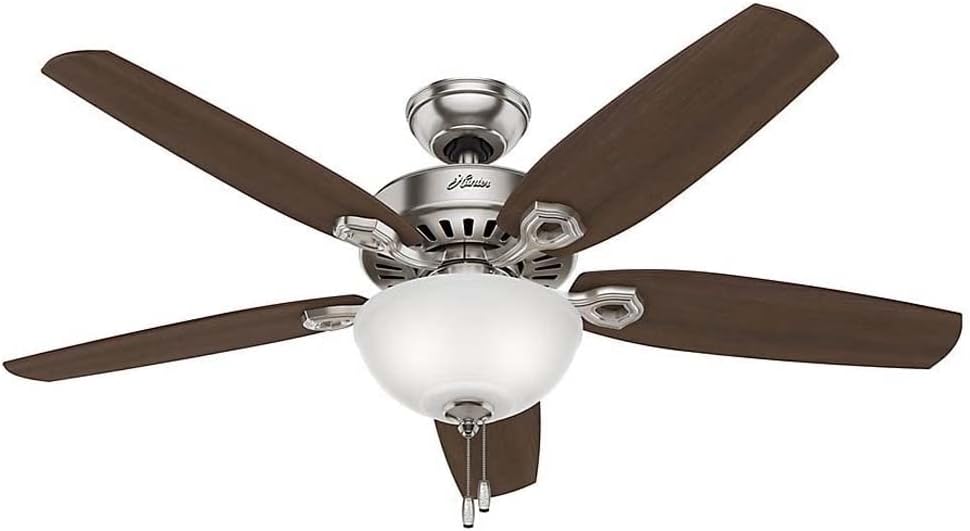

Image: The Hunter Fan Builder Deluxe Ceiling Fan, showcasing its polished nickel finish and five reversible blades, with the integrated light kit and pull chains visible.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Follow these steps for proper installation of your ceiling fan:
- പവർ ഓഫ് ചെയ്യുക: Before starting, ensure power is disconnected at the circuit breaker.
- മൗണ്ടിംഗ് ബ്രാക്കറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Securely attach the mounting bracket to the ceiling outlet box. Ensure the outlet box is directly supported by the building structure.
- ഡൗൺറോഡ് കൂട്ടിച്ചേർക്കുക: Insert the downrod through the canopy and connect it to the fan motor assembly.
- ഹാംഗ് ഫാൻ: ഫാൻ അസംബ്ലി ശ്രദ്ധാപൂർവ്വം ഉയർത്തി മൗണ്ടിംഗ് ബ്രാക്കറ്റിൽ തൂക്കിയിടുക.
- ഇലക്ട്രിക്കൽ കണക്ഷനുകൾ ഉണ്ടാക്കുക: Connect the fan's electrical wires to the household wiring according to the wiring diagram provided in the separate wiring guide (if applicable) or standard electrical practices (e.g., black to black, white to white, green/bare to ground).
- സുരക്ഷിത മേലാപ്പ്: Slide the canopy up and secure it to the mounting bracket.
- ഫാൻ ബ്ലേഡുകൾ ഘടിപ്പിക്കുക: Secure each of the five reversible blades to the blade holders, then attach the blade holders to the motor. Ensure all screws are tightened.
- ലൈറ്റ് കിറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Connect the light kit wiring and attach the light kit assembly to the bottom of the fan motor housing. Install the included 9W light bulbs.
- Attach Glass Bowl: Secure the glass bowl to the light kit.
Image: The Hunter Fan Builder Deluxe Ceiling Fan elegantly installed in a living room, demonstrating its suitability for interior spaces.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your Hunter Fan Builder Deluxe fan is designed for ease of use with convenient pull chain controls.
ഫാൻ സ്പീഡ് നിയന്ത്രണം
The fan features a 3-speed WhisperWind motor. Locate the pull chain for fan speed control (typically the longer chain). Pull the chain repeatedly to cycle through the speed settings:
- First pull: High speed
- Second pull: Medium speed
- Third pull: Low speed
- Fourth pull: Off
പ്രകാശ നിയന്ത്രണം
The integrated light kit is controlled by a separate pull chain (typically the shorter chain). Pull the chain to turn the light on or off.
ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view of the pull chains extending from the fan's light kit, used for controlling fan speed and light.
റിവേഴ്സിബിൾ മോട്ടോർ ഫംഗ്ഷൻ
Your fan has a reversible motor for year-round comfort. A small switch on the fan motor housing allows you to change the direction of blade rotation:
- സമ്മർ മോഡ് (എതിർ ഘടികാരദിശയിൽ): വായുപ്രവാഹം ഒരു തണുപ്പിക്കൽ കാറ്റ് സൃഷ്ടിക്കുന്നു.
- വിന്റർ മോഡ് (ഘടികാരദിശയിൽ): Airflow pushes warm air down, recirculating heat.
To change direction, ensure the fan is off and the blades have stopped completely before flipping the switch.
മെയിൻ്റനൻസ്
Regular maintenance ensures the longevity and optimal performance of your Hunter Fan.
- വൃത്തിയാക്കൽ: മൃദുവായ, ലിന്റ് രഹിത തുണി ഉപയോഗിച്ച് ഫാൻ ബ്ലേഡുകളും മോട്ടോർ ഹൗസിംഗും ഇടയ്ക്കിടെ പൊടി തുടയ്ക്കുക. അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്, കാരണം അവ ഫിനിഷിന് കേടുവരുത്തും.
- ലൈറ്റ് ബൾബ് മാറ്റിസ്ഥാപിക്കൽ: Ensure power is off before replacing bulbs. Use only bulbs of the specified wattage (9W LED or equivalent).
- സ്ക്രൂകൾ മുറുക്കുക: Periodically check all screws on the fan blades and mounting hardware to ensure they are secure. Loose screws can cause wobbling or noise.

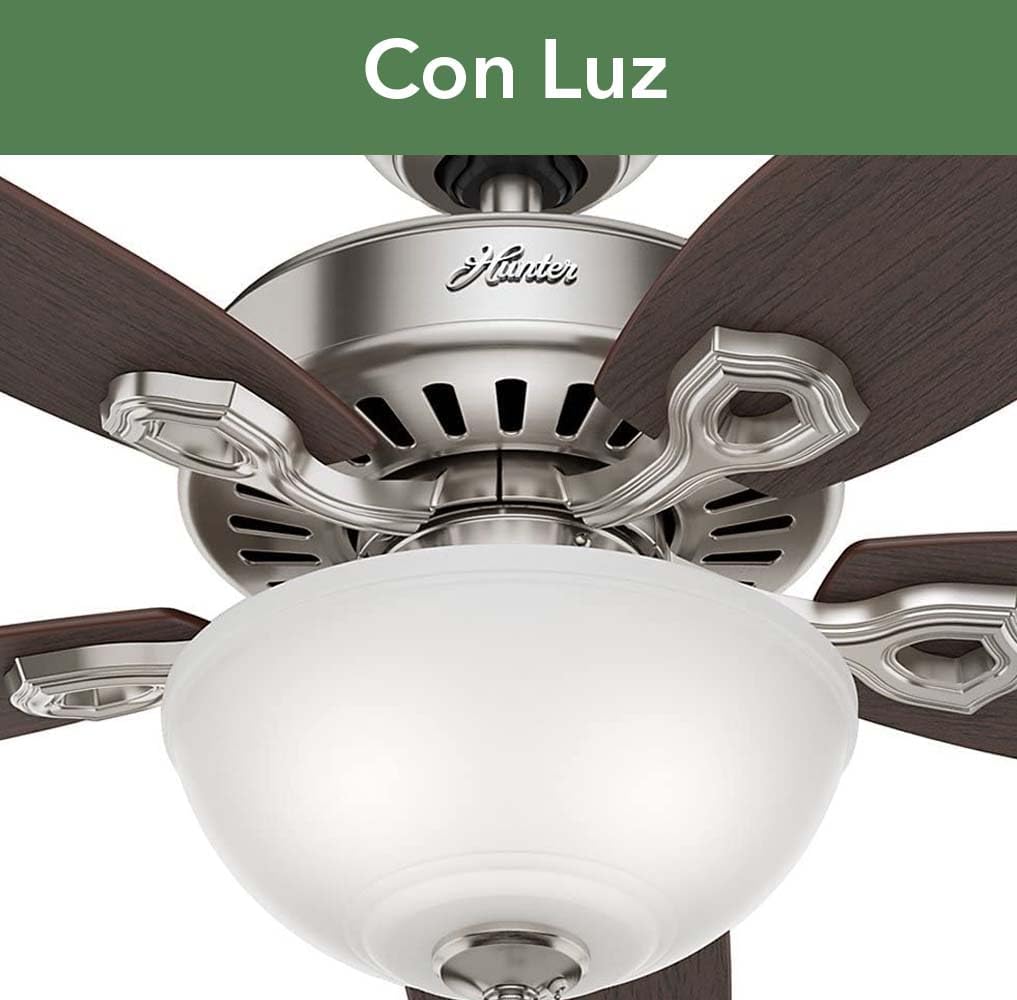

ചിത്രം: വിശദമായ ഒരു ചിത്രം view of the fan's light kit, featuring the frosted glass bowl, which houses the light bulbs.
ട്രബിൾഷൂട്ടിംഗ്
നിങ്ങളുടെ ഫാനിൽ പ്രശ്നങ്ങൾ അനുഭവപ്പെടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഫാൻ ആരംഭിക്കുന്നില്ല | No power to fan; Loose wire connections; Motor switch not engaged. | Check circuit breaker; Verify all wire connections are secure; Ensure pull chain is in the 'on' position. |
| ഫാൻ കുലുങ്ങുന്നു | അയഞ്ഞ ബ്ലേഡ് സ്ക്രൂകൾ; അസന്തുലിതമായ ബ്ലേഡുകൾ; അയഞ്ഞ മൗണ്ടിംഗ് ബ്രാക്കറ്റ്. | Tighten all blade screws; Use a balancing kit (not included) if necessary; Ensure mounting bracket is securely fastened. |
| ലൈറ്റ് പ്രവർത്തിക്കുന്നില്ല | Loose wire connections; Faulty bulb; Light kit switch off. | Check light kit wiring; Replace bulb; Ensure light pull chain is in the 'on' position. |
| ശബ്ദായമാനമായ പ്രവർത്തനം | Loose screws; Fan not level; Bearings need lubrication (rare for sealed bearings). | Tighten all screws; Ensure fan is mounted level; Contact customer support if noise persists after checking connections. |
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| നിർമ്മാതാവ് | ഹണ്ടർ ഫാൻ |
| മോഡൽ നമ്പർ | 53090 |
| വലിപ്പം | 52 inches (132 cm) diameter |
| നിറം | മിനുക്കിയ നിക്കൽ |
| ശൈലി | പരമ്പരാഗത |
| മെറ്റീരിയൽ | അലോയ് സ്റ്റീൽ |
| പവർ ഉറവിടം | കോർഡഡ് ഇലക്ട്രിക് |
| വാല്യംtage | 120 വോൾട്ട് |
| വാട്ട്tagഇ (ഫാൻ) | 64 വാട്ട്സ് |
| എയർ ഫ്ലോ കപ്പാസിറ്റി | മിനിറ്റിന് 5110 ക്യുബിക് അടി |
| ലൈറ്റ് ബൾബ് തരം | Electric (2 x 9W included) |
| ബ്ലേഡുകളുടെ എണ്ണം | 5 (തിരിച്ചുവിടാവുന്നത്) |
| പ്രത്യേക സവിശേഷതകൾ | 3 speeds, WhisperWind motor, Pull Chain Control |
| ഭാരം | 8300 ഗ്രാം (18.3 പൗണ്ട്) |
| അളവുകൾ (LxWxH) | 132.1 സെ.മീ x 132.1 സെ.മീ x 42.6 സെ.മീ |

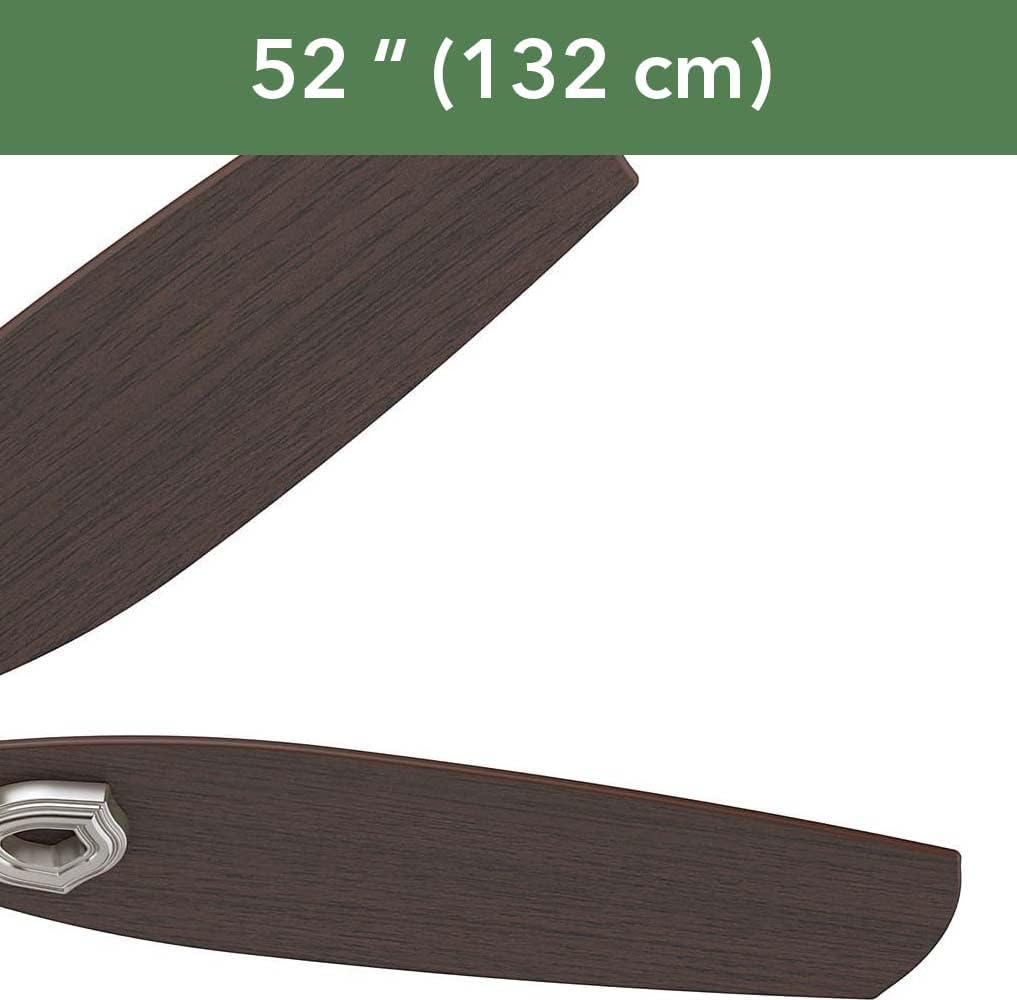

Image: A visual representation highlighting the 52-inch (132 cm) diameter of the fan, indicating its size.
വാറൻ്റിയും പിന്തുണയും
Hunter Fan Company stands behind the quality of its products.
വാറൻ്റി വിവരങ്ങൾ
This Hunter Fan Builder Deluxe Ceiling Fan comes with a limited lifetime motor warranty, ensuring peace of mind regarding the fan's core functionality. Please refer to the warranty card included in your original packaging for full terms and conditions.
ഉപഭോക്തൃ പിന്തുണ
For technical assistance, replacement parts, or warranty claims, please visit the official Hunter Fan website or contact their customer service department. Have your model number (53090) and purchase information ready when contacting support.
ഓൺലൈൻ പിന്തുണ: www.hunterfan.com/support
ഫോൺ പിന്തുണ: Refer to the contact information on the Hunter Fan webനിങ്ങളുടെ പ്രദേശത്തിനായുള്ള സൈറ്റ്.
