ആമുഖം
SINGER® 14HD854 ഹെവി ഡ്യൂട്ടി സെർജറിനുള്ള സമഗ്രമായ നിർദ്ദേശങ്ങൾ ഈ മാനുവലിൽ ലഭ്യമാണ്. പ്രാരംഭ സജ്ജീകരണവും പ്രവർത്തനവും മുതൽ അറ്റകുറ്റപ്പണികളും ട്രബിൾഷൂട്ടിംഗും വരെ ഇത് ഉൾക്കൊള്ളുന്നു, ഇത് നിങ്ങളുടെ മെഷീനിൽ നിന്ന് പരമാവധി പ്രയോജനം നേടുന്നുവെന്ന് ഉറപ്പാക്കുന്നു. ഈടുനിൽക്കുന്നതിനും ഉയർന്ന പ്രകടനത്തിനുമായി രൂപകൽപ്പന ചെയ്തിരിക്കുന്ന ഈ സെർജർ, വിവിധതരം തുണിത്തരങ്ങളിൽ പ്രൊഫഷണൽ നിലവാരമുള്ള സീമുകളും ഫിനിഷുകളും നേടുന്നതിന് അനുയോജ്യമാണ്.
ചിത്രം: മുൻഭാഗം view SINGER 14HD854 ഹെവി ഡ്യൂട്ടി സെർജറിന്റെ, ഷോasing അതിന്റെ കരുത്തുറ്റ രൂപകൽപ്പനയും വർണ്ണാഭമായ നൂലിന്റെ നാല് സ്പൂളുകളും ഉപയോഗിക്കാൻ തയ്യാറാണ്.
സജ്ജമാക്കുക
അൺപാക്കിംഗും പ്ലേസ്മെന്റും
സെർജർ അതിന്റെ പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. തുണി കൈകാര്യം ചെയ്യുന്നതിന് മതിയായ ഇടമുള്ള ഒരു സ്ഥിരതയുള്ള, പരന്ന പ്രതലത്തിൽ മെഷീൻ സ്ഥാപിക്കുക.
പവർ കണക്ഷൻ
പവർ കോർഡ് മെഷീനുമായി ബന്ധിപ്പിക്കുക, തുടർന്ന് അനുയോജ്യമായ ഒരു ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റുമായി ബന്ധിപ്പിക്കുക.
മെഷീൻ ത്രെഡിംഗ്
SINGER 14HD854-ൽ എളുപ്പത്തിൽ ഉപയോഗിക്കുന്നതിനായി കളർ-കോഡഡ് ത്രെഡിംഗ് സിസ്റ്റം ഉണ്ട്. ശരിയായ ത്രെഡിംഗിനായി മെഷീനിലും ഈ മാനുവലിലും നൽകിയിരിക്കുന്ന ഡയഗ്രമുകൾ പിന്തുടരുക.
ചിത്രം: മുകളിൽ view സെർജറിന്റെ, നാല് ത്രെഡുകളിലും ഓരോന്നിനും ത്രെഡിംഗ് പ്രക്രിയ ലളിതമാക്കുന്ന കളർ-കോഡഡ് ഗൈഡുകൾ എടുത്തുകാണിക്കുന്നു.
ചിത്രം: വശം view SINGER 14HD854 സെർജറിന്റെ, സ്പൂളുകളിൽ നിന്ന് ടെൻഷൻ ഡിസ്കുകളിലൂടെയും ഗൈഡുകളിലൂടെയും ത്രെഡുകളുടെ പാത ചിത്രീകരിക്കുന്നു.
ത്രെഡിംഗിനുള്ള ഘട്ടങ്ങൾ:
- പ്രഷർ ഫൂട്ടും സൂചി ബാറും അവയുടെ ഏറ്റവും ഉയർന്ന സ്ഥാനത്തേക്ക് ഉയർത്തുക.
- ഓരോ ത്രെഡിനും കളർ-കോഡ് ചെയ്ത ഗൈഡുകൾ പിന്തുടരുക, മുകളിലെ ലൂപ്പറിൽ നിന്ന് ആരംഭിച്ച്, പിന്നീട് താഴത്തെ ലൂപ്പറിൽ, ഒടുവിൽ സൂചികൾ വരെ.
- ടെൻഷൻ ഡിസ്കുകളിൽ ത്രെഡുകൾ ശരിയായി ഘടിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- സൂചി കണ്ണുകളിലൂടെ മുന്നിൽ നിന്ന് പിന്നിലേക്ക് നൂലുകൾ വലിക്കുക.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
അടിസ്ഥാന തുന്നൽ
ബ്ലൈൻഡ് ഹെമുകൾ, റോൾഡ് ഹെമുകൾ, ഫ്ലാറ്റ്ലോക്കിംഗ്, ഫിനിഷിംഗ് റോ എഡ്ജുകൾ എന്നിവയുൾപ്പെടെ വിവിധ തുന്നൽ തരങ്ങൾക്കായി SINGER 14HD854 2, 3, അല്ലെങ്കിൽ 4-ത്രെഡ് ഓപ്ഷനുകൾ വാഗ്ദാനം ചെയ്യുന്നു.
ചിത്രം: ചുവന്ന തുണിയിൽ തുന്നലുകൾ തുന്നാനും പൂർത്തിയാക്കാനുമുള്ള കഴിവ് പ്രകടമാക്കുന്ന സെർജർ.
തുന്നലിന്റെ നീളവും വീതിയും ക്രമീകരിക്കൽ:
- ക്രമീകരിക്കാവുന്ന തുന്നൽ നീളം: incre അനുസരിച്ച് തുന്നലിന്റെ ആകൃതി ഇഷ്ടാനുസൃതമാക്കുകasinഗ്രാം അല്ലെങ്കിൽ കുറവ്asinതുന്നലുകൾക്കിടയിലുള്ള ദൂരം g. ആപ്ലിക്ക്, ബേസ്റ്റിംഗ് പോലുള്ള വിവിധ സാങ്കേതിക വിദ്യകൾക്ക് ഉപയോഗപ്രദമാണ്.
- ക്രമീകരിക്കാവുന്ന തുന്നൽ വീതി: ആവശ്യാനുസരണം ഇടത്തുനിന്ന് വലത്തോട്ട് തുന്നലിന്റെ വലുപ്പം പരിഷ്കരിക്കുക, അങ്ങനെ അത് ഇടുങ്ങിയതോ വീതിയുള്ളതോ ആകാം.
ഡിഫറൻഷ്യൽ ഫീഡ്
പൂർണ്ണമായും ക്രമീകരിക്കാവുന്ന ഡിഫറൻഷ്യൽ ഫീഡ് തുണിയുടെ തുല്യമായ ഫീഡ് ഉറപ്പാക്കുന്നു, പ്രത്യേകിച്ച് സ്ട്രെച്ച് അല്ലെങ്കിൽ ബയസ്-കട്ട് തുണിത്തരങ്ങളിൽ വലിച്ചുനീട്ടലോ പൊട്ടലോ തടയുന്നു. വ്യത്യസ്ത തുണിത്തരങ്ങൾക്ക് ആവശ്യാനുസരണം ക്രമീകരിക്കുക.
ചിത്രം: കറുത്ത തുണിയിൽ സെർജർ പ്രോസസ്സ് ചെയ്യുന്നു, ഇത് കൃത്യവും തുല്യവുമായ തുന്നൽ കാണിക്കുന്നു.
മുറിക്കുന്ന കത്തി
കട്ടിയുള്ള തുണിത്തരങ്ങൾ എളുപ്പത്തിൽ മുറിക്കുന്നതിനായി സെർജറിൽ 60% വലിയ കട്ടിംഗ് കത്തി ഉണ്ട്. ആവശ്യമില്ലാത്തപ്പോൾ ട്രിം ചെയ്യുന്നത് തടയാൻ മുകളിലെ കത്തി വേർപെടുത്താവുന്നതാണ്.

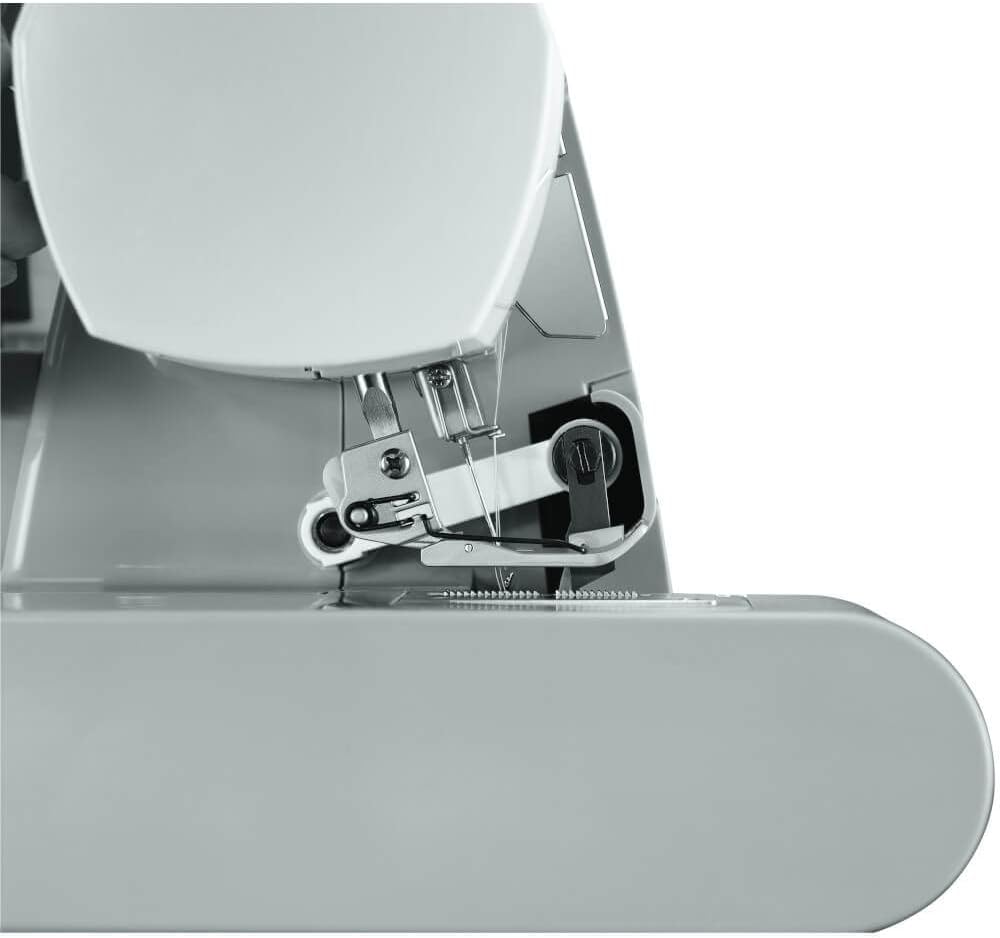

ചിത്രം: ഒരു ക്ലോസ്-അപ്പ് view സൂചിയുടെയും മുറിക്കൽ സംവിധാനത്തിന്റെയും, സെർജറിന്റെ പ്രവർത്തനത്തിന്റെ കൃത്യത വ്യക്തമാക്കുന്നു.
ചിത്രം: വിശദമായ ഒരു ചിത്രം view കറുത്ത തുണിയിൽ പൂർണമായി പൂർത്തിയാക്കിയ തുന്നൽ, സെർജറിന്റെ ഉയർന്ന നിലവാരമുള്ള ഔട്ട്പുട്ട് പ്രകടമാക്കുന്നു.
മെയിൻ്റനൻസ്
വൃത്തിയാക്കൽ
മെഷീനിൽ നിന്നുള്ള ലിന്റ്, തുണി അവശിഷ്ടങ്ങൾ, പ്രത്യേകിച്ച് ലൂപ്പർ ഭാഗത്തിന് ചുറ്റും, സൂചി പ്ലേറ്റിനടിയിൽ എന്നിവ പതിവായി വൃത്തിയാക്കുക. ഉൾപ്പെടുത്തിയിരിക്കുന്ന ലിന്റ് ബ്രഷ് ഉപയോഗിക്കുക. സ്ക്രാപ്പ് ബാഗ് അവശിഷ്ടങ്ങൾ സൂക്ഷിക്കാൻ സഹായിക്കുന്നു.
ലൂബ്രിക്കേഷൻ
മികച്ച പ്രകടനത്തിനായി പൂർണ്ണ മാനുവലിൽ (ഇവിടെ നൽകിയിട്ടില്ല) വിശദമായ ലൂബ്രിക്കേഷൻ പോയിന്റുകൾ കാണുക. തയ്യൽ മെഷീൻ ഓയിൽ മാത്രം ഉപയോഗിക്കുക.
സൂചി മാറ്റിസ്ഥാപിക്കൽ
സൂചികൾ പതിവായി മാറ്റുക, പ്രത്യേകിച്ച് വ്യത്യസ്ത തരം തുണിത്തരങ്ങൾ ഉപയോഗിച്ച് പ്രവർത്തിക്കുമ്പോഴോ തുന്നലുകൾ അസമമായി കാണപ്പെടുമ്പോഴോ. സെർജറുകൾക്ക് ശരിയായ തരവും വലുപ്പവും സൂചികൾ ഉപയോഗിക്കുക.
ട്രബിൾഷൂട്ടിംഗ്
നിങ്ങൾ നേരിട്ടേക്കാവുന്ന പൊതുവായ പ്രശ്നങ്ങളെ ഈ വിഭാഗം അഭിസംബോധന ചെയ്യുന്നു.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഒഴിവാക്കിയ തുന്നലുകൾ | തെറ്റായ ത്രെഡിംഗ്, വളഞ്ഞ സൂചി, തെറ്റായ സൂചി തരം, അനുചിതമായ ടെൻഷൻ. | മെഷീൻ വീണ്ടും ത്രെഡ് ചെയ്യുക, സൂചി മാറ്റിസ്ഥാപിക്കുക, ശരിയായ സൂചി ഉപയോഗിക്കുക, ടെൻഷൻ ക്രമീകരിക്കുക. |
| ത്രെഡ് ബ്രേക്കേജ് | തെറ്റായ ത്രെഡിംഗ്, ഉയർന്ന ടെൻഷൻ, മോശം ഗുണനിലവാരമുള്ള നൂൽ, നൂൽ പാതയിലെ കേടുപാട്. | ത്രെഡിംഗ് പരിശോധിക്കുക, ടെൻഷൻ കുറയ്ക്കുക, ഗുണനിലവാരമുള്ള ത്രെഡ് ഉപയോഗിക്കുക, കേടുപാടുകൾക്കായി ത്രെഡ് പാത്ത് പരിശോധിക്കുക. |
| തുണി ഉരയ്ക്കൽ/വലിക്കൽ | തെറ്റായ ഡിഫറൻഷ്യൽ ഫീഡ് ക്രമീകരണം, അനുചിതമായ ടെൻഷൻ. | ഡിഫറൻഷ്യൽ ഫീഡ് ക്രമീകരിക്കുക, ടെൻഷൻ ക്രമീകരണങ്ങൾ ഫൈൻ-ട്യൂൺ ചെയ്യുക. |
സ്പെസിഫിക്കേഷനുകൾ
- മോഡൽ: സിംഗർ 14HD854 ഹെവി ഡ്യൂട്ടി സെർജർ
- തുന്നൽ വേഗത: മിനിറ്റിൽ 1,300 തുന്നലുകൾ വരെ
- ത്രെഡ് ശേഷി: 2-3-4 ത്രെഡ് ഓപ്ഷനുകൾ
- ബിൽറ്റ്-ഇൻ തുന്നലുകൾ: 8 തുന്നൽ തരങ്ങൾ
- മുറിക്കുന്ന കത്തി: മറ്റ് സിംഗർ സെർജറുകളേക്കാൾ 60% വലുത്, ചലിക്കുന്ന അപ്പർ കത്തി
- ഫ്രെയിം: ഹെവി ഡ്യൂട്ടി മെറ്റൽ ഫ്രെയിം
- ലൈറ്റിംഗ്: രണ്ട് എൽഇഡി ലൈറ്റുകൾ
- അളവുകൾ: 14 x 11 x 11.5 ഇഞ്ച്
- ഇനത്തിൻ്റെ ഭാരം: 13.46 പൗണ്ട്
- ഉൾപ്പെടുത്തിയ ഘടകങ്ങൾ: ട്വീസറുകൾ, സ്പ്രെഡർ, സൂചികൾ, സ്ക്രൂഡ്രൈവർ, 4 സ്പൂൾ ഹോൾഡറുകൾ, സ്പെയർ ലോവർ നൈഫ്, സ്ക്രാപ്പ് ബാഗ്, ലിന്റ് ബ്രഷ്
ചിത്രം: സെർജറിന്റെ മെക്കാനിസത്തിന്റെ ഒരു ആന്തരിക ഡയഗ്രം, ശക്തമായ നിർമ്മാണവും പ്രധാന ഘടകങ്ങളും ചിത്രീകരിക്കുന്നു.
വാറൻ്റിയും പിന്തുണയും
വാറന്റി വിവരങ്ങൾക്കും സാങ്കേതിക പിന്തുണയ്ക്കും, ദയവായി ഔദ്യോഗിക SINGER കാണുക. webസൈറ്റ് സന്ദർശിക്കുക അല്ലെങ്കിൽ SINGER ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
ഓൺലൈൻ ഉറവിടങ്ങൾ: ഔദ്യോഗിക SINGER സന്ദർശിക്കുക webപതിവുചോദ്യങ്ങൾ, വീഡിയോ ട്യൂട്ടോറിയലുകൾ, ഡൗൺലോഡ് ചെയ്യാവുന്ന മാനുവലുകൾ എന്നിവയ്ക്കുള്ള സൈറ്റ്.
പിന്തുണയുമായി ബന്ധപ്പെടുക: SINGER ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിനുള്ള വിശദാംശങ്ങൾ സാധാരണയായി അവരുടെ ഔദ്യോഗിക വെബ്സൈറ്റിൽ കാണാം. webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ ഉൽപ്പന്നത്തിൽ ഉൾപ്പെടുത്തിയിരിക്കുന്ന ഡോക്യുമെന്റേഷനിൽ.
