ആമുഖം
This manual provides comprehensive instructions for the operation, maintenance, and troubleshooting of your SINGER Mechanical Sewing Machine, Model 1409. Please read this manual thoroughly before using the machine to ensure safe and efficient operation.
The SINGER Promise 1409 is designed as an entry-level sewing machine, known for its lightweight construction, which facilitates easy transport. It includes a versatile range of accessories, such as a darning plate, enabling free-motion sewing.
ചിത്രം 1: ഓവർview of the SINGER Mechanical Sewing Machine 1409.
സജ്ജീകരണവും അസംബ്ലിയും
1 അൺപാക്ക് ചെയ്യുന്നു
തയ്യൽ മെഷീനും എല്ലാ അനുബന്ധ ഉപകരണങ്ങളും പാക്കേജിംഗിൽ നിന്ന് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. ഭാവിയിലെ സംഭരണത്തിനോ ഗതാഗതത്തിനോ വേണ്ടി യഥാർത്ഥ പാക്കേജിംഗ് സൂക്ഷിക്കുക. പാക്കിംഗ് ലിസ്റ്റിൽ പട്ടികപ്പെടുത്തിയിരിക്കുന്ന എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക.
2. പവർ കണക്ഷൻ
Place the machine on a stable, flat surface. Connect the power cord to the machine and then to a suitable electrical outlet. Ensure the foot controller is also connected.
3. ബോബിൻ വൈൻഡിംഗ്
- സ്പൂൾ പിന്നിൽ ഒരു സ്പൂൾ ത്രെഡ് വയ്ക്കുക.
- മുകളിലെ ത്രെഡ് ഗൈഡിലൂടെയും ബോബിൻ വൈൻഡിംഗ് ടെൻഷൻ ഡിസ്കിന് ചുറ്റും ത്രെഡ് ഗൈഡ് ചെയ്യുക.
- ബോബിൻ വൈൻഡർ സ്പിൻഡിൽ ഒരു ഒഴിഞ്ഞ ബോബിൻ വയ്ക്കുക.
- ബോബിൻ വിൻഡർ സ്പിൻഡിൽ വലതുവശത്തേക്ക് തള്ളുക.
- Press the foot controller to wind the bobbin. Stop when the bobbin is full.
- Cut the thread and remove the wound bobbin.
4. ബോബിൻ തിരുകൽ
Open the bobbin cover. Insert the wound bobbin into the bobbin case, ensuring the thread unwinds in the correct direction (usually counter-clockwise). Pull the thread through the tension spring and out through the bobbin case opening. Close the bobbin cover.
5. മുകളിലെ ത്രെഡ് ത്രെഡ് ചെയ്യൽ
Follow the numbered threading path indicated on the machine. This typically involves guiding the thread through the upper thread guide, down through the tension discs, up and around the take-up lever, and finally down to the needle.
ചിത്രം 2: വിശദമായി view of the upper threading path on the SINGER 1409, showing numbered guides for correct thread placement.
6. സൂചി ഇൻസ്റ്റാളേഷൻ
Ensure the machine is turned off. Loosen the needle clamp screw. Insert the new needle with the flat side facing the back of the machine. Push the needle up as far as it will go, then tighten the needle clamp സുരക്ഷിതമായി സ്ക്രൂ ചെയ്യുക.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
1. തുന്നൽ തിരഞ്ഞെടുക്കൽ
The SINGER 1409 offers 9 stitch options, including 6 utility stitches, 2 decorative stitches, and a 1 four-step buttonhole. Rotate the Stitch Selector Dial to choose your desired stitch.
Figure 3: Close-up of the Stitch Selector Dial, illustrating the various stitch patterns available on the SINGER 1409.
2. Stitch Width and Length Adjustment
Adjust the stitch length using the Stitch Length Dial. For stitch width, refer to the stitch selection dial as some stitches have fixed widths or are adjusted in conjunction with the stitch length.
Figure 4: Close-up of the Stitch Length Dial, used to control the length of stitches for different sewing needs.
3. Reverse Stitch
To reinforce seams, press and hold the oversized reverse stitch button. The machine will sew in reverse as long as the button is held down. Release the button to resume forward sewing.
4. സൗജന്യ കൈ തയ്യൽ
Remove the accessory storage compartment to reveal the free arm. This feature is ideal for sewing cylindrical items such as cuffs, sleeves, and pant hems.
5. Twin Needle Capacity
The machine supports twin needle sewing for decorative stitching or creating parallel lines of stitching. Ensure you use a twin needle designed for your machine and thread both needles correctly.
6. ഉൾപ്പെടുത്തിയ ആക്സസറികൾ
Your SINGER 1409 comes with a variety of accessories to enhance your sewing experience. These include various presser feet, bobbins, needles, a seam ripper, and a darning plate for free-motion sewing.

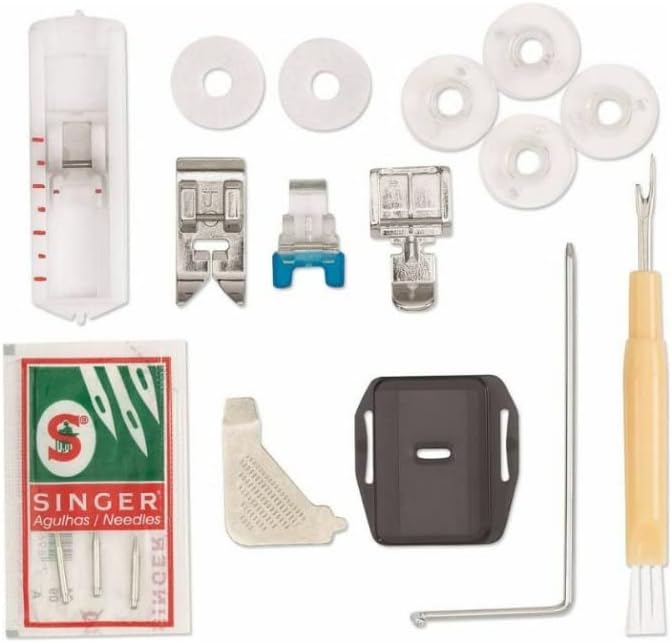

Figure 5: A selection of accessories included with the SINGER 1409, such as various presser feet, bobbins, needles, and a seam ripper.
മെയിൻ്റനൻസ്
1 മെഷീൻ വൃത്തിയാക്കൽ
Regularly clean lint and dust from the bobbin area and feed dogs using the small brush provided or a lint brush. Disconnect the machine from power before cleaning. Do not use compressed air, as it can push lint further into the machine.
2 സൂചി മാറ്റിസ്ഥാപിക്കൽ
Replace the needle frequently, especially after 8-10 hours of sewing or if it becomes bent or dull. A dull or bent needle can cause skipped stitches, fabric damage, or thread breakage.
3. ജനറൽ കെയർ
Keep the machine covered when not in use to protect it from dust. Avoid pulling fabric forcefully through the machine; let the feed dogs do the work. Use only high-quality sewing machine oil if lubrication is required, following specific instructions in a full service manual if available (this model typically does not require user lubrication).
ട്രബിൾഷൂട്ടിംഗ്
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ത്രെഡ് ജാമിംഗ് | Incorrect threading, bobbin incorrectly inserted, lint in bobbin case. | Re-thread the machine completely (both upper and bobbin). Ensure bobbin is inserted correctly. Clean the bobbin case area. |
| സൂചി ബ്രേക്കിംഗ് | Bent needle, incorrect needle size for fabric, pulling fabric while sewing. | Replace with a new, correct size needle. Do not pull fabric; let the feed dogs guide it. |
| ഒഴിവാക്കിയ തുന്നലുകൾ | Bent or dull needle, incorrect needle insertion, improper threading. | Replace needle, ensure flat side of needle faces back. Re-thread machine. |
| Uneven Stitching / Poor Tension | Incorrect tension settings, improper threading, lint in tension discs. | Adjust tension dial. Re-thread machine. Clean tension discs. |
| മെഷീൻ ആരംഭിക്കുന്നില്ല | Power cord not connected, foot controller not connected, bobbin winder engaged. | Check all power connections. Ensure bobbin winder spindle is disengaged. |
If problems persist after attempting these solutions, it is recommended to consult a qualified service technician.
സ്പെസിഫിക്കേഷനുകൾ
- മോഡൽ നമ്പർ: 1409
- ബ്രാൻഡ്: സിംഗർ
- നിറം: വെള്ള
- ഉൽപ്പന്ന അളവുകൾ: 9.06 x 16.54 x 14.17 ഇഞ്ച്
- ഇനത്തിൻ്റെ ഭാരം: 13.64 പൗണ്ട്
- Stitch Options: 9 (6 utility, 2 decorative, 1 four-step buttonhole)
- ഫീച്ചറുകൾ: Twin needle capacity, Free arm, Adjustable stitch width and length, Oversized reverse stitch button
- UPC: 037431883094
- ആദ്യം ലഭ്യമായ തീയതി: ഒക്ടോബർ 17, 2010
- നിർമ്മാതാവ്: ഗായകൻ
വാറൻ്റിയും പിന്തുണയും
Specific warranty information for the SINGER Mechanical Sewing Machine 1409 is not provided in this document. Please refer to the warranty card included with your product or visit the official SINGER webവിശദമായ വാറന്റി നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ്.
For technical support, service, or to purchase replacement parts, please contact SINGER customer service through their official channels. Contact information can typically be found on the SINGER webസൈറ്റ് അല്ലെങ്കിൽ ഉൽപ്പന്ന പാക്കേജിംഗിൽ.
