1. ആമുഖം
The Intex Krystal Clear Sand Filter Pump is designed to keep your above-ground pool water clean, soft, and refreshing. This system utilizes natural sand for effective water filtration, reducing the need for frequent cartridge replacements. It features a 6-function control valve for versatile pool maintenance and a built-in timer for automated operation.

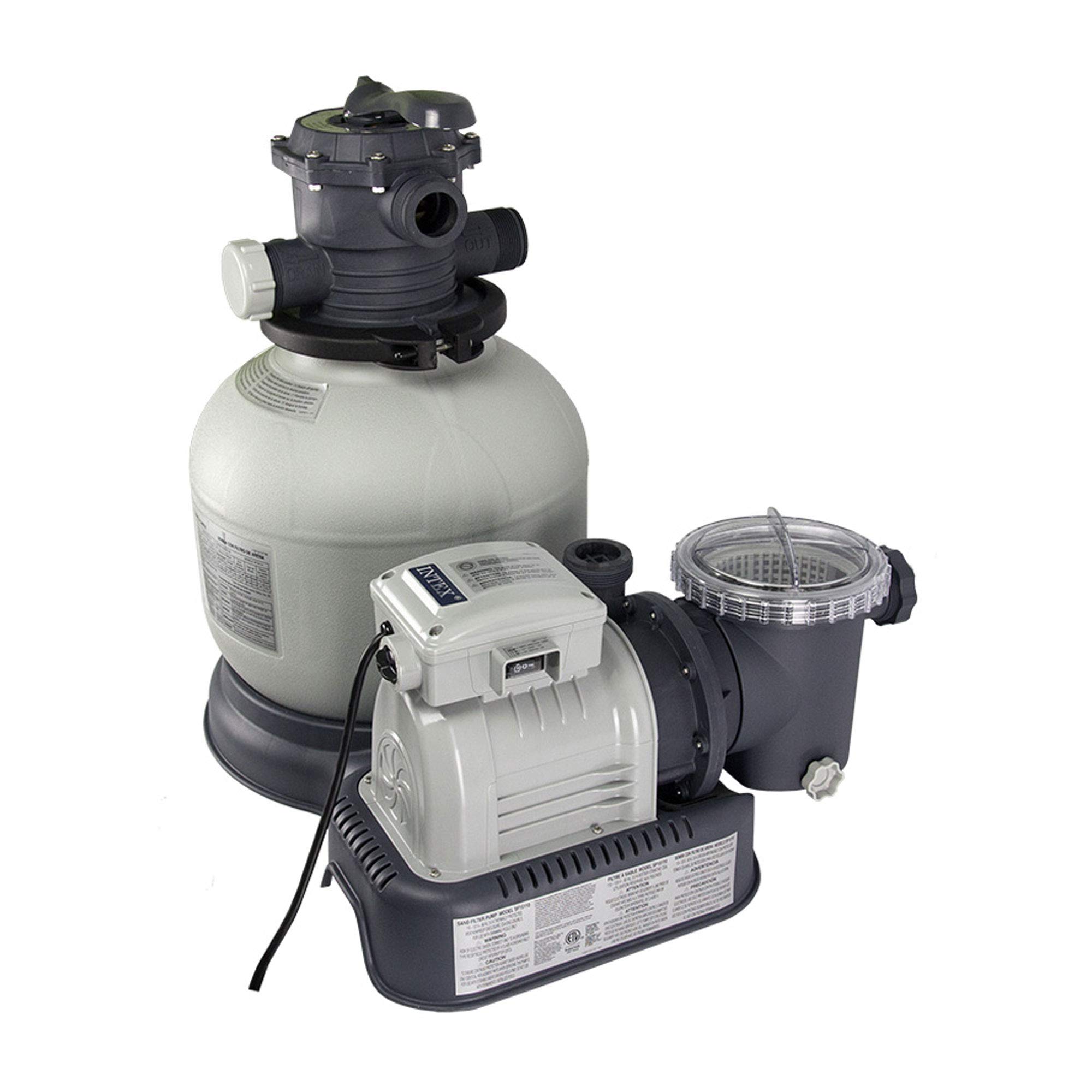

Image 1.1: The Intex Krystal Clear Sand Filter Pump, showing the sand tank, pump motor, and multi-port valve.
2 സുരക്ഷാ വിവരങ്ങൾ
Before installing and operating this product, read, understand, and follow all instructions carefully. Failure to do so can result in serious injury or property damage. Always ensure the pump is disconnected from the power source before performing any maintenance or service.
- Do not operate the pump if the GFCI (Ground Fault Circuit Interrupter) is not functioning correctly. Test the GFCI before each use.
- Ensure the pump is installed on a solid, level surface, at least 10 feet (3.0 meters) from the pool.
- Never operate the pump when people are in the pool.
- പമ്പിൽ നിന്നും വൈദ്യുതി കണക്ഷനുകളിൽ നിന്നും കുട്ടികളെ അകറ്റി നിർത്തുക.
- വൈദ്യുതി ചരട് കുഴിച്ചിടരുത്. പുൽത്തകിടി വെട്ടുന്ന യന്ത്രങ്ങൾ, ഹെഡ്ജ് ട്രിമ്മറുകൾ അല്ലെങ്കിൽ മറ്റ് ഉപകരണങ്ങൾ എന്നിവയാൽ കേടുവരാത്ത സ്ഥലത്ത് ചരട് കണ്ടെത്തുക.
Image 2.1: GFCI plug with Reset and Test buttons. Always test the GFCI before operating the pump.
3. സജ്ജീകരണം
Proper installation is crucial for the efficient and safe operation of your sand filter pump. Follow these steps for initial setup:
- പ്ലേസ്മെൻ്റ്: Position the sand filter pump on a firm, level surface near your above-ground pool. Ensure it is at least 10 feet (3.0 meters) away from the pool edge.
- മണൽ നിറയ്ക്കൽ: Remove the multi-port valve from the top of the tank. Insert the sand shield (if provided) into the tank opening. Carefully pour the recommended amount of filter sand (typically 55 lbs of #20 silica sand) into the tank. Remove the sand shield and clean any sand from the tank opening.
- വാൽവ് ഇൻസ്റ്റാളേഷൻ: Reattach the multi-port valve to the top of the tank, ensuring a secure and watertight seal.
- ഹോസ് കണക്ഷനുകൾ: Connect the hoses from your pool's inlet and outlet fittings to the corresponding ports on the sand filter pump. Ensure all connections are tight to prevent leaks. The pump includes two hose conversion adapters for various pool types.
- പവർ കണക്ഷൻ: Plug the GFCI-equipped power cord into a properly grounded electrical outlet.
Image 3.1: The sand filter pump properly connected to an above-ground pool, showing the hose routing.

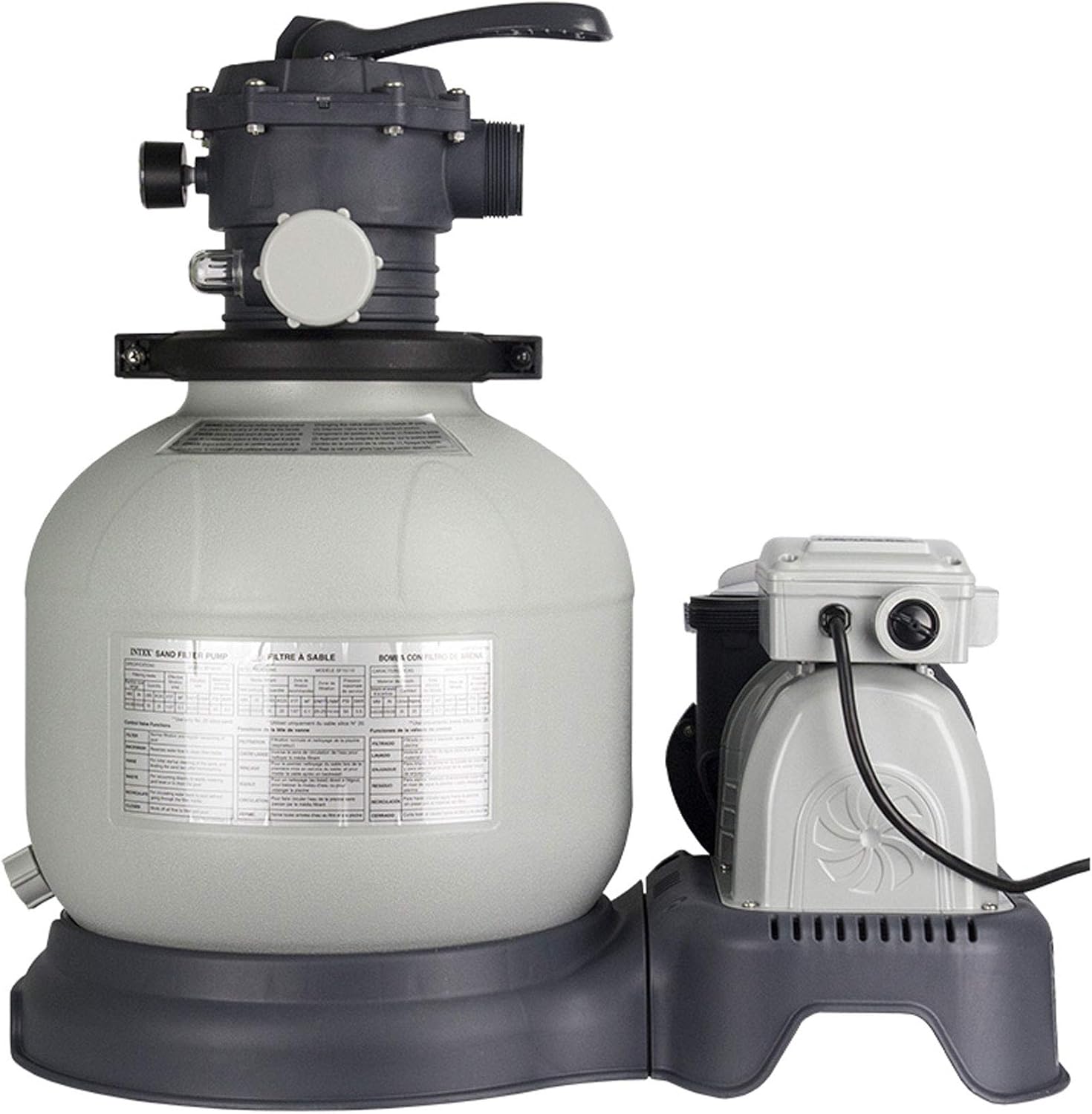

Image 3.2: A detailed side view of the sand filter pump, highlighting the connections and overall structure.
Video 3.1: Official Intex video demonstrating the setup and features of the Krystal Clear Sand Filter Pump.
4. ഓപ്പറേഷൻ
The sand filter pump features a 6-function control valve and a built-in timer for convenient operation.
4.1. 6-Function Control Valve
The multi-port valve allows you to select different modes of operation:
- ഫിൽട്ടർ: Normal filtering mode. Water passes through the sand bed, trapping debris.
- ബാക്ക്വാഷ്: Reverses water flow to clean the sand bed. This expels trapped debris out through the waste port.
- കഴുകുക: Used after backwashing to settle the sand bed and flush any remaining dirty water to waste.
- റീസർക്കുലേറ്റ് ചെയ്യുക: Bypasses the filter bed to circulate water without filtering. Useful for mixing chemicals.
- ഡ്രെയിൻ: Drains water directly from the pool through the waste port, bypassing the filter.
- അടച്ചു: Shuts off all flow to the filter and pool. Use this setting when performing maintenance on the pump or pool.
പ്രധാനപ്പെട്ടത്: വാൽവിന് കേടുപാടുകൾ സംഭവിക്കാതിരിക്കാൻ വാൽവിന്റെ സ്ഥാനം മാറ്റുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും പമ്പ് ഓഫ് ചെയ്യുക.
4.2. Built-in Timer
The pump includes a 24-hour automatic timer to set the operating time. This allows for hassle-free pool maintenance. To set the timer, turn the pump on at the desired start time and select the duration. The pump will then operate daily for the set duration at that time.
Image 4.1: The timer switch on the pump motor, indicating settings for Timer, Off, and On.
4.3. ഒഴുക്ക് നിരക്ക്
This pump provides a flow rate of 2,800 gallons per hour (GPH), resulting in a system flow rate of 2,150 GPH. This ensures efficient circulation and filtration for above-ground pools up to 24 feet in diameter or 32x16 feet rectangular.
5. പരിപാലനം
Regular maintenance ensures the longevity and optimal performance of your sand filter pump.
5.1. Backwashing
Monitor the pressure gauge on the multi-port valve. When the pressure rises 5-10 PSI above its normal operating pressure, it's time to backwash the filter. This process cleans the sand bed by reversing water flow.
- പമ്പ് ഓഫ് ചെയ്യുക.
- Set the multi-port valve to the 'Backwash' position.
- Turn on the pump. Backwash until the water flowing out of the waste port is clear (typically 1-2 minutes).
- പമ്പ് ഓഫ് ചെയ്യുക.
- Set the multi-port valve to the 'Rinse' position.
- Turn on the pump for 30-60 seconds to settle the sand.
- പമ്പ് ഓഫ് ചെയ്യുക.
- Set the multi-port valve back to the 'Filter' position.
- Turn on the pump for normal operation.
5.2. Strainer Basket Cleaning
The pump includes a strainer basket to catch larger debris before it reaches the sand filter. Regularly check and clean the strainer basket to maintain optimal flow and prevent pump damage.
- Turn off the pump and disconnect it from the power source.
- Close the plunger valves on the pool's inlet and outlet to prevent water flow.
- Unscrew the strainer cover and remove the basket.
- Empty and rinse the basket.
- Replace the basket and secure the cover.
- Open the plunger valves and reconnect power to the pump.
Image 5.1: The clear lid of the strainer basket, showing the basket inside, designed for easy debris removal.
5.3. Sand Replacement
The filter sand typically needs replacement only once every five years, making it a low-maintenance filtration solution.
6. പ്രശ്നപരിഹാരം
നിങ്ങളുടെ മണൽ ഫിൽറ്റർ പമ്പിൽ പ്രശ്നങ്ങൾ നേരിടുകയാണെങ്കിൽ, താഴെ പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:
- കുറഞ്ഞ ജലപ്രവാഹം:
സാധ്യമായ കാരണങ്ങൾ: Clogged strainer basket, dirty sand filter, closed valves, air in the system.
പരിഹാരങ്ങൾ: Clean strainer basket, backwash/rinse filter, ensure all valves are open, bleed air from the system. - പമ്പ് ആരംഭിക്കുന്നില്ല:
സാധ്യമായ കാരണങ്ങൾ: No power, tripped GFCI, motor issue.
പരിഹാരങ്ങൾ: Check power connection, reset GFCI, ensure timer is set correctly. If issues persist, contact customer support. - വെള്ളം ചോർച്ച:
സാധ്യമായ കാരണങ്ങൾ: Loose connections, damaged O-rings/gaskets.
പരിഹാരങ്ങൾ: Tighten all hose connections, inspect and replace any worn O-rings or gaskets. - മേഘാവൃതമായ പൂൾ വെള്ളം:
സാധ്യമായ കാരണങ്ങൾ: Insufficient filtration time, dirty filter sand, improper chemical balance.
പരിഹാരങ്ങൾ: Increase pump operating time, backwash/rinse filter, test and adjust pool chemistry.
7 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| ബ്രാൻഡ് | ഇന്റക്സ് |
| മോഡൽ നമ്പർ | 28647EG |
| പമ്പ് ഫ്ലോ റേറ്റ് | 2,800 GPH (10.5 m³/hr) |
| System Flow Rate | 2,150 GPH (8.0 m³/hr) |
| വാല്യംtage | 110-120V |
| കുതിരശക്തി | 0.75 എച്ച്.പി |
| ഫിൽട്ടർ ടാങ്ക് വലിപ്പം | 14 ഇഞ്ച് (356 മിമി) |
| മണൽ ശേഷി | 55 lbs (25 kg) of #20 Silica Sand |
| ഉൽപ്പന്ന അളവുകൾ | 15.75"L x 26.25"W x 23.38"H |
| ഇനത്തിൻ്റെ ഭാരം | 45.3 പൗണ്ട് |
| പവർ ഉറവിടം | Corded Electric with GFCI |

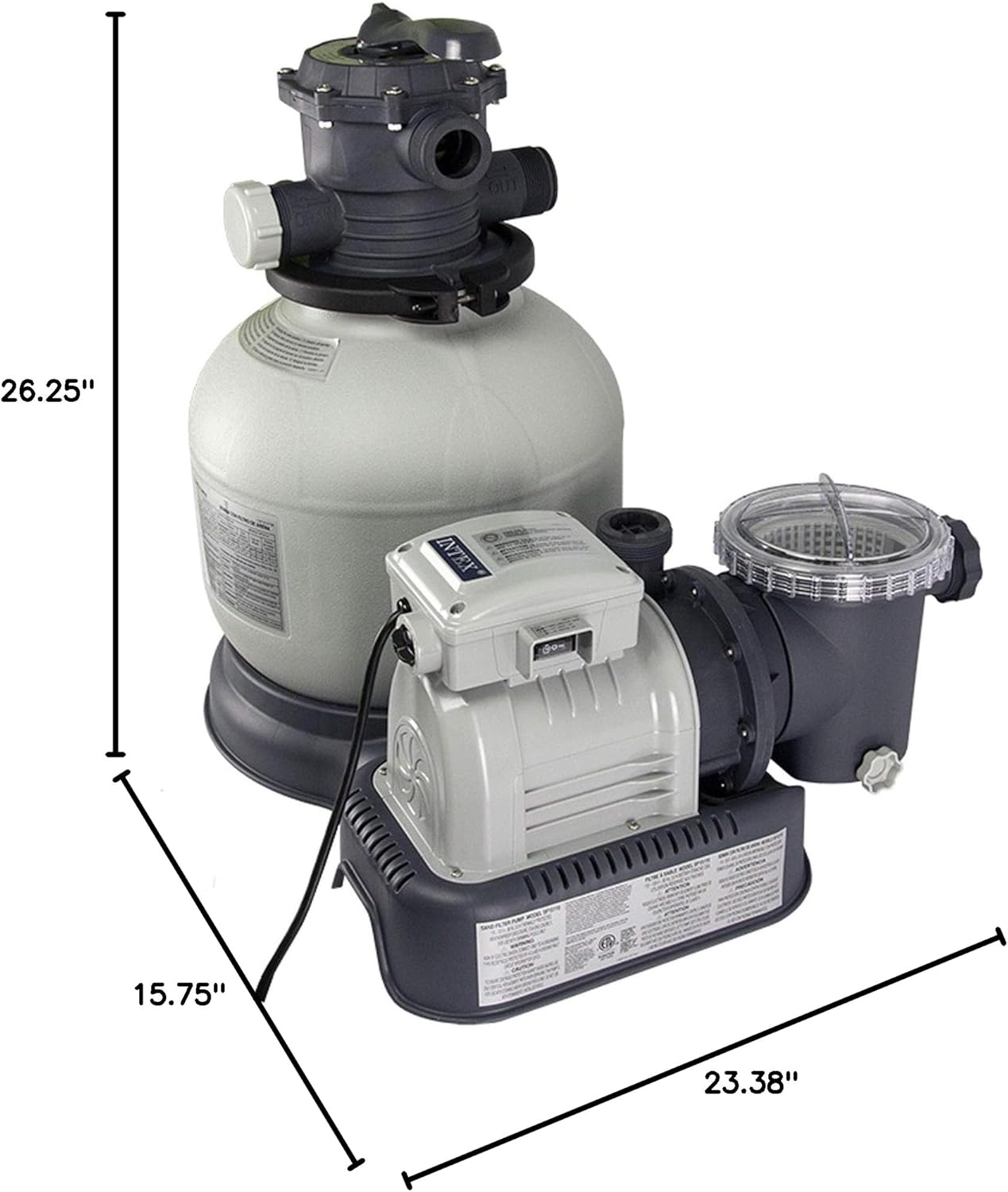

Image 7.1: Diagram showing the length, width, and height dimensions of the sand filter pump.
Image 7.2: Compatibility chart indicating suitable pool sizes for various Intex sand filter pump models.
8. വാറണ്ടിയും പിന്തുണയും
This Intex Krystal Clear Sand Filter Pump comes with a manufacturer's warranty. Please refer to the warranty card included in your product packaging for specific terms and conditions. For technical support, replacement parts, or further assistance, please visit the official Intex webസൈറ്റ് സന്ദർശിക്കുക അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവന വിഭാഗവുമായി ബന്ധപ്പെടുക. നിങ്ങൾക്ക് സന്ദർശിക്കാനും കഴിയും ആമസോണിലെ ഇന്റക്സ് സ്റ്റോർ കൂടുതൽ വിവരങ്ങൾക്ക്.
