1. ആമുഖം
This manual provides instructions for the installation, configuration, and operation of the D-Link DGS-1210-28P Web Smart 24-Port Gigabit PoE Switch. This device is designed to provide a high-performance, cost-effective solution for small to medium-sized businesses, offering advanced management features and Power over Ethernet (PoE) capabilities.
2 സുരക്ഷാ വിവരങ്ങൾ
- അമിതമായി ചൂടാകുന്നത് തടയാൻ സ്വിച്ചിന് ചുറ്റും ശരിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
- Do not place the switch in areas with high humidity or extreme temperatures.
- ഉപകരണത്തിനൊപ്പം നൽകിയിട്ടുള്ള പവർ അഡാപ്റ്റർ മാത്രം ഉപയോഗിക്കുക.
- വൃത്തിയാക്കുന്നതിനോ അറ്റകുറ്റപ്പണികൾ നടത്തുന്നതിനോ മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക.
- This device should be installed by qualified personnel in accordance with all local and national electrical codes.
3. പാക്കേജ് ഉള്ളടക്കം
നിങ്ങളുടെ പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ അടങ്ങിയിട്ടുണ്ടെന്ന് പരിശോധിക്കുക:
- ഡിജിഎസ് -1210-28 പി Web Smart 24-Port Gigabit PoE Switch
- പവർ കോർഡ്
- റാക്ക് മൗണ്ട് കിറ്റ് (ബ്രാക്കറ്റുകളും സ്ക്രൂകളും)
- റബ്ബർ അടി (ഡെസ്ക്ടോപ്പ് ഇൻസ്റ്റാളേഷനായി)
- കൺസോൾ കേബിൾ (RJ-45 മുതൽ DB-9 വരെ)
- ദ്രുത ഇൻസ്റ്റലേഷൻ ഗൈഡ്
- CD-ROM (containing product documentation)
If any items are missing or damaged, please contact your local D-Link reseller for assistance.
4. Physical Description and Hardware Overview
The DGS-1210-28P switch features 24 Gigabit Ethernet ports with PoE support and 4 SFP slots for fiber optic connections. Below are diagrams illustrating the front and rear panels of the device.

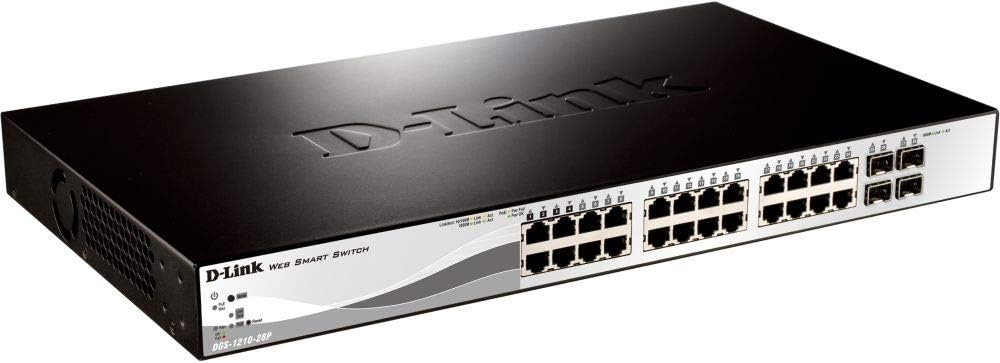

ചിത്രം 4.1: ഫ്രണ്ട് പാനൽ View
This image displays the front panel of the DGS-1210-28P switch, showing 24 RJ-45 Gigabit Ethernet ports, each with LED indicators for link/activity and PoE status. To the right, there are 4 SFP (Small Form-Factor Pluggable) slots for fiber optic transceivers. The D-Link logo and model number are visible on the left side of the panel.
ചിത്രം 4.2: പിൻ പാനൽ View
This image shows the rear panel of the DGS-1210-28P switch. The primary feature visible is the AC power input connector on the right side, labeled "AC LINE" with voltage and current specifications (100-240VAC, 50/60Hz, 0.5 A MAX). The D-Link brand name is embossed on the top surface of the switch casing.
4.1 ഫ്രണ്ട് പാനൽ സൂചകങ്ങൾ
- പവർ എൽഇഡി: സ്വിച്ചിന്റെ പവർ സ്റ്റാറ്റസ് സൂചിപ്പിക്കുന്നു.
- സിസ്റ്റം LED: സിസ്റ്റം സ്റ്റാറ്റസ് സൂചിപ്പിക്കുന്നു.
- ലിങ്ക്/ആക്റ്റ് LED-കൾ (ഓരോ പോർട്ടിലും): Green for Gigabit link/activity, Amber for 10/100 Mbps link/activity.
- PoE സ്റ്റാറ്റസ് LED-കൾ (ഓരോ PoE പോർട്ടിലും): PoE പവർ ഡെലിവറി നില സൂചിപ്പിക്കുന്നു.
4.2 റിയർ പാനൽ കണക്ടറുകൾ
- എസി പവർ ഇൻപുട്ട്: Connects to the provided power cord.
5. സജ്ജീകരണം
5.1 ഡെസ്ക്ടോപ്പ് ഇൻസ്റ്റലേഷൻ
- ഉൾപ്പെടുത്തിയിരിക്കുന്ന റബ്ബർ പാദങ്ങൾ സ്വിച്ചിന്റെ അടിയിൽ ഘടിപ്പിക്കുക.
- Place the switch on a flat, stable surface with adequate ventilation.
5.2 റാക്ക് ഇൻസ്റ്റലേഷൻ
- Attach the two rack-mounting brackets to the side grooves of the switch using the provided screws.
- ഉചിതമായ റാക്ക് സ്ക്രൂകൾ (ഉൾപ്പെടുത്തിയിട്ടില്ല) ഉപയോഗിച്ച് സ്വിച്ച് ഒരു സാധാരണ 19 ഇഞ്ച് ഉപകരണ റാക്കിലേക്ക് സുരക്ഷിതമാക്കുക.
5.3 സ്വിച്ച് ബന്ധിപ്പിക്കുന്നു
- Connect your network devices (computers, servers, access points, IP cameras) to the RJ-45 ports on the front panel using standard Ethernet cables.
- For fiber optic connections, insert compatible SFP transceivers into the SFP slots and connect fiber optic cables.
- Connect the power cord to the AC power input on the rear panel of the switch and then to a suitable power outlet.
- Verify that the Power LED on the front panel illuminates.
6. സ്വിച്ച് പ്രവർത്തിപ്പിക്കൽ
6.1 പ്രാരംഭ ആക്സസ് Web-അധിഷ്ഠിത മാനേജ്മെന്റ്
The DGS-1210-28P is a Web Smart switch, meaning it can be configured and managed via a web ബ്രൗസർ.
- Ensure your computer is connected to one of the switch's Ethernet ports.
- By default, the switch has a pre-configured IP address (e.g., 192.168.0.1). Refer to the Quick Installation Guide or product documentation for the exact default IP address.
- Configure your computer's IP address to be in the same subnet as the switch (e.g., if the switch is 192.168.0.1, set your computer to 192.168.0.10 with subnet mask 255.255.255.0).
- എ തുറക്കുക web browser (e.g., Chrome, Firefox, Edge) and enter the switch's default IP address in the address bar.
- You will be prompted for a username and password. The default credentials are typically "admin" for both username and password. Refer to the documentation for specific defaults.
- Upon successful login, you will access the switch's web management interface, where you can configure various network settings, VLANs, QoS, PoE settings, and more.
പ്രധാനപ്പെട്ടത്: For security reasons, it is highly recommended to change the default password immediately after initial login.
6.2 പവർ ഓവർ ഇതർനെറ്റ് (PoE) പ്രവർത്തനം
The DGS-1210-28P supports PoE, allowing it to deliver power to compatible devices (e.g., IP phones, wireless access points, IP cameras) over the Ethernet cable. This eliminates the need for separate power outlets for these devices.
- Connect PoE-compatible devices to any of the 24 Gigabit Ethernet ports.
- The switch will automatically detect and provide power to compliant devices.
- Monitor PoE status via the port LEDs or the web മാനേജ്മെൻ്റ് ഇൻ്റർഫേസ്.
- The total power budget for the switch is 193 Watts. Ensure the total power consumption of connected PoE devices does not exceed this limit.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: സ്വിച്ചിന്റെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ലിക്വിഡ് അല്ലെങ്കിൽ എയറോസോൾ ക്ലീനറുകൾ ഉപയോഗിക്കരുത്.
- ഫേംവെയർ അപ്ഡേറ്റുകൾ: ഡി-ലിങ്ക് പിന്തുണ ഇടയ്ക്കിടെ പരിശോധിക്കുക. website for firmware updates to ensure optimal performance and security. Follow the instructions provided with the firmware update package.
- വെൻ്റിലേഷൻ: Ensure that the ventilation openings on the switch are not blocked to prevent overheating.
- ബാക്കപ്പ് കോൺഫിഗറേഷൻ: Regularly back up your switch configuration settings through the web management interface to facilitate quick recovery in case of a reset or failure.
8. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| പവർ എൽഇഡി സൂചനയില്ല | പവർ കോർഡ് ബന്ധിപ്പിച്ചിട്ടില്ല അല്ലെങ്കിൽ പവർ ഔട്ട്ലെറ്റ് പ്രശ്നം. | Verify power cord connection to the switch and power outlet. Test the outlet with another device. |
| No Link/Act LED on a connected port | Faulty cable, incorrect cable type, or device not powered on. | Check the Ethernet cable for damage. Ensure the connected device is powered on and functioning correctly. Try a different port or cable. |
| ആക്സസ് ചെയ്യാൻ കഴിയില്ല web മാനേജ്മെൻ്റ് ഇൻ്റർഫേസ് | Incorrect IP address, subnet mismatch, or browser issue. | Verify the switch's IP address and your computer's IP settings. Ensure they are in the same subnet. Clear browser cache or try a different browser. Reset the switch to factory defaults if necessary (refer to documentation for procedure). |
| PoE ഉപകരണത്തിന് വൈദ്യുതി ലഭിക്കുന്നില്ല. | Device not PoE compliant, cable issue, or power budget exceeded. | Ensure the device is PoE compliant. Check the Ethernet cable. Verify the total PoE power consumption in the web interface and ensure it does not exceed 193 Watts. |
9 സ്പെസിഫിക്കേഷനുകൾ
| മോഡൽ | ഡിജിഎസ് -1210-28 പി |
| തുറമുഖങ്ങൾ | 24 x 10/100/1000BASE-T PoE Ports, 4 x Gigabit SFP Ports |
| PoE സ്റ്റാൻഡേർഡ് | IEEE 802.3af / at |
| ആകെ PoE പവർ ബജറ്റ് | 193 വാട്ട്സ് |
| സ്വിച്ചിംഗ് കപ്പാസിറ്റി | 56 ജിബിപിഎസ് |
| കൈമാറുന്ന നിരക്ക് | 41.67 എംപിപിഎസ് |
| MAC വിലാസ പട്ടിക വലുപ്പം | 16 കെ എൻട്രികൾ |
| ജംബോ ഫ്രെയിം | 10,000 ബൈറ്റുകൾ |
| അളവുകൾ (W x D x H) | 440 x 210 x 44 മിമി (17.32 x 8.27 x 1.73 ഇഞ്ച്) |
| ഭാരം | 3.63 കി.ഗ്രാം (8 പൗണ്ട്) |
| പവർ ഇൻപുട്ട് | 100-240 VAC, 50/60 Hz Internal Universal Power Supply |
| പ്രവർത്തന താപനില | 0°C മുതൽ 50°C വരെ (32°F മുതൽ 122°F വരെ) |
| സംഭരണ താപനില | -20°C മുതൽ 70°C വരെ (-4°F മുതൽ 158°F വരെ) |
| പ്രവർത്തന ഹ്യുമിഡിറ്റി | 0% മുതൽ 95% വരെ ഘനീഭവിക്കാത്തത് |
10. വാറൻ്റിയും പിന്തുണയും
D-Link provides a limited warranty for this product. For detailed warranty information, please refer to the warranty card included with your product or visit the official D-Link webസൈറ്റ്.
For technical support, product documentation, and firmware updates, please visit the D-Link support portal:
You can also find additional resources and community forums on the D-Link webസൈറ്റ്.
