1. ആമുഖം
This manual provides essential information for the safe and efficient operation, maintenance, and troubleshooting of your Briggs & Stratton Intek Vertical OHV Engine, Model 21R707-0084-G1. This genuine 344cc single-cylinder engine is designed to provide dependable power for various equipment needs. It features a 10.5 horsepower rating, a premium Dual Clean air filtration system, an electric starter, and maintenance-free Magnetron electronic ignition. For optimal performance and longevity, always use genuine Briggs & Stratton parts.

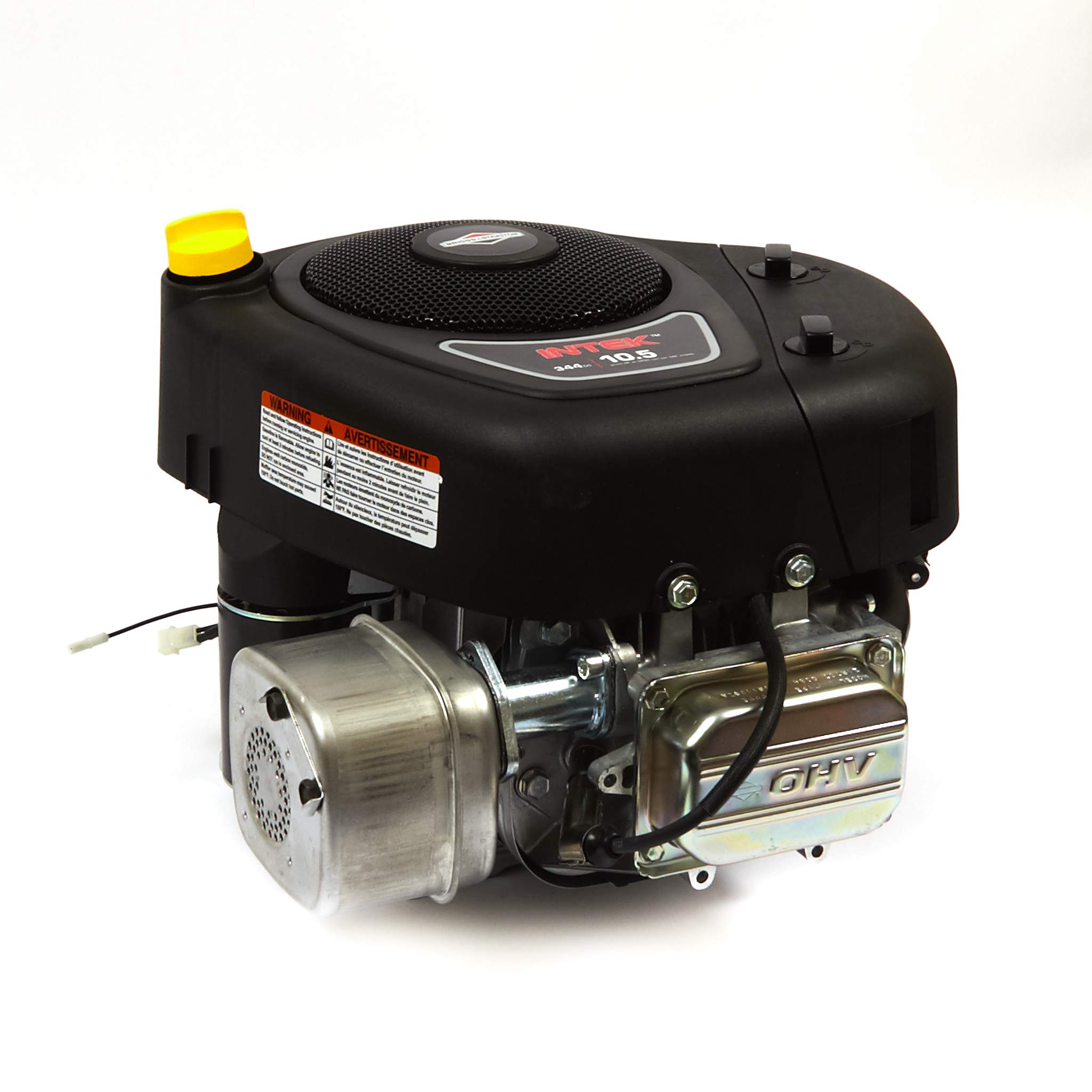

ചിത്രം 1: മുകളിൽ view of the Briggs & Stratton Intek 10.5 HP 344cc Vertical OHV Engine, showing the air filter cover and "INTEK" branding.
2 സുരക്ഷാ വിവരങ്ങൾ
Always prioritize safety when operating or servicing the engine. Failure to follow these instructions can result in serious injury or property damage. Keep this manual for future reference.
- മാനുവൽ വായിക്കുക: Before operating, read and understand all instructions and safety precautions in this manual and the equipment manufacturer's manual.
- ഇന്ധന സുരക്ഷ: Gasoline is highly flammable. Refuel in a well-ventilated area with the engine off and cool. Do not smoke or allow open flames near the engine. Store fuel in approved containers.
- ചൂടുള്ള പ്രതലങ്ങൾ: പ്രവർത്തന സമയത്ത് എഞ്ചിനും മഫ്ലറും വളരെ ചൂടാകുകയും ഷട്ട്ഡൗൺ ചെയ്തതിനുശേഷം കുറച്ചുനേരം ചൂടായി തുടരുകയും ചെയ്യും. പൊള്ളൽ തടയാൻ സമ്പർക്കം ഒഴിവാക്കുക.
- കാർബൺ മോണോക്സൈഡ്: Engine exhaust contains carbon monoxide, a colorless, odorless, poisonous gas. Operate the engine only outdoors in a well-ventilated area. Never operate indoors.
- ചലിക്കുന്ന ഭാഗങ്ങൾ: Keep hands, feet, hair, and clothing away from moving parts such as the flywheel, fan, and shaft to prevent entanglement.
- ഇലക്ട്രിക്കൽ സുരക്ഷ: Ensure all electrical connections are secure. Disconnect the spark plug wire before performing any maintenance to prevent accidental starting.
- കുട്ടികളും വളർത്തുമൃഗങ്ങളും: Keep children and pets away from the engine and operating equipment.
ചിത്രം 2: വശം view of the engine showing warning labels regarding hot surfaces and general safety. Always heed these warnings.
3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
3.1 അൺപാക്കിംഗ്
Carefully remove the engine from its packaging. Inspect for any shipping damage. Retain packaging materials for potential future transport or returns.
ചിത്രം 3: The Briggs & Stratton engine as received in its original packaging. Note the handling unit label with number 64468661.
3.2 Mounting and Shaft Connection
Mount the engine securely to the equipment frame using appropriate hardware. Ensure the 1-inch x 3 5/32-inch shaft is correctly aligned and connected to the driven component according to the equipment manufacturer's specifications. Verify all fasteners are tightened to the recommended torque values.
3.3 Initial Fluid Checks
- എഞ്ചിൻ ഓയിൽ: This engine is shipped without oil. Fill the crankcase with the recommended type and amount of engine oil. Refer to the engine's dipstick for proper level.
- ഇന്ധനം: Fill the fuel tank with fresh, clean, unleaded gasoline. Do not overfill.

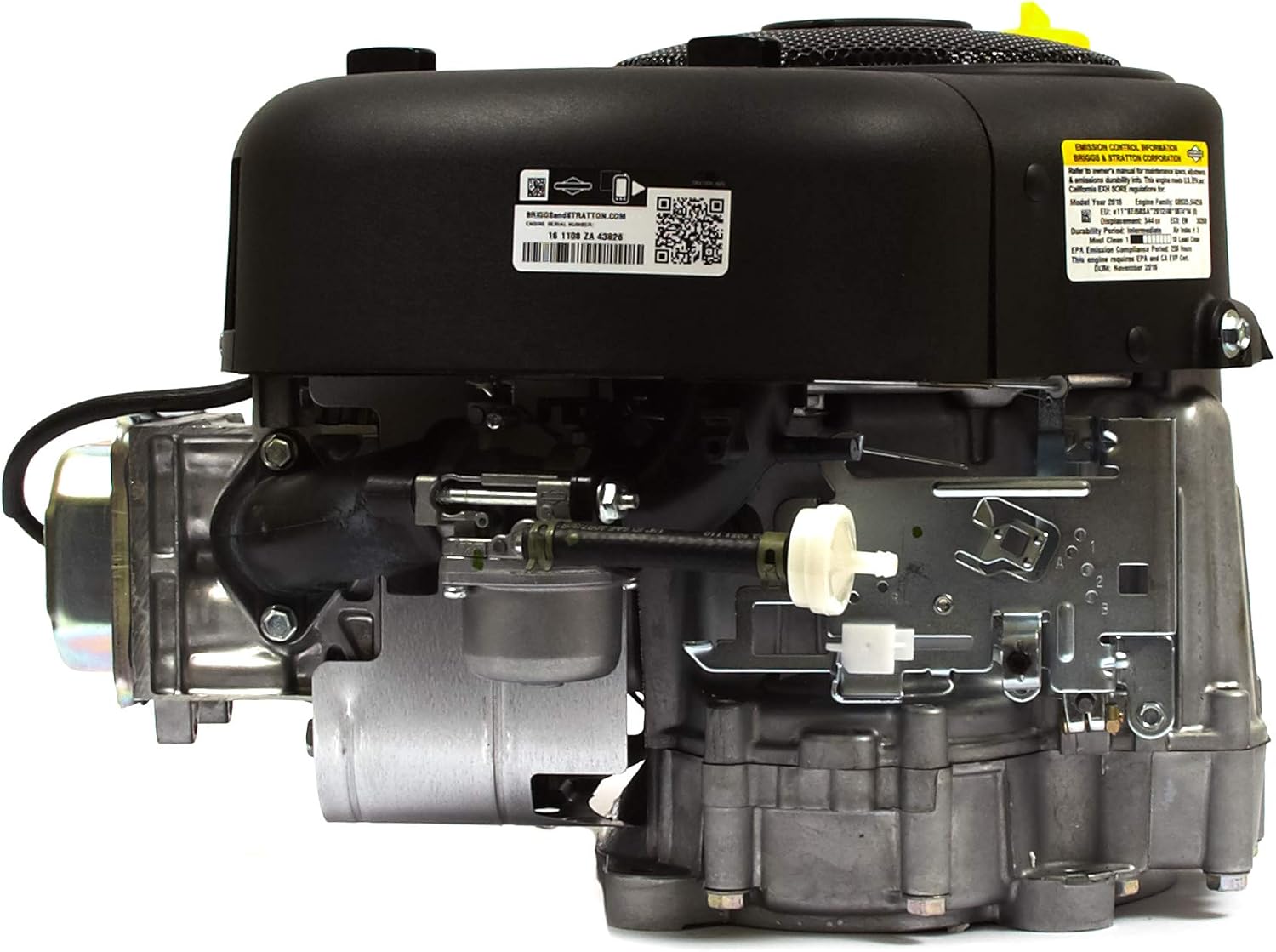

ചിത്രം 4: വശം view of the engine showing the fuel line and carburetor area, important for fuel system checks.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
4.1 പ്രീ-സ്റ്റാർട്ട് ചെക്ക്ലിസ്റ്റ്
- എഞ്ചിൻ ഓയിൽ നില പരിശോധിക്കുക.
- ഇന്ധന ടാങ്ക് ആവശ്യത്തിന് നിറച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
- Verify air filter is clean and properly installed.
- Inspect for loose parts or leaks.
4.2 എഞ്ചിൻ ആരംഭിക്കൽ (ഇലക്ട്രിക് സ്റ്റാർട്ട്)
- ഉപകരണങ്ങൾ ന്യൂട്രലാണോ അതോ വിച്ഛേദിക്കപ്പെട്ടതാണോ എന്ന് ഉറപ്പാക്കുക.
- Set the choke to the "FULL" position (if cold engine).
- ത്രോട്ടിൽ "വേഗതയേറിയ" സ്ഥാനത്തേക്ക് സജ്ജമാക്കുക.
- Turn the ignition key to the "START" position. Release the key once the engine starts.
- Gradually move the choke to the "OFF" position as the engine warms up.
4.3 എഞ്ചിൻ നിർത്തുന്നു
- എഞ്ചിൻ വേഗത ഐഡിലായി കുറയ്ക്കുക.
- ഇഗ്നിഷൻ കീ "ഓഫ്" സ്ഥാനത്തേക്ക് തിരിക്കുക.
5. പരിപാലനം
Regular maintenance is crucial for the longevity and performance of your Briggs & Stratton engine. Always refer to the detailed maintenance schedule in the complete owner's manual for specific intervals.
5.1 Air Filter Maintenance (Dual Clean System)
The premium Dual Clean air filtration system requires periodic inspection and cleaning. A dirty air filter can reduce engine performance and lifespan.
- എയർ ഫിൽട്ടർ കവർ നീക്കം ചെയ്യുക.
- Inspect and clean or replace the foam pre-cleaner and paper cartridge as needed.
- Reinstall components securely.
ചിത്രം 5: വശം view of the engine, highlighting the air filter housing, which is part of the Dual Clean air filtration system.
5.2 എണ്ണ മാറ്റങ്ങൾ
Change the engine oil at recommended intervals. Use Briggs & Stratton recommended oil for optimal engine protection. The Dura-Bore cast iron cylinder sleeve contributes to extended engine life, but proper oil maintenance is still essential.
5.3 സ്പാർക്ക് പ്ലഗ് പരിശോധനയും മാറ്റിസ്ഥാപിക്കലും
Inspect the spark plug periodically for wear or fouling. Replace with the recommended spark plug type and ensure proper gap setting.
5.4 ഇന്ധന സംവിധാന പരിപാലനം
Keep the fuel system clean. Use a fuel stabilizer if storing the engine for extended periods. Regularly check fuel lines for cracks or leaks.
6. പ്രശ്നപരിഹാരം
This section provides basic troubleshooting steps for common engine issues. For more complex problems, consult a qualified service technician.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| എഞ്ചിൻ ആരംഭിക്കില്ല | No fuel, stale fuel, dirty spark plug, weak battery (electric start) | Check fuel level, replace stale fuel, clean/replace spark plug, charge/test battery |
| എഞ്ചിൻ തകരാറിലാണ് | Dirty air filter, dirty spark plug, stale fuel, carburetor issues | Clean/replace air filter, clean/replace spark plug, replace fuel, consult service for carburetor |
| ശക്തി നഷ്ടം | Dirty air filter, low oil, improper throttle setting | Clean/replace air filter, check/add oil, adjust throttle |
7 സ്പെസിഫിക്കേഷനുകൾ
Key specifications for the Briggs & Stratton Intek Vertical OHV Engine, Model 21R707-0084-G1:
- എഞ്ചിൻ തരം: Intek Vertical OHV Engine
- സ്ഥാനചലനം: 344 സി.സി
- കുതിരശക്തി റേറ്റിംഗ്: 10.5 എച്ച്.പി
- Shaft Dimensions: 1 ഇഞ്ച് വ്യാസം x 3 5/32 ഇഞ്ച് നീളം
- ആരംഭിക്കുന്ന സംവിധാനം: ഇലക്ട്രിക് സ്റ്റാർട്ട്
- ഇഗ്നിഷൻ സിസ്റ്റം: Magnetron Electronic Ignition (maintenance-free)
- എയർ ഫിൽട്ടറേഷൻ: Premium Dual Clean system
- സിലിണ്ടർ സ്ലീവ്: Dura-Bore cast iron
- മഫ്ലർ: ഇൻസ്റ്റാൾ ചെയ്തു
- ചാർജിംഗ് സിസ്റ്റം: ഡ്യുവൽ സർക്യൂട്ട്
- ഉൽപ്പന്ന അളവുകൾ: 23.75 x 21.5 x 21.5 ഇഞ്ച്
- ഇനത്തിൻ്റെ ഭാരം: 72 പൗണ്ട്
- മോഡൽ നമ്പർ: 21R707-0084-G1 ന്റെ സവിശേഷതകൾ
- UPC: 047282036945
ചിത്രം 6: വശം view of the engine, showing the installed muffler and general engine structure.
8. വാറൻ്റിയും പിന്തുണയും
This Briggs & Stratton engine comes with a manufacturer's limited warranty:
- ഉപഭോക്തൃ ഉപയോഗം: 2 വർഷത്തെ പരിമിത വാറൻ്റി
- വാണിജ്യ ഉപയോഗം: 1 വർഷത്തെ പരിമിത വാറൻ്റി
For detailed warranty terms, service, or technical support, please visit the official Briggs & Stratton website or contact their customer service. You can also find more information by scanning the QR code below or visiting the Briggs & Stratton store on Amazon.
ചിത്രം 7: വശം view of the engine showing an emission control information label with a QR code. This QR code links to Briggs & Stratton's mobile site കൂടുതൽ വിവരങ്ങൾക്ക്.
ഉദ്യോഗസ്ഥനെ സന്ദർശിക്കുക ബ്രിഗ്സ് & സ്ട്രാറ്റൺ സ്റ്റോർ for genuine parts and accessories.
