1. ആമുഖം
This manual provides essential information for the safe and effective installation, operation, and maintenance of the ABB B6-30-01-01 Compact 3-Pole Contactor. The B6-30-01-01 is a compact 3-pole contactor featuring one auxiliary contact and screw terminals, designed for reliable performance in applications where space is limited. It is suitable for controlling single or three-phase loads in residential, commercial, and industrial environments.
2 സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: Electrical shock hazard. Installation and maintenance should only be performed by qualified personnel. Disconnect all power before working on the contactor or connected equipment.
- Always follow local and national electrical codes and regulations.
- എല്ലാ ഉപകരണങ്ങളുടെയും ശരിയായ ഗ്രൗണ്ടിംഗ് ഉറപ്പാക്കുക.
- വോളിയം എന്ന് പരിശോധിക്കുകtage and current ratings of the contactor match the application requirements.
- Do not operate the contactor if it is damaged.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The ABB B6-30-01-01 mini contactor is engineered for controlling various electrical loads. Key features include:
- കോംപാക്റ്റ് ഡിസൈൻ: Optimized for installations with limited space.
- 3-പോൾ കോൺഫിഗറേഷൻ: For switching three-phase loads.
- 1 Auxiliary Contact: One normally open (NO) auxiliary contact for control circuit applications.
- സ്ക്രൂ ടെർമിനലുകൾ: Secure and reliable electrical connections.
- Silent Coil: Ensures quiet operation.
- Switch Position Indication: Visual indication of the contactor's state.
- മൗണ്ടിംഗ് ഓപ്ഷനുകൾ: Integrated possibility for DIN rail or wall mounting.

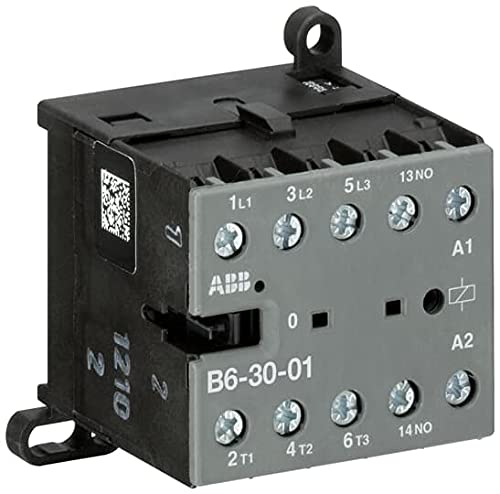

ചിത്രം 1: ABB B6-30-01-01 Compact Contactor. This image displays the grey and black casing of the contactor, clearly showing the screw terminals labeled 1L1, 3L2, 5L3 (inputs), 2T1, 4T2, 6T3 (outputs), A1, A2 (coil connections), and 13NO, 14NO (auxiliary contact). The ABB logo and a QR code are also visible on the unit.
4 സ്പെസിഫിക്കേഷനുകൾ
| മോഡൽ നമ്പർ | B6-30-01-01 (Manufacturer's Part Number: GJL1211001R0011) |
| ബ്രാൻഡ് | എ ബി ബി |
| ധ്രുവങ്ങളുടെ എണ്ണം | 3 |
| സഹായ കോൺടാക്റ്റുകൾ | 1 സാധാരണയായി തുറക്കുക (ഇല്ല) |
| ടെർമിനൽ തരം | സ്ക്രൂ ടെർമിനലുകൾ |
| Rated Operational Power (AC-3) | 4 kW വരെ |
| Rated Operational Current (AC-1) | 20 എ / 690 വി |
| അളവുകൾ (ഏകദേശം) | 2.16 x 2.16 x 1.96 ഇഞ്ച് (54.86 x 54.86 x 49.78 മിമി) |
| ഭാരം (ഏകദേശം) | 4 ഔൺസ് (113 ഗ്രാം) |
| മൗണ്ടിംഗ് | DIN Rail or Wall Mounting |
5. ഇൻസ്റ്റലേഷൻ
Before beginning installation, ensure all power to the circuit is disconnected. The B6-30-01-01 contactor can be mounted on a standard DIN rail or directly to a panel using screws.
5.1. മൗണ്ടിംഗ്
- DIN റെയിൽ മൗണ്ടിംഗ്: Align the contactor's integrated clips with the DIN rail and press firmly until it clicks into place.
- മതിൽ മൗണ്ടിംഗ്: Use appropriate screws and anchors (not supplied) to secure the contactor through the designated mounting holes on the base. Ensure the mounting surface is stable and capable of supporting the contactor's weight and any connected wiring.
5.2 പാരിസ്ഥിതിക പരിഗണനകൾ
Install the contactor in a clean, dry environment, free from excessive dust, moisture, corrosive gases, and extreme temperatures. Ensure adequate ventilation to prevent overheating.
6. വയറിംഗ്
Refer to the wiring diagram provided with your specific application and ensure all connections are secure. Use appropriate wire gauges for the expected current load.
6.1. Power Circuit Connections
- ഇൻപുട്ട് ടെർമിനലുകൾ: Connect the incoming power lines to terminals 1L1, 3L2, ഒപ്പം 5L3.
- Putട്ട്പുട്ട് ടെർമിനലുകൾ: Connect the load to terminals 2T1, 4T2, ഒപ്പം 6T3.
6.2. Control Circuit Connections
- കോയിൽ ടെർമിനലുകൾ: നിയന്ത്രണ വോള്യം ബന്ധിപ്പിക്കുകtage to terminals A1 ഒപ്പം A2. Ensure the control voltage matches the coil voltage rating of the contactor.
- സഹായ കോൺടാക്റ്റ്: The normally open (NO) auxiliary contact is connected to terminals 13NO ഒപ്പം 14NO. This contact closes when the main coil is energized.
Tighten all screw terminals to the manufacturer's specified torque to ensure reliable electrical contact and prevent loose connections.
7. ഓപ്പറേഷൻ
The ABB B6-30-01-01 contactor operates by energizing its coil. When the appropriate control voltage is applied to terminals A1 and A2, the coil creates a magnetic field, pulling the main contacts closed and connecting the power circuit from 1L1/3L2/5L3 to 2T1/4T2/6T3. Simultaneously, the auxiliary contact (13NO-14NO) will close.
- കോയിലിനെ ഊർജ്ജസ്വലമാക്കുന്നു: Applying the rated control voltage to A1 and A2 will close the main and auxiliary contacts.
- കോയിലിന്റെ ഊർജ്ജം കുറയ്ക്കൽ: നിയന്ത്രണ വോള്യം നീക്കംചെയ്യുന്നുtage from A1 and A2 will cause the coil to de-energize, opening the main and auxiliary contacts.
- Switch Position Indication: A visual indicator on the contactor provides feedback on the current state of the main contacts (e.g., '0' for open, 'I' for closed, or a similar marking).
8. പരിപാലനം
Regular maintenance helps ensure the longevity and reliable operation of the contactor. Always disconnect power before performing any maintenance.
- വിഷ്വൽ പരിശോധന: Periodically inspect the contactor for any signs of damage, discoloration, loose connections, or excessive dust accumulation.
- വൃത്തിയാക്കൽ: Use a dry, soft cloth or compressed air to remove dust and debris from the contactor's exterior. Do not use solvents or abrasive cleaners.
- ടെർമിനൽ ടൈറ്റ്നെസ്: Check and re-tighten all screw terminals as necessary to prevent overheating due to loose connections.
- കോൺടാക്റ്റ് വെയർ: While internal contacts are generally not user-serviceable, excessive arcing or contact welding may indicate a need for replacement.
9. പ്രശ്നപരിഹാരം
കോൺടാക്റ്റർ പ്രതീക്ഷിച്ചതുപോലെ പ്രവർത്തിക്കുന്നില്ലെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങൾ പരിഗണിക്കുക:
- കോൺടാക്റ്റർ ഊർജ്ജസ്വലമാക്കുന്നില്ല:
- നിയന്ത്രണ വോളിയം പരിശോധിക്കുകtagA1, A2 എന്നീ ടെർമിനലുകളിൽ e ഉണ്ട്.
- Verify the control voltage matches the coil's rated voltage.
- Inspect control circuit wiring for loose connections or breaks.
- Contactor Energizes But Load Does Not Receive Power:
- Ensure main power is supplied to 1L1, 3L2, 5L3.
- Check connections to the load at 2T1, 4T2, 6T3.
- Verify the contactor's switch position indicator shows 'closed'.
- അമിത ചൂടാക്കൽ:
- അയഞ്ഞ ടെർമിനൽ കണക്ഷനുകൾക്കായി പരിശോധിക്കുക.
- Ensure the load current does not exceed the contactor's ratings.
- Verify adequate ventilation around the contactor.
If issues persist after troubleshooting, contact qualified electrical personnel or ABB technical support.
10. വാറൻ്റി വിവരങ്ങൾ
Specific warranty terms and conditions for the ABB B6-30-01-01 contactor are provided by ABB at the time of purchase. Please refer to the documentation included with your product or visit the official ABB webവിശദമായ വാറന്റി വിവരങ്ങൾക്ക് സൈറ്റ് സന്ദർശിക്കുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.
11. സാങ്കേതിക പിന്തുണ
For technical assistance, product inquiries, or service, please contact ABB customer support. Contact information can typically be found on the official ABB website or through your local ABB distributor.
എബിബി ഉദ്യോഗസ്ഥൻ Webസൈറ്റ്: www.abb.com
