1. ആമുഖം
Thank you for choosing the Hunter Original 52-inch White Damp Rated Pull Chain Ceiling Fan. This fan is designed to provide optimal air movement and comfort in both indoor and outdoor covered environments. Its robust construction and versatile features make it a reliable addition to your home.
ചിത്രം: മുൻഭാഗം view of the Hunter Original 52-inch White Damp Rated Pull Chain Ceiling Fan.
2 സുരക്ഷാ വിവരങ്ങൾ
Please read all safety instructions carefully before installation and operation to prevent injury or damage.
- Always turn off the electrical breaker before installing or servicing the fan.
- എല്ലാ വൈദ്യുത കണക്ഷനുകളും പ്രാദേശിക കോഡുകളും ഓർഡിനൻസുകളും പാലിക്കുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- The fan must be securely mounted to a ceiling joist or a fan-rated outlet box capable of supporting the fan's weight (approximately 43.2 pounds).
- ഫാൻ പ്രവർത്തിക്കുമ്പോൾ കൈകൾ, വസ്ത്രങ്ങൾ, മറ്റ് വസ്തുക്കൾ എന്നിവ ഫാൻ ബ്ലേഡുകളിൽ നിന്ന് മാറ്റി വയ്ക്കുക.
- ഈ ഫാൻ ഡിamp-rated, suitable for use in covered porches, patios, sunrooms, living rooms, and bedrooms.
3. ഘടകങ്ങൾ
Verify that all components are present before beginning installation. The package includes:
- ഫാൻ മോട്ടോർ ഹൗസിംഗ്
- Fan Blades (5 included, can be installed with 4 or 5)
- ബ്ലേഡ് ആയുധങ്ങൾ
- ഡൗൺറോഡ് (2.5 ഇഞ്ച്)
- മേലാപ്പും മൗണ്ടിംഗ് ബ്രാക്കറ്റും
- ചെയിൻ വലിക്കുക
- ഹാർഡ്വെയർ പായ്ക്ക്
Note: This model does not include a light kit.

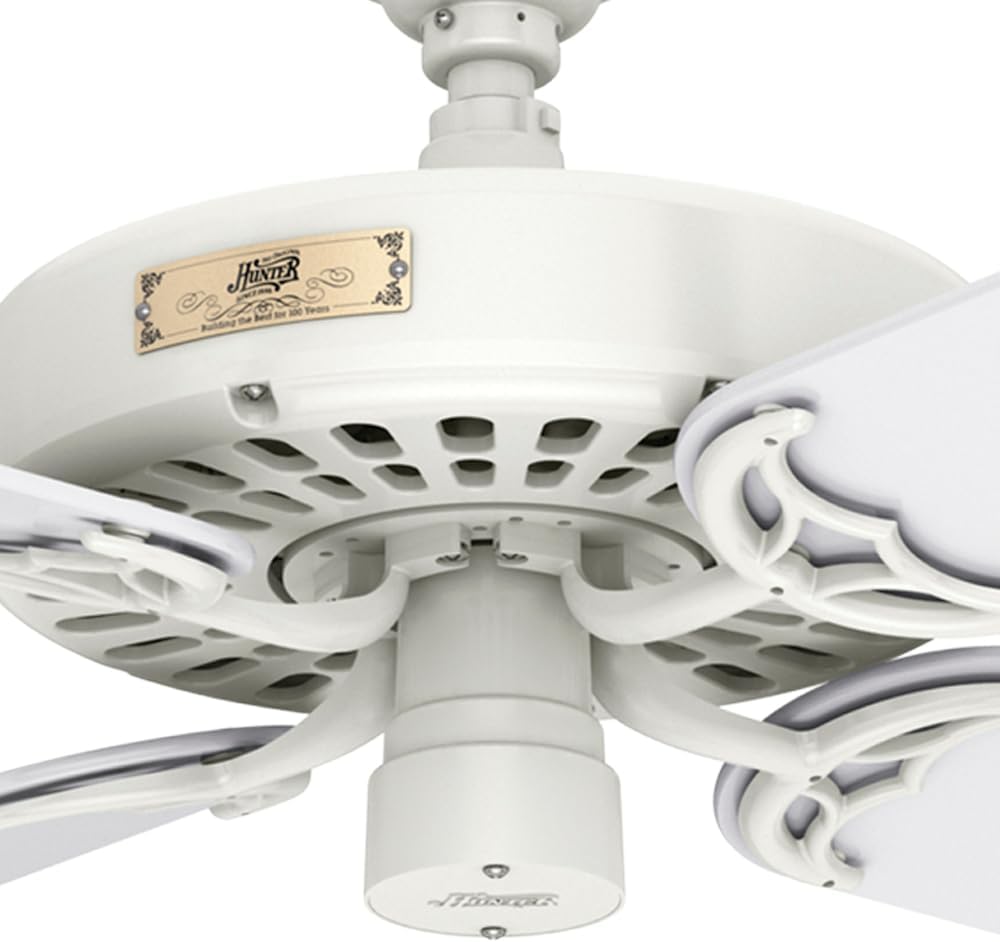

ചിത്രം: ക്ലോസ്-അപ്പ് view of the fan's motor housing and blade attachment points.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Installation should be performed by a qualified electrician or a knowledgeable individual following all local electrical codes. Ensure power is disconnected at the circuit breaker before starting.
- മൗണ്ടിംഗ്: This fan features a three-position mounting system allowing for standard, low, or angled mounting. Select the appropriate mounting method for your ceiling. The included 2.5-inch downrod ensures proper distance from the ceiling for optimal air movement.
- വയറിംഗ്: Connect the fan's electrical wires to the household wiring according to the provided wiring diagram in the full user manual.
- ബ്ലേഡ് അസംബ്ലി: Attach the fan blades to the blade arms, and then secure the blade arms to the motor housing.
- അന്തിമ അസംബ്ലി: Secure the canopy and any decorative elements.
For detailed step-by-step instructions, please refer to the complete User Manual PDF linked in the Support section.
Image: Hunter fan installed with a downrod, showing the ceiling connection.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The Hunter Original fan is controlled via a pull chain.
- പവർ, സ്പീഡ് നിയന്ത്രണം: Pull the chain to cycle through fan speeds (High, Medium, Low, Off).
- റിവേഴ്സിബിൾ മോട്ടോർ: This fan features a reversible motor, allowing you to change the direction of blade rotation. A switch on the fan's motor housing controls this function.
- സമ്മർ മോഡ് (ഡൗണ്ട്രാഫ്റ്റ്): തണുത്ത വായു താഴേക്ക് തള്ളിക്കൊണ്ടുകൊണ്ട് ബ്ലേഡുകൾ എതിർ ഘടികാരദിശയിൽ കറങ്ങുന്നു.
- വിന്റർ മോഡ് (അപ്ഡ്രാഫ്റ്റ്): Blades rotate clockwise, drawing cool air up and circulating warm air trapped near the ceiling.
- SureSpeed Technology: The fan is equipped with Hunter's exclusive SureSpeed technology, designed to deliver high-velocity airflow for superior cooling performance.
Image: Hunter fan installed in an outdoor covered patio setting, demonstrating suitable placement.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ സീലിംഗ് ഫാനിന്റെ മികച്ച പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കുന്നു.
- വൃത്തിയാക്കൽ: Clean the fan and blades periodically with a soft, damp തുണി. ഉരച്ചിലുകളുള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
- മുറുകുന്ന സ്ക്രൂകൾ: Check all screws on the motor housing, blade arms, and mounting assembly annually to ensure they are secure.
- ബ്ലേഡ് ബാലൻസിങ്: If the fan wobbles, ensure all blades are securely attached and balanced. A balancing kit (not included) may be used if necessary.
7. പ്രശ്നപരിഹാരം
If you experience issues with your fan, consult the following common troubleshooting tips:
- ഫാൻ ആരംഭിക്കുന്നില്ല: Check the circuit breaker and wall switch. Ensure all wiring connections are secure.
- ഫാൻ വബിൾസ്: Verify that the mounting bracket is securely fastened to the ceiling structure. Check that all blade screws are tight and that blades are not warped.
- ശബ്ദായമാനമായ പ്രവർത്തനം: Ensure all screws are tight. Check for any loose parts or obstructions.
For more comprehensive troubleshooting, refer to the full User Manual PDF.
8 സ്പെസിഫിക്കേഷനുകൾ
| ആട്രിബ്യൂട്ട് | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | വേട്ടക്കാരൻ |
| മോഡലിൻ്റെ പേര് | Hunter 52 White Damp Rated Ceiling Fan and Pull Chain |
| മോഡൽ നമ്പർ | 23845 |
| നിറം | വെള്ള |
| ഉൽപ്പന്ന അളവുകൾ | 52"D x 52"W x 12.5"H |
| ഇനത്തിൻ്റെ ഭാരം | 43.2 പൗണ്ട് |
| ബ്ലേഡുകളുടെ എണ്ണം | 5 |
| എയർ ഫ്ലോ കപ്പാസിറ്റി | മിനിറ്റിന് 7560 ക്യുബിക് അടി |
| വാല്യംtage | 120 വോൾട്ട് |
| വാട്ട്tage | 85 വാട്ട്സ് |
| സ്വിച്ച് തരം | ചെയിൻ വലിക്കുക |
| ഇൻഡോർ/ഔട്ട്ഡോർ ഉപയോഗം | ഔട്ട്ഡോർ (ഡിamp റേറ്റുചെയ്തത്) |
| പ്രത്യേക ഫീച്ചർ | വേരിയബിൾ സ്പീഡ് |
| കാര്യക്ഷമത | High Efficiency (Energy Star) |
9. വാറൻ്റി വിവരങ്ങൾ
The Hunter Original fan comes with a limited lifetime motor warranty, backed by Hunter Fan Company's over 130 years of experience in the fan business.
10. പിന്തുണ
For further assistance, detailed diagrams, or specific installation instructions, please refer to the official User Manual PDF or visit the Hunter store.
- ഉപയോക്തൃ മാനുവൽ (PDF): PDF ഡൗൺലോഡ് ചെയ്യുക
- Visit Hunter Store: Hunter Fan Company Store on Amazon
