1. ആമുഖം
The BSS BLU-103 is a high-performance conferencing processor designed for professional audio installations. It features Acoustic Echo Cancellation (AEC) and Voice over IP (VoIP) capabilities, making it suitable for a wide range of conferencing applications. This manual provides essential information for the proper setup, operation, and maintenance of your BLU-103 unit.
2 സുരക്ഷാ വിവരങ്ങൾ
WARNING: THIS EQUIPMENT MUST BE EARTHED.
സുരക്ഷിതമായ പ്രവർത്തനം ഉറപ്പാക്കുന്നതിനും കേടുപാടുകൾ തടയുന്നതിനും, ദയവായി ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക:
- വൈദ്യുതി വിതരണം: Connect the unit only to an AC power source within the specified voltage range (100-240V, 50/60Hz, 50W). Ensure the power cord is properly grounded.
- വെൻ്റിലേഷൻ: വെന്റിലേഷൻ തുറസ്സുകൾ തടയരുത്. അമിതമായി ചൂടാകുന്നത് തടയാൻ യൂണിറ്റിന് ചുറ്റും മതിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക.
- ഈർപ്പം: യൂണിറ്റ് മഴയിലോ ഈർപ്പത്തിലോ ഒതുങ്ങരുത്. ദ്രാവകങ്ങൾ നിറച്ച വസ്തുക്കൾ യൂണിറ്റിൽ വയ്ക്കരുത്.
- സേവനം: എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥരെ ഏൽപ്പിക്കുക. ഈ ഉൽപ്പന്നം സ്വയം സർവീസ് ചെയ്യാൻ ശ്രമിക്കരുത്.
- ഇൻസ്റ്റലേഷൻ: Install the unit in a stable environment, away from excessive heat sources, vibrations, or dust.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
3.1. ഉൽപ്പന്ന വിവരണം

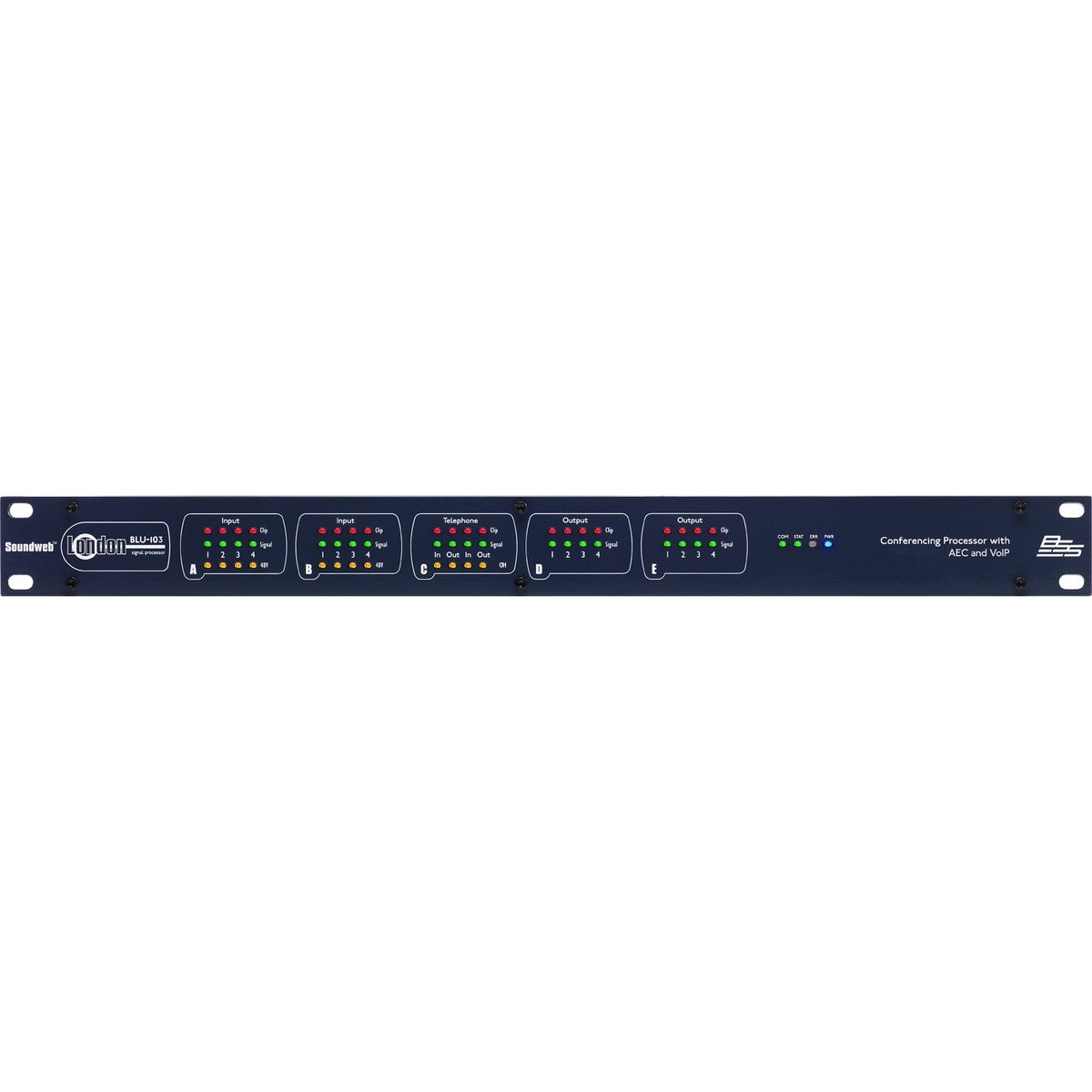

ശബ്ദംweb London BLU-103 offers a fixed configuration of 8 analog inputs and 8 analog outputs, a Voice over IP (VoIP) interface, configurable signal processing, AEC processing, and a high bandwidth, fault tolerant digital audio bus. The VoIP port enables the BLU-103 to interface with two VoIP (SIP v2.0 or later) lines. The BLU-103 contains dedicated AEC processing for up to 8 independent AEC algorithms. The AEC algorithm can be applied to signals coming from the local analog inputs or from the digital audio bus. 8 individual AEC references (one per algorithm) allow the user to provide a solution for multiple conferencing spaces using a single device. The BLU-103 and the other members of the Soundweb London family provide the building blocks of the perfectly tailored system solution.
3.2 പ്രധാന സവിശേഷതകൾ
- 8 Analog Inputs (with 48V Phantom Power per Channel)
- 8 അനലോഗ് ഔട്ട്പുട്ടുകൾ
- VoIP Port for SIP v2.0 or later
- Dedicated AEC processing for up to 8 independent algorithms
- Rich Palette of Processing and Logic Objects
- ശബ്ദംweb London Interface Kit for Third Party Control System Integration
- High bandwidth, fault tolerant digital audio bus (BLU link)
4. സജ്ജീകരണം
4.1. Rear Panel Connections Overview
The following image illustrates the rear panel of the BSS BLU-103, detailing all available connections for power, audio, and control.
Figure 1: Rear panel of the BSS BLU-103 Conferencing Processor. From left to right: AC power inlet, RS232, Ethernet, BLU Link (IN/OUT), Control Inputs/Outputs, VoIP, Analog Outputs (D, C), Analog Inputs (B, A).
4.2. പവർ കണക്ഷൻ
Connect the supplied IEC power cable to the AC inlet on the far left of the rear panel. Ensure the power source is within the 100-240V, 50/60Hz range. The unit consumes 50W. Always ensure the equipment is properly earthed.
4.3. BLU Link Connection
The BLU Link ports (IN and OUT) are used for connecting the BLU-103 to other Soundweb London devices, forming a high-bandwidth digital audio bus. Use standard CAT5e or higher Ethernet cables for these connections.
4.4. ഇഥർനെറ്റ് കണക്ഷൻ
The Ethernet port provides network connectivity for control and configuration of the BLU-103 using the Soundweb London Architect software. Connect this port to your network switch or router using a standard Ethernet cable.
4.5. RS232 കണക്ഷൻ
The RS232 serial port allows for integration with third-party control systems. Refer to the Soundweb London Interface Kit documentation for detailed protocol information.
4.6. Control Inputs and Logic Outputs
The Control section features terminals for external control inputs (1-12) and logic outputs (1-6). These can be configured within the Soundweb London Architect software to interface with various external devices and triggers.
4.7. VoIP Connection
The VoIP port allows the BLU-103 to connect to two Voice over IP (SIP v2.0 or later) lines, enabling direct integration into IP-based telephony systems for conferencing.
4.8. അനലോഗ് ഔട്ട്പുട്ടുകൾ
The BLU-103 provides 8 analog outputs, labeled D (1-4) and C (1-4). These are balanced outputs, typically connected to amplifiers or other audio distribution equipment using appropriate cabling.
4.9. അനലോഗ് ഇൻപുട്ടുകൾ
The unit features 8 analog inputs, labeled B (1-4) and A (1-4). These inputs support 48V phantom power per channel, suitable for connecting condenser microphones. Ensure proper gain staging for optimal audio quality.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The BSS BLU-103 is primarily configured and controlled using the ശബ്ദംweb London Architect software, which runs on a personal computer (Windows operating system). This software allows for:
- Designing and loading audio signal processing configurations.
- Setting up AEC algorithms for each input.
- Configuring VoIP lines and parameters.
- Monitoring system status and audio levels.
- Integrating with third-party control systems via RS232 or network commands.
Refer to the Soundweb London Architect software documentation for detailed instructions on creating and deploying configurations.
6. പരിപാലനം
The BSS BLU-103 is designed for reliable operation with minimal maintenance. Follow these guidelines:
- വൃത്തിയാക്കൽ: യൂണിറ്റിന്റെ പുറംഭാഗം വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- വെൻ്റിലേഷൻ: Periodically check that ventilation openings are clear of dust and debris.
- ഫേംവെയർ അപ്ഡേറ്റുകൾ: നിർമ്മാതാവ് പരിശോധിക്കുക webഒപ്റ്റിമൽ പ്രകടനവും പുതിയ സവിശേഷതകളിലേക്കുള്ള ആക്സസും ഉറപ്പാക്കാൻ ഫേംവെയർ അപ്ഡേറ്റുകൾക്കായി ഇടയ്ക്കിടെ സൈറ്റ് സന്ദർശിക്കുക.
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: Operate the unit within specified temperature and humidity ranges.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your BLU-103, consider the following basic troubleshooting steps:
- ശക്തിയില്ല: Ensure the power cable is securely connected and the power outlet is active. Check the power switch on the unit.
- നെറ്റ്വർക്ക് കണക്ഷൻ ഇല്ല: Verify Ethernet cable connections. Check network settings on the BLU-103 and your computer. Ensure the unit's IP address is correctly configured and accessible on the network.
- ഓഡിയോ ഇൻപുട്ട്/ഔട്ട്പുട്ട് ഇല്ല: Check all analog and digital audio cable connections. Verify gain settings and routing within the Soundweb London Architect software. Ensure phantom power is enabled for condenser microphones if required.
- VoIP Issues: Confirm network connectivity and correct SIP account settings within the software. Check firewall settings if applicable.
- System Lock-up: If the unit becomes unresponsive, power cycle the device by disconnecting and reconnecting the power cable.
For persistent issues, consult the Soundweb London Architect software documentation or contact BSS customer support.
8 സ്പെസിഫിക്കേഷനുകൾ
The following table details the technical specifications of the BSS BLU-103 Conferencing Processor:
| സ്പെസിഫിക്കേഷൻ | മൂല്യം |
|---|---|
| ഉൽപ്പന്ന അളവുകൾ | 25 x 5.98 x 17.01 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 16 പൗണ്ട് |
| ഇനം മോഡൽ നമ്പർ | BLU-103 |
| നിർമ്മാതാവ് | ബി.എസ്.എസ് |
| അനുയോജ്യമായ ഉപകരണങ്ങൾ | പേഴ്സണൽ കമ്പ്യൂട്ടർ |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | Ethernet, USB (for service/firmware) |
| ചാനലുകളുടെ എണ്ണം | 8 Analog Inputs, 8 Analog Outputs |
| Operating System (for control software) | വിൻഡോസ് |
| പവർ ആവശ്യകതകൾ | 100-240V, 50/60Hz, 50W |
| ആദ്യ തീയതി ലഭ്യമാണ് | ജൂൺ 12, 2015 |
9. വാറൻ്റിയും പിന്തുണയും
9.1. വാറൻ്റി വിവരങ്ങൾ
This product is covered by a manufacturer's warranty. Please refer to the warranty card included with your product or visit the official BSS webവാറന്റി കവറേജും കാലാവധിയും സംബന്ധിച്ച വിശദമായ നിബന്ധനകൾക്കും വ്യവസ്ഥകൾക്കും സൈറ്റ് സന്ദർശിക്കുക.
9.2. ഉപഭോക്തൃ പിന്തുണ
For technical assistance, product inquiries, or service requests, please contact BSS customer support through their official website or authorized distributors. Ensure you have your product model number (BLU-103) and serial number available when contacting support.
