1. ആമുഖം
This user manual provides essential information for the safe and effective use of the ILME CTF 24 L Industrial Connector 24 Pin. ഇത് ഉൽപ്പന്നത്തെ മുഴുവൻ ഉൾക്കൊള്ളുന്നുview, installation, operation, maintenance, troubleshooting, and technical specifications. Please read this manual thoroughly before installing or operating the connector to ensure proper functionality and safety.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview
The ILME CTF 24 L is a robust 24-pin industrial connector designed for reliable electrical connections in demanding environments. It is engineered to facilitate secure and efficient power and signal transmission within industrial electrical systems.
- ഉൽപ്പന്ന തരം: ഇൻഡസ്ട്രിയൽ കണക്റ്റർ
- പിൻ കോൺഫിഗറേഷൻ: 24 പിൻ
- മോഡൽ നമ്പർ: CTF 24 L
- അളവുകൾ: ഏകദേശം 5.00 x 4.00 x 2.00 ഇഞ്ച് (12.7 x 10.16 x 5.08 സെ.മീ)
- ഭാരം: ഏകദേശം 1.00 lb (0.45 kg)

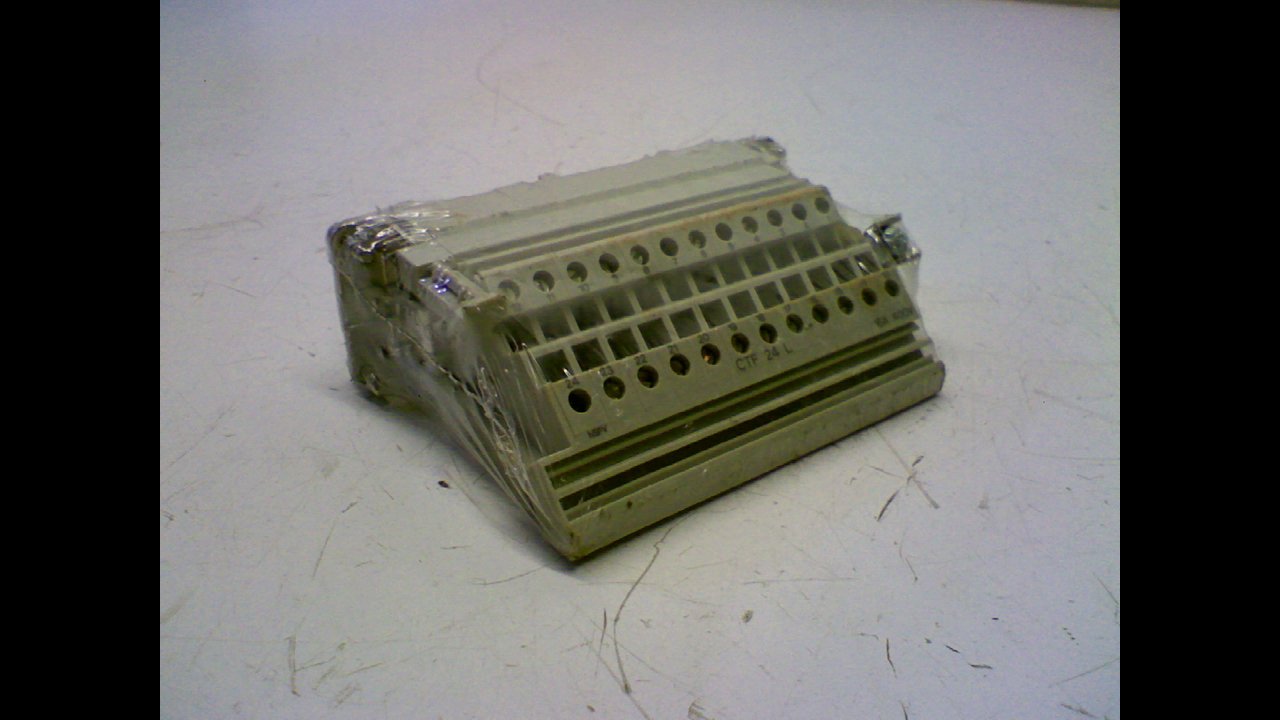

ചിത്രം 2.1: മുൻഭാഗം view of the ILME CTF 24 L Industrial Connector, showing the 24 pin receptacles.
ചിത്രം 2.2: വശം view of the ILME CTF 24 L Industrial Connector, highlighting its compact design.
3. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Proper installation is crucial for the safe and reliable operation of the ILME CTF 24 L connector. Always ensure power is disconnected before beginning any installation work.
3.1 സുരക്ഷാ മുൻകരുതലുകൾ
- പവർ വിച്ഛേദിക്കുക: Always ensure that all power sources are disconnected and locked out before installing or servicing the connector.
- യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ: Installation should only be performed by qualified electricians or technicians familiar with industrial electrical systems and safety standards.
- ശരിയായ ഉപകരണങ്ങൾ: Use appropriate insulated tools for wiring and tightening connections.
- പരിസ്ഥിതി വ്യവസ്ഥകൾ: Ensure the installation environment is suitable for industrial electrical components, free from excessive moisture, dust, or corrosive substances.
3.2 വയറിംഗ് നിർദ്ദേശങ്ങൾ
The ILME CTF 24 L connector is designed for specific wire types and torque settings. Refer to the product label for critical wiring specifications.
Figure 3.1: Close-up of the product label, showing wiring specifications and certifications.
- വയർ അനുയോജ്യത: This connector is suitable for 18 to 14 AWG wires (equivalent to 0.75 to 2.5 mm²).
- കണ്ടക്ടർ മെറ്റീരിയൽ: മാത്രം ഉപയോഗിക്കുക copper conductors. Do not use with aluminum wires.
- ടെർമിനൽ സ്ക്രൂ ടോർക്ക്: Tighten terminal screws to a torque of 0.4 Nm (3.54 lb.in). Over-tightening or under-tightening can lead to connection issues or damage.
- വാല്യംtagഇ റേറ്റിംഗ്: The connector is rated for up to 600V. Ensure the application voltage does not exceed this rating.
- പിൻ അസൈൻമെന്റ്: Carefully follow the pin assignment diagram relevant to your application to ensure correct circuit connections.
After wiring, ensure all connections are secure and that no bare wires are exposed.
4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once installed, the ILME CTF 24 L connector functions as a passive electrical interface. Its operation primarily involves maintaining a secure and stable connection.
- കണക്ഷൻ സ്ഥിരീകരണം: Before applying power, visually inspect the connection to ensure the mating halves are fully engaged and secured (if applicable, e.g., with a housing).
- സുരക്ഷിത ഫിറ്റ്: Ensure the connector is firmly seated and any locking mechanisms are engaged to prevent accidental disconnection.
- പരിസ്ഥിതി സംരക്ഷണം: If the connector is exposed to harsh environments, ensure it is properly housed or protected according to its IP rating (if applicable, not specified in input).
5. പരിപാലനം
Regular maintenance helps prolong the lifespan and ensures the continued reliability of your ILME CTF 24 L connector.
- ആനുകാലിക പരിശോധന: Periodically inspect the connector for signs of wear, corrosion, physical damage, or loose connections.
- വൃത്തിയാക്കൽ: If necessary, clean the exterior of the connector using a dry, lint-free cloth. Avoid using abrasive cleaners or solvents that could damage the material. Ensure power is disconnected before cleaning.
- Re-tighten Connections: Over time, vibrations or thermal cycling can cause screws to loosen. Periodically check and re-tighten terminal screws to the specified torque (0.4 Nm / 3.54 lb.in).
- പരിസ്ഥിതി പരിശോധന: Ensure the operating environment remains within acceptable parameters for the connector.
6. പ്രശ്നപരിഹാരം
This section provides guidance for common issues that may arise with the ILME CTF 24 L connector.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഇടവിട്ടുള്ള കണക്ഷൻ | Loose terminal screws; damaged wire insulation; corrosion on contacts. |
|
| കണക്ഷനില്ല | Incorrect wiring; completely loose connection; damaged connector. |
|
| അമിത ചൂടാക്കൽ | Loose connections; overloaded circuit; incorrect wire gauge. |
|
If troubleshooting steps do not resolve the issue, contact ILME technical support or a qualified professional.
7 സ്പെസിഫിക്കേഷനുകൾ
Detailed technical specifications for the ILME CTF 24 L Industrial Connector:
| ആട്രിബ്യൂട്ട് | മൂല്യം |
|---|---|
| മോഡൽ നമ്പർ | CTF 24 L |
| നിർമ്മാതാവ് | ഐഎൽഎംഇ |
| ഉൽപ്പന്ന അളവുകൾ | 5 x 4 x 2 ഇഞ്ച് (12.7 x 10.16 x 5.08 സെ.മീ) |
| ഭാരം | 15.87 ഔൺസ് (0.45 കി.ഗ്രാം) |
| പിൻ എണ്ണം | 24 പിൻ |
| വാല്യംtagഇ റേറ്റിംഗ് | 600V |
| വയർ ഗേജ് അനുയോജ്യത | 18 മുതൽ 14 വരെ AWG (0.75 മുതൽ 2.5 mm² വരെ) |
| ടെർമിനൽ സ്ക്രൂ ടോർക്ക് | 0.4 Nm (3.54 lb.in) |
| കണ്ടക്ടർ തരം | ചെമ്പ് മാത്രം |
| ASIN | B01130MK2Q |
| UPC/Part Number | 8015747040860 |
| ആദ്യ തീയതി ലഭ്യമാണ് | ജൂലൈ 6, 2015 |
8. വാറൻ്റിയും പിന്തുണയും
For information regarding warranty coverage, technical support, or replacement parts for your ILME CTF 24 L Industrial Connector, please contact the manufacturer directly.
നിർമ്മാതാവ്: ഐഎൽഎംഇ
Please refer to ILME's official website or your point of purchase for the most current contact information and warranty details.
