Hiland GSF-PR-PC Propane Fire Pit User Manual

1 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ

Please read and understand all instructions and safety warnings before assembling, operating, or servicing this fire pit. Failure to follow these instructions may result in property damage, bodily injury, or death.

• For outdoor use only. Do not use indoors or in an enclosed area.
• Keep clear of combustible materials. Maintain a minimum clearance of 36 inches (91 cm) from the top and sides to any combustible surfaces.
• ഈ അല്ലെങ്കിൽ മറ്റേതെങ്കിലും ഉപകരണത്തിൻ്റെ പരിസരത്ത് ഗ്യാസോലിൻ അല്ലെങ്കിൽ മറ്റ് കത്തുന്ന നീരാവി, ദ്രാവകങ്ങൾ എന്നിവ സൂക്ഷിക്കുകയോ ഉപയോഗിക്കുകയോ ചെയ്യരുത്.
• Always ensure the fire pit is on a level, non-combustible surface.
• Do not leave the fire pit unattended while in operation.
• Always allow the fire pit to cool completely before moving or covering.
• Children and pets should be kept at a safe distance from the fire pit.
• This appliance is hot when in operation. Do not touch hot surfaces.
• പ്രൊപ്പെയ്ൻ വാതകം മാത്രം ഉപയോഗിക്കുക. പ്രകൃതിവാതകമോ മറ്റേതെങ്കിലും ഇന്ധനമോ ഉപയോഗിക്കരുത്.
• Ensure the propane tank is properly secured and connected.

മുന്നറിയിപ്പ്: ജനന വൈകല്യങ്ങളോ മറ്റ് പ്രത്യുൽപാദന വൈകല്യങ്ങളോ ഉണ്ടാക്കുമെന്ന് കാലിഫോർണിയ സംസ്ഥാനത്തിന് അറിയാവുന്ന കാർബൺ മോണോക്സൈഡ് ഉൾപ്പെടെയുള്ള രാസവസ്തുക്കളുമായി ഈ ഉൽപ്പന്നം നിങ്ങളെ സമ്പർക്കത്തിൽ വരുത്തിവയ്ക്കും. കൂടുതൽ വിവരങ്ങൾക്ക് ഇവിടെ പോകുക www.P65Warnings.ca.gov.

2. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Hiland GSF-PR-PC Propane Fire Pit is designed to provide warmth and ambiance to your outdoor living space. It features a durable hammered bronze finish, a stainless steel lid, and comes with clear fire glass. The unit operates on a standard 20 lb propane tank (not included) and includes safety features such as a thermocouple flame failure device and anti-tilt safety devices.

Figure 2.1: The Hiland GSF-PR-PC Propane Fire Pit with its square design and hammered bronze finish.

ഘടകങ്ങൾ:

• Fire Pit Table Base
• ബർണർ അസംബ്ലി
• സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ ലിഡ്
• Clear Fire Glass
• CSA Regulator and Hose
• Ignition System (Integrated Piezo Ignition)
• നോബ് നിയന്ത്രിക്കുക
• Propane Tank Storage Compartment (for 20 lb tank)

Figure 2.2: The fire pit with its stainless steel lid in place, covering the burner area.

3. സജ്ജീകരണവും അസംബ്ലിയും

Assembly of the Hiland GSF-PR-PC fire pit is straightforward and typically takes about 30 minutes. It is recommended to assemble the unit outdoors due to packaging materials.

ആവശ്യമായ ഉപകരണങ്ങൾ (ഉൾപ്പെടുത്തിയിട്ടില്ല):

• Phillips Head Screwdriver (a higher quality #2 Phillips head is recommended over the provided tool for ease of assembly)

അസംബ്ലി ഘട്ടങ്ങൾ:

1. Unpack all components and verify against the parts list in your packaging. Dispose of packaging materials responsibly.
2. Assemble the fire pit base according to the diagrams in your included manual. Pay attention to the orientation of panels, especially the side with the door hinge and the control knob opening.
3. Before placing the fire box (burner assembly) atop the table, locate the brass nut on the control knob shaft. Remove this nut.
4. Carefully place the fire box into the table top cradle.
5. From the outside, re-attach and tighten the brass nut onto the control knob shaft to secure the switch tightly. This step is crucial for proper igniter function.
6. Secure the fire box to the table top using the provided screws (four top and four side screws).
7. Connect the CSA regulator and hose to the burner assembly.
8. Place the clear fire glass evenly over the burner area, ensuring not to block the igniter pin or thermocouple.
9. Open the access door at the base and place a 20 lb propane tank inside. Secure the tank using the provided strap.
10. Connect the propane tank to the regulator and hose assembly. Ensure all connections are tight.

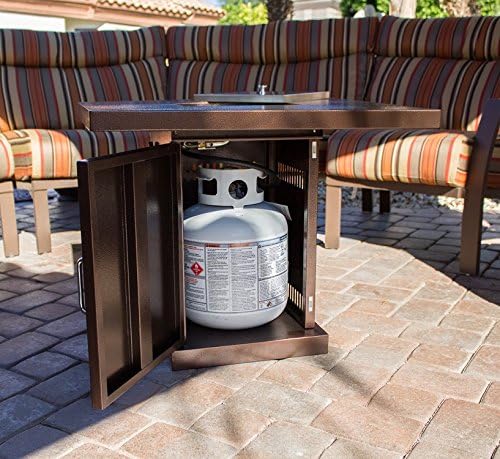

Figure 3.1: The internal compartment designed to house a 20 lb propane tank, accessible via a side door.

ചിത്രം 3.2: ക്ലോസപ്പ് view of the burner assembly before fire glass is added, showing the igniter and thermocouple.

4. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Always perform a leak test before initial use and after any propane tank replacement.

ചോർച്ച പരിശോധനാ നടപടിക്രമം:

1. ഫയർ പിറ്റിലെ കൺട്രോൾ നോബ് "ഓഫ്" സ്ഥാനത്താണെന്ന് ഉറപ്പാക്കുക.
2. Apply a soapy water solution to all gas connections (regulator to tank, hose to burner).
3. പ്രൊപ്പെയ്ൻ ടാങ്ക് വാൽവ് പതുക്കെ തുറക്കുക.
4. If bubbles appear, there is a leak. Close the tank valve immediately and tighten connections. Repeat the test. If leaks persist, do not use the fire pit and contact customer support.

അഗ്നികുണ്ഡം കത്തിക്കൽ:

1. പ്രൊപ്പെയ്ൻ ടാങ്ക് വാൽവ് പൂർണ്ണമായും തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Push in the control knob and slowly turn it to the "LOW" position.
3. While holding the knob in, press the igniter button repeatedly until the burner ignites.
4. Once ignited, continue to hold the control knob in for approximately 15-20 seconds to allow the thermocouple to heat up and engage the safety valve. Release the knob; the flame should remain lit.
5. If the flame goes out, repeat the lighting procedure. If it fails to light after several attempts, refer to the Troubleshooting section.
6. Adjust the flame height by rotating the control knob between "LOW" and "HIGH" settings.

Figure 4.1: The control knob and igniter button located on the side of the fire pit for easy operation.

Turning Off the Fire Pit:

1. Turn the control knob to the "OFF" position.
2. പ്രൊപ്പെയ്ൻ ടാങ്കിലെ വാൽവ് അടയ്ക്കുക.
3. Allow the fire pit to cool completely before covering or storing.

5. പരിപാലനം

Regular maintenance ensures the longevity and safe operation of your fire pit.

• വൃത്തിയാക്കൽ:
  • മൃദുവായ, ഡി ഉപയോഗിച്ച് ബാഹ്യ പ്രതലങ്ങൾ തുടയ്ക്കുകamp തുണി. ഉരച്ചിലുകൾ ഉള്ള ക്ലീനറുകൾ ഉപയോഗിക്കരുത്.
  • Periodically clean the fire glass. Soot may accumulate and discolor the glass. Remove the glass and wash with mild soap and water, then rinse and dry thoroughly before replacing.
  • Ensure the exhaust vent and burner holes are clear of debris. Use a sharp, pointy object to clear any blockages if necessary, but only when the unit is off and cool.
• സംഭരണം:
  • When not in use, especially during inclement weather or off-season, cover the fire pit with a weather-resistant cover.
  • Disconnect the propane tank and store it in a well-ventilated area, away from direct sunlight and heat sources. Do not store the propane tank indoors.
• പരിശോധനകൾ:
  • Regularly inspect the hose and connections for any signs of wear, cuts, or leaks. Replace if damaged.
  • Check the igniter pin and thermocouple for corrosion or damage.

6. പ്രശ്‌നപരിഹാരം

If you encounter issues with your Hiland GSF-PR-PC fire pit, consult the following common troubleshooting steps:

If these steps do not resolve the issue, please contact Hiland customer support.

7 സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ നമ്പർ: GSF-PR-PC
• ഉൽപ്പന്ന അളവുകൾ: 30 x 30 x 24 ഇഞ്ച്
• ഇനത്തിൻ്റെ ഭാരം: 45 പൗണ്ട്
• ഹീറ്റ് ഔട്ട്പുട്ട്: 40,000 ബി.ടി.യു
• ഇന്ധന തരം: Propane Gas (20 lb tank, not included)
• ഇഗ്നിഷൻ തരം: External Integrated Piezo Ignition
• സുരക്ഷാ ഉപകരണങ്ങൾ: Thermocouple and Anti-Tilt
• നിർമ്മാതാവ്: HILAND
• മാതൃരാജ്യം: ചൈന

8. വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or to purchase replacement parts, please contact Hiland customer service. Refer to the original product packaging or the official Hiland webഏറ്റവും പുതിയ കോൺടാക്റ്റ് വിശദാംശങ്ങൾക്കായി സൈറ്റ്.

ഡൗൺലോഡ് ചെയ്യുന്നതിന് ഔദ്യോഗിക ഉപയോക്തൃ മാനുവലും (PDF) ലഭ്യമാണ്: ഉപയോക്തൃ മാനുവൽ (PDF) ഡൗൺലോഡ് ചെയ്യുക

You can also visit the Hiland Store on Amazon for more products and information: Visit Hiland Store
