OLIGHT S1 Flashlight User Manual

1. ആമുഖവും അവസാനവുംview

The OLIGHT S1 Baton is a compact LED flashlight designed for everyday carry. It features a Cree XM-L2 CW LED, delivering a maximum output of 500 lumens and a beam distance of 110 meters. The S1 operates on a single CR123A battery, ensuring optimal performance in a small form factor. Key design elements include a low-profile side switch to prevent accidental activation, a durable pocket clip, a lanyard hole, and a magnetic tail cap for versatile hands-free use.

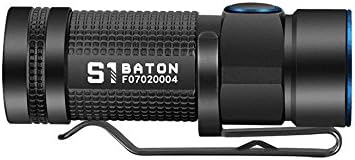

Image 1: The OLIGHT S1 Baton flashlight, showcasing its compact design and textured body.

2. പാക്കേജ് ഉള്ളടക്കം

നിങ്ങളുടെ പാക്കേജിൽ എല്ലാ ഇനങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• OLIGHT S1 Baton Flashlight (1 unit)
• Lanyard (1 unit)
• ഉപയോക്തൃ മാനുവൽ (1 യൂണിറ്റ്)
• 3V CR123A Battery (1 unit)
• OOPSTEK Cleaning Cloth (1 unit)

3. ഉൽപ്പന്ന സവിശേഷതകൾ

The OLIGHT S1 Baton incorporates several features for enhanced functionality and durability:

• എൽഇഡി: Cree XM-L2 CW LED for bright, clear illumination.
• ഔട്ട്പുട്ട്: Maximum 500 lumens with a beam distance of 110 meters.
• ലെൻസ്: PMMA TIR lens with 90% light transmittance for an optimized beam.
• മോഡുകൾ: Three standard modes (8, 80, 500 lumens) and two special modes (0.5 lumen moonlight, 10Hz strobe).
• ഊർജ്ജ സ്രോതസ്സ്: Compatible with 1x CR123A or 1x RCR123 battery.
• മാറുക: ലോ-പ്രോfile side switch with a blue PVD coated ring for durability and ease of use.
• Tail Cap: Magnetic tail cap for hands-free attachment to metal surfaces.
• പോർട്ടബിലിറ്റി: Includes a pocket clip and lanyard hole for convenient carrying.
• ഈട്: Constructed from aluminum, water-resistant.

ചിത്രം 2: വിശദമായത് view of the S1's TIR lens, stainless steel bezel, and magnetic tail cap, highlighting design features.

Image 3: The S1 Baton shown next to a house key and a smartphone, illustrating its ultra-compact and lightweight design for everyday carry.

4. സജ്ജീകരണം: ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

ബാറ്ററി ഇൻസ്റ്റാൾ ചെയ്യാൻ:

1. ഫ്ലാഷ്‌ലൈറ്റിന്റെ ടെയിൽ ക്യാപ്പ് എതിർ ഘടികാരദിശയിൽ തിരിച്ച് അഴിക്കുക.
2. Insert one 3V CR123A battery with the positive (+) end facing towards the flashlight head.
3. സുരക്ഷിതമായി മുറുക്കുന്നത് വരെ ടെയിൽ ക്യാപ്പ് ഘടികാരദിശയിൽ തിരികെ സ്ക്രൂ ചെയ്യുക.

Note: Ensure correct battery polarity to prevent damage to the flashlight.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

The S1 Baton features a user-friendly side switch for all operations.

5.1 പവർ ഓൺ/ഓഫ്

• ഓണാക്കാൻ: സൈഡ് സ്വിച്ചിൽ ഒറ്റ ക്ലിക്ക് ചെയ്യുക.
• ഓഫാക്കാൻ: സൈഡ് സ്വിച്ചിൽ വീണ്ടും ഒറ്റ ക്ലിക്ക് ചെയ്യുക.

5.2 മോഡ് സ്വിച്ചിംഗ്

• When the flashlight is ON, press and hold the side switch to cycle through the standard modes: Low (8 lumens) → Medium (80 lumens) → High (500 lumens). Release the switch to select the desired mode.
• The flashlight will memorize the last used standard mode when turned off and will activate in that mode when turned on again.

5.3 പ്രത്യേക മോഡുകൾ

• Moonlight Mode (0.5 lumens): From the OFF position, press and hold the side switch for approximately one second.
• Strobe Mode (10Hz): Triple click the side switch rapidly from either ON or OFF. Single click to exit strobe mode.

5.4 ടൈമർ പ്രവർത്തനം

The S1 Baton includes a built-in timer for automatic shut-off:

• When the flashlight is ON, double click the side switch to activate the timer mode.
• The timer can be set for either 3 minutes or 9 minutes. The specific indication for setting the timer is typically a subtle flash of the light. Consult the included paper manual for exact timer setting details.

ചിത്രം 4: ക്ലോസ്-അപ്പ് view of the S1's low-profile side switch, designed for comfortable and secure operation.

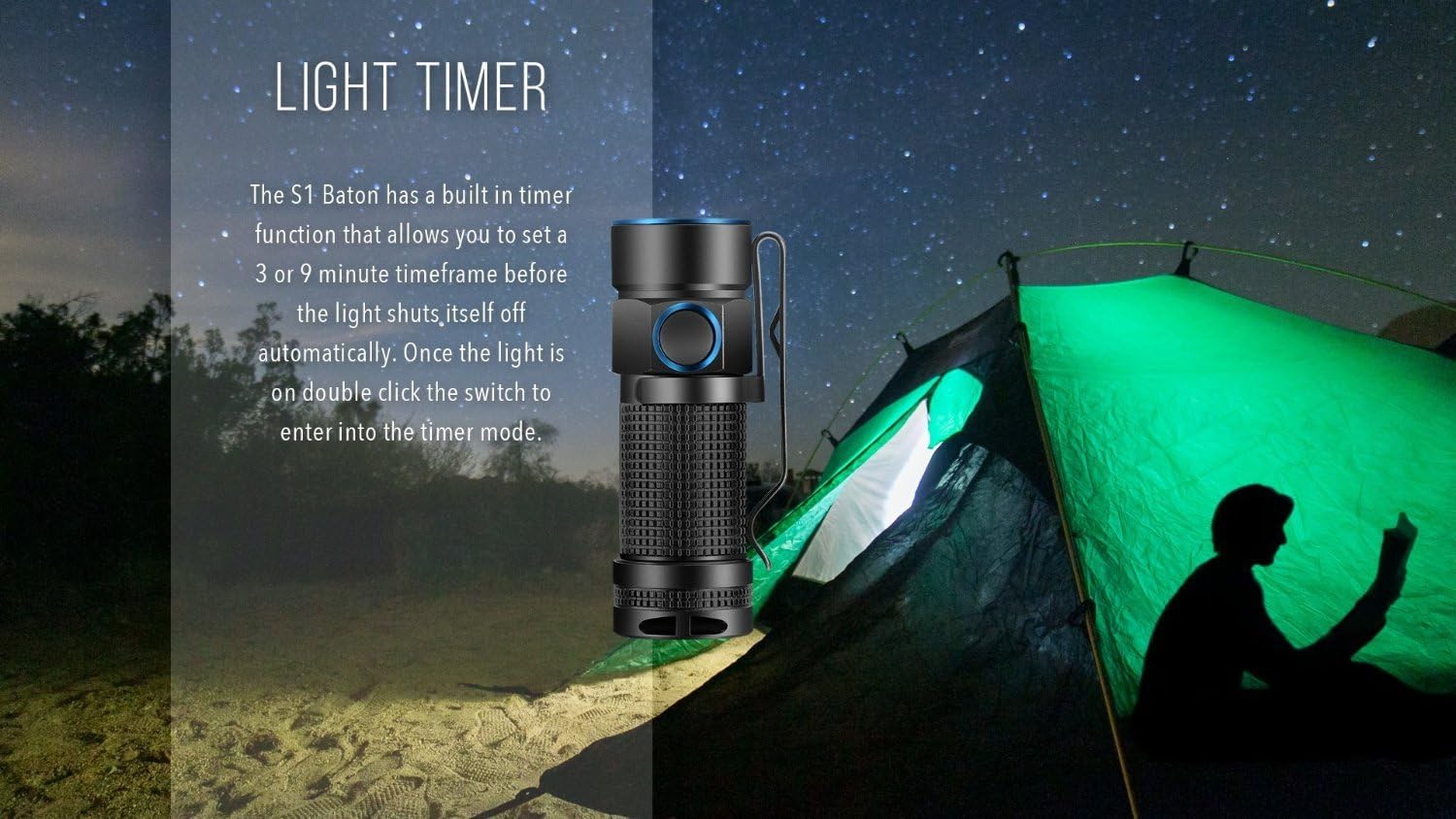

Image 5: The S1 Baton demonstrating its light timer function, useful for situations like tent lighting where automatic shut-off is desired.

6. പരിപാലനം

Proper maintenance ensures the longevity and optimal performance of your OLIGHT S1 Flashlight:

• വൃത്തിയാക്കൽ: Use the provided OOPSTEK Cleaning Cloth to wipe the lens and body of the flashlight. Avoid harsh chemicals.
• ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: Replace the CR123A battery when the light output noticeably decreases or the flashlight fails to turn on. If using RCR123 rechargeable batteries, ensure they are fully charged.
• ത്രെഡുകൾ: Periodically clean and lubricate the tail cap threads with silicone grease to maintain water resistance and smooth operation.
• സംഭരണം: If storing the flashlight for an extended period, remove the battery to prevent potential leakage.

7. പ്രശ്‌നപരിഹാരം

If you encounter issues with your S1 Flashlight, refer to the following common solutions:

• ഫ്ലാഷ്‌ലൈറ്റ് ഓണാകുന്നില്ല:
  • Check if the battery is inserted correctly with the positive (+) end facing the head.
  • ടെയിൽ ക്യാപ് പൂർണമായി മുറുക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പുവരുത്തുക.
  • Replace the battery with a new or fully charged one.
• പ്രകാശ ഔട്ട്പുട്ട് മങ്ങിയതോ മിന്നുന്നതോ ആണ്:
  • The battery may be low. Replace or recharge the battery.
  • Clean the battery contacts and the flashlight's internal contacts with a clean cloth.
• Tail Cap is Stiff or Squeaky:
  • Clean the threads and apply a small amount of silicone grease.

8 സ്പെസിഫിക്കേഷനുകൾ

Detailed technical specifications for the OLIGHT S1 Flashlight:

Image 6: Infographic detailing the S1 Baton's key specifications, including lumens, runtime, throw distance, battery type, and water resistance.

9. വാറൻ്റിയും പിന്തുണയും

The OLIGHT S1 Flashlight comes with a limited warranty. For specific warranty terms, conditions, and support inquiries, please refer to the warranty card included in your package or visit the official OLIGHT webസൈറ്റ്. വാറൻ്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
