ആമുഖം
This manual provides detailed instructions for the installation, operation, and maintenance of your COSMO COS-QS75 30-inch Under Cabinet Range Hood. Please read this manual thoroughly before installation and use, and keep it for future reference. Proper installation and maintenance are crucial for optimal performance and safety.
സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: ഈ ഉൽപ്പന്നത്തിന് നിങ്ങളെ ലെഡ് ഉൾപ്പെടെയുള്ള രാസവസ്തുക്കൾ തുറന്നുകാട്ടാൻ കഴിയും, ഇത് ക്യാൻസറിനും ജനന വൈകല്യങ്ങൾക്കും മറ്റ് പ്രത്യുൽപാദന വൈകല്യങ്ങൾക്കും കാരണമാകുമെന്ന് കാലിഫോർണിയ സംസ്ഥാനത്തിന് അറിയാം. കൂടുതൽ വിവരങ്ങൾക്ക് പോകുക www.P65Warnings.ca.gov.
Always follow basic safety precautions when using this appliance to reduce the risk of fire, electric shock, or injury to persons. This is a large, commercial-sized, heavy-duty appliance for residential use. Due to its size and weight, proper installation requires 1-2 people.
- ഉപകരണത്തിലെ റേറ്റിംഗ് പ്ലേറ്റുമായി വൈദ്യുതി വിതരണം പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- സർവീസ് ചെയ്യുന്നതിനോ വൃത്തിയാക്കുന്നതിനോ മുമ്പ് വൈദ്യുതി വിച്ഛേദിക്കുക.
- കേടായ കോർഡ് അല്ലെങ്കിൽ പ്ലഗ് ഉപയോഗിച്ച് ഒരു ഫാനും പ്രവർത്തിപ്പിക്കരുത്.
- ഏതെങ്കിലും സോളിഡ്-സ്റ്റേറ്റ് സ്പീഡ് കൺട്രോൾ ഉപകരണത്തിൽ ഈ യൂണിറ്റ് ഉപയോഗിക്കരുത്.
- Always use proper ducting to vent air outside.
ബോക്സിൽ എന്താണുള്ളത്
Your COSMO COS-QS75 Range Hood package includes the following components:
- COSMO COS-QS75 30-inch Under Cabinet Range Hood
- Premium Stainless Steel Baffle Filters
- ഇൻസ്റ്റാളേഷനുള്ള ഹാർഡ്വെയർ
- Damper
- റിമോട്ട് കൺട്രോൾ
- Flexible Ducting (for convenient installation)
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The COSMO COS-QS75 is designed for under cabinet mounting and requires top venting with a 7.5-inch round duct. It can be converted to a ductless (recirculating) range hood using an optional Carbon Filter Kit (Part # CFK5), sold separately.
അളവുകളും മൗണ്ടിംഗും
Figure 1: Detailed dimensions for the COS-QS75 range hood, including top and back views, showing a width of 29.5 inches, depth of 22 inches, and height of 10 inches. The top vent is an 8-inch diameter round opening.
Ensure that the dimensions of the range hood (29.5" W x 22" D x 10" H) fit your installation site. The unit is designed to be mounted under a cabinet, with the exhaust duct connecting to a top-vented 7.5-inch round duct system. The flexible ducting provided is for convenient installation, but rigid ducting is recommended for optimal performance and noise reduction.
ഇലക്ട്രിക്കൽ ആവശ്യകതകൾ
The range hood requires 120V/60Hz electrical power and comes with a 3-prong power plug for easy connection.
Figure 2: The COS-QS75 range hood seamlessly integrated into a kitchen setting, demonstrating its under-cabinet installation above a cooking range.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The COS-QS75 features a backlit touchscreen control panel and includes a wireless remote control for convenient operation of its various functions.
നിയന്ത്രണ പാനലും റിമോട്ടും

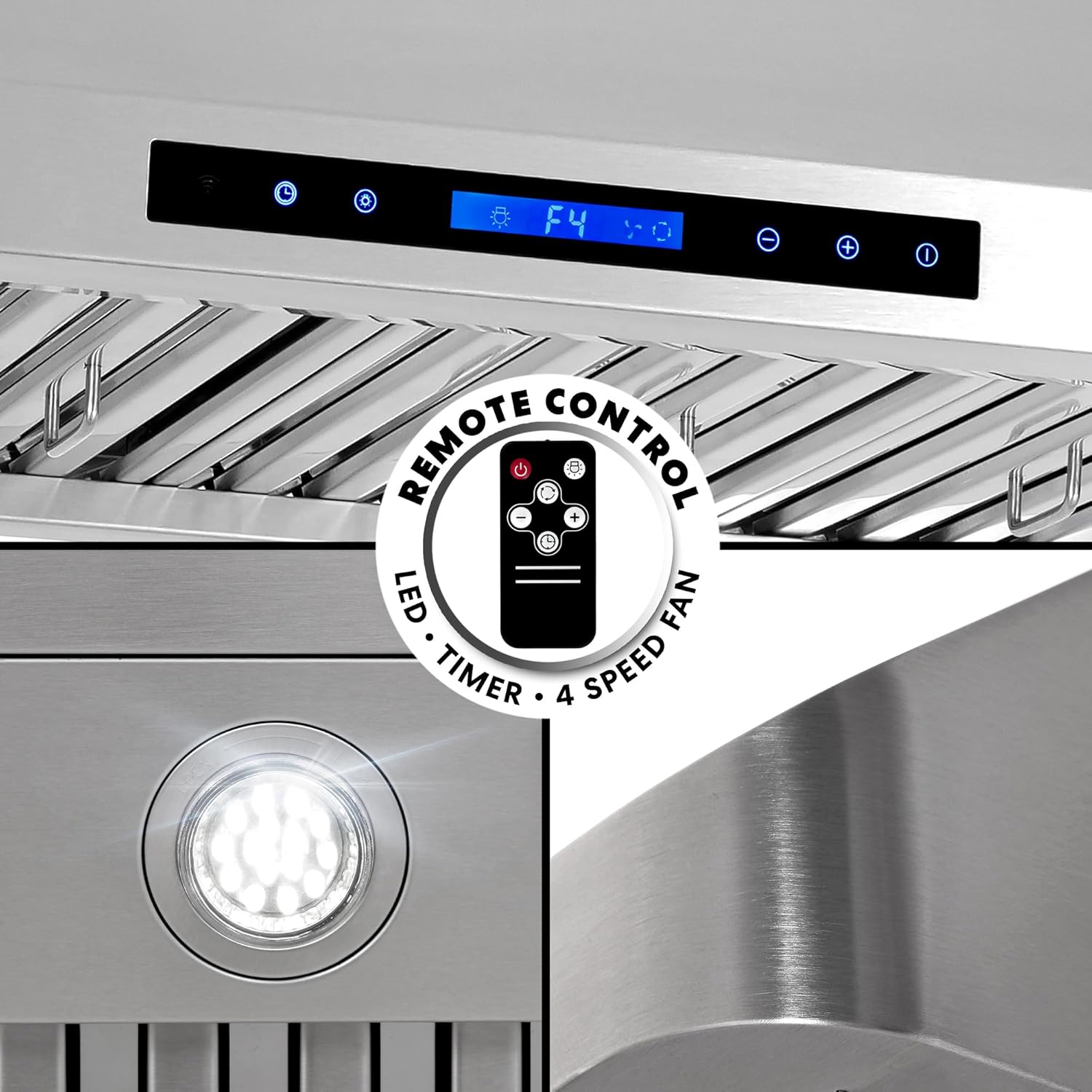

ചിത്രം 3: വിശദമായ ഒരു view of the range hood's backlit touchscreen control panel, showing buttons for power, fan speed adjustment, and lighting, alongside the bright LED lights.
Figure 4: An illustration detailing the various functions accessible via the soft touch control panel and the included remote control, including fan speed, lights, and timer settings.
- ശക്തി: യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ അമർത്തുക.
- ഫാൻ വേഗത: Adjust the 4-speed fan using the '+' and '-' buttons to suit your cooking needs. The fan operates with 500 CFM airflow.
- ലൈറ്റുകൾ: Activate the energy-efficient 1.5-watt LED lights for improved visibility over your cooking area.
- ടൈമർ: Set a delayed auto-shut off timer for convenience.
- ഡിജിറ്റൽ ക്ലോക്ക്: The control panel displays a digital clock.
മെയിൻ്റനൻസ്
Regular maintenance ensures the longevity and efficient operation of your range hood.
ഫിൽട്ടറുകൾ വൃത്തിയാക്കുന്നു
Figure 5: The underside of the range hood, highlighting the removable ARC-FLOW Stainless Steel Permanent Filters and the integrated LED lighting.
The COSMO COS-QS75 is equipped with ARC-FLOW Stainless Steel Permanent Filters. These filters are designed to effectively capture grease and oil, and are dishwasher-safe for easy cleaning. For optimal performance, clean the filters regularly, depending on your cooking frequency.
- Remove the filters by pulling the release latches.
- Wash filters in a dishwasher or by hand with hot water and soap.
- Ensure filters are completely dry before reinstalling.
ബാഹ്യ ശുചീകരണം
Clean the stainless steel exterior with a non-abrasive stainless steel cleaner and a soft cloth. Avoid using abrasive cleaners or scouring pads, as these can scratch the surface.
ട്രബിൾഷൂട്ടിംഗ്
If you encounter issues with your range hood, refer to the following common troubleshooting tips:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ഫാൻ ഓണാക്കുന്നില്ല | No power supply; damaged cord/plug | Check power connection, circuit breaker. Contact qualified electrician if cord/plug is damaged. |
| Low airflow/poor suction | Clogged filters; improper ducting; external factors | Clean or replace filters. Ensure ducting is correctly installed and free of obstructions. Verify external vent is not blocked. |
| അമിതമായ ശബ്ദം | Improper installation; loose parts; ducting issues | Ensure all mounting hardware is secure. Check for loose components. Inspect ducting for kinks or restrictions. Note that some noise is normal, especially at higher fan speeds. |
| ലൈറ്റുകൾ പ്രവർത്തിക്കുന്നില്ല | Bulb failure; electrical connection issue | Check if LED lights need replacement. Verify electrical connections. |
If problems persist after attempting these solutions, please contact COSMO customer support.
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ വിവരം | COS-QS75 |
| ബ്രാൻഡ് | കോസ്മോ |
| ഉൽപ്പന്ന അളവുകൾ | 29.5" (പശ്ചിമം) x 22" (ഡി) x 10" (എച്ച്) |
| ഇനത്തിൻ്റെ ഭാരം | 53 പൗണ്ട് |
| മെറ്റീരിയൽ | സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ |
| മൗണ്ടിംഗ് തരം | കാബിനറ്റ് മൗണ്ടിന് കീഴിൽ |
| വെൻ്റിലേഷൻ തരം | Ducted (Convertible to Ductless with optional CFK5) |
| ഡക്റ്റ് ആവശ്യകതകൾ | Top Vented 7.5" Round |
| എയർ ഫ്ലോ കപ്പാസിറ്റി | മിനിറ്റിന് 500 ക്യുബിക് അടി (CFM) |
| വേഗതകളുടെ എണ്ണം | 4-സ്പീഡ് ഫാൻ |
| ശബ്ദ നില | As low as 40 Decibels (on lowest fan speed with rigid ducting under optimal conditions) |
| നിയന്ത്രണ തരം നിയന്ത്രിക്കുന്നു | ഡിജിറ്റൽ ടച്ച് നിയന്ത്രണങ്ങൾ |
| പ്രകാശ സ്രോതസ്സ് തരം | LED (1.5-watt) |
| ഫിൽട്ടർ തരം | ARC-FLOW Stainless Steel Permanent Baffle Filters (Dishwasher-safe) |
| വാല്യംtage | 120 വോൾട്ട് |
| വാട്ട്tage | 49.5 വാട്ട്സ് |
| ഇലക്ട്രിക്കൽ ആവശ്യകതകൾ | 120V/60Hz, 3 Prong Plug |
| സർട്ടിഫിക്കേഷൻ | ETL ലിസ്റ്റുചെയ്തിരിക്കുന്നു |
| യു.പി.സി | 869369000010 |
വാറൻ്റിയും പിന്തുണയും
COSMO provides a 2 വർഷത്തെ പരിമിതമായ ഭാഗങ്ങളുടെ വാറന്റി for this range hood. Our dedicated customer support team is proudly based in the USA and is available to assist you with any questions or concerns regarding your appliance.
For further assistance, please visit the official COSMO store or contact their customer service directly. You can find more information and products at the COSMO Store on Amazon.
