1. ആമുഖം
Thank you for choosing the PATONA Dual USB Charger 1967. This manual provides detailed instructions for the safe and efficient use of your new charger. Please read this manual thoroughly before use and keep it for future reference.
2. ഉൽപ്പന്നം കഴിഞ്ഞുview
The PATONA Dual USB Charger 1967 is designed to charge two Canon LP-E8 camera batteries simultaneously. It features a compact design, LED indicators for charging status, and multiple input options for convenient power supply.
Figure 2.1: PATONA Dual USB Charger and its retail packaging.
3 പ്രധാന സവിശേഷതകൾ
- ഇരട്ട ചാർജിംഗ് ശേഷി: Charges two Canon LP-E8 batteries simultaneously.
- Intelligent Charging Current: Provides 700 mA when one battery is inserted and 500 mA per slot when two batteries are charging.
- USB പവർ: Conveniently powered via USB to micro USB connection.
- വ്യക്തിഗത LED സൂചകങ്ങൾ: Separate LED indicators for each charging slot to show charging status.
- Automatic Trickle Charge: Automatically switches to trickle charge mode once batteries are fully charged to prevent overcharging.
4. പാക്കേജ് ഉള്ളടക്കം
പാക്കേജിൽ ഇനിപ്പറയുന്ന ഇനങ്ങൾ ഉണ്ടോ എന്ന് പരിശോധിക്കുക:
- 1 x PATONA Dual Charger for Canon LP-E8 batteries
- 1 x USB to micro USB cable (60 cm)
5. സജ്ജീകരണം
- ചാർജർ ബന്ധിപ്പിക്കുക: Insert the micro USB end of the provided cable into the charger's micro USB port.
- പവർ ഉറവിടത്തിലേക്ക് കണക്റ്റുചെയ്യുക: Connect the standard USB end of the cable to a compatible USB power source (e.g., computer USB port, USB wall adapter, power bank). Ensure the power source provides sufficient current (minimum 5V, 1A recommended).
- ബാറ്ററികൾ ചേർക്കുക: Carefully insert one or two Canon LP-E8 batteries into the designated charging slots on the charger. Ensure the battery contacts align correctly with the charger's pins.

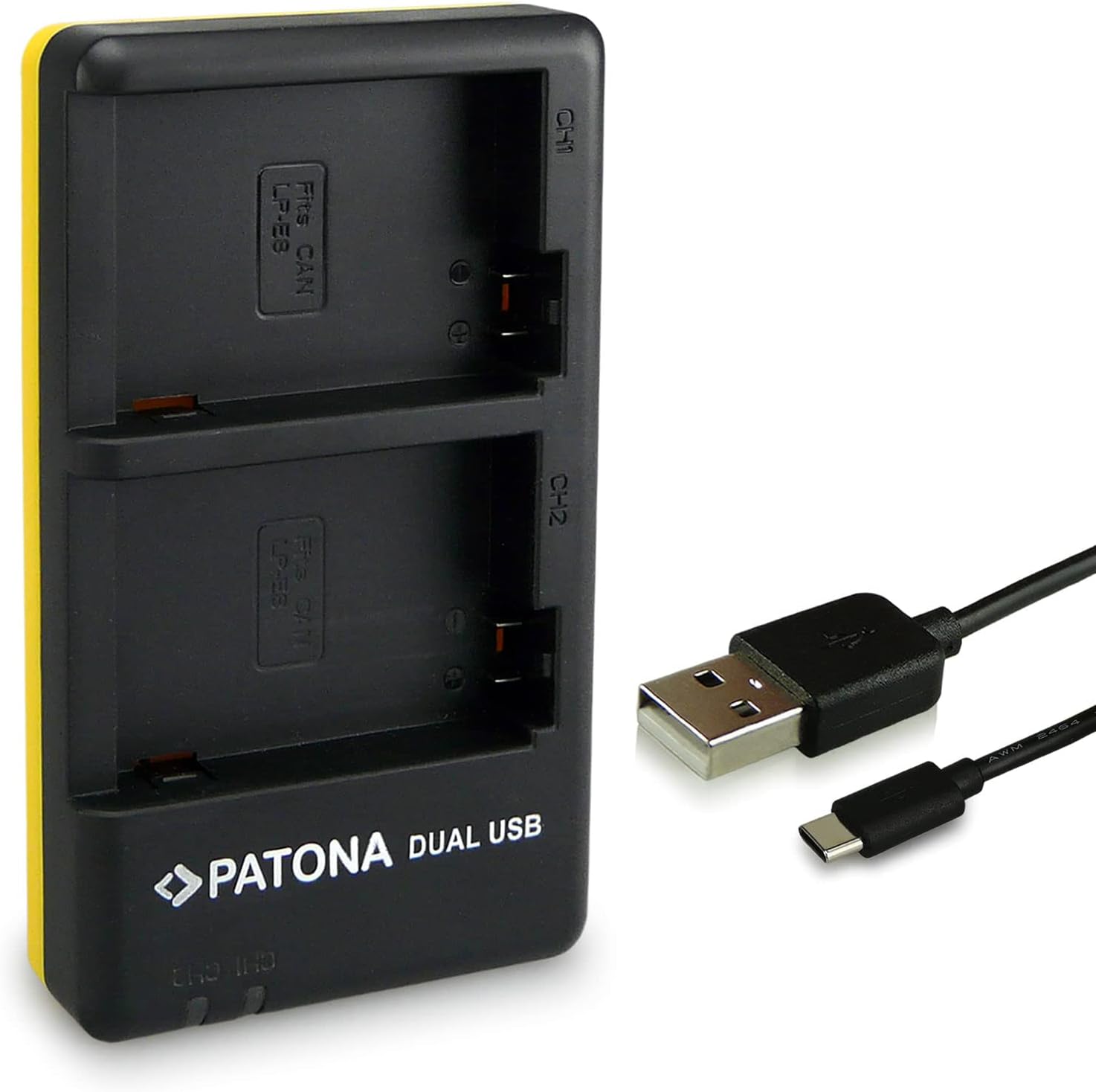

Figure 5.1: Connecting the USB cable to the charger.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once the charger is connected to a power source and batteries are inserted:
- ചാർജിംഗ് സൂചകം: The LED indicator for each slot will illuminate to show the charging status. Typically, a red light indicates charging, and a green light indicates fully charged.
- ചാർജിംഗ് പ്രക്രിയ: The charger will automatically begin charging the inserted batteries. The charging current will adjust based on the number of batteries (700mA for one, 500mA per battery for two).
- പൂർത്തീകരണം: Once a battery is fully charged, its corresponding LED indicator will change, and the charger will switch to a trickle charge to maintain battery health.
ചിത്രം 6.1: മുൻഭാഗം view of the charger showing battery slots and LED indicators.
ചിത്രം 6.2: മുകളിൽ view of the charger, highlighting the two charging bays.
7. പരിപാലനം
- വൃത്തിയാക്കൽ: Use a soft, dry cloth to clean the charger. Do not use liquid cleaners or solvents.
- സംഭരണം: ഉപയോഗിക്കാത്തപ്പോൾ നേരിട്ട് സൂര്യപ്രകാശം ഏൽക്കാത്തതും ഈർപ്പമുള്ളതുമായ ഒരു തണുത്ത, വരണ്ട സ്ഥലത്ത് ചാർജർ സൂക്ഷിക്കുക.
- കൈകാര്യം ചെയ്യൽ: ചാർജർ താഴെയിടുകയോ ശക്തമായ ആഘാതങ്ങൾക്ക് വിധേയമാക്കുകയോ ചെയ്യുന്നത് ഒഴിവാക്കുക.
- ഈർപ്പം: Ensure the charger is not exposed to moisture or extreme temperatures.
8. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Charger not powering on / LEDs not lighting up. | No power supply; faulty USB cable; faulty power source. | Ensure USB cable is securely connected. Try a different USB port or power adapter. Test with a different USB cable. |
| ബാറ്ററി ചാർജ് ചെയ്യുന്നില്ല. | Battery not inserted correctly; battery is faulty; charger slot is faulty. | Re-insert the battery, ensuring proper alignment. Try charging a different battery if available. Try the other charging slot. |
| ചാർജിംഗ് മന്ദഗതിയിലാണ്. | Low current from USB power source; charging two batteries simultaneously. | Ensure your USB power source provides at least 1A. Charging two batteries simultaneously will result in 500mA per battery, which is slower than 700mA for a single battery. |
9 സ്പെസിഫിക്കേഷനുകൾ
| ബ്രാൻഡ് | പാറ്റോണ |
| മോഡൽ നമ്പർ | 1967 |
| നിറം | കറുപ്പ് |
| ഇൻപുട്ട് | Micro USB, USB Type-C (5V, 2.1A min) |
| ഔട്ട്പുട്ട് | 8.4V 700mA (1 battery) / 500mA (2 batteries) |
| നിർമ്മാതാവ് | ബണ്ടിൽസ്റ്റാർ |
| അനുയോജ്യമായ ബാറ്ററികൾ | Canon LP-E8 |

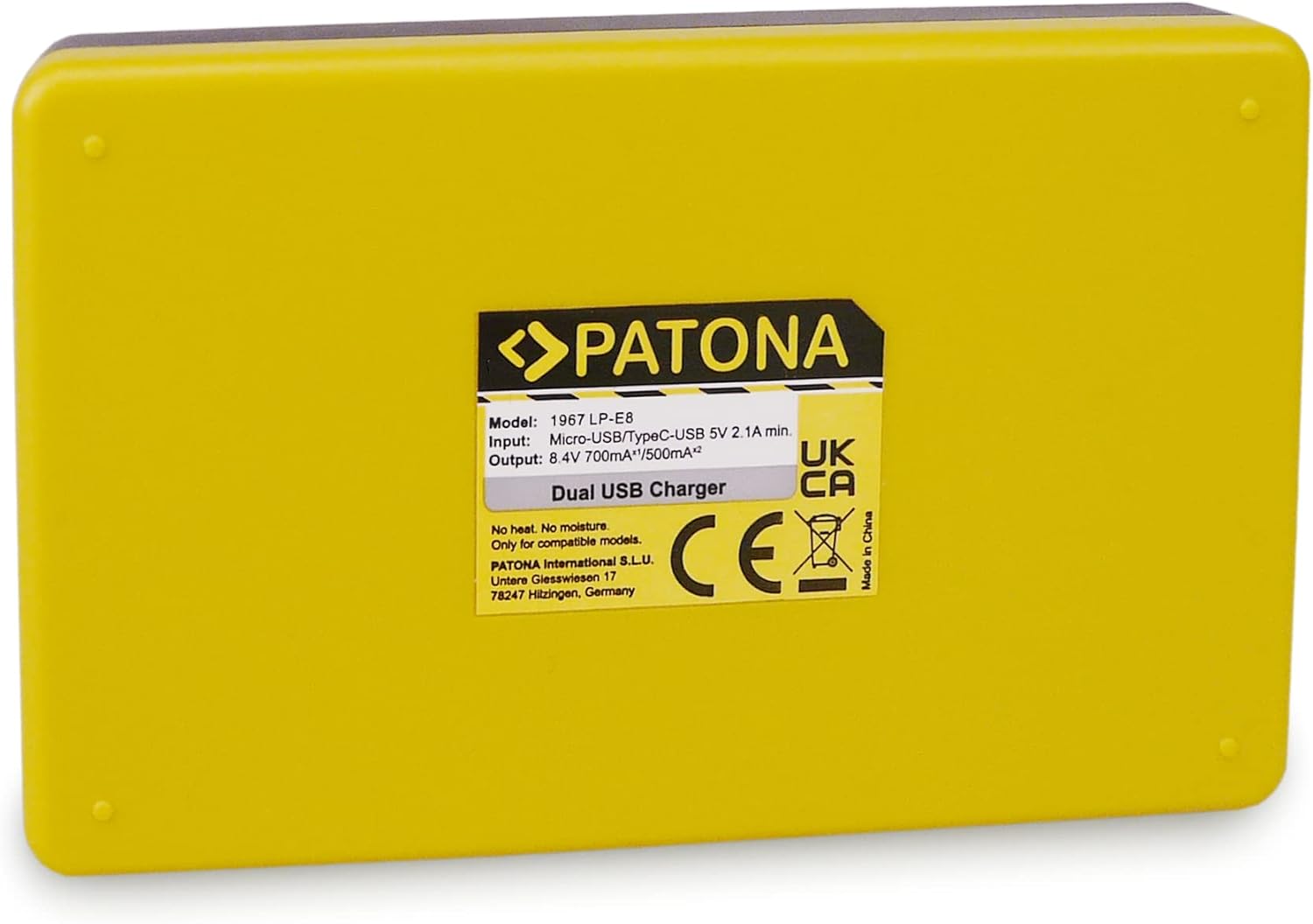

Figure 9.1: Back label of the charger with detailed specifications.
10. വാറൻ്റിയും പിന്തുണയും
For warranty information and technical support, please refer to the official PATONA webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ നിങ്ങളുടെ റീട്ടെയിലറെ ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
നിർമ്മാതാവ്: ബണ്ടിൽസ്റ്റാർ
ബന്ധപ്പെടുക: Please visit the official PATONA webബന്ധപ്പെടാനുള്ള വിശദാംശങ്ങൾക്കും പിന്തുണാ ഉറവിടങ്ങൾക്കുമുള്ള സൈറ്റ്.
