മെക്കോ 2250-HZ ഓട്ടോ ഡിജിറ്റൽ Clamp മീറ്റർ ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the safe and effective operation of the Meco 2250-HZ Auto Digital Clamp Meter. This device is designed for measuring various electrical parameters, including AC/DC voltage, AC current, frequency, continuity, and diode testing. Please read this manual thoroughly before use and retain it for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

Always observe standard safety precautions when working with electrical circuits. Failure to do so may result in injury or damage to the meter. This meter is designed with over-voltage protection up to 200V DC and AC Peak. However, exercise caution.

• വോളിയം അളക്കാൻ ശ്രമിക്കരുത്tages അല്ലെങ്കിൽ നിർദ്ദിഷ്ട പരമാവധി പരിധികൾ കവിയുന്ന വൈദ്യുതധാരകൾ.
• Ensure the test leads are in good condition and properly connected before making measurements.
• Do not operate the meter if it appears damaged or if the battery cover is not securely closed.
• Avoid using the meter in wet environments or in the presence of explosive gases or dust.
• Always disconnect power to the circuit before connecting or disconnecting test leads, especially for current measurements.

3. ഉൽപ്പന്നം കഴിഞ്ഞുview

The Meco 2250-HZ Auto Digital Clamp Meter features a robust design for reliable performance. Familiarize yourself with the components shown below.

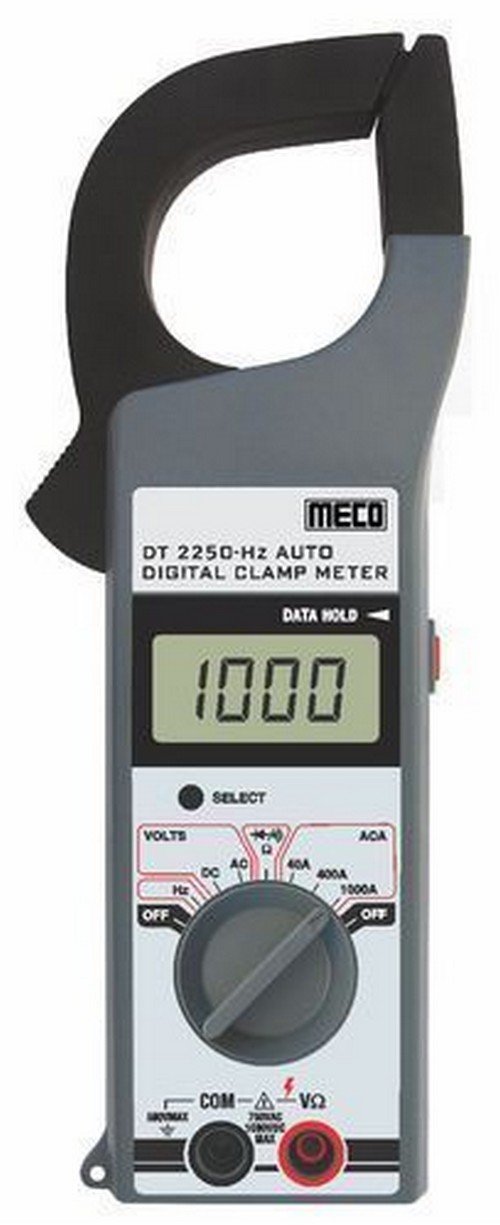

ചിത്രം 1: ഫ്രണ്ട് view of the Meco 2250-HZ Auto Digital Clamp Meter. This image displays the clamp jaw at the top, the LCD screen showing '1000', the function dial, and the input terminals at the bottom. The 'SELECT' and 'DATA HOLD' buttons are visible next to the display.

പ്രധാന ഘടകങ്ങൾ:

• Clamp താടിയെല്ല്: Used for non-contact AC current measurement.
• LCD ഡിസ്പ്ലേ: 3¾ digit liquid crystal display with a maximum reading of 3999. Shows measurement values, polarity, overrange indication (OL or -OL), and low battery indication.
• ഫംഗ്ഷൻ ഡയൽ: Rotary switch to select measurement functions (OFF, Volts DC/AC, Hz, ACA 40A/400A/1000A).
• ബട്ടൺ തിരഞ്ഞെടുക്കുക: Used to switch between DC and AC voltage modes, or other sub-functions within a dial setting.
• DATA HOLD Button: Freezes the current reading on the display. Press again to release.
• Input Terminals (COM, VΩ): വോള്യത്തിനായുള്ള ടെസ്റ്റ് ലീഡുകൾ ബന്ധിപ്പിക്കുന്നതിന്tage, resistance, continuity, and diode measurements.

4. സജ്ജീകരണം

4.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

The Meco 2250-HZ Auto Digital Clamp Meter requires batteries for operation. Batteries are not included with the product. To install or replace batteries:

1. മീറ്റർ ഓഫാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Locate the battery compartment on the back of the meter.
3. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ തുറക്കാൻ ഒരു സ്ക്രൂഡ്രൈവർ ഉപയോഗിക്കുക.
4. Insert the required batteries, observing correct polarity (+ and -).
5. ബാറ്ററി കമ്പാർട്ട്മെന്റ് കവർ മാറ്റി സ്ക്രൂ ഉപയോഗിച്ച് സുരക്ഷിതമാക്കുക.

A low battery indication will appear on the display when the battery voltage is low, signaling the need for replacement.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 പൊതു പ്രവർത്തനം

• Turn the function dial to the desired measurement setting.
• Connect test leads to the appropriate input terminals (COM and VΩ) for voltage, resistance, continuity, or diode tests.
• For current measurements, use the clamp jaw around a single conductor.
• അമർത്തുക തിരഞ്ഞെടുക്കുക button to toggle between AC/DC modes or other sub-functions if available for the selected range.
• അമർത്തുക ഡാറ്റാ ഹോൾഡ് ഡിസ്പ്ലേയിൽ നിലവിലെ റീഡിംഗ് ഫ്രീസ് ചെയ്യാൻ ബട്ടൺ അമർത്തുക. റിലീസ് ചെയ്യാൻ വീണ്ടും അമർത്തുക.

5.2 എസി/ഡിസി വോളിയംtagഇ അളവ്

1. Set the function dial to the "VOLTS" position.
2. Connect the black test lead to the COM terminal and the red test lead to the VΩ terminal.
3. അമർത്തുക തിരഞ്ഞെടുക്കുക button to choose between AC or DC voltage measurement. The display will indicate "AC" or "DC".
4. ടെസ്റ്റ് ലീഡുകൾ സർക്യൂട്ടിനോ പരീക്ഷണത്തിലിരിക്കുന്ന ഘടകത്തിനോ സമാന്തരമായി ബന്ധിപ്പിക്കുക.
5. വാല്യം വായിക്കുകtagഎൽസിഡി ഡിസ്പ്ലേയിലെ ഇ മൂല്യം.

5.3 എസി കറന്റ് അളവ് (Clamp)

1. Set the function dial to the desired AC current range (40A, 400A, or 1000A).
2. cl തുറക്കുകamp ട്രിഗർ അമർത്തി താടിയെല്ല്.
3. cl-നുള്ളിൽ സർക്യൂട്ടിന്റെ ഒരു കണ്ടക്ടർ മാത്രം ഉൾപ്പെടുത്തുക.amp jaw. Ensure the jaw is fully closed.
4. Read the AC current value on the LCD display.

5.4 Frequency (Hz) Measurement

1. Set the function dial to the "Hz" position.
2. Connect the black test lead to the COM terminal and the red test lead to the VΩ terminal.
3. Connect the test leads in parallel to the circuit where frequency needs to be measured.
4. Read the frequency value in Hertz (Hz) on the LCD display.

5.5 Audible Continuity Check

1. Set the function dial to the continuity/diode symbol (often shared with resistance).
2. Connect the black test lead to the COM terminal and the red test lead to the VΩ terminal.
3. Touch the test probes across the component or circuit to be tested.
4. If continuity exists (low resistance), the meter will emit an audible beep.

5.6 ഡയോഡ് ടെസ്റ്റ്

1. Set the function dial to the continuity/diode symbol.
2. Connect the black test lead to the COM terminal and the red test lead to the VΩ terminal.
3. Connect the red test lead to the anode of the diode and the black test lead to the cathode. The display will show the forward voltagഇ ഡ്രോപ്പ്.
4. Reverse the test leads. The display should show "OL" (overload) for a good diode.

6. പരിപാലനം

6.1 വൃത്തിയാക്കൽ

മീറ്ററിന്റെ സി തുടയ്ക്കുകasinപരസ്യത്തോടുകൂടിയ ജിamp cloth and a mild detergent. Do not use abrasives or solvents. Keep the display clean and dry.

6.2 ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ

Refer to Section 4.1 for battery installation and replacement instructions. Replace batteries promptly when the low battery indicator appears to ensure accurate readings.

7. പ്രശ്‌നപരിഹാരം

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information or technical support, please contact the retailer or the manufacturer, Meco Instruments, directly. Keep your purchase receipt as proof of purchase.
