1. ആമുഖം
Thank you for choosing the Scheppach BTS700 Belt and Disc Sander. This manual provides essential information for the safe operation, proper setup, maintenance, and troubleshooting of your machine. Please read this manual thoroughly before operating the sander to ensure safe and efficient use. Keep this manual in a safe place for future reference.
2. പൊതു സുരക്ഷാ വിവരങ്ങൾ
മുന്നറിയിപ്പ്: എല്ലാ സുരക്ഷാ മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും വായിക്കുക. മുന്നറിയിപ്പുകളും നിർദ്ദേശങ്ങളും പാലിക്കുന്നതിൽ പരാജയപ്പെടുന്നത് വൈദ്യുത ആഘാതം, തീ, കൂടാതെ/അല്ലെങ്കിൽ ഗുരുതരമായ പരിക്കിന് കാരണമായേക്കാം.
- സുരക്ഷാ ഗ്ലാസുകൾ, ശ്രവണ സംരക്ഷണം, പൊടി മാസ്ക് എന്നിവയുൾപ്പെടെ ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ (പിപിഇ) എല്ലായ്പ്പോഴും ധരിക്കുക.
- ജോലിസ്ഥലം വൃത്തിയുള്ളതും, നല്ല വെളിച്ചമുള്ളതും, തടസ്സങ്ങളില്ലാത്തതുമാണെന്ന് ഉറപ്പാക്കുക.
- Keep children and bystanders away while operating the sander.
- തീപിടിക്കുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ, പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലെ സ്ഫോടനാത്മക അന്തരീക്ഷത്തിൽ പവർ ടൂളുകൾ പ്രവർത്തിപ്പിക്കരുത്.
- Always disconnect the power plug from the socket before making any adjustments, changing accessories, or storing the tool.
- Never force the tool. Use the correct tool for your application.
- ഉപകരണങ്ങൾ ശ്രദ്ധയോടെ പരിപാലിക്കുക. കട്ടിംഗ് ഉപകരണങ്ങൾ മൂർച്ചയുള്ളതും വൃത്തിയുള്ളതുമായി സൂക്ഷിക്കുക.
- Check for misalignment or binding of moving parts, breakage of parts, and any other condition that may affect the tool's operation.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The Scheppach BTS700 is a versatile belt and disc sander designed for detailed work on various materials, including wood, plastics, and similar wood-like materials. Its robust cast iron construction ensures stability and precision.
Figure 3.1: Scheppach BTS700 Belt and Disc Sander, showing both the belt and disc sanding components.
പ്രധാന സവിശേഷതകൾ:
- ഇരട്ട പ്രവർത്തനക്ഷമത: Combines a belt sander and a disc sander for a wide range of applications.
- ശക്തമായ മോട്ടോർ: 250W motor provides efficient sanding performance.
- Adjustable Work Table: The support table can be adjusted from 90° to 45° for angled sanding.
- സ്ഥിരമായ നിർമ്മാണം: Solid cast iron base minimizes vibration and enhances precision.
- കോംപാക്റ്റ് ഡിസൈൻ: Space-saving dimensions for workshops with limited space.
Figure 3.2: The Scheppach BTS700 sander, highlighting its compact and sturdy design.
ഘടകങ്ങൾ:
- Belt Sanding Unit
- Disc Sanding Unit (125 mm diameter)
- Adjustable Work Table (for disc sander)
- ബെൽറ്റ് ടെൻഷൻ ലിവർ
- പവർ സ്വിച്ച് (ഓൺ/ഓഫ്)
- പൊടി വേർതിരിച്ചെടുക്കൽ തുറമുഖം
- ആംഗിൾ അഡ്ജസ്റ്റ്മെന്റ് നോബ്
ചിത്രം 3.3: ക്ലോസപ്പ് view of the disc sanding unit and its adjustable work table.
ചിത്രം 3.4: ക്ലോസപ്പ് view of the belt sanding unit.
4. സജ്ജീകരണം
4.1 അൺപാക്കിംഗ്
Carefully remove the sander from its packaging. Inspect all components for any damage that may have occurred during transit. Ensure all parts listed in the packing contents are present. Dispose of packaging materials responsibly.
4.2 Mounting the Sander
For stable operation, it is recommended to secure the sander to a workbench using appropriate bolts or clamps. Ensure the workbench is sturdy and level.
4.3 പവറുമായി ബന്ധിപ്പിക്കുന്നു
Connect the power cord to a grounded 230V AC outlet. Ensure the power switch is in the 'OFF' position before plugging in the machine.
4.4 Adjusting the Work Table
The work table for the disc sander can be tilted from 90° to 45°. Loosen the angle adjustment knob, set the desired angle using the scale, and then securely tighten the knob. A variable cross stop is also provided for precise angle sanding.
Figure 4.1: The adjustable work table, allowing for angled sanding operations.

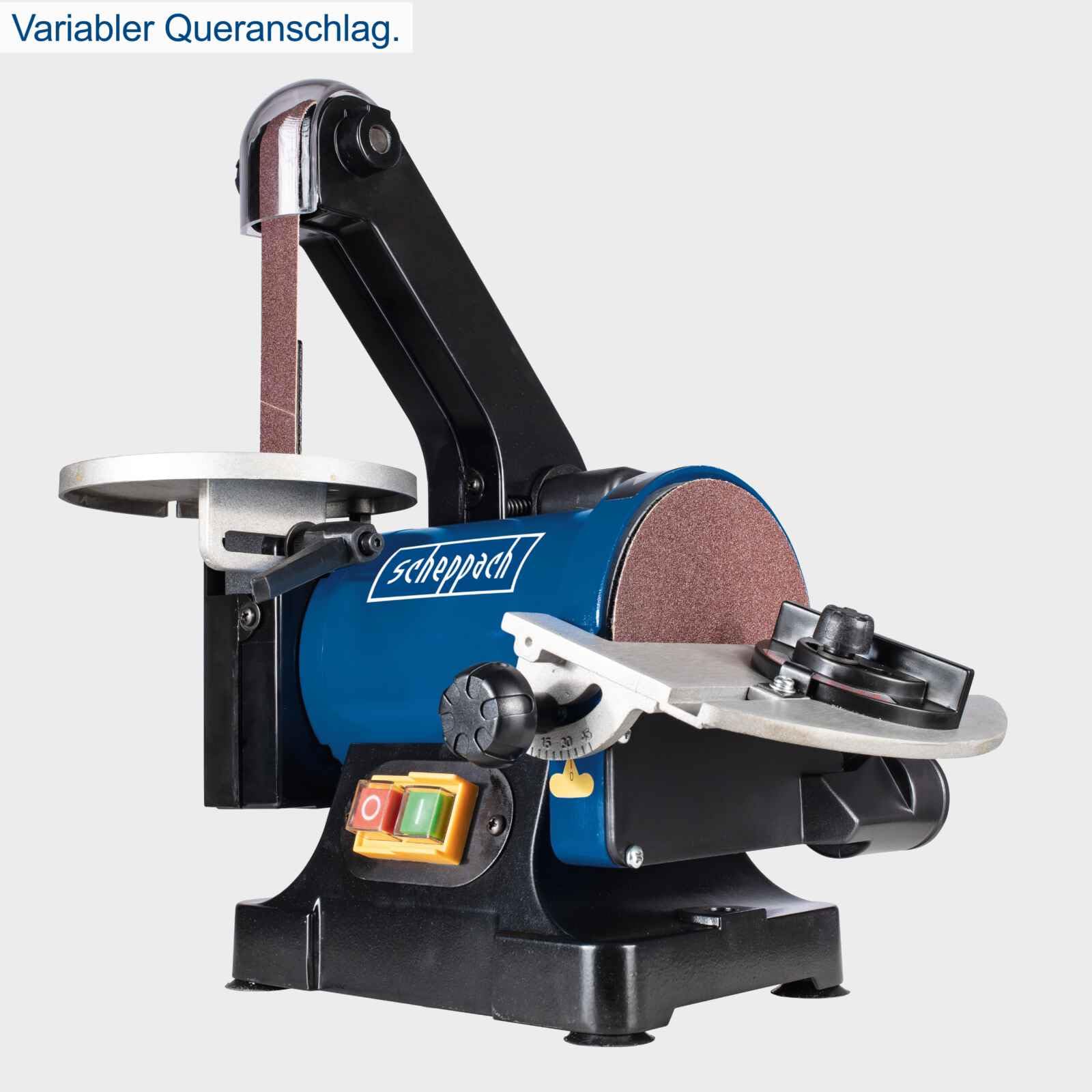

Figure 4.2: The variable cross stop in use for accurate angle sanding on the disc sander.
4.5 പൊടി വേർതിരിച്ചെടുക്കൽ
Connect a suitable dust extraction system to the dust port located at the rear of the machine. This will help keep your workspace clean and improve air quality.
Figure 4.3: Location of the dust extraction port for connecting a vacuum system.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 പവർ ഓൺ/ഓഫ്
To turn the sander ON, press the green 'I' button. To turn it OFF, press the red 'O' button.
Figure 5.1: The power switch (green for ON, red for OFF).
5.2 Changing Sanding Belts
- വൈദ്യുതി വിതരണം വിച്ഛേദിക്കുക.
- ബെൽറ്റ് ടെൻഷൻ ലിവർ റിലീസ് ചെയ്യുക.
- പഴയ സാൻഡിംഗ് ബെൽറ്റ് നീക്കം ചെയ്യുക.
- Install the new belt, ensuring the arrow on the belt matches the direction of rotation indicated on the machine.
- Re-engage the belt tension lever and ensure the belt is centered.
5.3 Changing Sanding Discs
- വൈദ്യുതി വിതരണം വിച്ഛേദിക്കുക.
- Peel off the old sanding disc from the hook-and-loop backing.
- Align the new sanding disc with the disc plate and press firmly to secure it.
5.4 സാൻഡിംഗ് ടെക്നിക്കുകൾ
The BTS700 is suitable for various sanding tasks, including:
- Rounding Edges: Use the disc sander for smooth curves.
- Sanding Corners: The belt sander is ideal for reaching tight corners and internal curves.
- Chamfering: Adjust the work table to the desired angle for precise chamfers.
- Surface Sanding: Both the belt and disc can be used for general surface preparation.
Figure 5.2: Illustrations of various sanding applications, including rounding, corners, chamfers, and flat surfaces.
Always move the workpiece smoothly and evenly across the abrasive surface. Avoid applying excessive pressure, as this can lead to uneven sanding, overheating, and reduced abrasive life.
Figure 5.3: Using the belt sander for intricate and delicate sanding tasks.
Figure 5.4: The 125 mm disc sander allows for quick material removal on workpieces.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ സാൻഡറിന്റെ ദീർഘായുസ്സും ഒപ്റ്റിമൽ പ്രകടനവും ഉറപ്പാക്കുന്നു.
6.1 വൃത്തിയാക്കൽ
- വൃത്തിയാക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വൈദ്യുതി വിച്ഛേദിക്കുക.
- Use a brush or compressed air to remove dust and debris from the motor vents and sanding areas.
- പരസ്യം ഉപയോഗിച്ച് ബാഹ്യ പ്രതലങ്ങൾ തുടയ്ക്കുകamp തുണി. കഠിനമായ രാസവസ്തുക്കളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്.
6.2 പരിശോധന
- Regularly check the sanding belt and disc for wear and tear. Replace them when they become dull or damaged.
- Inspect the power cord for any cuts, fraying, or damage.
- Ensure all fasteners are tight.
6.3 സംഭരണം
Store the sander in a clean, dry place, out of reach of children. Protect it from moisture and extreme temperatures.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സാൻഡർ ആരംഭിക്കുന്നില്ല. | വൈദ്യുതി വിതരണം ഇല്ല തെറ്റായ പവർ സ്വിച്ച് | വൈദ്യുതി കണക്ഷനും ഔട്ട്ലെറ്റും പരിശോധിക്കുക യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥരെ ബന്ധപ്പെടുക |
| മോശം സാൻഡിംഗ് പ്രകടനം | Worn sanding belt/disc Incorrect abrasive grit അമിതമായ സമ്മർദ്ദം | Replace belt/disc Use appropriate grit for material Reduce pressure, let the tool do the work |
| അമിതമായ വൈബ്രേഷൻ | അയഞ്ഞ മൗണ്ടിംഗ് Damaged belt/disc അസന്തുലിതമായ വർക്ക്പീസ് | Securely mount the sander Replace damaged belt/disc വർക്ക്പീസ് സ്ഥിരതയുള്ളതാണെന്ന് ഉറപ്പാക്കുക |
| ബെൽറ്റ് ട്രാക്കിംഗ് പ്രശ്നങ്ങൾ | Belt not centered Worn belt tension mechanism | Adjust belt tracking (if applicable) നന്നാക്കുന്നതിന് സേവനവുമായി ബന്ധപ്പെടുക |
8 സാങ്കേതിക സവിശേഷതകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| മോഡൽ | BTS700 |
| ശക്തി | 250 വാട്ട്സ് |
| വാല്യംtage | 230 വോൾട്ട് |
| Ampഉന്മേഷം | 16 എ |
| ഡിസ്ക് വ്യാസം | 125 മി.മീ |
| ബെൽറ്റ് നീളം | 762 മി.മീ |
| ബെൽറ്റ് വീതി | 25.4 മി.മീ |
| പരമാവധി ഭ്രമണ വേഗത | 2850 ആർപിഎം |
| Work Table Adjustment | 0° മുതൽ 45° വരെ |
| ഉൽപ്പന്ന അളവുകൾ (L x W x H) | 45 x 30 x 30 സെ.മീ |
| ഇനത്തിൻ്റെ ഭാരം | 7.5 കിലോഗ്രാം |
| Grain (Included) | 80 (Fine) |
| നിർമ്മാതാവിന്റെ മോഡൽ നമ്പർ | 4903304901 |
| മാതൃരാജ്യം | ചൈന |

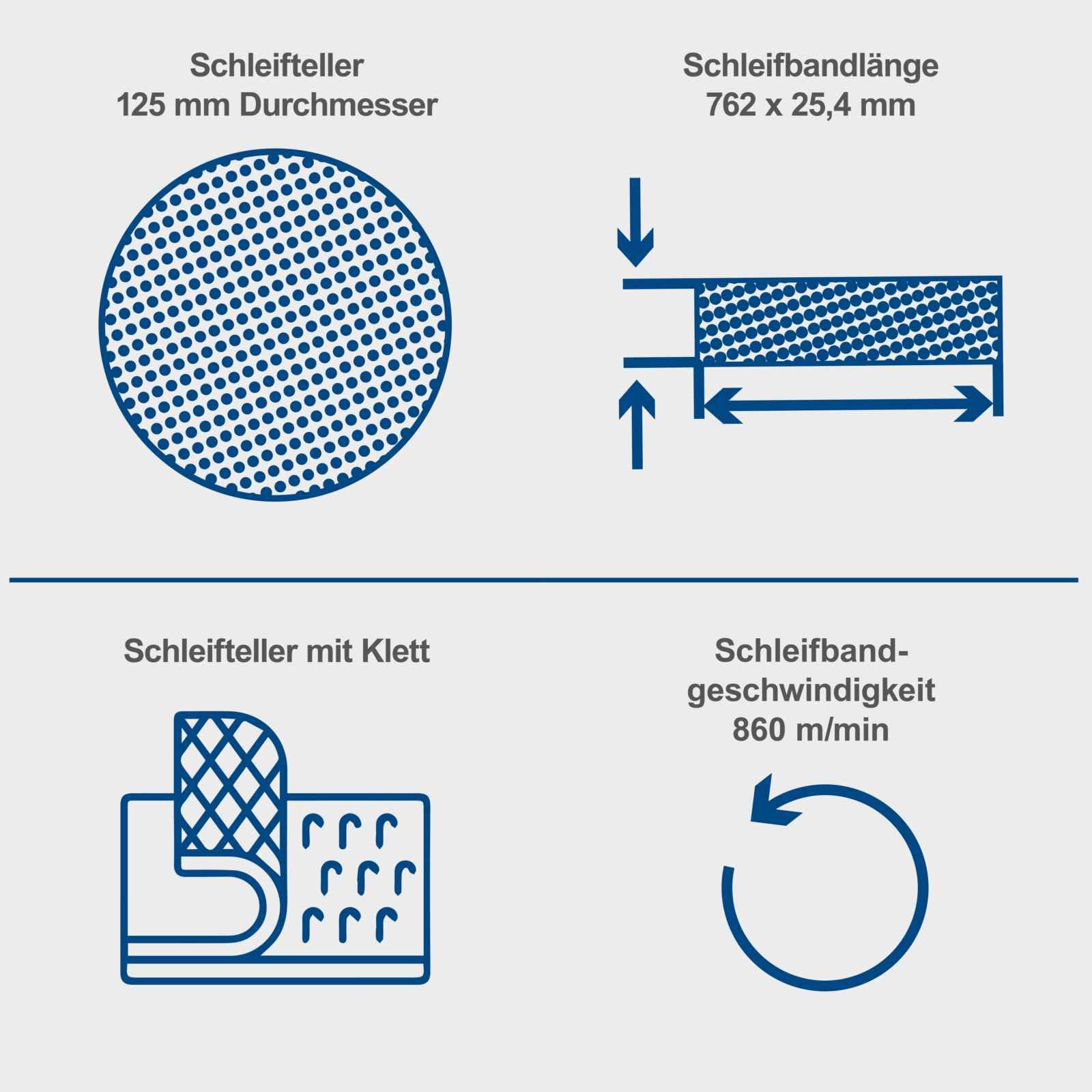

Figure 8.1: Technical specifications diagram illustrating disc diameter, belt dimensions, and belt speed.
9. വാറൻ്റിയും പിന്തുണയും
Scheppach products are manufactured to high-quality standards. For warranty information, please refer to the warranty card included with your product or visit the official Scheppach website. In case of technical issues, spare parts inquiries, or service requests, please contact Scheppach customer support or your authorized dealer.
Please have your model number (BTS700) and serial number ready when contacting support.
