1. ആമുഖം
This instruction manual provides detailed guidance for the installation, operation, and maintenance of your Moen WS84667BRB Two-Handle High Arc Bathroom Faucet. Designed for durability and ease of use, this faucet features a Mediterranean Bronze finish and a two-handle lever design for precise control over water temperature and flow. Please read this manual thoroughly before beginning installation or operation to ensure proper function and longevity of your product.

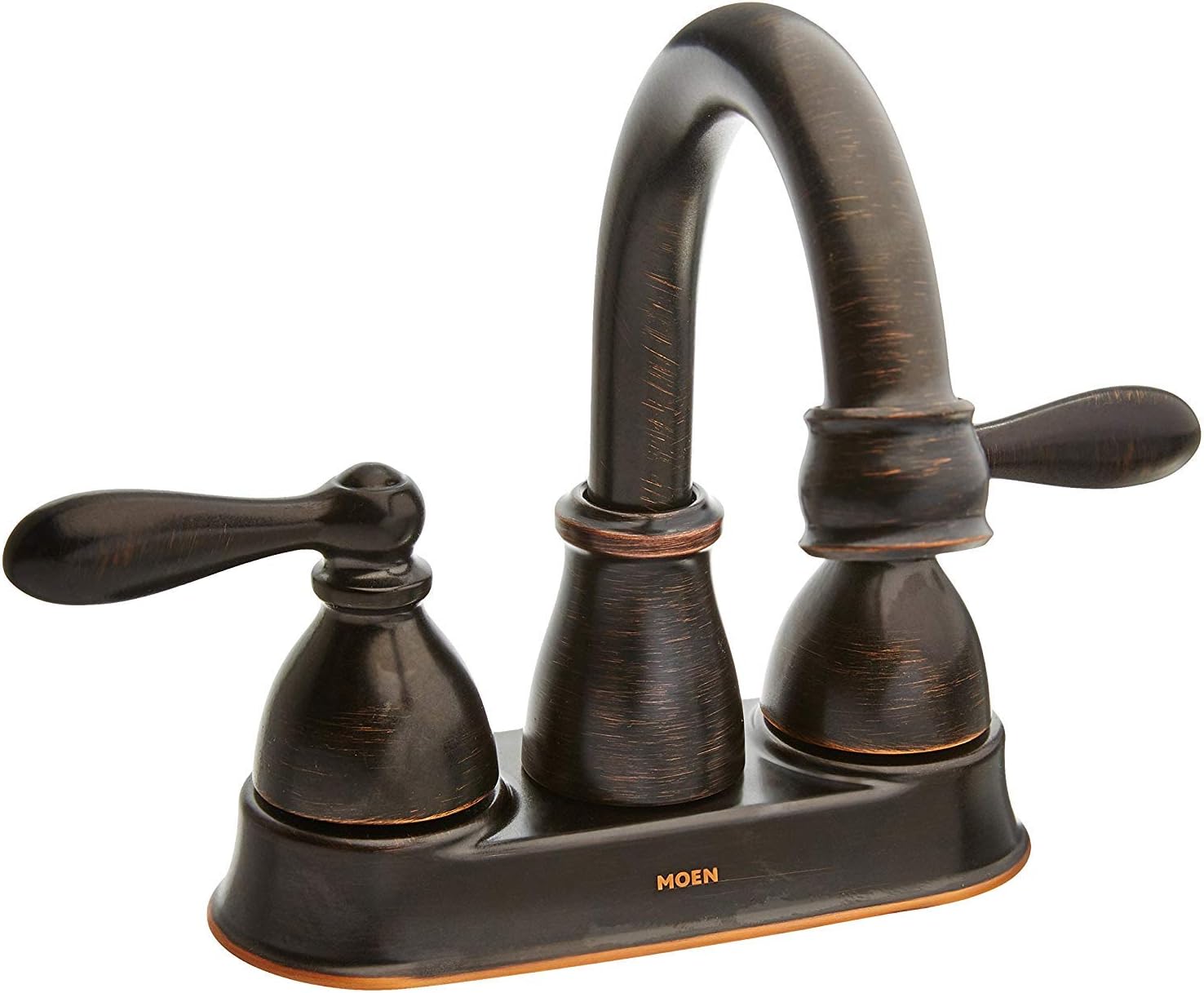

Image 1.1: The Moen WS84667BRB Two-Handle High Arc Bathroom Faucet. This image displays the faucet's high arc spout, two lever handles, and Mediterranean Bronze finish, designed for a 4-inch centerset installation.
2 സുരക്ഷാ വിവരങ്ങൾ
- ടാപ്പ് സ്ഥാപിക്കുന്നതിനോ സർവീസ് ചെയ്യുന്നതിനോ മുമ്പ് എല്ലായ്പ്പോഴും പ്രധാന ജലവിതരണം ഓഫ് ചെയ്യുക.
- ഇൻസ്റ്റാളേഷൻ സമയത്ത് സുരക്ഷാ ഗ്ലാസുകൾ പോലുള്ള ഉചിതമായ വ്യക്തിഗത സംരക്ഷണ ഉപകരണങ്ങൾ ധരിക്കുക.
- ഇൻസ്റ്റലേഷൻ പ്രക്രിയയുടെ ഏതെങ്കിലും ഭാഗത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു പ്ലംബറെ സമീപിക്കുക.
- ചോർച്ച തടയാൻ എല്ലാ കണക്ഷനുകളും സുരക്ഷിതമാണെന്ന് ഉറപ്പാക്കുക.
- കണക്ഷനുകൾ അമിതമായി മുറുക്കരുത്, കാരണം ഇത് ഉൽപ്പന്നത്തിന് കേടുവരുത്തും.
3. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക. പാക്കേജിൽ സാധാരണയായി ഇവ ഉൾപ്പെടുന്നു:
- Moen WS84667BRB Bathroom Faucet Assembly (including spout and handles)
- മൌണ്ടിംഗ് ഹാർഡ്വെയർ
- Drain Assembly (if included with your specific model)
- ഇൻസ്റ്റലേഷൻ നിർദ്ദേശങ്ങൾ
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The Moen WS84667BRB faucet is designed for a 4-inch centerset installation, making it suitable for many standard bathroom sinks. Follow these general steps for installation:
- സിങ്ക് ഏരിയ തയ്യാറാക്കുക: Turn off the water supply to the sink. Remove any existing faucet and clean the sink surface thoroughly.
- ഫ്യൂസറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Place the faucet body onto the sink holes. Secure it from underneath the sink using the provided mounting hardware. Ensure the faucet is centered and stable.
- ജലവിതരണ ലൈനുകൾ ബന്ധിപ്പിക്കുക: Attach the hot and cold water supply lines to the corresponding inlets on the faucet. Connect the other ends to your hot and cold water supply valves. Hand-tighten, then use a wrench for a quarter turn, being careful not to overtighten.
- ഡ്രെയിൻ അസംബ്ലി ഇൻസ്റ്റാൾ ചെയ്യുക: If your model includes a drain assembly, follow its specific instructions for installation into the sink drain hole. Connect the lift rod (if applicable) to the faucet mechanism.
- ചോർച്ചയ്ക്കുള്ള പരിശോധന: Slowly turn on the main water supply. Check all connections for leaks. Operate the faucet handles to ensure proper water flow and temperature mixing.
Image 4.1: The Moen WS84667BRB Faucet installed on a bathroom countertop with a sink. This image illustrates the faucet's appearance in a typical bathroom setting, highlighting its high arc design and Mediterranean Bronze finish.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The Moen WS84667BRB faucet features two lever handles for independent control of hot and cold water.
- തണുത്ത വെള്ളം: തണുത്ത വെള്ളത്തിന്റെ ഒഴുക്ക് സജീവമാക്കുന്നതിന് വലത് ലിവർ ഹാൻഡിൽ എതിർ ഘടികാരദിശയിൽ തിരിക്കുക.
- ചൂടുവെള്ളം: ചൂടുവെള്ളത്തിന്റെ ഒഴുക്ക് സജീവമാക്കുന്നതിന് ഇടത് ലിവർ ഹാൻഡിൽ എതിർ ഘടികാരദിശയിൽ തിരിക്കുക.
- താപനില നിയന്ത്രണം: Adjust both handles to achieve the desired water temperature.
- ഒഴുക്ക് നിയന്ത്രണം: The further the handles are turned, the greater the water flow. The faucet provides an aerated flow, which is efficient for daily tasks like hand washing and brushing teeth, meeting EPA WaterSense criteria for water conservation.
6. പരിപാലനം
ശരിയായ പരിചരണം നിങ്ങളുടെ മോയിൻ ഫ്യൂസറ്റിന്റെ ഫിനിഷും പ്രകടനവും നിലനിർത്താൻ സഹായിക്കും.
- ഫിനിഷ് വൃത്തിയാക്കൽ: Clean the Mediterranean Bronze finish with a soft, damp cloth and mild soap. Avoid abrasive cleaners, harsh chemicals, or polishing agents, as these can damage the finish.
- എയറേറ്റർ പരിപാലനം: If water flow decreases or becomes irregular, the aerator may be clogged. Unscrew the aerator from the tip of the spout, clean any debris, and rinse thoroughly before reattaching.
- കാട്രിഡ്ജ് മാറ്റിസ്ഥാപിക്കൽ: Over time, if leaks occur from the handles or the faucet drips, the internal cartridges may need replacement. Refer to Moen's official website or contact customer support for specific cartridge replacement instructions for model WS84667BRB.
7. പ്രശ്നപരിഹാരം
പൊതുവായ പ്രശ്നങ്ങളും അവയുടെ സാധ്യമായ പരിഹാരങ്ങളും അറിയാൻ താഴെയുള്ള പട്ടിക കാണുക.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| സ്പൗട്ടിൽ നിന്ന് പൈപ്പ് ചോരുന്നു | Worn cartridge or O-rings | Replace cartridges or O-rings. |
| കുറഞ്ഞ ജലപ്രവാഹം | Clogged aerator or partially closed supply valves | എയറേറ്റർ വൃത്തിയാക്കുക. വിതരണ വാൽവുകൾ പൂർണ്ണമായും തുറന്നിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. |
| Water leaks from base of faucet | Loose mounting nuts or improper seal | Tighten mounting nuts. Check for proper gasket placement. |
| ഹാൻഡിലുകൾ കടുപ്പമുള്ളതോ തിരിക്കാൻ പ്രയാസമുള്ളതോ ആണ് | Mineral buildup or worn cartridge | Clean around handles. Replace cartridges if necessary. |
8 സ്പെസിഫിക്കേഷനുകൾ
Key specifications for the Moen WS84667BRB Bathroom Faucet:
- ബ്രാൻഡ്: മോയിൻ
- മോഡലിൻ്റെ പേര്: കാൾഡ്വെൽ
- ഭാഗം നമ്പർ: WS84667BRB-യുടെ വിവരണം
- നിറം: മെഡിറ്ററേനിയൻ വെങ്കലം
- ഫിനിഷ് തരം: വെങ്കലം
- മെറ്റീരിയൽ: Brass (Handle Material), Bronze (Faucet Body)
- ഹാൻഡിലുകളുടെ എണ്ണം: 2
- മൗണ്ടിംഗ് തരം: ഡെക്ക് മ .ണ്ട്
- ഇൻസ്റ്റലേഷൻ തരം: Centerset (4 inch)
- സ്പൗട്ട് ഡിസൈൻ: ഹൈ ആർക്ക്
- സ്പൗട്ട് റീച്ച്: 5.63 ഇഞ്ച്
- പരമാവധി ഫ്ലോ റേറ്റ്: 1.5 Gallons Per Minute (WaterSense Certified)
- ഇനത്തിൻ്റെ ഭാരം: 3.2 പൗണ്ട്
- ഉൽപ്പന്ന അളവുകൾ: 4.75"D x 9.25"W x 7"H
- പ്രത്യേക സവിശേഷത: Dual Function Sprayer (Aerated Flow)
- സർട്ടിഫിക്കേഷൻ: വാട്ടർസെൻസ്, എഡിഎ കംപ്ലയിന്റ്
- UPC: 026508262344
9. വാറൻ്റിയും പിന്തുണയും
The Moen WS84667BRB faucet comes with a limited warranty. For specific details regarding warranty coverage, terms, and conditions, please refer to the warranty documentation included with your product or visit the official Moen webസൈറ്റ്.
For technical assistance, replacement parts, or any questions not covered in this manual, please contact Moen Customer Service. Contact information can typically be found on the Moen webസൈറ്റ് അല്ലെങ്കിൽ ഉൽപ്പന്ന പാക്കേജിംഗിൽ.
