HPC Dexen 6003 Series Millivolt Valve Kit (MVK-PQM) Instruction Manual

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

The HPC Dexen 6003 Series Millivolt Valve Kit with Quick Connect (MVK-PQM) is a high-quality gas valve designed for propane gas systems. This kit ensures reliable operation and features a straightforward design for ease of installation and use. It is rated for temperatures up to 225°F and supports up to 85,000 BTU. The kit includes a complete pilot assembly.

പ്രധാന സവിശേഷതകൾ:

• Standard capacity millivolt gas valve.
• Convenient quick-mount installation system.
• Rated for operating temperatures up to 225°F.
• Suitable for applications up to 85,000 BTU.
• Includes a complete pilot assembly.

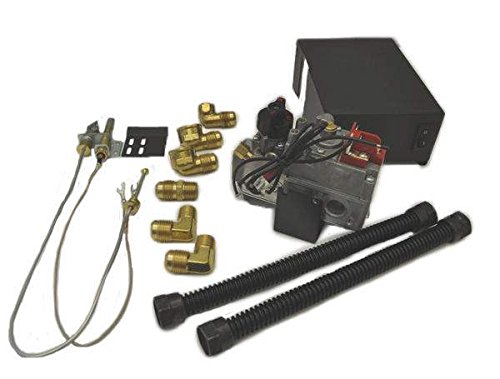

Figure 1: HPC Dexen 6003 Series Millivolt Valve Kit (MVK-PQM). This image shows the main components of the valve kit, including the valve body and pilot assembly.

2 സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: അനുചിതമായ ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മാറ്റം, സേവനം, അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണികൾ എന്നിവ പരിക്കുകളോ വസ്തുവകകളോ നശിപ്പിക്കുന്നതിന് കാരണമാകും. ഈ ഉപകരണം ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ അല്ലെങ്കിൽ സർവീസ് ചെയ്യുന്നതിനോ മുമ്പ് ഇൻസ്റ്റാളേഷൻ, ഓപ്പറേറ്റിംഗ്, മെയിൻ്റനൻസ് നിർദ്ദേശങ്ങൾ നന്നായി വായിക്കുക.

• Installation must be performed by a qualified service technician, gas installer, or licensed plumber.
• Adhere to all local codes and regulations, as well as national standards for gas appliance installation.
• Ensure the gas supply is turned off before any installation or maintenance procedures.
• Verify that the valve kit is compatible with propane gas systems only. Do not use with natural gas unless a specific conversion kit is installed by a professional.
• Check for gas leaks after installation using a non-corrosive leak detection solution.
• ഈ അല്ലെങ്കിൽ മറ്റേതെങ്കിലും ഉപകരണത്തിൻ്റെ പരിസരത്ത് ഗ്യാസോലിൻ അല്ലെങ്കിൽ മറ്റ് കത്തുന്ന നീരാവി, ദ്രാവകങ്ങൾ എന്നിവ സൂക്ഷിക്കുകയോ ഉപയോഗിക്കുകയോ ചെയ്യരുത്.
• ഉപകരണത്തിന് ചുറ്റുമുള്ള ഭാഗം വൃത്തിയുള്ളതും കത്തുന്ന വസ്തുക്കളിൽ നിന്ന് മുക്തവുമായി സൂക്ഷിക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

Carefully unpack the contents and ensure all items are present and undamaged. If any components are missing or damaged, contact your supplier immediately.

• Dexen 6003 Series Millivolt Gas Valve (MVK-PQM)
• Quick Connect fittings
• Complete Pilot Assembly (thermopile, pilot burner, igniter)
• നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

പ്രധാനപ്പെട്ടത്: Installation must be performed by a qualified professional in accordance with all local codes and the manufacturer's instructions.

1. തയ്യാറാക്കൽ:
   • Ensure the main gas supply to the appliance is turned off.
   • Confirm that the appliance and gas lines are clean and free of debris.
   • ഇൻസ്റ്റാളേഷനായി ആവശ്യമായ എല്ലാ ഉപകരണങ്ങളും വസ്തുക്കളും ശേഖരിക്കുക.
2. വാൽവ് മൌണ്ട് ചെയ്യുന്നു:
   • Position the millivolt valve in a suitable location within the appliance, ensuring proper ventilation and access for service.
   • Utilize the quick-mount installation system for secure and efficient placement.
3. Connecting Gas Lines:
   • Connect the propane gas supply line to the inlet port of the valve.
   • Connect the appliance's burner line to the outlet port of the valve.
   • Use appropriate pipe sealant on all threaded connections, ensuring it is resistant to propane gas.
   • Tighten all connections securely, but do not overtighten.
4. Pilot Assembly Installation:
   • Install the complete pilot assembly according to the appliance manufacturer's instructions.
   • Connect the pilot gas line from the valve to the pilot assembly.
   • Connect the thermopile wires from the pilot assembly to the appropriate terminals on the millivolt valve.
   • Connect the igniter wire (if applicable) to the igniter button or module.
5. Electrical Connections (if applicable):
   • If using a wall switch or remote control, connect the appropriate wires to the TH and TH/TP terminals on the valve, ensuring correct polarity.
6. ചോർച്ച പരിശോധന:
   • പ്രധാന ഗ്യാസ് വിതരണം ഓണാക്കുക.
   • Apply a non-corrosive leak detection solution to all gas connections.
   • Bubbles indicate a leak. If a leak is detected, turn off the gas supply, tighten the connection, and re-test. Repeat until no leaks are present.
7. പ്രാരംഭ ജ്വലനം:
   • Follow the appliance's specific instructions for initial pilot lighting and burner ignition.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

This millivolt valve operates in conjunction with your appliance's control system (e.g., wall switch, remote control, or manual knob).

1. പൈലറ്റിനെ പ്രകാശിപ്പിക്കുന്നു:
   • Ensure the main gas supply is on.
   • Locate the pilot knob on the valve. Turn it to the "PILOT" position.
   • Press and hold the pilot knob down. Simultaneously, press the igniter button repeatedly until the pilot flame lights.
   • Continue to hold the pilot knob down for approximately 30-60 seconds after the pilot lights to allow the thermopile to heat up and generate sufficient millivoltage.
   • Release the pilot knob. The pilot flame should remain lit. If it extinguishes, repeat the process.
2. Turning On the Main Burner:
   • Once the pilot is lit and stable, turn the pilot knob to the "ON" position.
   • Activate your appliance's control (e.g., flip the wall switch, press "ON" on the remote) to ignite the main burner.
3. പ്രധാന ബർണർ ഓഫ് ചെയ്യുക:
   • Deactivate your appliance's control (e.g., flip the wall switch to "OFF", press "OFF" on the remote). The main burner will extinguish, but the pilot will remain lit.
4. Turning Off the Entire System (including Pilot):
   • Turn the pilot knob on the valve to the "OFF" position. This will extinguish both the main burner and the pilot flame.
   • For extended periods of non-use, it is recommended to turn off the main gas supply to the appliance.

6. പരിപാലനം

Regular maintenance ensures the safe and efficient operation of your millivolt valve kit. All maintenance should be performed by a qualified service technician.

• വാർഷിക പരിശോധന: Have a qualified technician inspect the valve, pilot assembly, and all gas connections annually for wear, leaks, and proper operation.
• Pilot Assembly Cleaning: Periodically inspect the pilot burner and thermopile for dust, lint, or carbon buildup. Clean gently with a soft brush or compressed air if necessary. Ensure the pilot flame impinges correctly on the thermopile.
• ഗ്യാസ് ലൈൻ പരിശോധന: Check gas lines for any signs of corrosion, damage, or leaks.
• വാൽവ് പ്രവർത്തനം: Ensure the valve knob turns smoothly and clicks positively into each position (OFF, PILOT, ON).

7. പ്രശ്‌നപരിഹാരം

Before attempting any troubleshooting, ensure the main gas supply is on and all connections are secure. If you are unsure about any step, contact a qualified service technician.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

For warranty information, technical support, or to purchase replacement parts, please contact Hearth Products Controls (HPC) directly or refer to their official webസൈറ്റ്. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.

നിർമ്മാതാവ്: Hearth Products Controls (HPC)

Note: Specific warranty terms and conditions may vary and are subject to the manufacturer's policy at the time of purchase.
