1. ആമുഖം
This manual provides essential information for the setup, operation, and maintenance of your REELY FS53113CEI On-Road Chassis. This model is designed for experienced drivers to perform fast and impressive maneuvers on the race track, while its excellent handling also makes it accessible for beginners.
പ്രധാന സവിശേഷതകൾ:
- Pivot Ball suspension on the front axle for precise steering.
- Durable aluminum chassis providing a robust and lightweight foundation.
- Hydraulic shock absorbers for superior damping and handling on various surfaces.
- 4-Wheel Drive (4WD) system for enhanced traction and control.
2 സുരക്ഷാ വിവരങ്ങൾ
Always operate the REELY FS53113CEI chassis responsibly to prevent injury or damage. Failure to follow these safety guidelines may result in serious injury or property damage.
- പ്രായം ശുപാർശ: This product is recommended for users aged 14 years and above. It is not a toy and requires careful handling.
- പ്രവർത്തന പരിസ്ഥിതി: Operate the vehicle in open, clear areas away from people, pets, and obstacles. Avoid public roads, crowded areas, and wet conditions.
- ബാറ്ററി സുരക്ഷ: Use only compatible Lithium-ion batteries. Follow all battery charging and handling instructions provided by the battery manufacturer. Never leave charging batteries unattended.
- ചലിക്കുന്ന ഭാഗങ്ങൾ: Keep fingers, hair, and loose clothing away from rotating parts such as wheels, gears, and drive shafts.
- ചൂട്: The motor and electronic speed controller (ESC) can become very hot during operation. Avoid touching these components immediately after use.
- പരിപാലനം: Perform regular maintenance as described in this manual to ensure safe and optimal performance.
3. പാക്കേജ് ഉള്ളടക്കം
Upon opening the package, verify that all components are present and in good condition. The REELY FS53113CEI is an Almost Ready-to-Run (ARR) chassis, meaning it requires additional components (e.g., motor, ESC, servo, receiver, battery, charger, body) to be fully operational.
Image: Included small parts and accessories. This includes various screws, a hex wrench, a small gear, and plastic clips for assembly and adjustment.
പാക്കേജിൽ സാധാരണയായി ഉൾപ്പെടുന്നു:
- REELY FS53113CEI On-Road Chassis (pre-assembled)
- Hex wrench for adjustments
- വിവിധ സ്ക്രൂകളും ഫാസ്റ്റനറുകളും
- Small gear (pinion)
- Plastic clips and spacers
- നിർദ്ദേശ മാനുവൽ (ഈ പ്രമാണം)
Note: Electronic components (motor, ESC, servo, receiver), battery, charger, and car body are sold separately.
4. സജ്ജീകരണവും അസംബ്ലിയും
As an Almost Ready-to-Run (ARR) chassis, some assembly and installation of electronic components are required before operation.
4.1. Electronic Component Installation
- മോട്ടോർ ഇൻസ്റ്റാളേഷൻ: Secure your chosen electric motor to the motor mount on the chassis. Ensure proper gear mesh between the motor pinion gear and the spur gear.
- ESC (Electronic Speed Controller) Installation: Mount the ESC securely to the chassis using double-sided tape or a suitable mounting bracket. Connect the ESC to the motor and the receiver according to the ESC manufacturer's instructions.
- Steering Servo Installation: Install the steering servo into its designated position. Connect the servo horn to the steering linkage.
- റിസീവർ ഇൻസ്റ്റാളേഷൻ: Mount the receiver securely, ensuring the antenna is routed correctly and not obstructed. Connect all electronic components (ESC, servo) to the receiver.
- ബാറ്ററി പ്ലേസ്മെന്റ്: Place your Lithium-ion battery securely in the battery tray. Ensure it is properly secured to prevent movement during operation.
ചിത്രം: മുൻവശം view of the REELY FS53113CEI chassis. This view highlights the robust aluminum chassis, the intricate pivot ball suspension system on the front axle, and the red hydraulic shock absorbers.
4.2 പ്രാരംഭ പരിശോധനകൾ
- Ensure all screws are tightened appropriately.
- Check that the steering linkage moves freely and without binding.
- Verify that the suspension components move smoothly.
- Confirm that the battery is fully charged before first use.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Once the chassis is fully assembled with electronics and a charged battery, you are ready to operate your REELY FS53113CEI.
5.1. വാഹനം ആരംഭിക്കുന്നു
- Turn on your remote control transmitter first.
- Connect the battery to the ESC on the chassis. The ESC will typically emit a series of beeps indicating it has powered on and is ready.
- വാഹനം പരന്ന പ്രതലത്തിൽ വയ്ക്കുക.
- Perform a quick check of steering and throttle response before driving.

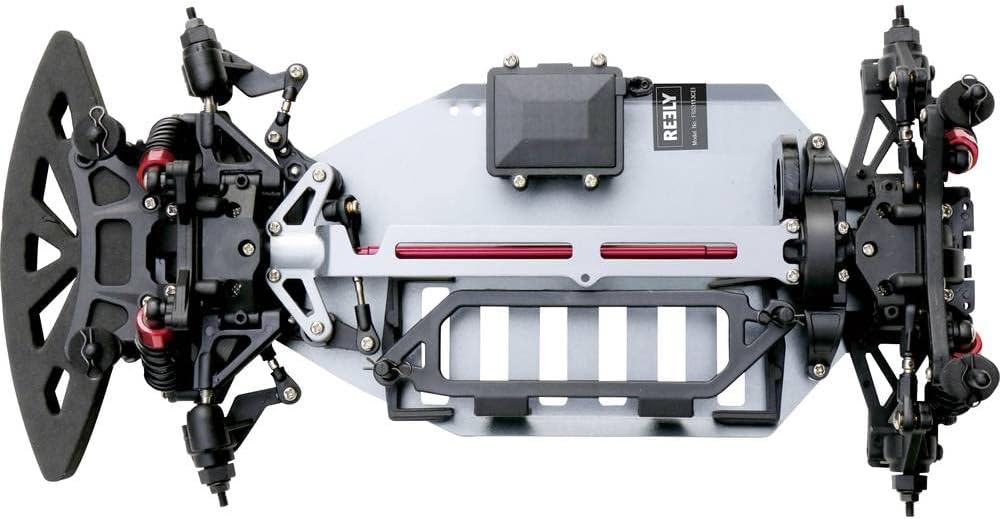

ചിത്രം: മുകളിൽ നിന്ന് താഴേക്ക് view of the REELY FS53113CEI chassis. This perspective clearly shows the central layout of the chassis, the 4-wheel drive system, and the mounting points for electronic components.
5.2. ഡ്രൈവിംഗ് നുറുങ്ങുകൾ
- The FS53113CEI chassis offers excellent handling. Start with gentle throttle inputs to get accustomed to its responsiveness.
- Practice steering in wide turns before attempting sharper maneuvers.
- Utilize the 4WD system for optimal traction, especially during acceleration and cornering.
- Avoid prolonged full-throttle operation, especially on rough surfaces, to prevent overheating of electronics.
ചിത്രം: പിൻവശം view of the REELY FS53113CEI chassis. This angle provides a clear view of the rear suspension components and the robust construction of the chassis.
6. പരിപാലനം
Regular maintenance is crucial for the longevity and performance of your REELY FS53113CEI chassis.
6.1. ഓരോ ഉപയോഗത്തിനും ശേഷം
- വൃത്തിയാക്കൽ: മൃദുവായ ബ്രഷ് അല്ലെങ്കിൽ കംപ്രസ് ചെയ്ത വായു ഉപയോഗിച്ച് ഷാസി, സസ്പെൻഷൻ, ഡ്രൈവ്ട്രെയിൻ എന്നിവയിൽ നിന്ന് അഴുക്ക്, പൊടി, അവശിഷ്ടങ്ങൾ എന്നിവ നീക്കം ചെയ്യുക. ഇലക്ട്രോണിക്സിൽ നേരിട്ട് വെള്ളം ഉപയോഗിക്കുന്നത് ഒഴിവാക്കുക.
- പരിശോധന: Check for any loose screws, damaged parts, or worn tires. Tighten any loose fasteners.
- ബാറ്ററി വിച്ഛേദിക്കൽ: Always disconnect the battery from the ESC after use to prevent over-discharge.
6.2. Periodic Maintenance (Every 5-10 Runs)
- ലൂബ്രിക്കേഷൻ: Apply a small amount of appropriate lubricant to moving parts such as universal joints and gear teeth (if exposed).
- ഷോക്ക് അബ്സോർബറുകൾ: Check the hydraulic shock absorbers for leaks or inconsistent damping. Refill or replace shock oil as needed.
- ബിയറിംഗ്സ്: Inspect wheel bearings and other rotating bearings for smooth operation. Replace if rough or noisy.
- സസ്പെൻഷൻ: Check the pivot ball suspension for any excessive play or binding.
7. പ്രശ്നപരിഹാരം
This section addresses common issues you might encounter with your REELY FS53113CEI chassis. For more complex problems, consult a qualified RC technician or contact customer support.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| വാഹനം ട്രാൻസ്മിറ്ററിനോട് പ്രതികരിക്കുന്നില്ല. |
|
|
| Poor steering response or vehicle pulls to one side. |
|
|
| Motor or ESC overheating. |
|
|
8 സ്പെസിഫിക്കേഷനുകൾ
Technical specifications for the REELY FS53113CEI On-Road Chassis:
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡലിൻ്റെ പേര് | FS53113CEI |
| ബ്രാൻഡ് | ശരിക്കും |
| സ്കെയിൽ | 1:10 |
| അളവുകൾ (പാക്കേജ്) | 47 x 27.5 x 15 സെ.മീ |
| ഇനത്തിൻ്റെ ഭാരം | 800 ഗ്രാം |
| പ്രധാന മെറ്റീരിയൽ | അലുമിനിയം |
| നിറം | കറുപ്പ് |
| പവർ ഉറവിടം | Electric (requires external battery) |
| ബാറ്ററികൾ ആവശ്യമാണ് | No (for chassis only, external for operation) |
| ബാറ്ററികൾ ഉൾപ്പെടുത്തിയിട്ടുണ്ട് | ഇല്ല |
| ശുപാർശ ചെയ്യുന്ന ബാറ്ററി തരം | ലിഥിയം-അയൺ |
| അസംബ്ലി ആവശ്യമാണ് | No (chassis is pre-assembled, electronics installation required) |
| കഷണങ്ങളുടെ എണ്ണം | 1 (chassis) |
| പ്രത്യേക സവിശേഷതകൾ | Pivot Ball Suspension, Hydraulic Shock Absorbers |
| ശുപാർശ ചെയ്യുന്ന പ്രായം | 14 വർഷവും അതിൽ കൂടുതലും |
9. വാറൻ്റിയും പിന്തുണയും
REELY products are manufactured to high standards. For information regarding warranty coverage and support, please refer to the official REELY webസൈറ്റ് അല്ലെങ്കിൽ നിങ്ങളുടെ റീട്ടെയിലറെ ബന്ധപ്പെടുക.
സ്പെയർ പാർട്സ് ലഭ്യത: Spare parts for this model are generally available for a period of 1 year from the date of purchase. Please check the seller's website for specific availability.
For technical assistance or inquiries about replacement parts, please visit the official REELY support page or contact their customer service directly.
