1. ആമുഖം
This manual provides comprehensive instructions for the safe and effective use of the FERVE F-1902 12V Battery, Alternator, and Starter Motor Analyzer. The F-1902 is designed to assess the condition of 12V automotive batteries, as well as the vehicle's starting and charging systems. Please read this manual thoroughly before operation and retain it for future reference.
2 സുരക്ഷാ വിവരങ്ങൾ
- Always wear appropriate personal protective equipment, including eye protection, when working with vehicle batteries.
- വാഹനം നന്നായി വായുസഞ്ചാരമുള്ള സ്ഥലത്താണെന്ന് ഉറപ്പാക്കുക.
- Avoid contact with battery acid. If contact occurs, flush immediately with water and seek medical attention.
- Do not smoke or allow sparks or open flames near the battery. Batteries can produce explosive gases.
- Ensure correct polarity when connecting the analyzer to the battery. Incorrect connection can damage the device or the vehicle's electrical system. The F-1902 includes polarity error protection.
- Keep the analyzer away from moisture and extreme temperatures.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview

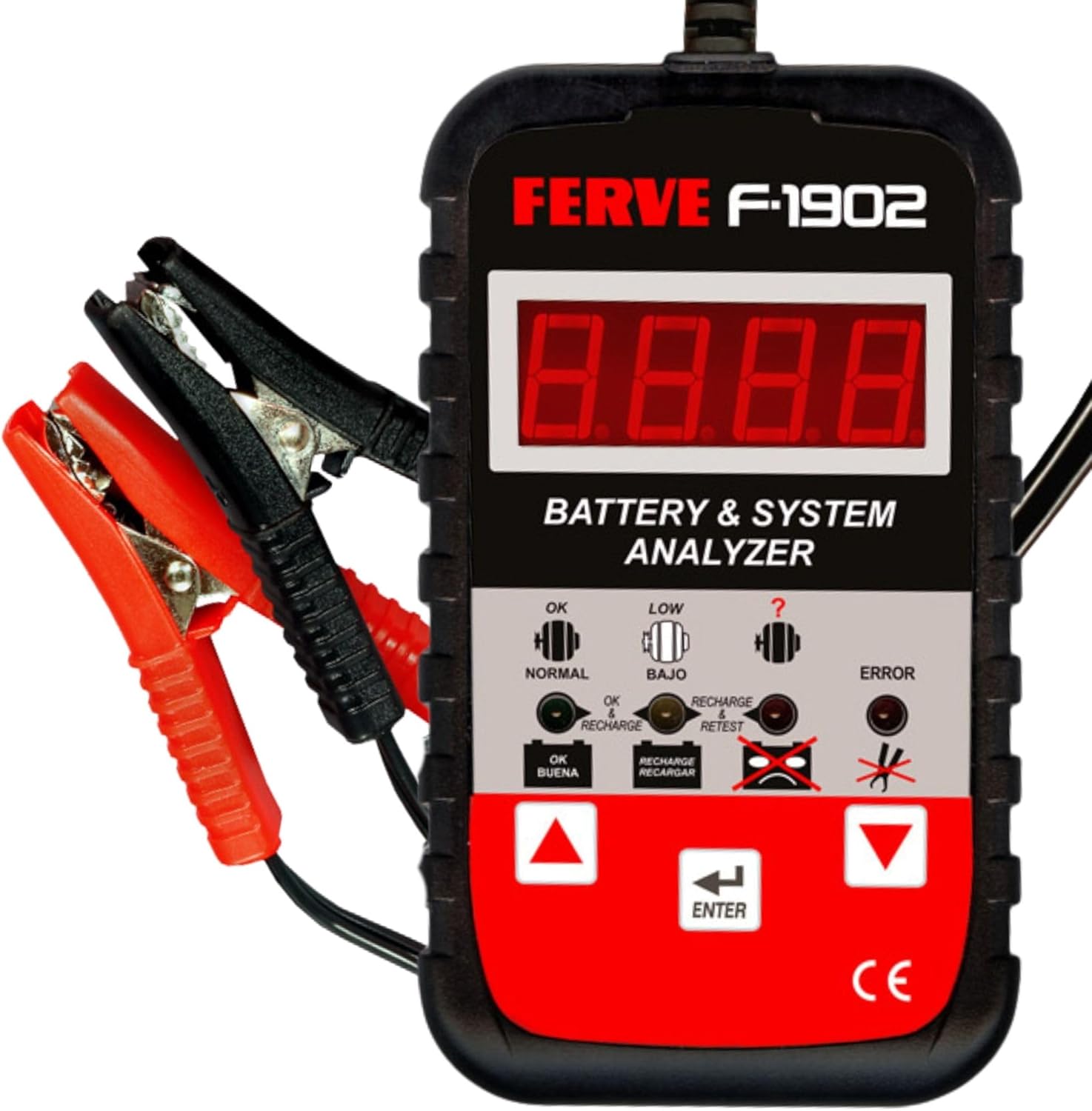

The FERVE F-1902 is a compact, microprocessor-controlled diagnostic tool for 12V vehicle electrical systems. It operates without internal batteries, drawing power directly from the battery being tested. Key features include:
- ബാറ്ററി പരിശോധന: Determines battery condition (good or bad) and cold cranking capacity (CCA).
- ആൾട്ടർനേറ്റർ ടെസ്റ്റിംഗ്: Checks the vehicle's charging system.
- Starter Motor Testing: Evaluates the vehicle's starting system.
- പ്രവർത്തന ശ്രേണി: Suitable for batteries from 25 Ah to 200 Ah.
- ഉയർന്ന മിഴിവ്: Provides readings with 0.01V resolution.
- ഓട്ടോമാറ്റിക് താപനില നഷ്ടപരിഹാരം: Ensures accurate readings across varying temperatures.
- Polarity Error Protection: Prevents damage from incorrect connections.
- മോടിയുള്ള ഡിസൈൻ: Protected by an external rubber casing for increased longevity.
3.1 അനുയോജ്യത
The F-1902 is compatible with 12V batteries found in a wide range of vehicles, including motorcycles, cars, vans, and trucks.
4. സജ്ജീകരണം
The FERVE F-1902 requires no internal batteries or external power source for operation. It draws power directly from the 12V battery being tested.
- വാഹനത്തിന്റെ ഇഗ്നിഷൻ ഓഫാണെന്നും എല്ലാ ആക്സസറികളും ഓഫാക്കിയിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- വാഹനത്തിന്റെ 12V ബാറ്ററി കണ്ടെത്തുക.
- ബാറ്ററി ടെർമിനലുകൾ തേഞ്ഞുപോയിട്ടുണ്ടെങ്കിൽ, നല്ല കണക്ഷൻ ഉറപ്പാക്കാൻ അവ വൃത്തിയാക്കുക.
- ചുവന്ന പോസിറ്റീവ് (+) cl ബന്ധിപ്പിക്കുകamp of the F-1902 to the positive (+) terminal of the battery.
- ബ്ലാക്ക് നെഗറ്റീവ് (-) cl ബന്ധിപ്പിക്കുകamp of the F-1902 to the negative (-) terminal of the battery.
- The analyzer's display should illuminate, indicating it is powered on and ready for testing.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The F-1902 offers tests for the battery, alternator, and starter motor. Follow the on-screen prompts and use the arrow buttons and ENTER button to navigate the menu.
5.1. ബാറ്ററി ടെസ്റ്റ്
This test determines the overall health and cold cranking capacity of the battery.
- Ensure the analyzer is correctly connected to the battery (refer to Section 4).
- Select the 'Battery Test' option from the main menu using the arrow buttons and press 'ENTER'.
- The analyzer will prompt you to input the battery's Cold Cranking Amps (CCA) rating. This rating is usually found on a label on the battery itself. Use the arrow buttons to adjust the value and press 'ENTER' to confirm.
- The F-1902 will perform the test. This may take a few seconds.
- The display will show the test results, typically indicating the battery voltage, measured CCA, and a status such as 'OK', 'LOW', 'RECHARGE', or 'ERROR'.
- If the result is 'RECHARGE', the battery needs to be charged and retested. If 'ERROR', the battery may be faulty.
5.2. Alternator Test (Charging System Test)
This test evaluates the performance of the vehicle's charging system, including the alternator.
- Ensure the analyzer is correctly connected to the battery.
- Select the 'Alternator Test' or 'Charging System Test' option from the menu and press 'ENTER'.
- The analyzer will instruct you to start the vehicle's engine.
- Once the engine is running, the F-1902 will monitor the charging voltage.
- The display will show the charging voltage and a status indicating if the charging system is functioning correctly (e.g., 'OK', 'LOW CHARGE', 'OVERCHARGE').
- Turn off the engine after the test is complete.
5.3. Starter Motor Test (Starting System Test)
This test assesses the starter motor's ability to draw current and the battery's voltage drop during engine cranking.
- Ensure the analyzer is correctly connected to the battery.
- Select the 'Starter Motor Test' or 'Starting System Test' option from the menu and press 'ENTER'.
- The analyzer will instruct you to crank the engine. Do not start the engine; just crank it for a few seconds.
- The F-1902 will measure the minimum voltagക്രാങ്കിംഗ് സമയത്ത് ഇ.
- The display will show the cranking voltage and a status (e.g., 'OK', 'WEAK START', 'NO START').
6. പരിപാലനം
- വൃത്തിയാക്കൽ: Wipe the analyzer with a soft, dry cloth. Do not use abrasive cleaners or solvents.
- സംഭരണം: ഉപകരണം തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക, നേരിട്ടുള്ള സൂര്യപ്രകാശത്തിൽ നിന്നും തീവ്രമായ താപനിലയിൽ നിന്നും അകറ്റി നിർത്തുക.
- കേബിൾ കെയർ: കേബിളുകളും ക്ലാമ്പുകളും പരിശോധിക്കുക.amps regularly for any signs of damage. Do not use the device if cables are frayed or clampകൾ തകർന്നിരിക്കുന്നു.
7. പ്രശ്നപരിഹാരം
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| അനലൈസർ പവർ ഓൺ ചെയ്യുന്നില്ല. | Incorrect connection; battery completely discharged; faulty clamps/cables. | Cl പരിശോധിക്കുകamp connections for correct polarity and secure contact. Ensure battery has at least 8V. Inspect cables for damage. |
| കൃത്യമല്ലാത്ത വായനകൾ. | Poor connection to battery terminals; incorrect CCA input. | ബാറ്ററി ടെർമിനലുകൾ വൃത്തിയാക്കുക. cl ഉറപ്പാക്കുക.amps are securely attached. Verify correct CCA value entered for battery test. |
| 'ERROR' message displayed. | Battery fault; internal device error. | If battery is known good, retest. If error persists, battery may be faulty. If error occurs consistently across different batteries, contact support. |
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ | എഫ്-1902 |
| വാല്യംtage | 12V DC |
| ബാറ്ററി ശേഷി ശ്രേണി | 25 ആഹ് മുതൽ 200 ആഹ് വരെ |
| മെഷർമെന്റ് റെസലൂഷൻ | 0.01V |
| അളവുകൾ (L x W x H) | 11.9 x 6.8 x 1.9 സെ.മീ |
| ഭാരം | 180 ഗ്രാം |
| പവർ ഉറവിടം | Powered by battery under test |
| പാലിക്കൽ | CCA, IEC, SAE |
| സംരക്ഷണം | Polarity error protection, external rubber casing |
9. വാറൻ്റിയും പിന്തുണയും
The FERVE F-1902 comes with a 3 വർഷത്തെ വാറൻ്റി from the date of purchase, covering manufacturing defects. For technical assistance, troubleshooting, or warranty claims, please contact FERVE customer support through the official website or your local distributor. Please have your product model number (F-1902) and proof of purchase available when contacting support.
For more information about FERVE products, visit the official FERVE store: FERVE Store.
