1. ആമുഖം
Thank you for choosing the FERVE F-2201 Automatic Battery Charger. This device is designed for efficient and safe charging and maintenance of lead-acid batteries with capacities ranging from 4 to 45 Ah. It is ideal for use with motorcycles, cars, and other vehicles requiring 6V or 12V battery charging.
This manual provides essential information for the correct installation, operation, and maintenance of your F-2201 charger. Please read it thoroughly before use to ensure optimal performance and safety.
ചിത്രം: മുൻഭാഗം view of the Ferve F-2201 Automatic Battery Charger, showing its compact design and indicator lights.
2. Safety Information and Features
Your FERVE F-2201 charger incorporates several safety features to protect both the device and your battery. Always follow these guidelines for safe operation:
- Ensure the charger is connected to a grounded power outlet.
- ചാർജർ മഴയിലോ അമിതമായ ഈർപ്പത്തിലോ തുറന്നുകാട്ടരുത്.
- ശീതീകരിച്ചതോ കേടായതോ ആയ ബാറ്ററികൾ ചാർജ് ചെയ്യുന്നത് ഒഴിവാക്കുക.
- Always connect the charger to the battery before plugging it into the mains power.
- Disconnect the mains power before disconnecting the battery.
- കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
സംയോജിത സംരക്ഷണ സവിശേഷതകൾ:
- Protection Against Incorrect Connection: Prevents damage if battery polarity is reversed.
- Protection Against Short Circuit: ഷോർട്ട് സർക്യൂട്ട് ഉണ്ടായാൽ യാന്ത്രികമായി ഓഫാകും.
- Protection Against Overcurrent: Regulates current to prevent overload.
- Protection Against Overtemperature: Monitors internal temperature and reduces output if overheating occurs.
- സ്മാർട്ട് ചാർജിംഗ്: Optimizes the charging process for battery health.
- ബാറ്ററി ടെസ്റ്റ് പ്രവർത്തനം: Assesses battery condition.
Image: Visual representation of the Ferve F-2201's universal compatibility and integrated safety protections.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
3.1. ഉൾപ്പെടുന്ന ഘടകങ്ങൾ:
- FERVE F-2201 Automatic Battery Charger unit
- Output cable with insulated clamps (ചുവപ്പും കറുപ്പും)
- Output cable with ring terminals (for permanent connection)

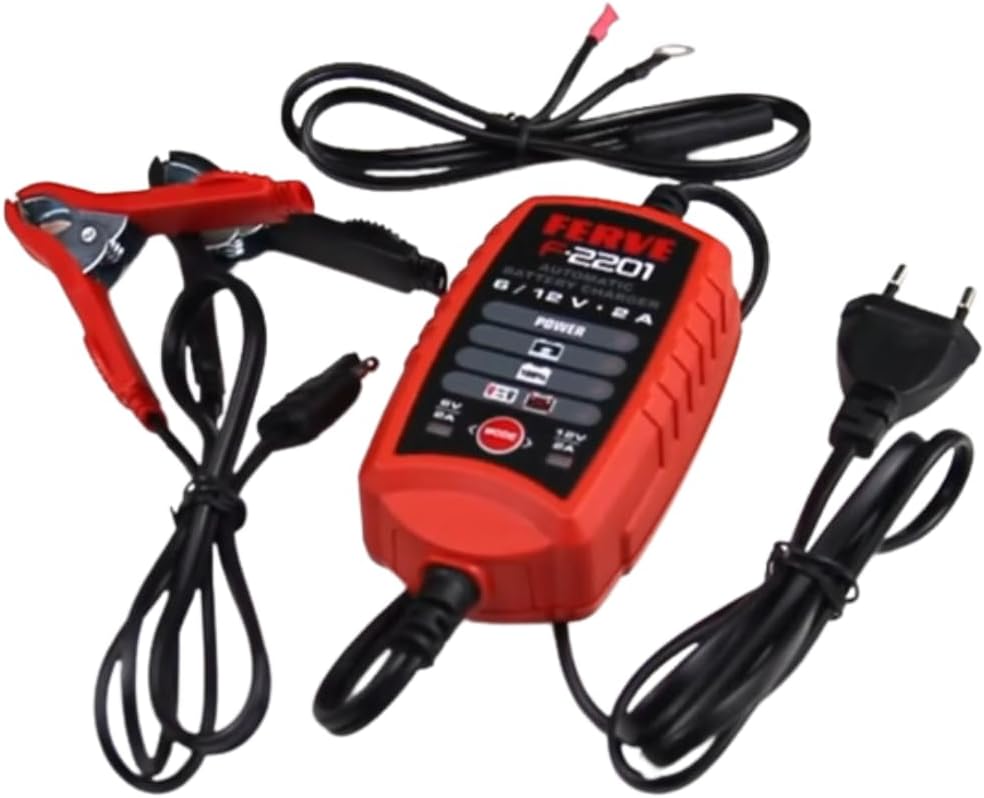

Image: The Ferve F-2201 charger shown with its included battery clamps and ring terminal connectors.
3.2. Controls and Indicators:
| Indicator/Control | വിവരണം |
|---|---|
| പവർ എൽഇഡി (പച്ച) | Indicates the charger is connected to mains power. |
| ബാറ്ററി നില LED- കൾ | Show the current charge level of the battery (e.g., low, charging, 100%). |
| Error LED (Red) | Indicates a fault, such as incorrect connection or a problem with the battery. |
| മോഡ് ബട്ടൺ | Allows selection between 6V and 12V charging modes. |
| വാല്യംtage LEDs (6V / 12V) | Indicate the currently selected charging voltage. |
4. സജ്ജീകരണവും പ്രാരംഭ കണക്ഷനും
Follow these steps to connect your F-2201 charger to a battery:
- Ensure the vehicle's ignition is off and all electrical consumers are switched off.
- ചുവന്ന cl കണക്റ്റുചെയ്യുകamp ബാറ്ററിയുടെ പോസിറ്റീവ് (+) ടെർമിനലിലേക്ക്.
- കറുപ്പ് cl കണക്റ്റുചെയ്യുകamp ബാറ്ററിയുടെ നെഗറ്റീവ് (-) ടെർമിനലിലേക്ക്.
- Connect the charger's output cable (with clamps or terminals) to the charger unit.
- Finally, plug the F-2201 into a standard mains power socket (220-240V ~ 50/60Hz).
- The green 'POWER' LED will light up, along with the red LED for the last selected voltagഇ (6V അല്ലെങ്കിൽ 12V).
Image: Step-by-step diagram showing how to connect the Ferve F-2201 charger to a battery and mains power.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1. വോളിയം തിരഞ്ഞെടുക്കൽtagഇ മോഡ്:
After connecting the charger to the battery and mains power, press the 'MODE' button to toggle between 6V and 12V charging modes. The corresponding voltage LED will illuminate.
5.2. ചാർജിംഗ് പ്രക്രിയ:
The F-2201 is an automatic charger. Once the correct voltage is selected, it will automatically begin the charging process. The battery status LEDs will indicate the progress of the charge. When the battery is fully charged, the '100%' LED will light up, and the charger will switch to maintenance mode.
5.3. Maintenance Mode:
In maintenance mode, the charger provides a trickle charge to keep the battery at optimal capacity without overcharging. This is ideal for long-term battery storage.
5.4. Disconnecting the Charger:
- Unplug the charger from the mains power socket.
- കറുത്ത cl വിച്ഛേദിക്കുകamp നെഗറ്റീവ് (-) ബാറ്ററി ടെർമിനലിൽ നിന്ന്.
- ചുവന്ന cl വിച്ഛേദിക്കുകamp പോസിറ്റീവ് (+) ബാറ്ററി ടെർമിനലിൽ നിന്ന്.
6. പരിപാലനം
To ensure the longevity and proper functioning of your FERVE F-2201 charger, follow these simple maintenance guidelines:
- വൃത്തിയാക്കൽ: Disconnect the charger from all power sources before cleaning. Wipe the exterior with a soft, dry cloth. Do not use abrasive cleaners or solvents.
- സംഭരണം: Store the charger in a cool, dry place when not in use. Keep the cables neatly coiled to prevent damage.
- കേബിൾ പരിശോധന: Periodically inspect the power cord and battery cables for any signs of damage, such as cuts, fraying, or exposed wires. Do not use the charger if any cables are damaged.
- Terminal Care: Keep the battery terminals clean and free of corrosion for optimal connection.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your F-2201 charger, refer to the table below for common problems and their solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| Charger does not turn on (no POWER LED) | No mains power; faulty power outlet; damaged power cord. | Check power outlet with another device; inspect power cord for damage; try a different outlet. |
| പിശക് LED കത്തിച്ചു | Incorrect battery connection (reversed polarity); short circuit; battery fault. | cl വിച്ഛേദിച്ച് വീണ്ടും ബന്ധിപ്പിക്കുകamps with correct polarity; check for short circuits; have battery tested by a professional. |
| ബാറ്ററി ചാർജ് ചെയ്യുന്നില്ല | തെറ്റായ വോളിയംtage selected; battery is deeply discharged or faulty; poor connection. | Ensure correct 6V/12V mode is selected; check battery terminals for corrosion and clean if necessary; battery may be beyond recovery. |
| ചാർജർ ചൂടാകുന്നു | Normal during charging; poor ventilation; overcurrent. | Ensure adequate ventilation around the charger; if excessively hot and error LED is off, contact support. |
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | ഉത്സാഹം |
| മോഡൽ | എഫ്-2201 |
| നിർമ്മാതാവ് | ഫെർവ്, എസ്.എ |
| ഇൻപുട്ട് വോളിയംtage | 220-240V ~ 50/60Hz |
| Putട്ട്പുട്ട് വോളിയംtage | 6V / 12V (DC) |
| ചാർജിംഗ് കറൻ്റ് | 2A |
| ശുപാർശ ചെയ്യുന്ന ബാറ്ററി ശേഷി | 4 ആഹ് മുതൽ 45 ആഹ് വരെ |
| ഉൽപ്പന്ന അളവുകൾ | 5.8 x 8.3 x 5 സെ.മീ |
| ഉൽപ്പന്ന ഭാരം | 510 ഗ്രാം |
| നിറം | ചുവപ്പ് |
| ചാർജർ തരം | Automatic, High Frequency |
| GTIN (ആഗോള വ്യാപാര ഇനം നമ്പർ) | 08412473122011 |
9. വാറൻ്റിയും പിന്തുണയും
For information regarding warranty coverage, terms, and conditions, please refer to the warranty card included with your product or visit the official FERVE website. For technical support, troubleshooting assistance beyond this manual, or spare parts, please contact FERVE customer service through the contact details provided on their official channels.
ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
