WALI SBR201 Universal Sound Bar Mount Bracket Instruction Manual

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

The WALI SBR201 Universal Sound Bar Mount Bracket is designed to securely attach a soundbar to your television, either above or below the screen. This bracket is compatible with most 32 to 70-inch flat panel TVs and supports soundbars weighing up to 33 lbs (15 kg). Its adjustable design allows for various installation configurations to suit your home entertainment setup.

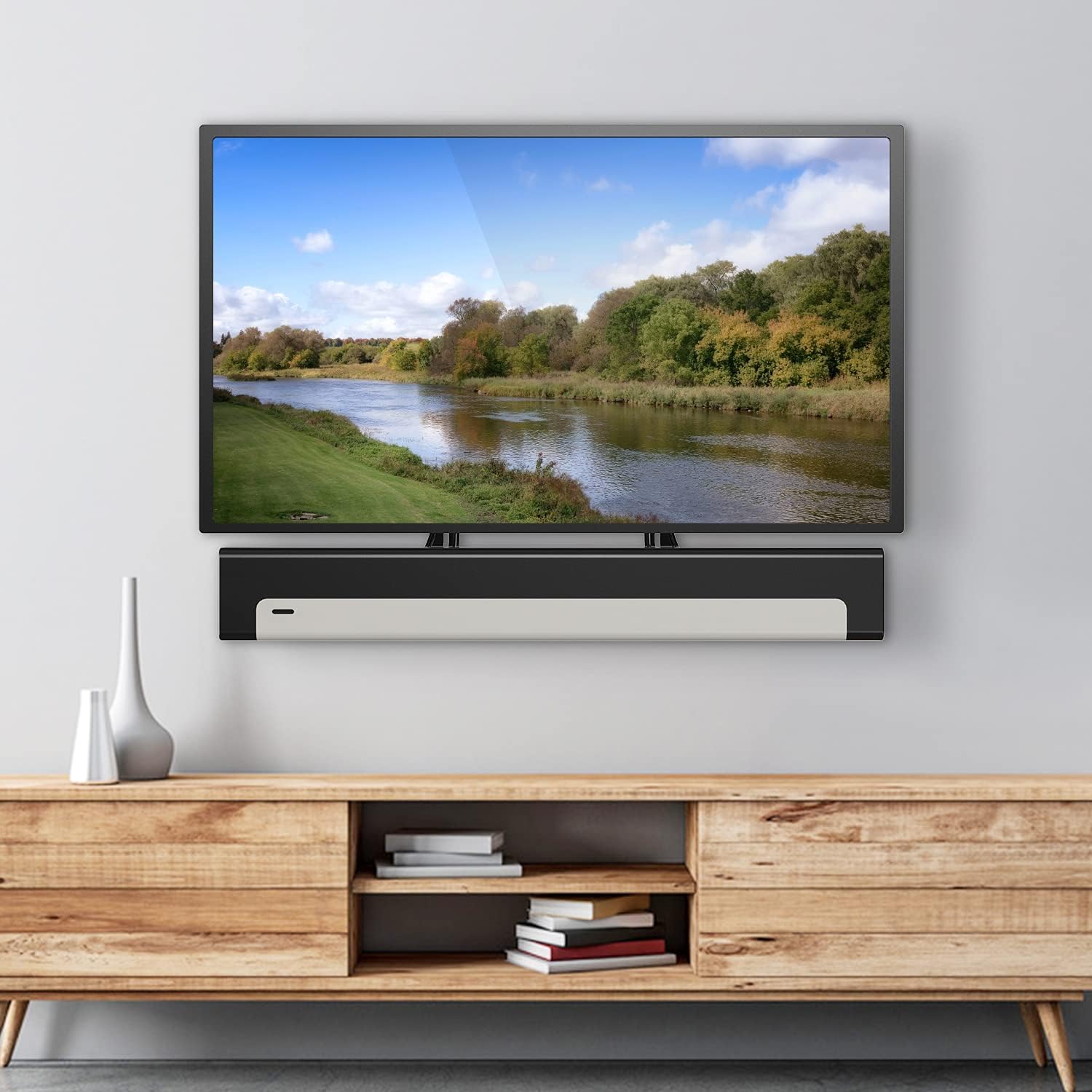

WALI SBR201 Sound Bar Mount Bracket installed below a TV, with a wooden TV stand underneath.

Image: WALI SBR201 Sound Bar Mount Bracket installed below a TV.

2. ഉൽപ്പന്ന ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്ന് ഉറപ്പാക്കുക:

2 x WALI Sound Bar Brackets (Black)
1 x Mounting Hardware Kit (various screws and anchors)
1 x ഉപയോക്തൃ മാനുവൽ (ഈ പ്രമാണം)

3 സ്പെസിഫിക്കേഷനുകൾ

മെറ്റീരിയൽ: 2.5 എംഎം സ്റ്റീൽ
നിറം: കറുപ്പ്
ലോഡിംഗ് കപ്പാസിറ്റി: 33 പൗണ്ട് വരെ (15 കി.ഗ്രാം)
Compatible TV Size: Most 32"-70" flat panel TVs
VESA അനുയോജ്യത: 200x100, 200x200, 300x300, 400x200, 400x400, 600x400mm
ഉൽപ്പന്ന അളവുകൾ: 17.44 (L) x 5.9 (W) x 7.2 (H) ഇഞ്ച്
ഇനത്തിൻ്റെ ഭാരം: 2 പൗണ്ട്

Diagram showing the dimensions of the WALI SBR201 Sound Bar Mount Bracket, including length, width, and screw hole spacing.

ചിത്രം: ഉൽപ്പന്ന അളവുകളും ഭാര ശേഷിയും.

4 അനുയോജ്യത

Before installation, ensure your soundbar and TV meet the following criteria:

Your soundbar's weight must be less than 33 lbs (15 kg).
Your soundbar must have mounting holes on the back.
The mounting holes on your soundbar should be less than 24 inches (600mm) horizontally.
The TV's VESA mounting holes should be within 200x100, 200x200, 300x300, 400x200, 400x400, or 600x400mm.
The bracket fits most TV wall mounts (fixed, tilt, full motion, articulating, interactive).

Diagram illustrating maximum mounting distance for soundbars, showing VESA mounting holes on TV and mounting holes on soundbar, with a maximum distance of 17.1 inches.

Image: Maximum mounting distance for soundbars.

5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

The WALI SBR201 bracket offers flexible installation options, allowing you to mount your soundbar above or below your TV. It can be attached directly to the TV's VESA mounting points or integrated with an existing TV wall mount.

ഇൻസ്റ്റലേഷൻ ഓപ്ഷനുകൾ:

ടിവിയിൽ മൗണ്ട് ചെയ്യുന്നു: Attach the soundbar brackets directly to the VESA mounting holes on the back of your TV.
Mounting with TV Wall Mount: Secure the soundbar brackets between your TV and its existing wall mount.

ഒന്നിലധികം കോൺഫിഗറേഷനുകൾ:

The adjustable bolt slots allow for various configurations to position the soundbar optimally. The brackets can be oriented to support the soundbar either above or below the television.

Diagram showing multiple configurations for mounting a soundbar, both above and below the TV, with different bracket orientations.

Image: Multiple soundbar mounting configurations.

WALI SBR201 Sound Bar Mount Bracket integrated with a full-motion TV wall mount, showing the soundbar positioned below the TV.

Image: Soundbar mounted with a full-motion TV wall mount.

Video Installation Guide:

Video: Detailed installation guide for the WALI Universal Sound Bar Mount Bracket.

വീഡിയോ: കഴിഞ്ഞുview of the WALI Universal Sound Bar Mount Bracket (SBR201) features and installation.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once the WALI SBR201 Sound Bar Mount Bracket is securely installed and your soundbar is attached, no further operation is required for the bracket itself. The soundbar will function as intended, providing audio output from its mounted position.

7. പരിപാലനം

To ensure the longevity and continued secure mounting of your soundbar, periodic maintenance is recommended:

പരിശോധന: Regularly check all screws and connections to ensure they remain tight. Over time, vibrations or minor shifts can cause fasteners to loosen.
വൃത്തിയാക്കൽ: Wipe the brackets with a soft, dry cloth to remove dust. Avoid using abrasive cleaners or solvents that could damage the finish.
ഭാര പരിധി: പരമാവധി ഭാര ശേഷി 33 പൗണ്ട് (15 കിലോഗ്രാം) കവിയരുത്.

8. പ്രശ്‌നപരിഹാരം

ഇൻസ്റ്റാളേഷൻ സമയത്തോ അതിനുശേഷമോ എന്തെങ്കിലും പ്രശ്നങ്ങൾ നേരിട്ടാൽ, ഇനിപ്പറയുന്നവ പരിഗണിക്കുക:

Soundbar feels loose: Ensure all mounting screws attaching the soundbar to the brackets, and the brackets to the TV/wall mount, are fully tightened.
Bracket does not fit TV: Verify your TV's VESA pattern and soundbar's mounting hole dimensions against the compatibility specifications in Section 4.
വിട്ടുപോയ ഭാഗങ്ങൾ: Refer to Section 2 for a list of included components. If any parts are missing, contact customer support.

9. വാറൻ്റിയും പിന്തുണയും

WALI provides experienced and friendly US-based customer support, available to assist 7 days a week. For any questions, concerns, or warranty claims, please refer to the contact information provided in your product packaging or visit the official WALI webസൈറ്റ്.
