HPC FPPK18-SQ-FLEX-NG Fire Pit Burner Kit Instruction Manual

1. ആമുഖം

This manual provides essential information for the safe installation, operation, and maintenance of your HPC FPPK18-SQ-FLEX-NG Push Button Flame Sensing Fire Pit Burner Kit. This kit is designed for natural gas applications and features a battery-powered spark ignition system with an automatic flame sensor for enhanced safety and convenience. Please read all instructions thoroughly before installation and use.

2 സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: അനുചിതമായ ഇൻസ്റ്റാളേഷൻ, ക്രമീകരണം, മാറ്റം വരുത്തൽ, സേവനം അല്ലെങ്കിൽ അറ്റകുറ്റപ്പണി എന്നിവ പരിക്ക് അല്ലെങ്കിൽ സ്വത്ത് നാശത്തിന് കാരണമാകും. ഈ ഉപകരണം ഇൻസ്റ്റാൾ ചെയ്യുന്നതിനോ സർവീസ് ചെയ്യുന്നതിനോ മുമ്പ് ഇൻസ്റ്റാളേഷൻ, ഓപ്പറേറ്റിംഗ്, മെയിന്റനൻസ് നിർദ്ദേശങ്ങൾ നന്നായി വായിക്കുക.

• ഈ ഉപകരണം ഒരു യോഗ്യതയുള്ള ഇൻസ്റ്റാളർ, സർവീസ് ഏജൻസി അല്ലെങ്കിൽ ഗ്യാസ് വിതരണക്കാരൻ ഇൻസ്റ്റാൾ ചെയ്യണം.
• പുറം ഉപയോഗത്തിന് മാത്രം. ഈ ഉപകരണത്തിന്റെയോ മറ്റേതെങ്കിലും ഉപകരണത്തിന്റെയോ സമീപത്ത് ഗ്യാസോലിൻ അല്ലെങ്കിൽ മറ്റ് കത്തുന്ന നീരാവി, ദ്രാവകങ്ങൾ എന്നിവ സൂക്ഷിക്കുകയോ ഉപയോഗിക്കുകയോ ചെയ്യരുത്.
• Ensure adequate ventilation. Do not obstruct the flow of combustion and ventilation air.
• Keep children and pets away from the fire pit during operation and while cooling down.
• ഉപയോഗത്തിലായിരിക്കുമ്പോൾ ഒരിക്കലും അഗ്നികുണ്ഡം ശ്രദ്ധിക്കാതെ വിടരുത്.
• Always turn off the gas supply when the fire pit is not in use.
• This product contains chemicals known to the State of California to cause cancer and birth defects or other reproductive harm (California Proposition 65).

3. പാക്കേജ് ഉള്ളടക്കം

ഇൻസ്റ്റാളേഷനുമായി മുന്നോട്ടുപോകുന്നതിനുമുമ്പ് എല്ലാ ഘടകങ്ങളും നിലവിലുണ്ടെന്നും കേടുപാടുകൾ സംഭവിച്ചിട്ടില്ലെന്നും ഉറപ്പാക്കുക.

• 18x18-inch Square Flat Pan
• Penta Shaped Burner (304 Stainless Steel)
• Sealed Control Box with Push Button Spark Ignition and Automatic Flame Sensor
• Flexible Gas Line (36-inch between valve and burner)
• All necessary fittings for assembly

4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും

Professional installation by a certified gas technician is highly recommended for all gas appliances to ensure safety and compliance with local codes.

4.1. പ്രീ-ഇൻസ്റ്റലേഷൻ

• Ensure the fire pit enclosure is constructed from non-combustible materials and provides adequate ventilation.
• Confirm the natural gas supply line is properly sized and accessible.
• For detailed 3D assembly instructions, download the BILT app and search for HPC products.

Image: Screenshot showing the BILT app interface for 3D assembly instructions. The app provides interactive guides for product setup.

4.2. Burner and Pan Assembly

1. Carefully place the square flat pan into the designated opening of your fire pit enclosure.
2. Position the penta shaped burner within the pan. The burner is pre-assembled to the pan with the control box.
3. Ensure the control box is securely mounted and accessible for operation and maintenance.

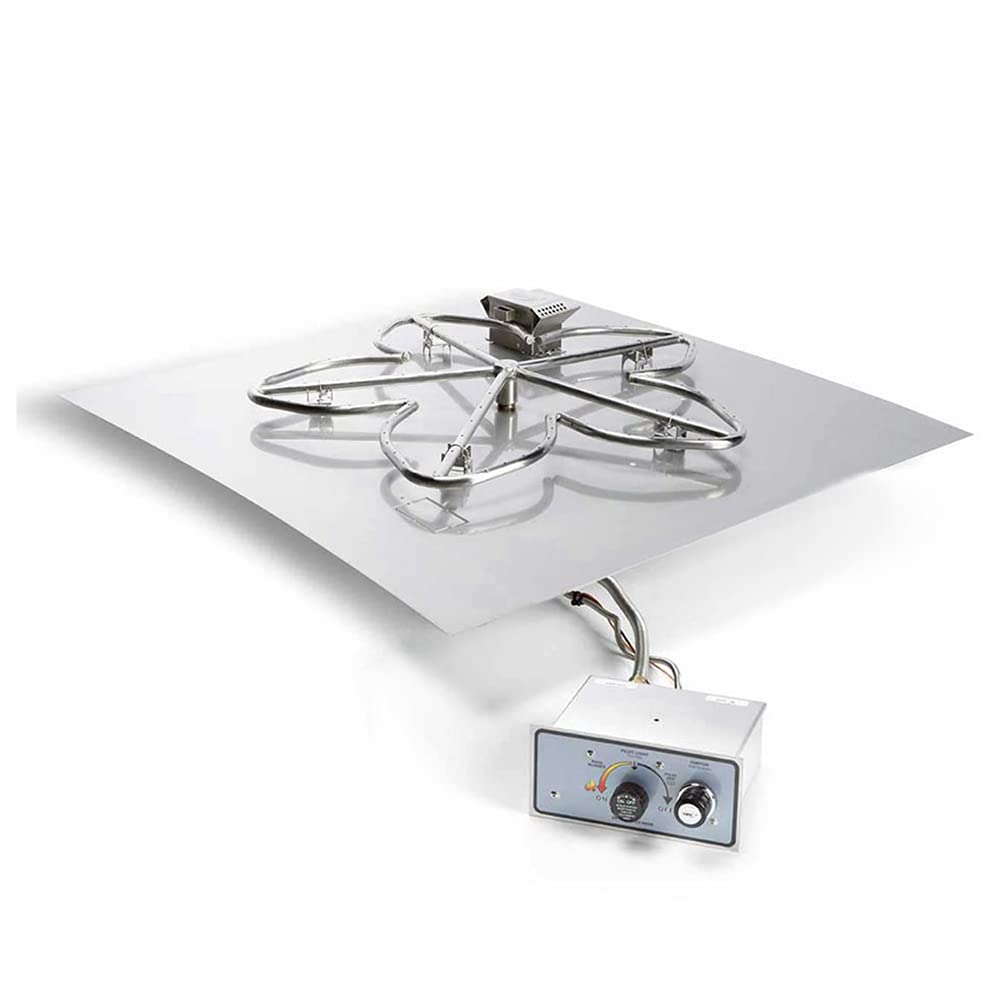

ചിത്രം: ക്ലോസ്-അപ്പ് view of the HPC penta shaped burner integrated with the square flat pan and the attached control box. This shows the pre-assembled components.

4.3. Gas Line Connection

1. Connect the flexible gas line from the control box to your natural gas supply. Use appropriate gas-rated sealant on all threaded connections.
2. Ensure all gas connections are tight and leak-free. Perform a leak test using a soap and water solution. Do not use an open flame to check for leaks.
3. The kit includes a 36-inch flex line between the valve and burner for flexible installation.

Image: Detail of a gas line connection, possibly showing a mesh filter or protective sleeve around the connection point, ensuring secure gas flow.

Image: A natural gas hose with a regulator, illustrating the components used for connecting the fire pit to the gas supply.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

This fire pit burner kit features a user-friendly push-button ignition system with an integrated flame sensor.

5.1. Lighting the Fire Pit

1. Ensure the gas supply valve to the fire pit is open.
2. Locate the control panel, typically integrated with the burner pan.
3. Press and hold the IGNITER button while simultaneously turning the MAIN BURNER knob to the 'ON' position.
4. Continue to hold the IGNITER button until the pilot light ignites and the main burner flames are established. Release the button once the flame is stable.
5. Adjust the flame height using the MAIN BURNER knob as desired.

Image: Close-up of the HPC fire pit control panel, showing the 'IGNITER' push button and the 'MAIN BURNER' control knob for adjusting flame intensity.

5.2. Flame Sensing Feature

The automatic flame sensor will continuously monitor the flame. If the flame is extinguished for any reason (e.g., strong wind), the sensor will automatically close the gas valve, preventing gas leakage. To re-ignite, follow the lighting instructions after ensuring the area is clear of gas fumes.

5.3. Shutting Down the Fire Pit

1. Turn the MAIN BURNER knob to the 'OFF' position.
2. Close the main gas supply valve to the fire pit.
3. Allow the fire pit and surrounding area to cool completely before covering or storing.

Image: An HPC fire pit in active operation, displaying vibrant flames over fire media, set in an outdoor patio environment.

6. പരിപാലനം

Regular maintenance ensures the longevity and safe operation of your fire pit burner kit.

• വൃത്തിയാക്കൽ: Periodically clean the burner ports and pan to remove debris, dust, or insect nests that may obstruct gas flow. Use a soft brush and mild soap solution. Ensure all components are dry before use.
• പരിശോധനകൾ: Annually inspect all gas connections, hoses, and the burner for signs of wear, damage, or leaks. Replace any damaged components immediately.
• ബാറ്ററി മാറ്റിസ്ഥാപിക്കൽ: The spark ignition system is battery-powered. If ignition becomes inconsistent, replace the battery in the control box according to the manufacturer's instructions.
• സംഭരണം: When not in use for extended periods, cover the fire pit to protect it from weather elements. Ensure the gas supply is turned off.

7. പ്രശ്‌നപരിഹാരം

Refer to the following common issues and solutions. For problems not listed, contact a qualified service technician.

8 സ്പെസിഫിക്കേഷനുകൾ

• മോഡൽ: FPPK18-SQ-FLEX-NG
• ഇന്ധന തരം: പ്രകൃതി വാതകം
• ബർണർ തരം: Penta Shaped
• Pan Dimensions: 18 x 18 inches (Square Flat Pan)
• ഉൽപ്പന്ന അളവുകൾ: 18"D x 18"W x 7"H
• മെറ്റീരിയൽ: 304 സ്റ്റെയിൻലെസ്സ് സ്റ്റീൽ
• BTU put ട്ട്‌പുട്ട്: 65,000 ബി.ടി.യു
• ജ്വലനം: Push Button Spark Ignition with Automatic Flame Sensing
• സർട്ടിഫിക്കേഷനുകൾ: UL ലിസ്‌റ്റുചെയ്‌തു
• ഇനത്തിൻ്റെ ഭാരം: 23 പൗണ്ട്

9. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please contact HPC Fire directly or refer to the documentation provided at the time of purchase. Keep your purchase receipt for warranty claims.

നിർമ്മാതാവ്: Hearth Products Controls (HPC)
