1. ആമുഖം
Thank you for choosing MICTUNING 2nd-Gen RGB LED Rock Lights. This kit provides vibrant, customizable lighting for your vehicle's exterior, enhancing visibility and aesthetics. Designed with high-brightness RGB 3-in-1 LEDs, a stable Bluetooth controller, and an IP68 waterproof rating, these lights are built for durability and performance in various conditions. This manual provides essential information for installation, operation, maintenance, and troubleshooting to ensure optimal use of your product.
ചിത്രം 1.1: കഴിഞ്ഞുview of the MICTUNING 2nd-Gen RGB LED Rock Lights kit, including the 8 LED pods, control box, and wiring.
2 സുരക്ഷാ വിവരങ്ങൾ
Please read and understand all safety instructions before installation and operation. Failure to follow these instructions may result in electrical shock, fire, or serious injury.
- ഏതെങ്കിലും ഇലക്ട്രിക്കൽ ഇൻസ്റ്റാളേഷൻ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും വാഹനത്തിന്റെ ബാറ്ററി വിച്ഛേദിക്കുക.
- ഷോർട്ട് സർക്യൂട്ടുകൾ തടയുന്നതിന് എല്ലാ വയറിംഗ് കണക്ഷനുകളും സുരക്ഷിതമാണെന്നും ശരിയായി ഇൻസുലേറ്റ് ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- ഉൽപ്പന്നത്തിൽ ഒരു തരത്തിലും മാറ്റങ്ങൾ വരുത്തരുത്. അനധികൃത പരിഷ്കാരങ്ങൾ വാറന്റി അസാധുവാക്കുകയും സുരക്ഷാ അപകടങ്ങൾ ഉണ്ടാക്കുകയും ചെയ്തേക്കാം.
- Keep the control box and wiring away from extreme heat, moving parts, and sharp edges.
- ഇൻസ്റ്റലേഷൻ പ്രക്രിയയുടെ ഏതെങ്കിലും ഭാഗത്തെക്കുറിച്ച് നിങ്ങൾക്ക് ഉറപ്പില്ലെങ്കിൽ ഒരു പ്രൊഫഷണലിനെ സമീപിക്കുക.
3. പാക്കേജ് ഉള്ളടക്കം
Verify that all components are present in your package before beginning installation:
- 8 x RGB LED Rock Light Pods
- 1 x Bluetooth Control Box
- വയറിംഗ് ഹാർനെസുകൾ
- Mounting Hardware (screws, nuts, rubber pads)
- ഉപയോക്തൃ മാനുവൽ
ചിത്രം 3.1: വിശദമായത് view of all items included in the package, such as the LED pods, control box, wiring, and various mounting accessories.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Follow these steps for proper installation of your MICTUNING RGB LED Rock Lights:
- Planning the Layout: Determine the optimal placement for each of the 8 LED pods on your vehicle's undercarriage. Consider areas that will provide even illumination and are protected from direct impact.
- പോഡുകൾ സ്ഥാപിക്കൽ: Securely mount each LED pod using the provided screws and rubber pads. Ensure the mounting surface is clean and flat. The sturdy aluminum housing provides durability.
- നിയന്ത്രണ ബോക്സ് മൌണ്ട് ചെയ്യുന്നു: Choose a dry, secure location for the Bluetooth control box, such as under the hood or inside the cabin. Ensure it is easily accessible for wiring and protected from water and excessive heat. The control box features a built-in automotive-grade chip for stable Bluetooth connection.
- വയറിംഗ് കണക്ഷനുകൾ:
- Connect the wiring harnesses from each LED pod to the control box.
- Connect the main power and ground wires from the control box to your vehicle's 12V power source (e.g., battery). It is recommended to use an inline fuse (a safety protection fuse is included) for circuit protection.
- Ensure all connections are tight and insulated to prevent corrosion and short circuits.

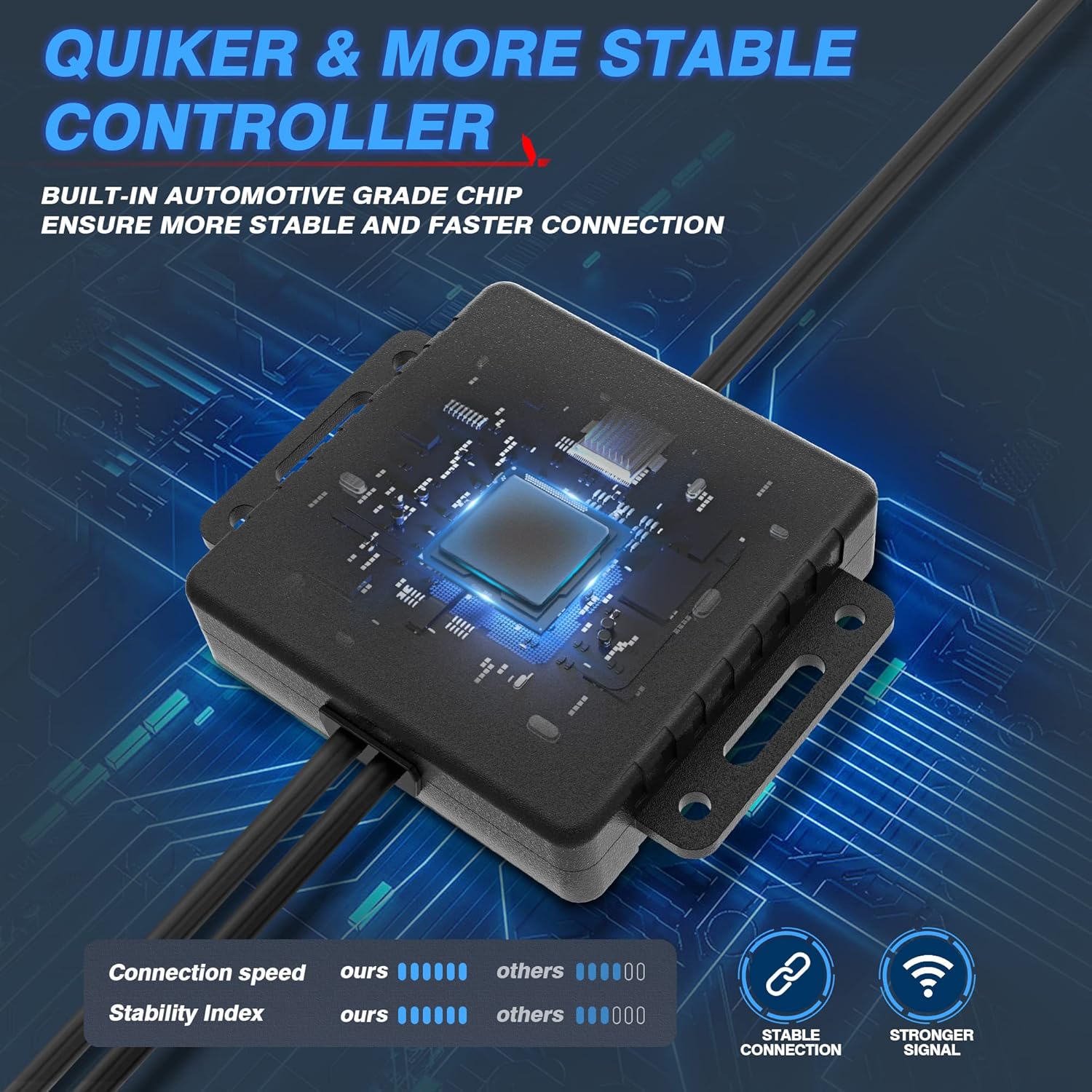

Image 4.1: The Bluetooth control box, highlighting its internal automotive-grade chip for stable and fast connection.
Image 4.2: A MICTUNING LED rock light submerged in water, demonstrating its IP68 waterproof rating and durable aluminum housing with an integrated safety fuse.
- പവർ ഓണും ടെസ്റ്റും: Reconnect the vehicle's battery. The lights should briefly illuminate.
- ആപ്പ് ഡൗൺലോഡ്: Scan the QR code on the control box or in the user manual to download the "Mictuning" app from your smartphone's app store.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your MICTUNING RGB LED Rock Lights are controlled via the exclusive MagicLink App. This app allows for comprehensive customization of your lighting experience.
- ബ്ലൂടൂത്ത് വഴി ബന്ധിപ്പിക്കുക: Open the MagicLink App on your smartphone. Ensure Bluetooth is enabled. The app will automatically search for and connect to your MICTUNING control box.
- ലൈറ്റിംഗ് മോഡുകൾ തിരഞ്ഞെടുക്കുക: The app offers various lighting modes, including:
- സ്റ്റാറ്റിക് നിറങ്ങൾ: കളർ വീൽ ഉപയോഗിച്ച് വൈവിധ്യമാർന്ന നിറങ്ങളിൽ നിന്ന് തിരഞ്ഞെടുക്കുക.
- ഡൈനാമിക് മോഡുകൾ: Select from pre-programmed flashing, strobing, fading, and chasinജി ഇഫക്റ്റുകൾ.
- സംഗീത മോഡ്: Synchronize the lights with music playing on your phone or through the app's microphone.
- സമയ പ്രവർത്തനം: Set schedules for the lights to turn on/off automatically.
- തെളിച്ച ക്രമീകരണം: Adjust the brightness level to your preference within the app.
- ഒന്നിലധികം ഉപകരണ നിയന്ത്രണം: The MagicLink App allows you to control multiple sets of MICTUNING lights of the same type (e.g., up to 6 sets of X2 CM Q1 RGB rock lights) from a single phone.

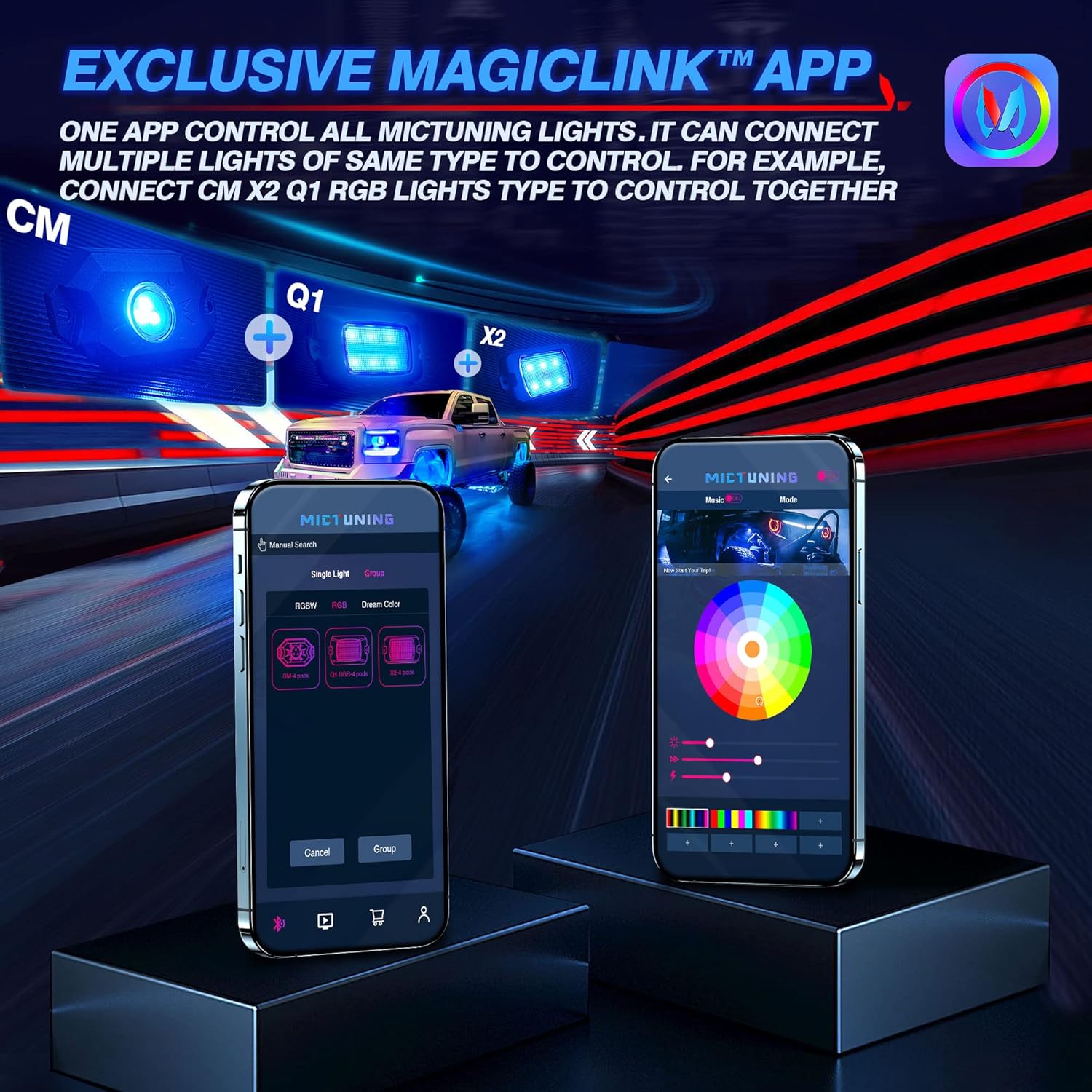

Image 5.1: The MagicLink App interface, showing options for single light or group control, and a color wheel for custom light selection.
6. പരിപാലനം
Regular maintenance will help prolong the lifespan and performance of your rock lights:
- വൃത്തിയാക്കൽ: Periodically clean the LED pods with a soft cloth and mild soap and water. Avoid abrasive cleaners or high-pressure washers directly on the lights.
- പരിശോധന: Regularly inspect the wiring for any signs of wear, fraying, or damage. Check all connections to ensure they remain secure.
- വാട്ടർപ്രൂഫ് ഇന്റഗ്രിറ്റി: While the lights are IP68 waterproof, ensure that the connections to the control box remain dry and free from moisture buildup.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your MICTUNING RGB LED Rock Lights, refer to the following common problems and solutions:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| വിളക്കുകൾ തെളിയുന്നില്ല. | വൈദ്യുതിയില്ല, കണക്ഷൻ നഷ്ടപ്പെട്ടു, ഫ്യൂസ് പൊട്ടി. | Check power connections to the battery. Ensure all wiring is secure. Inspect the inline fuse and replace if blown. |
| Bluetooth connection is unstable or slow. | Interference, app issues, distance from control box. | Ensure your phone's Bluetooth is on. Restart the app and your phone. Move closer to the control box. Ensure the app has necessary permissions (e.g., location access). |
| Colors are inconsistent or mottled. | Individual LED pod issue, wiring problem. | Check the connections to the affected pod. Ensure the app is updated to the latest version. |
| Lights do not respond to app commands. | App not connected, control box issue. | Verify Bluetooth connection in the app. Restart the control box by disconnecting and reconnecting power. |
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ നമ്പർ | MIC-CDL-002-82 |
| നിറം | RGB |
| മെറ്റീരിയൽ | അലുമിനിയം |
| ഇനത്തിൻ്റെ ഭാരം | 4.4 പൗണ്ട് |
| ഉൽപ്പന്ന അളവുകൾ | 7.87 x 5.12 x 5.71 ഇഞ്ച് |
| ജല പ്രതിരോധ നില | IP68 വാട്ടർപ്രൂഫ് |
| കണക്റ്റിവിറ്റി ടെക്നോളജി | ബ്ലൂടൂത്ത് |
| കഷണങ്ങളുടെ എണ്ണം | 8 കായ്കൾ |
| ജീവിതകാലയളവ് | 50,000+ മണിക്കൂർ വരെ |
9. വാറൻ്റിയും പിന്തുണയും
MICTUNING stands behind the quality of its products. Your MICTUNING 2nd-Gen RGB LED Rock Lights come with a രണ്ട് വർഷത്തെ വാറൻ്റി വാങ്ങിയ തീയതി മുതൽ.
If you encounter any issues or have questions regarding your product, please do not hesitate to contact MICTUNING customer support. Our responsive team is committed to assisting you within 24 hours to resolve any problems.
ബന്ധപ്പെടാനുള്ള വിവരങ്ങൾ:
- Visit the official MICTUNING website for support resources and contact details: MICTUNING Store
- Refer to the user manual for additional contact methods.
