ആമുഖം
Thank you for choosing the One For All WM2211 Fixed TV Bracket. This manual provides essential information for the safe and correct installation and use of your new TV wall mount. Please read these instructions carefully before installation and retain them for future reference.
This fixed wall mount is designed to securely hold LED, LCD, and Plasma TVs ranging from 13 to 40 inches, with a maximum weight capacity of 50 kg. It supports VESA mounting patterns from 75x75mm to 200x200mm, ensuring compatibility with a wide range of televisions.
സുരക്ഷാ വിവരങ്ങൾ
- ഭാരം ശേഷി: Do not exceed the maximum weight capacity of 50 kg (110 lbs). Overloading can result in serious injury or damage to equipment.
- ചുമർ തരം: Ensure the mounting surface (wall) can safely support the combined weight of the mount and the TV. Consult a qualified professional if unsure.
- ഉപകരണങ്ങൾ: ഇൻസ്റ്റാളേഷന് ഉചിതമായ ഉപകരണങ്ങൾ ഉപയോഗിക്കുക. എല്ലായ്പ്പോഴും സുരക്ഷാ ഗ്ലാസുകൾ ധരിക്കുക.
- കുട്ടികൾ: Keep children and pets away during installation. Small parts can be a choking hazard.
- നാശം: Do not install if any parts are missing or damaged. Contact customer support for replacement parts.
- വെൻ്റിലേഷൻ: Ensure adequate ventilation around the TV after mounting.
പാക്കേജ് ഉള്ളടക്കം
Before beginning installation, verify that all components are present and undamaged. The package should contain:
- One For All WM2211 TV Wall Mount Bracket
- Mounting Kit (screws, concrete anchors, spacers)
- ഇൻസ്റ്റലേഷൻ മാനുവൽ
Image: The retail packaging for the One For All WM2211 TV Wall Mount, showing the bracket and key features.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The One For All WM2211 bracket is designed for quick and straightforward installation, typically in less than 10 minutes. Follow these steps carefully:
1. പ്രീ-ഇൻസ്റ്റലേഷൻ പരിശോധനകൾ
- VESA അനുയോജ്യത പരിശോധിക്കുക: Locate the four mounting holes on the back of your TV. Measure the horizontal and vertical distance between these holes (in millimeters). This is your TV's VESA pattern. The WM2211 supports VESA sizes: 75x75mm, 100x100mm, 200x100mm, and 200x200mm. Ensure your TV's VESA pattern matches one of these.
- Check TV Size and Weight: Confirm your TV is between 13 and 40 inches and weighs no more than 50 kg (110 lbs).
- മതിൽ തരം തിരിച്ചറിയുക: Determine if your wall is solid concrete, brick, wood stud, or drywall. Different wall types require specific anchors and drilling techniques.

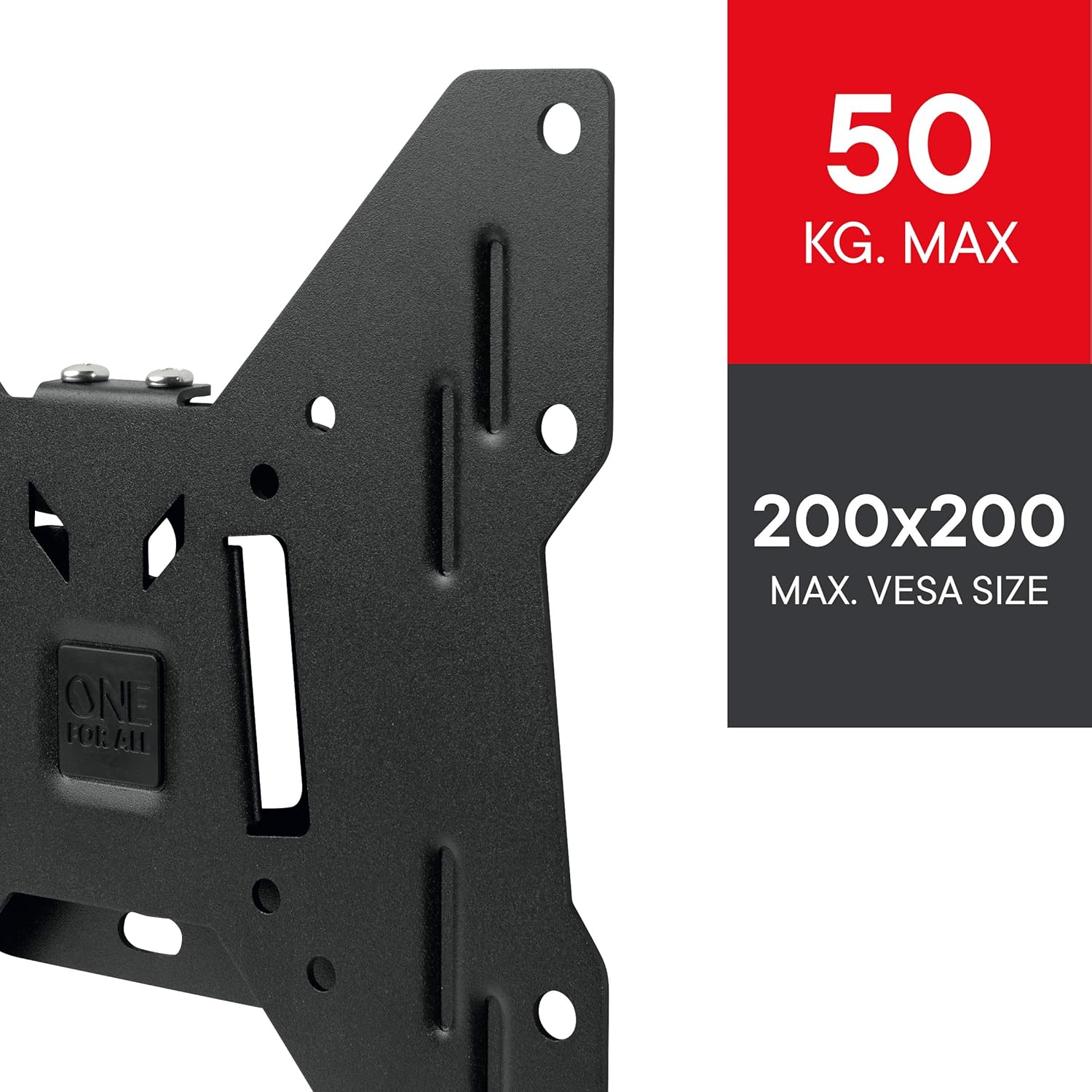

ചിത്രം: വിശദമായ ഒരു ചിത്രം view of the WM2211 bracket, highlighting its maximum weight capacity of 50 kg and VESA compatibility up to 200x200mm.
2. ഭിത്തിയിൽ ബ്രാക്കറ്റ് ഘടിപ്പിക്കൽ
- ഡ്രില്ലിംഗ് ഹോളുകൾ അടയാളപ്പെടുത്തുക: Hold the wall mount against the wall at the desired height and position. Use a pencil to mark the drilling locations through the mount's holes. Use a spirit level to ensure the marks are perfectly horizontal.
- തുളകൾ: Drill pilot holes at the marked locations using a drill bit appropriate for your wall type and the provided anchors.
- ആങ്കറുകൾ ചേർക്കുക: Insert the appropriate wall anchors into the drilled holes. For wood studs, anchors may not be necessary, but ensure screws are driven directly into the center of the stud.
- സുരക്ഷിത മ Mount ണ്ട്: Align the wall mount with the anchors and secure it firmly to the wall using the provided screws. Ensure it is tightly fastened and stable.
Image: The One For All WM2211 TV Wall Mount bracket, ready for installation on the wall.
3. Attaching the TV to the Bracket
- ടിവി ബ്രാക്കറ്റുകൾ ഘടിപ്പിക്കുക: Secure the TV attachment plates (if separate from the main mount) to the back of your TV using the appropriate VESA screws and spacers from the mounting kit. Ensure they are tightened securely.
- ടിവി തൂക്കിയിടുക: Carefully lift the TV and align the attachment plates on the TV with the corresponding hooks or slots on the wall-mounted bracket. Gently lower the TV until it locks into place. You may need assistance for larger TVs.
- സുരക്ഷിത ടിവി: Use any provided locking mechanisms (e.g., screws, pull cords) to secure the TV to the wall mount, preventing accidental dislodgement.
Image: A television mounted flush to the wall using the One For All WM2211 bracket, demonstrating its low-profile ഡിസൈൻ.

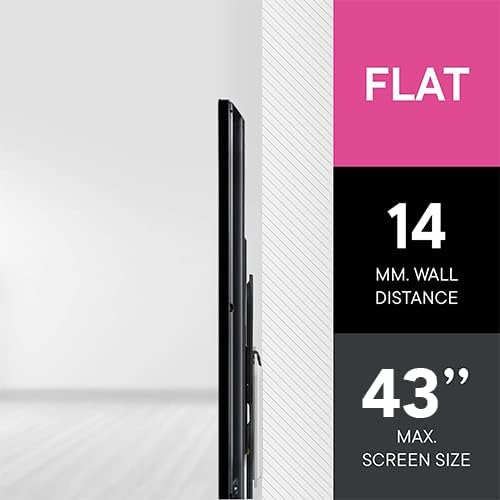

The WM2211 offers a fixed low profile, with a minimum wall distance of only 14mm, making your TV appear almost flush with the wall.
Image: A visual representation illustrating the minimal 14mm wall distance achieved with the WM2211 bracket, providing a sleek, flush appearance.
എല്ലാ ടൂൾബോക്സ് ആപ്പിനുമുള്ള ഒന്ന്
For additional assistance during installation, download the free One For All Toolbox App. This app features helpful tools such as a spirit level and a flashlight, designed to make your installation process even quicker and easier. The app is available for both iOS and Android devices.
പ്രവർത്തിക്കുന്നു
The One For All WM2211 is a fixed wall mount, meaning once installed, the TV's position relative to the wall is static. There are no moving parts for adjustment. Ensure the TV is positioned correctly during installation as repositioning will require unmounting and remounting.
മെയിൻ്റനൻസ്
- വൃത്തിയാക്കൽ: To clean the mount, wipe it with a soft, dry cloth. Do not use abrasive cleaners or solvents, as they may damage the finish.
- ആനുകാലിക പരിശോധനകൾ: Periodically check all screws and fasteners to ensure they remain tight and secure. Over time, vibrations or changes in temperature can cause them to loosen.
- നാശം: If you notice any signs of damage or wear, discontinue use and contact customer support.
ട്രബിൾഷൂട്ടിംഗ്
ഇൻസ്റ്റാളേഷൻ സമയത്തോ അതിനുശേഷമോ നിങ്ങൾക്ക് പ്രശ്നങ്ങൾ നേരിടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| ടിവി മൗണ്ടിന് അനുയോജ്യമല്ല. | തെറ്റായ VESA പാറ്റേൺ അല്ലെങ്കിൽ ടിവി വലുപ്പം/ഭാരം. | Verify your TV's VESA pattern (75x75, 100x100, 200x100, 200x200) and ensure it is within the 13-40 inch size and 50 kg weight limit. |
| Mount feels unstable on the wall. | Screws not tightened, incorrect anchors, or weak wall. | Ensure all screws are securely tightened. Use appropriate anchors for your wall type. If the wall is weak, reinforce it or choose a different mounting location. |
| ടിവി മൌണ്ട് ചെയ്തതിനുശേഷം അത് ലെവലിൽ അല്ല. | Wall mount was not level during installation. | Remove the TV, then adjust the wall mount to be perfectly level using a spirit level. Re-mount the TV. |
| Missing parts from the mounting kit. | പാക്കേജിംഗ് പിശക്. | Do not proceed with installation. Contact One For All customer support for replacement parts. |
സ്പെസിഫിക്കേഷനുകൾ
| ബ്രാൻഡ്: | എല്ലാവർക്കും വേണ്ടി ഒന്ന് |
| മോഡൽ നമ്പർ: | വ്മ്ക്സനുമ്ക്സ |
| മൗണ്ടിംഗ് തരം: | മതിൽ മൗണ്ട് |
| ചലന തരം: | പരിഹരിച്ചു |
| അനുയോജ്യമായ ടിവി വലുപ്പങ്ങൾ: | 13 - 40 ഇഞ്ച് |
| പരമാവധി ഭാരം ശേഷി: | 50 കി.ഗ്രാം (110 പൗണ്ട്) |
| VESA അനുയോജ്യത: | 75x75mm, 100x100mm, 200x100mm, 200x200mm |
| Minimum Wall Distance: | 14 എംഎം (0.55 ഇഞ്ച്) |
| മെറ്റീരിയൽ: | ലോഹം |
| നിറം: | കറുപ്പ് |
| ഉൽപ്പന്ന അളവുകൾ: | 8.66 x 0.55 x 8.66 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം: | 1.5 പൗണ്ട് |
വാറൻ്റിയും പിന്തുണയും
One For All products are designed and manufactured to high quality standards. For information regarding warranty terms and conditions, or for technical support, please visit the official One For All webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ അവരുടെ ഉപഭോക്തൃ സേവനവുമായി നേരിട്ട് ബന്ധപ്പെടുക. വാങ്ങിയതിന്റെ തെളിവായി നിങ്ങളുടെ വാങ്ങൽ രസീത് സൂക്ഷിക്കുക.
ഓൺലൈൻ പിന്തുണ: www.oneforall.com/support
