Enerlites HET01 7-ദിവസ ഡിജിറ്റൽ ഇൻ-വാൾ പ്രോഗ്രാം ചെയ്യാവുന്ന ടൈമർ സ്വിച്ച് യൂസർ മാനുവൽ

1. ഉൽപ്പന്നം കഴിഞ്ഞുview

ലൈറ്റുകൾ, ഫാനുകൾ, മറ്റ് ഇലക്ട്രിക്കൽ ലോഡുകൾ എന്നിവയുടെ നിയന്ത്രണം ഓട്ടോമേറ്റ് ചെയ്യുന്നതിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്ന ഒരു ഡിജിറ്റൽ ഇൻ-വാൾ പ്രോഗ്രാം ചെയ്യാവുന്ന ടൈമർ സ്വിച്ചാണ് എനർലൈറ്റ്സ് HET01. 18 വരെ അദ്വിതീയ ഓൺ/ഓഫ് ക്രമീകരണങ്ങളുള്ള 7 ദിവസത്തെ പ്രോഗ്രാമിംഗ്, നീല ബാക്ക്‌ലിറ്റ് എൽസിഡി സ്‌ക്രീൻ, പവർ അല്ലെങ്കിൽ മറ്റ് വൈദ്യുതി ലോഡുകൾ എന്നിവയ്ക്കിടെ ക്രമീകരണങ്ങൾ നിലനിർത്തുന്നതിനുള്ള ബിൽറ്റ്-ഇൻ Ni-MH ബാറ്ററി എന്നിവ ഇതിൽ ഉൾപ്പെടുന്നു.tagഉദാഹരണത്തിന്, ഈ ഉപകരണം ഒരു സാധാരണ വാൾ സ്വിച്ചിന് പകരമാണ്, കൂടാതെ ഇൻസ്റ്റാളേഷനായി ഒരു ന്യൂട്രൽ വയർ ആവശ്യമാണ്.

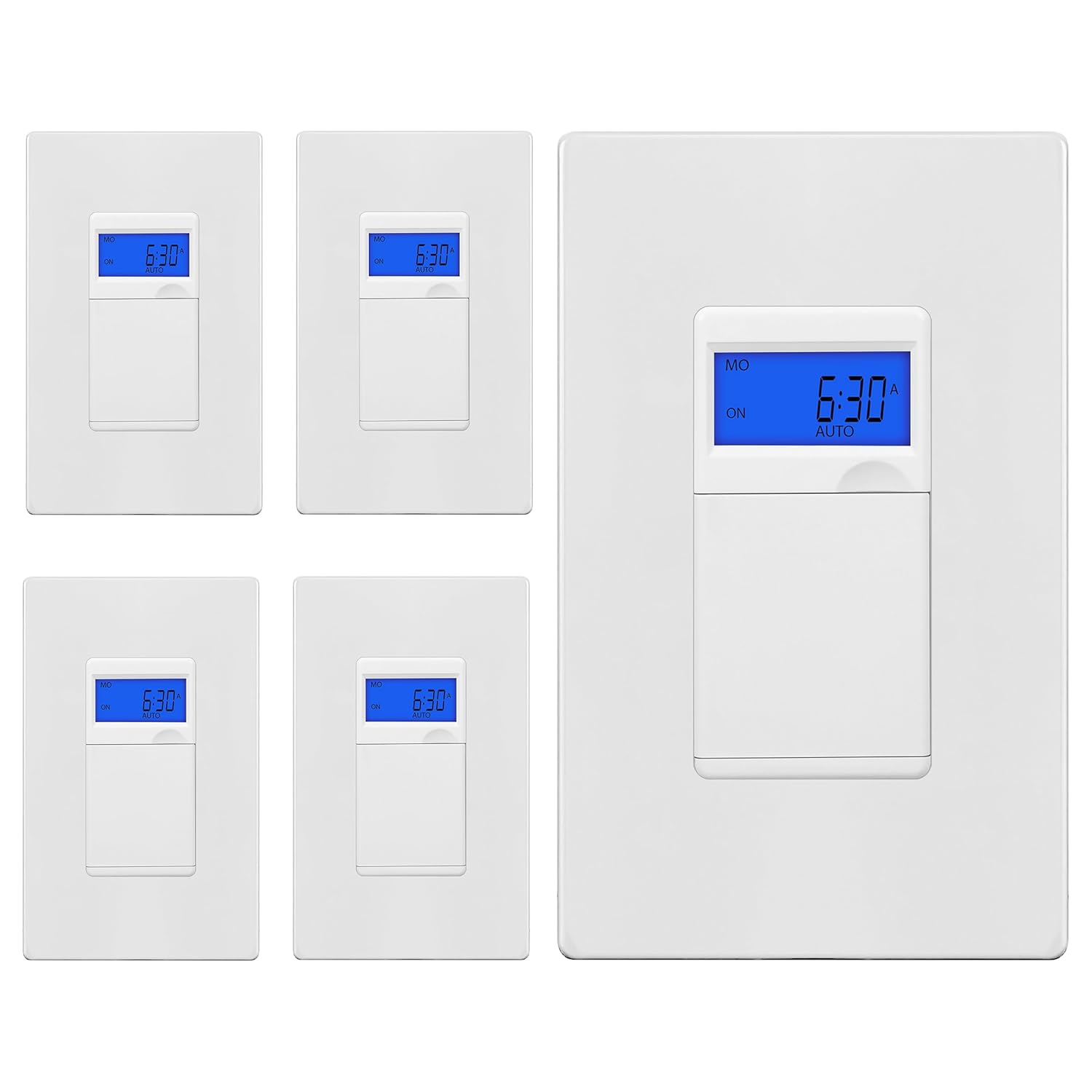

ചിത്രം 1.1: എനർലൈറ്റ്സ് HET01 ഡിജിറ്റൽ ഇൻ-വാൾ പ്രോഗ്രാം ചെയ്യാവുന്ന ടൈമർ സ്വിച്ചുകൾ. ഓരോ സ്വിച്ചിലും സമയവും നിലവിലെ മോഡും കാണിക്കുന്ന ഒരു നീല ബാക്ക്‌ലിറ്റ് ഡിസ്‌പ്ലേ ഉണ്ട്.

2 സുരക്ഷാ വിവരങ്ങൾ

മുന്നറിയിപ്പ്: തീപിടുത്തം, ഷോക്ക് അല്ലെങ്കിൽ മരണം എന്നിവ ഒഴിവാക്കാൻ, സർക്യൂട്ട് ബ്രേക്കറിലോ ഫ്യൂസ് ബോക്സിലോ വൈദ്യുതി ഓഫാക്കി വയറിംഗ് നടത്തുന്നതിന് മുമ്പ് വൈദ്യുതി ഓഫാണോ എന്ന് പരിശോധിക്കുക. യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനോ വൈദ്യുത പരിജ്ഞാനമുള്ള വ്യക്തിയോ ഇൻസ്റ്റാളേഷൻ നടത്തണം. ഈ ഉപകരണം ഇൻഡോർ ഉപയോഗത്തിന് മാത്രമുള്ളതാണ്.

• ന്യൂട്രൽ വയർ ആവശ്യമാണ്: ഈ ടൈമർ സ്വിച്ച് ശരിയായി പ്രവർത്തിക്കുന്നതിന് ഒരു ന്യൂട്രൽ വയർ ആവശ്യമാണ്. നിങ്ങളുടെ നിലവിലുള്ള സ്വിച്ച് ബോക്സിൽ ന്യൂട്രൽ വയർ ഇല്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനെ സമീപിക്കുക.
• സിംഗിൾ പോൾ മാത്രം: ഈ ഉപകരണം സിംഗിൾ-പോൾ ആപ്ലിക്കേഷനുകൾക്കായി മാത്രം രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു. 3-വേ അല്ലെങ്കിൽ മൾട്ടി-വേ സ്വിച്ച് കോൺഫിഗറേഷനുകളിൽ ഉപയോഗിക്കരുത്.
• ഇലക്ട്രിക്കൽ റേറ്റിംഗുകൾ: ടൈമർ സ്വിച്ചിലേക്ക് ബന്ധിപ്പിച്ചിരിക്കുന്ന ലോഡ് അതിന്റെ പരമാവധി റേറ്റിംഗുകളിൽ (15A, 1800W റെസിസ്റ്റീവ്, 1/2HP മോട്ടോർ) കവിയുന്നില്ലെന്ന് ഉറപ്പാക്കുക.

3. പാക്കേജ് ഉള്ളടക്കം

• എനർലൈറ്റ്സ് HET01 ഡിജിറ്റൽ ഇൻ-വാൾ പ്രോഗ്രാം ചെയ്യാവുന്ന ടൈമർ സ്വിച്ച്
• വാൾ പ്ലേറ്റ്
• ഇൻസ്ട്രക്ഷൻ മാനുവൽ

4 സ്പെസിഫിക്കേഷനുകൾ

5. ഇൻസ്റ്റലേഷൻ

നിങ്ങൾ ആരംഭിക്കുന്നതിന് മുമ്പ്: സർക്യൂട്ട് ബ്രേക്കറിലോ ഫ്യൂസ് ബോക്സിലോ പവർ ഓഫ് ചെയ്യുക. തുടരുന്നതിന് മുമ്പ് പവർ പൂർണ്ണമായും ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

1. വയറിംഗ് തയ്യാറാക്കുക: നിലവിലുള്ള വാൾ സ്വിച്ച് ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക. LINE (ഹോട്ട്), LOAD, NEUTRAL വയറുകൾ തിരിച്ചറിയുക. HET01 ന് ഒരു ന്യൂട്രൽ വയർ ആവശ്യമാണ്. നിങ്ങളുടെ സ്വിച്ച് ബോക്സിൽ ഒരു ന്യൂട്രൽ വയർ ഇല്ലെങ്കിൽ, യോഗ്യതയുള്ള ഒരു ഇലക്ട്രീഷ്യനെ സമീപിക്കുക.
2. വയറുകൾ ബന്ധിപ്പിക്കുക: സ്ക്രൂ ടെർമിനലുകൾ ഉപയോഗിച്ച് വാൾ ബോക്സിൽ നിന്ന് ടൈമർ സ്വിച്ചിലേക്ക് വയറുകൾ ബന്ധിപ്പിക്കുക. സാധാരണയായി, സർക്യൂട്ട് ബ്രേക്കറിൽ (LINE) നിന്നുള്ള കറുത്ത വയർ ടൈമറിന്റെ LINE ടെർമിനലിലേക്കും, ലൈറ്റ് ഫിക്‌ചറിലേക്ക് (LOAD) പോകുന്ന കറുത്ത വയർ ടൈമറിന്റെ LOAD ടെർമിനലിലേക്കും, വെളുത്ത ന്യൂട്രൽ വയർ ടൈമറിന്റെ NEUTRAL ടെർമിനലിലേക്കും ബന്ധിപ്പിക്കുന്നു. ഗ്രൗണ്ട് വയർ പച്ച ഗ്രൗണ്ട് സ്ക്രൂവുമായി ബന്ധിപ്പിക്കണം.
3. സ്വിച്ച് മൌണ്ട് ചെയ്യുക: വയേർഡ് ടൈമർ സ്വിച്ച് വാൾ ബോക്സിലേക്ക് സൌമ്യമായി അമർത്തുക. നൽകിയിരിക്കുന്ന സ്ക്രൂകൾ ഉപയോഗിച്ച് അത് ഉറപ്പിക്കുക.
4. വാൾ പ്ലേറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: ടൈമർ സ്വിച്ചിന് മുകളിൽ സ്ക്രൂ ഇല്ലാത്ത വാൾ പ്ലേറ്റ് ഘടിപ്പിക്കുക.
5. പവർ പുന ore സ്ഥാപിക്കുക: സർക്യൂട്ട് ബ്രേക്കറിൽ പവർ ഓണാക്കുക. ടൈമർ ഡിസ്പ്ലേ പ്രകാശിക്കണം.

ചിത്രം 5.1: എനർലൈറ്റ്സ് HET01 ടൈമർ സ്വിച്ചിന്റെ ഇൻസ്റ്റാളേഷൻ. ഇലക്ട്രിക്കൽ ജോലികൾ ആരംഭിക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും പവർ ഓഫ് ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.

6. ഓപ്പറേഷൻ

HET01 ടൈമർ സ്വിച്ചിൽ ഒരു നീല ബാക്ക്‌ലിറ്റ് LCD ഡിസ്‌പ്ലേയും നിരവധി നിയന്ത്രണ ബട്ടണുകളും ഉണ്ട്. പ്രധാന ഡിസ്‌പ്ലേ നിലവിലെ സമയവും ദിവസവും പ്രവർത്തന രീതിയും കാണിക്കുന്നു.

ചിത്രം 6.1: എനർലൈറ്റ്സ് HET01 ടൈമർ സ്വിച്ചിന്റെ മുൻവശത്തെ പാനൽ നിയന്ത്രണങ്ങളും പ്രദർശനവും.

6.1 അടിസ്ഥാന ഓൺ/ഓഫ് നിയന്ത്രണം

കണക്റ്റുചെയ്‌ത ലോഡ് സ്വമേധയാ ഓൺ അല്ലെങ്കിൽ ഓഫ് ചെയ്യാൻ, സ്വിച്ചിന്റെ താഴെയുള്ള മധ്യഭാഗത്തായി സ്ഥിതിചെയ്യുന്ന വലിയ ബട്ടൺ അമർത്തുക. ഈ ബട്ടൺ ഒരു പരമ്പരാഗത ലൈറ്റ് സ്വിച്ച് ആയി പ്രവർത്തിക്കുന്നു.

6.2 ഓപ്പറേറ്റിംഗ് മോഡുകൾ

ടൈമർ സ്വിച്ചിന് രണ്ട് പ്രാഥമിക പ്രവർത്തന രീതികളുണ്ട്: മാനുവൽ, ഓട്ടോമാറ്റിക്.

• മാനുവൽ മോഡ്: ഈ മോഡിൽ, ടൈമർ ഒരു സ്റ്റാൻഡേർഡ് ഓൺ/ഓഫ് സ്വിച്ച് ആയി പ്രവർത്തിക്കുന്നു. പ്രോഗ്രാമുകൾ അവഗണിക്കപ്പെടുന്നു. മാനുവൽ ഓൺ/ഓഫ് അവസ്ഥകളിലൂടെ കടന്നുപോകാൻ 'മാൻ' ബട്ടൺ (ഫ്ലിപ്പ് കവറിനു കീഴിൽ) അമർത്തുക.
• യാന്ത്രിക മോഡ്: ഈ മോഡിൽ, പ്രോഗ്രാം ചെയ്ത ഓൺ/ഓഫ് ഷെഡ്യൂൾ ടൈമർ പിന്തുടരുന്നു. ഡിസ്പ്ലേ 'ഓട്ടോ' കാണിക്കും. മാനുവൽ, ഓട്ടോമാറ്റിക് മോഡുകൾക്കിടയിൽ മാറാൻ 'MODE' ബട്ടൺ (ഫ്ലിപ്പ് കവറിനു കീഴിൽ) അമർത്തുക.

ചിത്രം 6.2: ഫ്ലിപ്പ് കവർ വിപുലമായ പ്രോഗ്രാമിംഗ് ബട്ടണുകളിലേക്ക് പ്രവേശനം നൽകുന്നു.

7 പ്രോഗ്രാമിംഗ്

18 വരെ അദ്വിതീയ ഓൺ/ഓഫ് ക്രമീകരണങ്ങളുള്ള 7 ദിവസത്തെ പ്രോഗ്രാമിംഗിന് HET01 അനുവദിക്കുന്നു. പ്രോഗ്രാമിംഗ് ബട്ടണുകൾ ആക്‌സസ് ചെയ്യുന്നതിന് സ്വിച്ചിന്റെ താഴെയുള്ള ഫ്ലിപ്പ് കവർ തുറക്കുക.

7.1 നിലവിലെ സമയവും ദിവസവും ക്രമീകരിക്കൽ

1. 'CLK' (ക്ലോക്ക്) ബട്ടൺ അമർത്തുക. സമയം മിന്നിമറയും.
2. നിലവിലെ മണിക്കൂറും മിനിറ്റും സജ്ജമാക്കാൻ 'HOUR', 'MIN' ബട്ടണുകൾ ഉപയോഗിക്കുക. വേഗത്തിൽ മുന്നോട്ട് പോകാൻ ബട്ടണുകൾ അമർത്തിപ്പിടിക്കുക.
3. ആഴ്ചയിലെ നിലവിലെ ദിവസം (MO, TU, WE, TH, FR, SA, SU) സജ്ജീകരിക്കാൻ 'DAY' ബട്ടൺ അമർത്തുക.
4. സേവ് ചെയ്ത് പുറത്തുകടക്കാൻ 'CLK' വീണ്ടും അമർത്തുക.

7.2 പ്രോഗ്രാമുകൾ ഓൺ/ഓഫ് ചെയ്യൽ ക്രമീകരിക്കൽ

ടൈമർ 18 ഓൺ/ഓഫ് പ്രോഗ്രാം ജോഡികളെ വരെ പിന്തുണയ്ക്കുന്നു. ഓരോ പ്രോഗ്രാമും നിർദ്ദിഷ്ട ദിവസങ്ങൾക്കോ ​​ദിവസങ്ങളുടെ ഗ്രൂപ്പുകൾക്കോ ​​വേണ്ടി സജ്ജമാക്കാൻ കഴിയും.

1. 'PROG' ബട്ടൺ അമർത്തുക. ഡിസ്പ്ലേയിൽ '1 ON' ദൃശ്യമാകും, ആദ്യത്തെ ON പ്രോഗ്രാം ഏതാണെന്ന് ഇത് സൂചിപ്പിക്കുന്നു.
2. ആവശ്യമുള്ള ഓൺ സമയം സജ്ജമാക്കാൻ 'HOUR' ഉം 'MIN' ഉം ഉപയോഗിക്കുക.
3. ഈ പ്രോഗ്രാമിന് ആവശ്യമുള്ള ദിവസം(കൾ) തിരഞ്ഞെടുക്കാൻ 'DAY' ആവർത്തിച്ച് അമർത്തുക. ഓപ്ഷനുകളിൽ വ്യക്തിഗത ദിവസങ്ങൾ, പ്രവൃത്തിദിനങ്ങൾ (MO TU WE TH FR), വാരാന്ത്യങ്ങൾ (SA SU), അല്ലെങ്കിൽ എല്ലാ 7 ദിവസവും (MO TU WE TH FR SA SU) എന്നിവ ഉൾപ്പെടുന്നു.
4. 'PROG' വീണ്ടും അമർത്തുക. '1 OFF' ദൃശ്യമാകും. മുമ്പത്തെപ്പോലെ 'HOUR', 'MIN', 'DAY' എന്നിവ ഉപയോഗിച്ച് ആവശ്യമുള്ള OFF സമയവും ദിവസവും(ങ്ങൾ) സജ്ജമാക്കുക.
5. കൂടുതൽ പ്രോഗ്രാമുകൾക്കായി (18 വരെ) ഘട്ടങ്ങൾ 1-4 ആവർത്തിക്കുക. ഒരു പ്രോഗ്രാം ഒഴിവാക്കുന്നതിന്, ആവശ്യമുള്ള പ്രോഗ്രാം നമ്പർ ദൃശ്യമാകുന്നതുവരെ 'PROG' അമർത്തുക.
6. ആവശ്യമുള്ള എല്ലാ പ്രോഗ്രാമുകളും സജ്ജീകരിച്ചതിനുശേഷം, പ്രോഗ്രാമിംഗ് മോഡിൽ നിന്ന് പുറത്തുകടക്കാൻ 'CLK' ബട്ടൺ അമർത്തുക. പ്രോഗ്രാമുകൾ പ്രവർത്തിപ്പിക്കുന്നതിന് ടൈമർ 'AUTO' മോഡിലാണെന്ന് ഉറപ്പാക്കുക.

7.3 റാൻഡം (RND) സവിശേഷത

'RND' സവിശേഷതയ്ക്ക് പ്രോഗ്രാം ചെയ്ത ഓൺ/ഓഫ് സമയങ്ങൾ കുറച്ച് മിനിറ്റ് ക്രമരഹിതമാക്കാൻ കഴിയും, ഇത് ലൈറ്റിംഗ് പാറ്റേണുകൾ പ്രവചനാതീതമാക്കുന്നതിലൂടെ ഒരു ആന്റി-തെഫ്റ്റ് പ്രതിരോധം നൽകുന്നു.

• RND സജീവമാക്കാൻ/നിർജ്ജീവമാക്കാൻ, 'RND' ബട്ടൺ അമർത്തുക (ലഭ്യമെങ്കിൽ, അല്ലെങ്കിൽ നിങ്ങളുടെ മോഡലിനുള്ള നിർദ്ദിഷ്ട നിർദ്ദേശങ്ങൾ കാണുക). സജീവമാകുമ്പോൾ, ഡിസ്പ്ലേയിൽ 'RND' ദൃശ്യമാകും.

ചിത്രം 7.1: റാൻഡം സവിശേഷതയ്ക്ക് പ്രകാശ ഷെഡ്യൂളുകൾ വ്യത്യാസപ്പെടുത്തി സുരക്ഷ വർദ്ധിപ്പിക്കാൻ കഴിയും.

7.4 പകൽ വെളിച്ച ലാഭിക്കൽ സമയം (DST)

പകൽ വെളിച്ചം ലാഭിക്കുന്ന സമയ മാറ്റങ്ങൾ ക്രമീകരിക്കുന്നതിന് ടൈമറിൽ ഒരു DST ക്രമീകരണം ഉൾപ്പെടുന്നു.

• DST സജീവമാക്കാൻ/നിർജ്ജീവമാക്കാൻ, 'DST' ബട്ടൺ അമർത്തുക (ലഭ്യമെങ്കിൽ, അല്ലെങ്കിൽ നിങ്ങളുടെ മോഡലിനുള്ള നിർദ്ദിഷ്ട നിർദ്ദേശങ്ങൾ കാണുക). സജീവമാകുമ്പോൾ ഡിസ്പ്ലേ 'DST' കാണിക്കും, സമയം ഒരു മണിക്കൂർ ക്രമീകരിക്കും.

8. പ്രശ്‌നപരിഹാരം

• പ്രദർശനം ശൂന്യമാണ്: സ്വിച്ചിലേക്ക് വൈദ്യുതി വിതരണം ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക. സർക്യൂട്ട് ബ്രേക്കർ പരിശോധിക്കുക. ന്യൂട്രൽ വയർ കണക്ഷൻ പരിശോധിക്കുക.
• പ്രോഗ്രാം ചെയ്തതുപോലെ ലോഡ് ഓൺ/ഓഫ് ആകുന്നില്ല:
  1. ടൈമർ 'AUTO' മോഡിലാണെന്ന് ഉറപ്പാക്കുക.
  2. ആവശ്യമുള്ള സമയങ്ങൾക്കും ദിവസങ്ങൾക്കുമായി ഓൺ/ഓഫ് പ്രോഗ്രാമുകൾ ശരിയായി സജ്ജീകരിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
  3. നിലവിലെ സമയവും ദിവസവും കൃത്യമായി സജ്ജീകരിച്ചിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുക.
• മാനുവൽ ഓൺ/ഓഫ് ബട്ടൺ പ്രവർത്തിക്കുന്നില്ല: ടൈമറിന് പവർ ലഭിക്കുന്നുണ്ടോ എന്ന് പരിശോധിക്കുക. ഡിസ്പ്ലേ ശൂന്യമാണെങ്കിൽ, 'ഡിസ്പ്ലേ ശൂന്യമാണ്' എന്ന ട്രബിൾഷൂട്ടിംഗ് ഘട്ടം കാണുക.
• പവർ ഓഫ് ചെയ്തതിനു ശേഷം സെറ്റിംഗ്സ് നഷ്ടപ്പെട്ടു.tage: ആന്തരിക Ni-MH ബാറ്ററി ക്രമീകരണങ്ങൾ നിലനിർത്തണം. ക്രമീകരണങ്ങൾ നഷ്ടപ്പെട്ടാൽ, ബാറ്ററി തീർന്നുപോയേക്കാം അല്ലെങ്കിൽ തകരാറിലായേക്കാം. ടൈമർ വീണ്ടും പ്രോഗ്രാം ചെയ്യേണ്ടതുണ്ട്.
• എല്ലാ പ്രോഗ്രാമിംഗും മായ്‌ക്കാൻ: 'RESET' ബട്ടൺ അമർത്തുക (ഒരു ചെറിയ റീസെസ്ഡ് ബട്ടൺ, പലപ്പോഴും അമർത്താൻ ഒരു പേപ്പർ ക്ലിപ്പ് ആവശ്യമായി വരും). ഇത് എല്ലാ പ്രോഗ്രാമുകളും മായ്‌ക്കുകയും ക്ലോക്ക് പുനഃസജ്ജമാക്കുകയും ചെയ്യും.

9. പരിപാലനം

എനർലൈറ്റ്സ് HET01 ടൈമർ സ്വിച്ചിന് വളരെ കുറഞ്ഞ അറ്റകുറ്റപ്പണി മാത്രമേ ആവശ്യമുള്ളൂ. മൃദുവായ, ഡി-ടൈമർ ഉപയോഗിച്ച് ഉപരിതലം വൃത്തിയാക്കുക.amp തുണിയിൽ അബ്രാസീവ് ക്ലീനറുകളോ ലായകങ്ങളോ ഉപയോഗിക്കരുത്. ആന്തരിക Ni-MH ബാറ്ററി ദീർഘകാല മെമ്മറി ബാക്കപ്പിനായി രൂപകൽപ്പന ചെയ്‌തിരിക്കുന്നു, മാത്രമല്ല ഉപയോക്താവിന് അത് മാറ്റിസ്ഥാപിക്കാനും കഴിയില്ല.

10. വാറൻ്റിയും പിന്തുണയും

ENERLITES ഉൽപ്പന്നങ്ങൾ ഉയർന്ന നിലവാരമുള്ള മാനദണ്ഡങ്ങൾ പാലിച്ചാണ് നിർമ്മിക്കുന്നത്. വാറന്റി വിവരങ്ങൾക്കോ ​​സാങ്കേതിക പിന്തുണയ്ക്കോ, ദയവായി ENERLITES ഉപഭോക്തൃ സേവനവുമായി ബന്ധപ്പെടുക. ENERLITES ഉദ്യോഗസ്ഥനെ കാണുക. webഏറ്റവും പുതിയ കോൺടാക്റ്റ് വിശദാംശങ്ങളും വാറന്റി നയങ്ങളും സംബന്ധിച്ച സൈറ്റ്.
