1. ആമുഖം
This manual provides essential information for the safe and efficient operation of your ECTIVE CSI 15 Pure Sine Wave Inverter. Please read these instructions carefully before installation and use. Keep this manual for future reference.
2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ
മുന്നറിയിപ്പ്: Failure to follow these safety instructions may result in electric shock, fire, serious injury, or death. Always consult a qualified electrician for installation if you are unsure.
- Ensure proper ventilation around the inverter. Do not cover the fans.
- Do not insert objects or body parts into the device.
- വെള്ളം, ഈർപ്പം, കത്തുന്ന വസ്തുക്കൾ എന്നിവയിൽ നിന്ന് ഇൻവെർട്ടർ അകറ്റി നിർത്തുക.
- ഇൻവെർട്ടർ 12V DC പവർ സ്രോതസ്സിലേക്ക് മാത്രം ബന്ധിപ്പിക്കുക.
- എല്ലാ കണക്ഷനുകളും ഇറുകിയതാണെന്നും ശരിയായി പോളറൈസ് ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- ഇൻവെർട്ടർ തുറക്കാനോ പരിഷ്കരിക്കാനോ ശ്രമിക്കരുത്. ഉപയോക്തൃ-സേവനയോഗ്യമായ ഭാഗങ്ങളൊന്നും ഉള്ളിൽ ഇല്ല.
- Disconnect the power source before performing any maintenance or cleaning.
ചിത്രം: പിൻഭാഗം view of the ECTIVE CSI 15 inverter, highlighting the cooling fans and important safety warnings regarding fan obstruction and foreign objects.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The ECTIVE CSI 15 is a 1500W pure sine wave inverter designed to convert 12V DC power to 230V AC power. It features an integrated battery charger, Network Priority Switching (NVS), and Uninterruptible Power Supply (UPS) functionality.
3.1 പ്രധാന സവിശേഷതകൾ
- Pure Sine Wave Output: Suitable for all 220V/230V appliances.
- High Power Output: 1500W continuous, 2250W for 10 seconds, 3000W for 2 seconds.
- Integrated IUoU Charger: Compatible with AGM, wet, gel, and lithium batteries.
- NVS (Network Priority Switching) / UPS Function: Provides emergency power.
- Comprehensive Protection: Soft start, over/under voltagഇ, ഓവർലോഡ് സംരക്ഷണം.
3.2 ഘടകങ്ങൾ
ചിത്രം: ഫ്രണ്ട്-ആംഗിൾ view of the ECTIVE CSI 15 Pure Sine Wave Inverter, showcasing അതിന്റെ രൂപകൽപ്പനയും ബ്രാൻഡിംഗും.

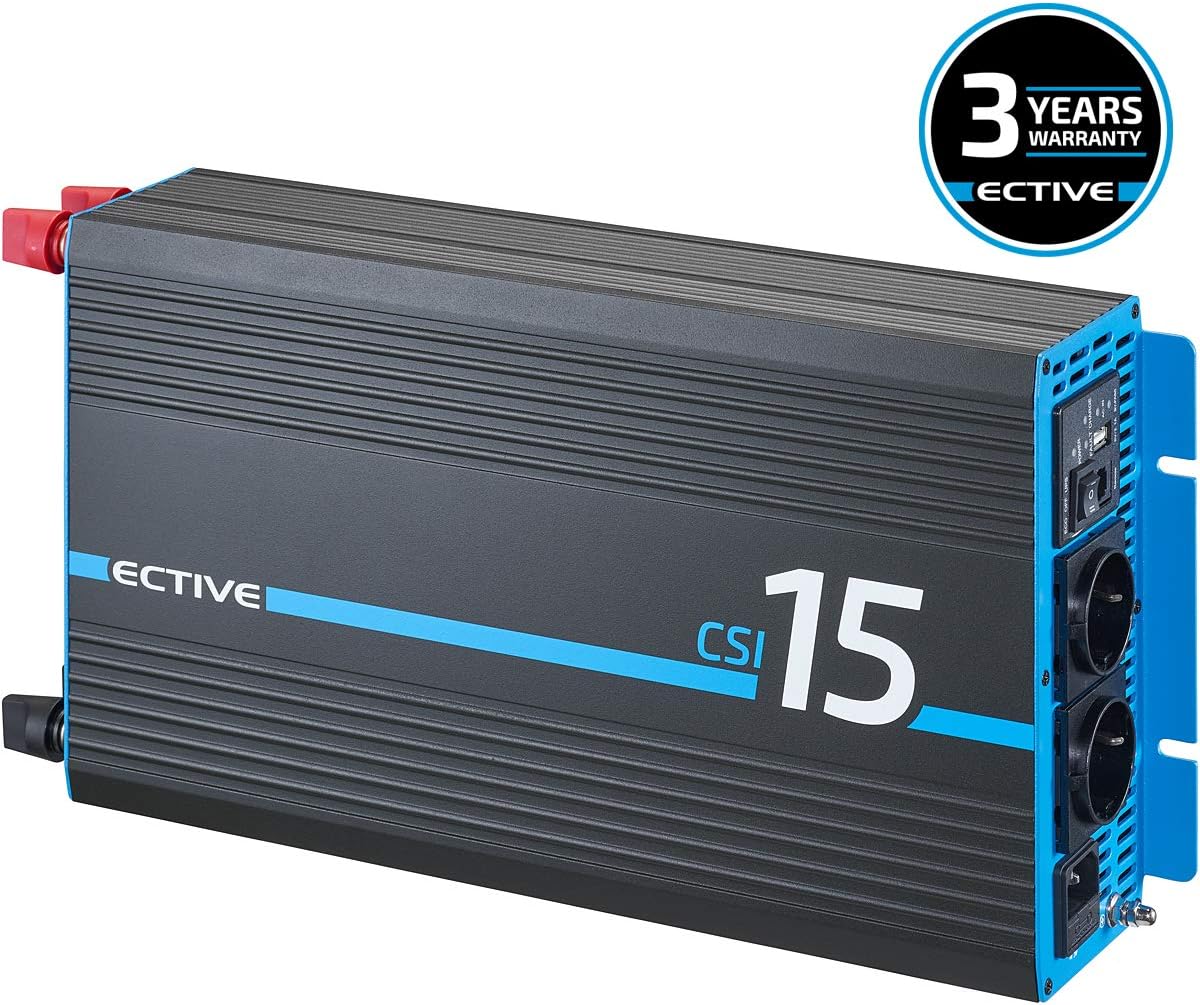

ചിത്രം: മുകളിൽ view of the ECTIVE CSI 15 inverter, showing the heat dissipation fins.
ചിത്രം: വിശദമായി view of the front panel, showing the AC outlets, power switch, remote port, USB port, and indicator lights for power, fault, and charge status.
ചിത്രം: The ECTIVE CSI 15 inverter shown with its included 0.95m power cable and the user manual.
3.3 ഉൽപ്പന്ന വീഡിയോ കഴിഞ്ഞുview
വീഡിയോ: ഒരു ചെറിയ ഓവർview of a similar voltage converter, demonstrating its physical appearance and connections. Note: This video is for illustrative purposes and may not show the exact ECTIVE CSI 15 model.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Proper installation is crucial for the safe and efficient operation of your inverter. Follow these steps carefully.
- ഒരു ലൊക്കേഷൻ തിരഞ്ഞെടുക്കുക: Select a dry, well-ventilated area away from direct sunlight, heat sources, and flammable materials. Ensure sufficient clearance around the inverter for airflow, especially around the cooling fans.
- മൗണ്ടിംഗ്: ഉചിതമായ ഫാസ്റ്റനറുകൾ ഉപയോഗിച്ച് ഇൻവെർട്ടർ ഒരു സ്ഥിരതയുള്ള പ്രതലത്തിലേക്ക് സുരക്ഷിതമായി മൌണ്ട് ചെയ്യുക.
- DC Input Connection (Battery):
- Connect the positive (+) terminal of the inverter (red) to the positive (+) terminal of your 12V battery.
- Connect the negative (-) terminal of the inverter (black) to the negative (-) terminal of your 12V battery.
- Use heavy-gauge cables suitable for the inverter's power rating to minimize voltage drop and ensure safety.
- കണക്ഷനുകൾ ഇറുകിയതും സുരക്ഷിതവുമാണെന്ന് ഉറപ്പാക്കുക.
- AC Output Connection (Appliances): Plug your 230V AC appliances into the AC outlets on the front panel of the inverter. Ensure the total power consumption does not exceed the inverter's continuous power rating.
- AC Input Connection (Grid/Shore Power for Charger/UPS): If using the integrated battery charger or UPS function, connect the inverter's AC input to a 230V AC grid or shore power source using the provided power cable.
ചിത്രം: ഒരു മുൻample of connecting the positive battery cable to the inverter, demonstrating the secure connection process.
ചിത്രം: A schematic diagram showing how the ECTIVE CSI inverter connects to a power source (generator/grid), a battery, and supplies power to 230V consumers, illustrating the DC to AC conversion and charging capabilities.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
This section details how to operate your ECTIVE CSI 15 inverter.
5.1 പവർ ഓൺ/ഓഫ്
- To turn on the inverter, press the power switch on the front panel to the "ON" position. The power indicator light will illuminate.
- To turn off the inverter, press the power switch to the "OFF" position.
5.2 Inverter Mode (DC to AC Conversion)
When the inverter is powered on and not connected to an external AC source (or NVS is not active), it will convert 12V DC battery power to 230V AC for your appliances.
5.3 Battery Charger Mode
If the inverter's AC input is connected to a 230V AC grid/shore power source, the integrated IUoU charger will automatically begin charging the connected 12V battery. The charge indicator light will show the charging status.
5.4 NVS (Network Priority Switching) / UPS Function
The NVS function allows the inverter to prioritize external AC power (grid/shore power) over battery power. When external AC power is available, it will pass through to your appliances and simultaneously charge the battery. If the external AC power fails, the inverter will automatically switch to battery power, providing an uninterruptible power supply (UPS) to your connected devices.
- Ensure the AC input is connected to the grid/shore power.
- The inverter will automatically manage power flow.
- In case of grid power loss, the inverter will seamlessly switch to battery power.
5.5 റിമോട്ട് കൺട്രോൾ (ഓപ്ഷണൽ)
An optional RC3 remote control (sold separately) can be connected to the remote port on the front panel. This allows for remote operation and monitoring of power parameters.
6. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ ഇൻവെർട്ടറിന്റെ ദീർഘായുസ്സും മികച്ച പ്രകടനവും ഉറപ്പാക്കുന്നു.
- വൃത്തിയാക്കൽ: Periodically clean the exterior of the inverter with a dry, soft cloth. Ensure the cooling vents and fans are free from dust and debris. Do not use liquid cleaners.
- കണക്ഷനുകൾ: Regularly check all DC and AC connections to ensure they are tight and free from corrosion. Loose connections can cause overheating and damage.
- ബാറ്ററി ആരോഗ്യം: Monitor your battery's health and charge level. Ensure the battery is suitable for use with the inverter's charging profile.
- വെൻ്റിലേഷൻ: Always ensure adequate ventilation around the inverter. Do not block the air inlets or outlets.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your inverter, refer to the following common problems and solutions.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| എസി ഔട്ട്പുട്ട് ഇല്ല | Inverter off, low battery voltage, overload, fault condition. | Check power switch, charge battery, reduce load, check fault indicator. |
| ഓവർലോഡ് മുന്നറിയിപ്പ് | Connected appliances exceed inverter's capacity. | ലോഡ് കുറയ്ക്കാൻ ചില ഉപകരണങ്ങൾ വിച്ഛേദിക്കുക. |
| കുറഞ്ഞ ബാറ്ററി മുന്നറിയിപ്പ് | ബാറ്ററി വോളിയംtagഇ വളരെ കുറവാണ്. | ബാറ്ററി ഉടൻ ചാർജ് ചെയ്യുക. |
| Inverter shuts down | Overload, overheating, low/high battery voltage. | Reduce load, ensure ventilation, check battery voltage. |
| Fans running constantly/loudly | High internal temperature, normal operation under load. | Ensure adequate ventilation. This can be normal under heavy load. |
If the problem persists after attempting these solutions, please contact ECTIVE customer support.
8 സ്പെസിഫിക്കേഷനുകൾ
Technical specifications for the ECTIVE CSI 15 Pure Sine Wave Inverter.
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| മോഡൽ | CSI15 |
| തുടർച്ചയായ ശക്തി | 1500W |
| Peak Power (10s) | 2250W |
| Peak Power (2s) | 3000W |
| ഇൻപുട്ട് വോളിയംtage | 12V DC |
| Putട്ട്പുട്ട് വോളിയംtage | 230V എസി |
| ഔട്ട്പുട്ട് വേവ്ഫോം | ശുദ്ധമായ സൈൻ വേവ് |
| സംയോജിത ചാർജർ | IUoU (for AGM, wet, gel, lithium) |
| പ്രവർത്തനങ്ങൾ | Inverter, Battery Charger, NVS, UPS |
| അളവുകൾ (L x W x H) | 44 x 22 x 9.5 സെ.മീ |
| ഭാരം | 5 കി.ഗ്രാം |
| നിറം | കറുപ്പ് |
ചിത്രം: Dimensional drawing of the ECTIVE CSI series inverter, indicating its length, width, and height.
ചിത്രം: A comparison table outlining different ECTIVE inverter series and their respective features, including wave type, power, and protection mechanisms.
9. വാറൻ്റിയും പിന്തുണയും
ECTIVE offers a three-year manufacturer's warranty on its inverters. The specific warranty terms and conditions can be found in the detailed manual (PDF) available in the product information section where you purchased the product.
For technical support or warranty claims, please refer to the contact information provided with your purchase or on the official ECTIVE webസൈറ്റ്.
ചിത്രം: The ECTIVE CSI 15 inverter prominently displaying a "3 Years Warranty" badge, indicating the manufacturer's guarantee.
