Total Tools P20S 20V Cordless Electric Brad Nailer Instruction Manual

1. ആമുഖം

Thank you for choosing the Total Tools P20S 20V Cordless Electric Brad Nailer. This portable electric brad nailer is designed for efficient and precise fastening of brads from 15mm to 50mm. It operates on a P20S 20V battery system, offering cordless convenience for various renovation and maintenance tasks. This manual provides essential information for safe operation, proper setup, and effective maintenance of your tool. Please read it thoroughly before use and keep it for future reference.

ചിത്രം 1.1: കഴിഞ്ഞുview of the Total Tools P20S 20V Cordless Electric Brad Nailer. This image displays the complete tool, highlighting its compact design and the battery slot.

2. സുരക്ഷാ നിർദ്ദേശങ്ങൾ

തീ, വൈദ്യുതാഘാതം, വ്യക്തിപരമായ പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന് വൈദ്യുത ഉപകരണങ്ങൾ ഉപയോഗിക്കുമ്പോൾ എല്ലായ്പ്പോഴും അടിസ്ഥാന സുരക്ഷാ മുൻകരുതലുകൾ പാലിക്കുക.

• വർക്ക് ഏരിയ സുരക്ഷ: നിങ്ങളുടെ ജോലിസ്ഥലം വൃത്തിയുള്ളതും നല്ല വെളിച്ചമുള്ളതുമായി സൂക്ഷിക്കുക. അലങ്കോലമായതോ ഇരുണ്ടതോ ആയ സ്ഥലങ്ങൾ അപകടങ്ങൾ ക്ഷണിച്ചുവരുത്തുന്നു. കത്തുന്ന ദ്രാവകങ്ങൾ, വാതകങ്ങൾ അല്ലെങ്കിൽ പൊടി എന്നിവയുടെ സാന്നിധ്യം പോലുള്ള സ്ഫോടനാത്മകമായ അന്തരീക്ഷത്തിൽ വൈദ്യുതി ഉപകരണങ്ങൾ പ്രവർത്തിപ്പിക്കരുത്.
• ഇലക്ട്രിക്കൽ സുരക്ഷ: പൈപ്പുകൾ, റേഡിയറുകൾ, റേഞ്ചുകൾ, റഫ്രിജറേറ്ററുകൾ എന്നിവ പോലുള്ള മണ്ണ് അല്ലെങ്കിൽ ഗ്രൗണ്ടഡ് പ്രതലങ്ങളുമായി ശരീര സമ്പർക്കം ഒഴിവാക്കുക. നിങ്ങളുടെ ശരീരം മണ്ണിലോ നിലത്തോ ആണെങ്കിൽ വൈദ്യുതാഘാതം ഉണ്ടാകാനുള്ള സാധ്യത കൂടുതലാണ്.
• വ്യക്തിഗത സുരക്ഷ: Always wear eye protection (safety glasses or goggles) and hearing protection. Use a dust mask if operating in dusty conditions. Dress properly; avoid loose clothing or jewelry that can get caught in moving parts.
• ഉപകരണ ഉപയോഗവും പരിചരണവും: പവർ ടൂൾ നിർബന്ധിച്ച് പ്രവർത്തിപ്പിക്കരുത്. നിങ്ങളുടെ ആപ്ലിക്കേഷന് അനുയോജ്യമായ പവർ ടൂൾ ഉപയോഗിക്കുക. അത് രൂപകൽപ്പന ചെയ്ത നിരക്കിൽ ജോലി മികച്ചതും സുരക്ഷിതവുമായി ചെയ്യും. എന്തെങ്കിലും ക്രമീകരണങ്ങൾ നടത്തുന്നതിനോ, ആക്‌സസറികൾ മാറ്റുന്നതിനോ, പവർ ടൂളുകൾ സൂക്ഷിക്കുന്നതിനോ മുമ്പ് പവർ ടൂളിൽ നിന്ന് ബാറ്ററി പായ്ക്ക് വിച്ഛേദിക്കുക.
• ബാറ്ററി ടൂൾ ഉപയോഗവും പരിചരണവും: നിർമ്മാതാവ് വ്യക്തമാക്കിയ ചാർജർ ഉപയോഗിച്ച് മാത്രം റീചാർജ് ചെയ്യുക. ഒരു തരം ബാറ്ററി പായ്ക്കിന് അനുയോജ്യമായ ഒരു ചാർജർ മറ്റൊരു ബാറ്ററി പാക്കിനൊപ്പം ഉപയോഗിക്കുമ്പോൾ തീപിടിത്തം ഉണ്ടാക്കിയേക്കാം. പ്രത്യേകമായി നിയുക്ത ബാറ്ററി പായ്ക്കുകൾക്കൊപ്പം മാത്രം പവർ ടൂളുകൾ ഉപയോഗിക്കുക. മറ്റേതെങ്കിലും ബാറ്ററി പായ്ക്കുകളുടെ ഉപയോഗം പരിക്കിനും തീപിടുത്തത്തിനും സാധ്യത സൃഷ്ടിച്ചേക്കാം.
• Nailer Specific Safety:
  • ഉപകരണം നിങ്ങളിലേക്കോ മറ്റുള്ളവരിലേക്കോ ചൂണ്ടരുത്.
  • Ensure the workpiece is stable before nailing.
  • Do not operate the nailer without nails loaded, as this can damage the firing mechanism.
  • Always ensure the contact trip is fully depressed against the workpiece before pulling the trigger.
  • വെടിയുതിർക്കുന്ന ഭാഗത്ത് നിന്ന് കൈകളും ശരീരഭാഗങ്ങളും മാറ്റി വയ്ക്കുക.

3. എന്താണ് ഉൾപ്പെടുത്തിയിരിക്കുന്നത്

പാക്കേജിൽ സാധാരണയായി ഉൾപ്പെടുന്നു:

• 1 x Total Tools P20S 20V Cordless Electric Brad Nailer (Model TCBNLI2028)
• ഇൻസ്ട്രക്ഷൻ മാനുവൽ

കുറിപ്പ്: Batteries, charger, and air compressor are ഉൾപ്പെടുത്തിയിട്ടില്ല and must be purchased separately. The P20S battery system is compatible across the Total Tools P20S range.

4. സജ്ജീകരണം

4.1 ബാറ്ററി ഇൻസ്റ്റാളേഷൻ

1. നെയിലർ ഓഫാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Align the P20S 20V battery pack with the battery port at the base of the tool handle.
3. ബാറ്ററി പായ്ക്ക് ക്ലിക്കുചെയ്യുന്നതുവരെ ഉറപ്പായി സ്ഥാനത്ത് സ്ലൈഡുചെയ്യുക, അങ്ങനെ അത് സുരക്ഷിതമായി ലോക്ക് ചെയ്‌തിരിക്കുന്നു എന്ന് സൂചിപ്പിക്കുന്നു.
4. ബാറ്ററി നീക്കം ചെയ്യാൻ, ബാറ്ററി പാക്കിലെ റിലീസ് ബട്ടൺ അമർത്തി പുറത്തേക്ക് സ്ലൈഡ് ചെയ്യുക.

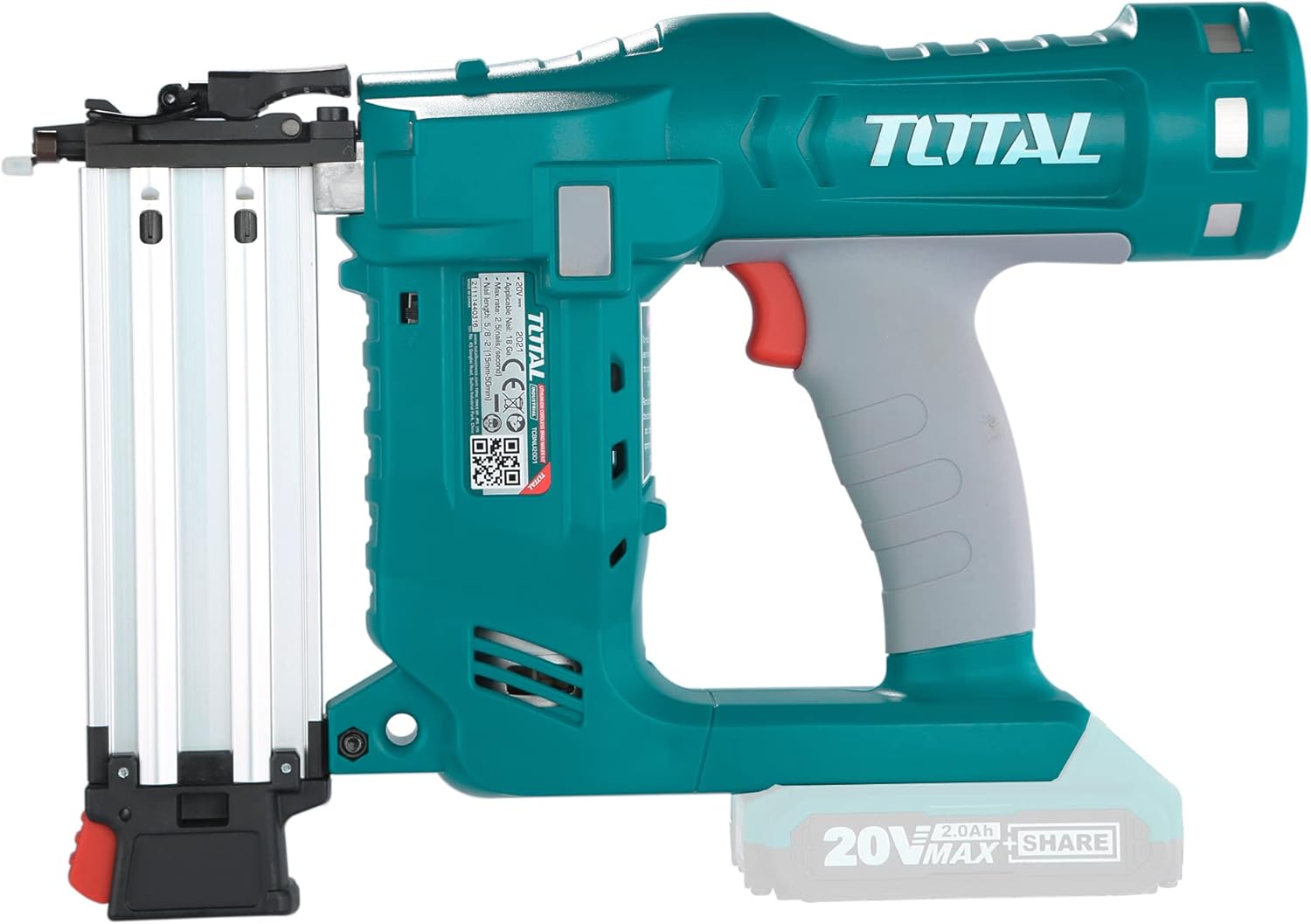

ചിത്രം 4.1: വശം view of the nailer with a P20S 20V battery attached. This image illustrates the battery's position and how it integrates with the tool's handle.

4.2 ബ്രാഡ് നെയിൽസ് ലോഡുചെയ്യുന്നു

The nailer is compatible with brads ranging from 15mm to 50mm in length and has a magazine capacity of up to 100 nails.

1. സുരക്ഷയ്ക്കായി ബാറ്ററി നീക്കം ചെയ്തിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
2. Locate the nail magazine at the front of the tool.
3. Pull back the nail pusher until it locks into the open position.
4. Insert a strip of brad nails into the magazine with the points facing down.
5. Release the nail pusher, allowing it to push the nails forward until they are seated correctly.
6. നഖങ്ങൾ ശരിയായി വിന്യസിച്ചിട്ടുണ്ടെന്നും മാഗസിനുള്ളിൽ സ്വതന്ത്രമായി ചലിക്കുന്നുണ്ടെന്നും ഉറപ്പാക്കുക.

ചിത്രം 4.2: വിശദമായി view of the nail magazine. This image shows the mechanism for loading brad nails into the tool.

5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

5.1 പൊതു പ്രവർത്തനം

1. After loading nails and installing the battery, ensure the safety switch (if present) is in the 'ON' position.
2. Place the nose of the nailer firmly against the workpiece where the nail is to be driven. The contact trip mechanism must be fully depressed.
3. Pull the trigger to fire a nail. The tool has a nailing capacity of 2.5 nails per second.
4. ട്രിഗർ വിടുക, വർക്ക്പീസിൽ നിന്ന് ഉപകരണം ഉയർത്തുക.
5. For continuous operation, maintain pressure on the contact trip and pull the trigger as needed.

ചിത്രം 5.1: The brad nailer being used to fasten a piece of wood. This image demonstrates the correct posture and application of the tool during operation.

5.2 Ergonomic Features

The Total Tools P20S Brad Nailer features an ergonomic handle designed for comfortable and secure grip, reducing user fatigue during prolonged use. Its lightweight design further enhances maneuverability and ease of operation.

ചിത്രം 5.2: Close-up of the tool's handle and trigger mechanism. This image highlights the ergonomic design for user comfort and control.

6. പരിപാലനം

Regular maintenance ensures the longevity and optimal performance of your brad nailer.

• വൃത്തിയാക്കൽ: After each use, disconnect the battery and clean the tool with a dry cloth. Remove any dust or debris from the magazine and firing mechanism. Do not use solvents or abrasive cleaners.
• സംഭരണം: Store the tool in a dry, secure place, out of reach of children. Remove the battery pack before storing for extended periods.
• പരിശോധന: Periodically inspect the tool for any signs of damage, loose screws, or worn parts. Do not use a damaged tool. Contact customer support for repairs.

7. പ്രശ്‌നപരിഹാരം

If you encounter issues with your brad nailer, refer to the following common troubleshooting steps:

• Nailer Not Firing:
  • ബാറ്ററി പൂർണ്ണമായും ചാർജ്ജ് ചെയ്തിട്ടുണ്ടോയെന്നും ശരിയായി ഇൻസ്റ്റാൾ ചെയ്തിട്ടുണ്ടോയെന്നും പരിശോധിക്കുക.
  • Ensure the nail magazine is loaded with the correct size and type of nails.
  • Verify that the contact trip is fully depressed against the workpiece.
  • Inspect for jammed nails in the firing mechanism. Refer to the manual for jam clearing procedures (if applicable, general advice).
• നഖങ്ങൾ പൂർണ്ണമായും പറക്കാത്തത്:
  • ബാറ്ററിക്ക് മതിയായ ചാർജ് ഉണ്ടെന്ന് ഉറപ്പാക്കുക.
  • Check if the nail length is appropriate for the material thickness.
  • Verify that the tool is held firmly against the workpiece.
• ടൂൾ അമിത ചൂടാക്കൽ:
  • Allow the tool to cool down. Avoid continuous heavy use without breaks.
  • വെന്റിലേഷൻ സ്ലോട്ടുകൾ അവശിഷ്ടങ്ങൾ ഇല്ലാതെ വൃത്തിയുള്ളതാണെന്ന് ഉറപ്പാക്കുക.

For persistent issues or complex repairs, contact Total Tools customer support.

8 സ്പെസിഫിക്കേഷനുകൾ

9. വാറൻ്റിയും പിന്തുണയും

Specific warranty information is not provided in this document. For details regarding warranty coverage, technical support, or spare parts availability, please refer to the documentation included with your purchase or contact Total Tools customer service directly.

You may also visit the official Total Tools website for further assistance and product information.
