1. ആമുഖം
This manual provides comprehensive instructions for the setup, operation, and maintenance of your Waveshare 3.5-inch Resistive Touch Display. Designed for seamless integration with various Raspberry Pi models, this display offers a compact and interactive visual interface for your projects.
Image 1.1: The Waveshare 3.5-inch Resistive Touch Display, showing its compact size and the included stylus for touch input.
2 പ്രധാന സവിശേഷതകൾ
- 3.5 ഇഞ്ച് ഹൈ-റെസല്യൂഷൻ ഡിസ്പ്ലേ: Features a 480×320 resolution, providing clear and vibrant visuals.
- Easy Raspberry Pi Integration: Connects directly to the Raspberry Pi via the GPIO header, requiring no additional power supply.
- Resistive Touchscreen: Enables precise touch input, responsive to both fingers and styluses.
- വിശാലമായ അനുയോജ്യത: Compatible with Raspberry Pi 4, 3, 2, and Zero models, and supports operating systems such as Raspbian, Ubuntu, and RetroPie.
- കുറഞ്ഞ വൈദ്യുതി ഉപഭോഗം: Designed for power efficiency, suitable for battery-powered or low-energy projects.
Image 2.1: Visual representation of the display's key specifications and features.
3. പാക്കേജ് ഉള്ളടക്കം
ഇൻസ്റ്റാളേഷനുമായി മുന്നോട്ടുപോകുന്നതിനുമുമ്പ് എല്ലാ ഇനങ്ങളും പാക്കേജിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുക:
- Waveshare 3.5-inch RPi LCD (B)
- Stylus for resistive touch input
- Mounting screws and standoffs (typically 2 sets)
Image 3.1: The display unit, stylus, and mounting hardware included in the package.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
Follow these steps to connect the display to your Raspberry Pi:
- നിങ്ങളുടെ റാസ്ബെറി പൈ തയ്യാറാക്കുക: നിങ്ങളുടെ റാസ്പ്ബെറി പൈ ഓഫ് ചെയ്തിട്ടുണ്ടെന്നും ഏതെങ്കിലും പവർ സ്രോതസ്സിൽ നിന്ന് വിച്ഛേദിക്കപ്പെട്ടിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.
- Attach the Display: Carefully align the 40-pin GPIO header on the display with the GPIO pins on your Raspberry Pi. Gently press down to ensure a secure connection.
- Secure the Display (Optional): Use the provided screws and standoffs to secure the display to your Raspberry Pi board, if desired, for added stability.
- ഡ്രൈവറുകൾ ഇൻസ്റ്റാൾ ചെയ്യുക: The display requires specific drivers for proper functionality and touch input. Refer to the official Waveshare Wiki for detailed, up-to-date driver installation instructions for your specific Raspberry Pi model and operating system. This typically involves running commands in the terminal to download and install the necessary software.
- പവർ ഓൺ: Once drivers are installed and the display is securely attached, connect power to your Raspberry Pi. The display should initialize and show the operating system interface.
ചിത്രം 4.1: ഉദാamples of the display connected to various Raspberry Pi models, illustrating the direct GPIO connection.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The Waveshare 3.5-inch display functions as a primary or secondary display for your Raspberry Pi, with integrated touch control.
5.1 Display Functionality
Once drivers are correctly installed, the display will mirror or extend your Raspberry Pi's desktop environment. The IPS panel provides a wide 160° viewing angle, ensuring clear visibility from various positions.

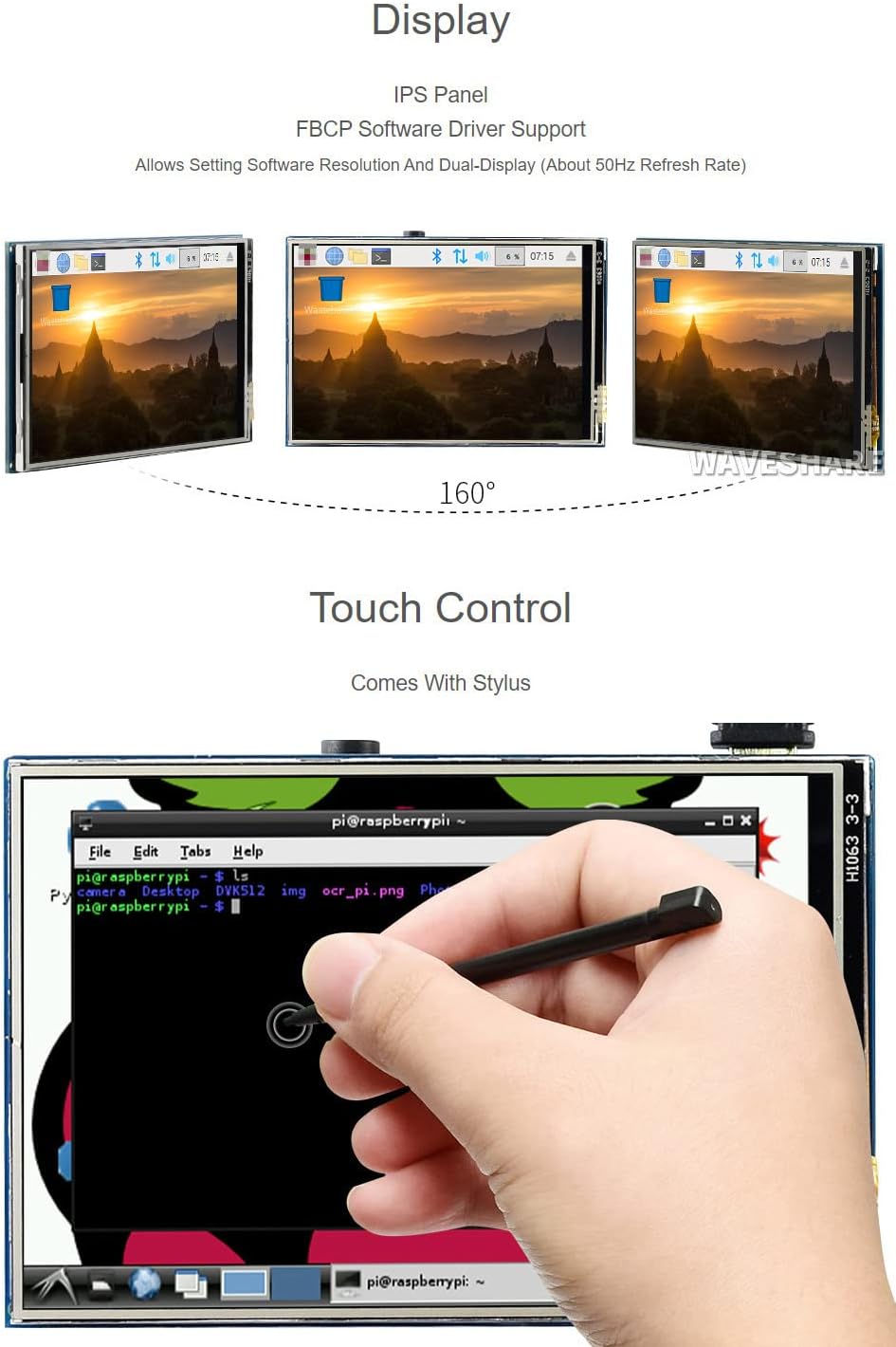

Image 5.1: The display's wide viewing angle and touch control in action.
5.2 ടച്ച് നിയന്ത്രണം
The resistive touchscreen allows for precise interaction with the display. Use the provided stylus or a suitable alternative for optimal accuracy. Calibration may be required after driver installation to ensure accurate touch response. Refer to the driver installation guide for calibration procedures.
6 അനുയോജ്യത
This display is designed for broad compatibility with Raspberry Pi devices and operating systems:
- Raspberry Pi Models: Supports Raspberry Pi 5, 4B, 3B, Zero, Zero W, Zero 2W, Pico, Pico W, Pico WH.
- ഓപ്പറേറ്റിംഗ് സിസ്റ്റങ്ങൾ: Compatible with Raspbian, Ubuntu MATE, Kali Linux, and RetroPie. Driver support is provided by Waveshare.
- FBCP Software Driver: Allows for setting software resolution and dual-display configurations.
ചിത്രം 6.1: കഴിഞ്ഞുview of supported Raspberry Pi models and software.
7 സാങ്കേതിക സവിശേഷതകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| സ്ക്രീൻ വലിപ്പം | 3.5 ഇഞ്ച് |
| റെസലൂഷൻ | 480 x 320 പിക്സലുകൾ |
| വീക്ഷണാനുപാതം | 1.50:1 |
| ഡിസ്പ്ലേ പാനൽ തരം | ഐ.പി.എസ് |
| ടച്ച് തരം | റെസിസ്റ്റീവ് |
| പ്രദർശന ഇന്റർഫേസ് | എസ്.പി.ഐ |
| ഉൽപ്പന്ന അളവുകൾ | 3.94 x 2.36 x 1.18 ഇഞ്ച് (100 x 60 x 30 മില്ലീമീറ്റർ ഏകദേശം) |
| ഇനത്തിൻ്റെ ഭാരം | 2.57 ഔൺസ് (72.86 ഗ്രാം) |
| നിർമ്മാതാവ് | വേവ്ഷെയർ |
| മോഡൽ നമ്പർ | 3.5inch RPi LCD (B) |
ചിത്രം 7.1: പിന്നിലേക്ക് view of the display board with dimensions.
8. പ്രശ്നപരിഹാരം
If you encounter issues with your Waveshare 3.5-inch display, consider the following common solutions:
- ഡിസ്പ്ലേ പ്രവർത്തിക്കുന്നില്ല / ശൂന്യമായ സ്ക്രീൻ:
- Ensure the display is securely connected to the Raspberry Pi's GPIO pins.
- Verify that the correct drivers are installed for your specific Raspberry Pi model and operating system. Driver installation is crucial for this display.
- Check the power supply to your Raspberry Pi; insufficient power can prevent the display from initializing.
- Consult the official Waveshare Wiki for the latest driver versions and installation guides.
- Touchscreen Unresponsive or Inaccurate:
- Ensure touch drivers are installed correctly.
- Perform touchscreen calibration. Instructions for calibration are typically provided with the driver installation guide on the Waveshare Wiki.
- Use the provided stylus or a fine-tipped object for precise input on the resistive screen.
- Slow Refresh Rate:
- Ensure your drivers are up-to-date.
- Refer to the Waveshare Wiki for potential configuration adjustments (e.g., in
config.txt) that might optimize performance, though this may involve trade-offs in color depth or other display characteristics.
9. പരിപാലനം
To ensure the longevity and optimal performance of your display:
- വൃത്തിയാക്കൽ: മൃദുവായ, ലിന്റ് രഹിത തുണി ഉപയോഗിച്ച് സ്ക്രീൻ സൌമ്യമായി തുടയ്ക്കുക. കഠിനമായ പാടുകൾക്ക്, ചെറുതായി dampതുണിയിൽ വെള്ളം അല്ലെങ്കിൽ സ്ക്രീൻ-സേഫ് ക്ലീനർ ഉപയോഗിക്കുക. ഉരച്ചിലുകൾ ഉള്ള വസ്തുക്കളോ കഠിനമായ രാസവസ്തുക്കളോ ഒഴിവാക്കുക.
- കൈകാര്യം ചെയ്യൽ: Handle the display by its edges to avoid touching the screen surface or electronic components.
- സംഭരണം: Store the display in a cool, dry environment, away from direct sunlight and extreme temperatures.
- സംരക്ഷണം: When not in use, consider covering the display to protect it from dust and scratches.
10. വാറൻ്റിയും പിന്തുണയും
For detailed warranty information and technical support, please refer to the official Waveshare website or the documentation provided with your purchase. You can also find extensive resources, including driver downloads and tutorials, on the Waveshare Wiki.
A PDF user guide is available for download: Waveshare 3.5-inch RPi LCD (B) User Guide (PDF)
Manufacturer: Waveshare
