1. ആമുഖം
This manual provides essential information for the safe and efficient installation, operation, and maintenance of the INSTRUKART ABB TTH200 Temperature Transmitter. Please read this manual thoroughly before using the device.
2 സുരക്ഷാ വിവരങ്ങൾ
Always observe local safety regulations and guidelines when installing, operating, or maintaining the transmitter. Ensure power is disconnected before performing any wiring or maintenance tasks.
- യോഗ്യതയുള്ള ഉദ്യോഗസ്ഥർ ഉപകരണം ഇൻസ്റ്റാൾ ചെയ്യണം.
- Verify power supply specifications before connection.
- Avoid exposure to extreme temperatures or corrosive environments beyond specified limits.
3. ഉൽപ്പന്നം കഴിഞ്ഞുview
The ABB TTH200 is a head-mounted temperature transmitter designed for converting various temperature sensor signals into a standardized output signal, typically 4-20 mA with HART communication. Its robust polycarbonate housing ensures durability in industrial environments.
ചിത്രം 3.1: മുകളിൽ view of the ABB TTH200 Temperature Transmitter, showing the ABB logo, model number TTH200, HART communication symbol, and CE marking. The label also indicates manufacturing details and IP20 rating.
4. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
4.1 മൗണ്ടിംഗ്
The TTH200 is designed for head mounting in standard sensor connection heads. Ensure the mounting location provides adequate ventilation and protection from excessive vibration.
4.2 വയറിംഗ് കണക്ഷനുകൾ
The transmitter accepts various input types. Refer to the internal wiring diagram for correct sensor and power supply connections.

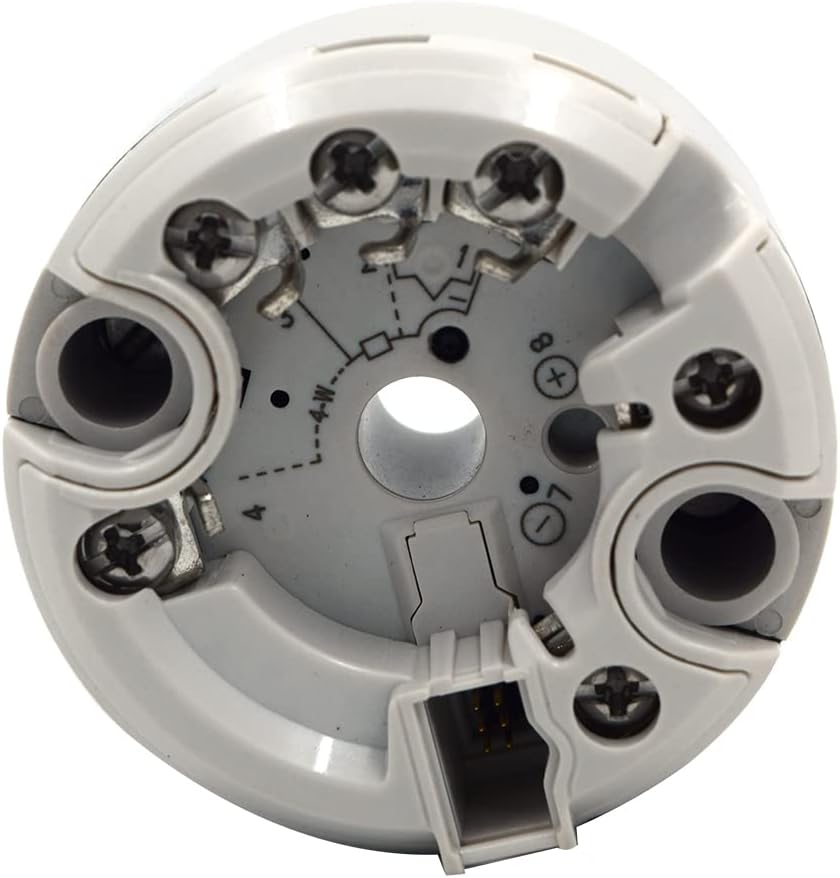

ചിത്രം 4.1: ആന്തരിക view of the ABB TTH200 Temperature Transmitter showing terminal connections and a schematic for 2, 3, and 4-wire sensor configurations. The ABB logo is visible on the left.
- വൈദ്യുതി വിതരണം: Connect 11-42 VDC to the designated power terminals.
- സെൻസർ ഇൻപുട്ട്:
- RTD Pt-100: Connect according to 2, 3, or 4-wire configuration as per the diagram.
- Thermocouples (B, E, J, K, N, R, S, T): Observe polarity for correct connection.
- വാല്യംtage/mV Voltage: Connect to the appropriate input terminals.
- ഇലക്ട്രിക്കൽ ഇൻ്റർഫേസ്: The device features a 3.5 kV DC (approx. 2.5 kV AC) 60 s isolation between input and output.
ചിത്രം 4.2: മറ്റൊരു ആന്തരികം view of the ABB TTH200 Temperature Transmitter, highlighting the terminal screws and the central opening for sensor wiring. This perspective shows the depth of the terminal block.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
5.1 Configuration via HART Protocol
The TTH200 supports HART communication, allowing for remote configuration, monitoring, and diagnostics. A HART communicator or compatible software is required.
Figure 5.1: The ABB TTH200 Temperature Transmitter connected to a smartphone via a cable, demonstrating its HART communication capability for configuration and data display.
- Connect the HART communicator to the transmitter's output loop.
- Use the communicator's interface to set parameters such as sensor type, measurement range, output scaling, and damping.
- Verify the configuration settings before putting the transmitter into service.
5.2 ഡാറ്റ മോണിറ്ററിംഗ്
Once configured, the transmitter will output a 4-20 mA signal proportional to the measured temperature. The HART protocol also allows for digital access to process variables, device status, and diagnostic information.
6. പരിപാലനം
6.1 കാലിബ്രേഷൻ
The transmitter is supplied with a calibration valid for one year, traceable to National Standards. Regular recalibration is recommended to ensure continued accuracy, especially in critical applications.
6.2 വൃത്തിയാക്കൽ
Clean the exterior of the transmitter with a soft, damp cloth. Do not use abrasive cleaners or solvents that could damage the polycarbonate housing.
6.3 സംഭരണം
If storing the transmitter, ensure it is kept within the specified storage temperature range of -50°C to 85°C (-58°F to 185°F) in a dry environment.
7. പ്രശ്നപരിഹാരം
പൊതുവായ പ്രശ്നങ്ങൾക്കുള്ള പൊതുവായ മാർഗ്ഗനിർദ്ദേശം ഈ വിഭാഗം നൽകുന്നു. സങ്കീർണ്ണമായ പ്രശ്നങ്ങൾക്ക്, സാങ്കേതിക പിന്തുണയുമായി ബന്ധപ്പെടുക.
- ഔട്ട്പുട്ട് സിഗ്നൽ ഇല്ല:
- പവർ സപ്ലൈ കണക്ഷനുകളും വോളിയവും പരിശോധിക്കുകtagഇ (11-42 VDC).
- Verify sensor wiring and integrity.
- Ensure correct configuration via HART protocol.
- കൃത്യമല്ലാത്ത വായനകൾ:
- Check sensor type and range settings in the configuration.
- Inspect sensor for damage or incorrect installation.
- Consider recalibration if accuracy drift is suspected.
- HART Communication Failure:
- Ensure HART communicator is properly connected to the loop.
- Verify loop impedance is within HART specifications.
8 സ്പെസിഫിക്കേഷനുകൾ
| പരാമീറ്റർ | മൂല്യം |
|---|---|
| മോഡൽ | ടിടിഎച്ച്200 |
| Ambient Temperature Standard | -40 … 85 °C (-40 … 185 °F) |
| സംഭരണ താപനില | -50°C … 85°C (-58 … 185 °F) |
| വൈദ്യുതി വിതരണം | 11-42 വി.ഡി.സി |
| Electrical Interface Isolation | 3.5 kV DC (approx. 2.5 kV AC) 60 s, input to output |
| ഇൻപുട്ട് തരങ്ങൾ | Resistance RTD Pt-100, Thermocouples B, E, J, K, N, R, S, T, Voltages, mV Voltages |
| ഇൻപുട്ട് പ്രതിരോധം | > 10 MΩ |
| ഹൗസിംഗ് മെറ്റീരിയൽ | പോളികാർബണേറ്റ് |
| ആശയവിനിമയ പ്രോട്ടോക്കോൾ | HART പ്രോട്ടോക്കോൾ |
| വൈബ്രേഷൻ പ്രതിരോധം | 10 … 2,000 Hz at 5 g in acc. with IEC 60068-2-6 |
| നിർമ്മാതാവ് | എ ബി ബി |
9. വാറൻ്റിയും പിന്തുണയും
9.1 Calibration Warranty
The product includes a calibration certificate valid for one year from the date of purchase, traceable to National Standards. This ensures the initial accuracy of the device.
9.2 ഉൽപ്പന്ന പിന്തുണ
For technical assistance, troubleshooting beyond this manual, or inquiries regarding the INSTRUKART ABB TTH200 Temperature Transmitter, please contact INSTRUKART customer support. You can find more information on the official INSTRUKART Store.
Note: This item is non-refundable. Please ensure it meets your requirements before purchase.
