BRESSER മെസ്സിയർ AR-90s/500mm റിഫ്രാക്ടർ ടെലിസ്കോപ്പ് ഒപ്റ്റിക്കൽ ട്യൂബ് യൂസർ മാനുവൽ

1. ആമുഖം

This manual provides essential instructions for the assembly, operation, and maintenance of your BRESSER Messier AR-90s/500mm Refractor Telescope Optical Tube. Designed for both beginners and experienced observers, this telescope offers excellent views of celestial objects.

The AR-90s/500mm optical tube features a 90mm aperture and a 500mm focal length, making it suitable for detailed observations of the Moon, planets like Saturn and Jupiter, and impressive wide-field views of star clusters and the Milky Way.

2 സുരക്ഷാ വിവരങ്ങൾ

WARNING: Never look directly at the sun through your telescope or its finderscope without a professionally manufactured solar filter. Permanent and irreversible eye damage, including blindness, can result.

• പ്രത്യേകിച്ച് കുട്ടികൾ ഉള്ളപ്പോൾ ടെലിസ്കോപ്പ് ശ്രദ്ധിക്കാതെ വിടരുത്.
• പോറലുകൾ അല്ലെങ്കിൽ കേടുപാടുകൾ ഒഴിവാക്കാൻ ഒപ്റ്റിക്കൽ ഘടകങ്ങൾ ശ്രദ്ധയോടെ കൈകാര്യം ചെയ്യുക.
• Ensure the telescope is securely mounted to prevent accidental falls.

3. പാക്കേജ് ഉള്ളടക്കം

താഴെ പട്ടികപ്പെടുത്തിയിരിക്കുന്ന എല്ലാ ഘടകങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• BRESSER Messier AR-90s Refractor Optical Tube
• 26mm Super Plössl Eyepiece (31.7mm/1.25")
• Zenith Mirror (31.7mm/1.25")
• പൈപ്പ് Clamp with Prism Rail (Universal Dovetail for EXOS/GP/EQ5/LXD75 mounts)
• 6x30 ഫൈൻഡർസ്കോപ്പ്
• Astronomy PC software Stellarium
• Rotatable Star Map

4. ഘടക ഐഡന്റിഫിക്കേഷൻ

Familiarize yourself with the main parts of your telescope:

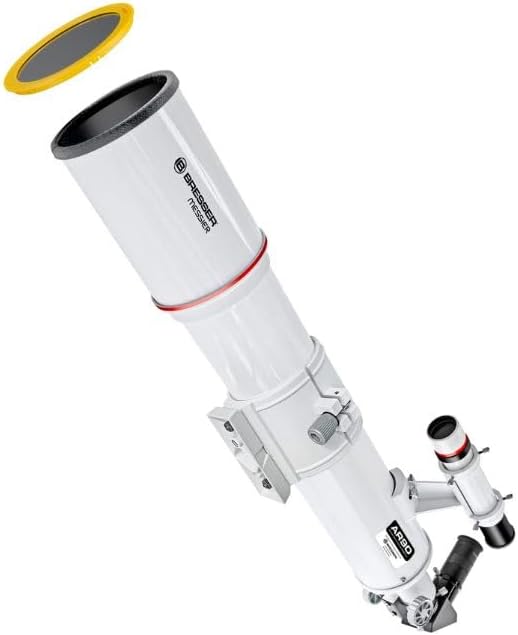

Figure 1: The BRESSER Messier AR-90s/500mm Refractor Telescope Optical Tube, showing the main tube, focuser, finder scope, and diagonal.

Figure 2: The 6x30 Finderscope, used for locating objects in the night sky before viewപ്രധാന ദൂരദർശിനിയിലൂടെ.

Figure 3: The 26mm Super Plössl Eyepiece, providing a wide field of view for initial observations.

Figure 4: The Zenith Mirror (Diagonal), which redirects the light path at a 90-degree angle for comfortable viewing.

5. സജ്ജീകരണം

നിങ്ങളുടെ ദൂരദർശിനി കൂട്ടിച്ചേർക്കാൻ ഈ ഘട്ടങ്ങൾ പാലിക്കുക:

1. Mounting the Optical Tube: Attach the telescope's pipe clamp with its universal dovetail prism rail to a compatible astronomical mount (e.g., EXOS/GP/EQ5/LXD75). Ensure it is securely fastened.
2. ഫൈൻഡർസ്കോപ്പ് അറ്റാച്ചുചെയ്യുന്നു: Slide the 6x30 finderscope into its bracket on the main telescope tube and tighten the retaining screws.
3. Inserting the Diagonal: Insert the Zenith Mirror (diagonal) into the focuser drawtube. Secure it with the thumbscrew on the focuser.
4. Inserting the Eyepiece: Insert the 26mm Super Plössl eyepiece into the diagonal. Secure it with the thumbscrew on the diagonal.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

Once assembled, you can begin observing:

1. ഫൈൻഡർസ്കോപ്പ് വിന്യസിക്കുന്നു: Before observing, align the finderscope with the main telescope. Point the main telescope at a distant, stationary object (e.g., a distant tree or street light) during daylight hours. Center the object in the main telescope's eyepiece. Then, adjust the finderscope's alignment screws until the same object is centered in the finderscope's crosshairs.
2. വസ്തുക്കൾ കണ്ടെത്തുന്നു: Use the aligned finderscope to locate your desired celestial object. Once the object is centered in the finderscope, it should be visible in the main telescope's eyepiece.
3. ഫോക്കസിംഗ്: Use the focuser knobs to achieve a sharp image. Turn the knobs slowly until the object appears clear and crisp.
4. മാഗ്‌നിഫിക്കേഷൻ മാറ്റുന്നു: To change magnification, remove the current eyepiece and insert another with a different focal length. A shorter focal length eyepiece provides higher magnification.
5. ആകാശ വസ്തുക്കളെ നിരീക്ഷിക്കൽ: ആസ്വദിക്കൂ views of the Moon's craters, Jupiter's moons and cloud bands, Saturn's rings, and various star clusters and nebulae. The 500mm focal length is particularly good for wide-field observations.

7. പരിപാലനം

Proper care will ensure the longevity and performance of your telescope:

• ക്ലീനിംഗ് ഒപ്റ്റിക്സ്: Use a soft, lint-free cloth specifically designed for optical surfaces. For stubborn dust, use a photographic lens brush or compressed air. For smudges, use a specialized optical cleaning solution applied to a cloth, not directly to the lens.
• സംഭരണം: Store the telescope in a dry, dust-free environment. Keep dust caps on the objective lens and focuser when not in use.
• കൈകാര്യം ചെയ്യൽ: Always handle the telescope and its components with clean hands to avoid transferring oils or dirt to optical surfaces.
• Dew Protection: The integrated dew protection cover helps reduce moisture formation on the objective lens.

8. പ്രശ്‌നപരിഹാരം

നിങ്ങൾക്ക് പ്രശ്നങ്ങൾ നേരിടുകയാണെങ്കിൽ, ഇനിപ്പറയുന്ന പൊതുവായ പ്രശ്നങ്ങളും പരിഹാരങ്ങളും പരിശോധിക്കുക:

• ചിത്രം മങ്ങിയതാണ്: Adjust the focuser knobs slowly until the image is sharp. Ensure the eyepiece is fully inserted and secured. Check for condensation on the lens.
• വസ്തുക്കൾ കണ്ടെത്താൻ കഴിയുന്നില്ല: Ensure the finderscope is properly aligned with the main telescope (refer to Section 6.1). Start with the lowest magnification eyepiece (largest focal length) for a wider field of view.
• ചിത്രം കാണുന്നില്ല: Check that all lens caps are removed from both the main telescope and the finderscope. Ensure the diagonal and eyepiece are correctly inserted.

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

This BRESSER Messier AR-90s/500mm Refractor Telescope Optical Tube is covered by a 2 വർഷത്തെ നിർമ്മാതാവിന്റെ വാറന്റി.

For technical support, warranty claims, or further assistance, please contact BRESSER customer service through their official website or the retailer where the product was purchased. Please have your model number (AR-90s/500mm) and part number (4890500) available when contacting support.
