ആമുഖം
This manual provides comprehensive instructions for the installation, operation, maintenance, and troubleshooting of your Moen 82663 3 Handle Tub/Shower Faucet. Please read this manual thoroughly before beginning installation or use to ensure proper function and longevity of your product.
ഉൽപ്പന്നം കഴിഞ്ഞുview
The Moen 82663 is a 3-handle tub/shower faucet designed for wall-mount installation, featuring a durable chrome finish. It includes separate handles for hot water, cold water, and a diverter for switching between the tub spout and showerhead.
ചിത്രം 1: Complete Moen 82663 Tub/Shower Faucet assembly, showing the showerhead, three control handles, and tub spout.

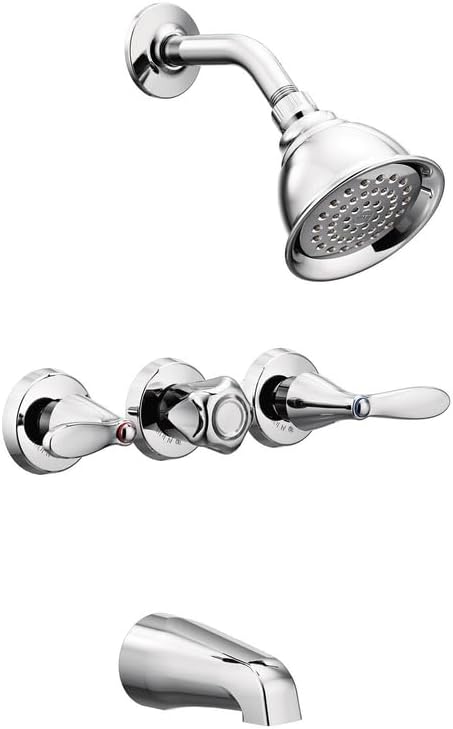

ചിത്രം 2: ക്ലോസ് അപ്പ് view of the faucet's three handles and the showerhead, highlighting the chrome finish.
ചിത്രം 3: The Moen 82663 faucet system installed in a typical bathroom setting, demonstrating its appearance.
സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The Moen 82663 faucet is designed for wall-mount installation. Professional installation is recommended to ensure proper function and to comply with local plumbing codes.
ആവശ്യമായ ഉപകരണങ്ങളും മെറ്റീരിയലുകളും:
- ക്രമീകരിക്കാവുന്ന റെഞ്ച്
- Pipe sealant tape
- സ്ക്രൂഡ്രൈവർ (ഫിലിപ്സും ഫ്ലാറ്റ്ഹെഡും)
- അളക്കുന്ന ടേപ്പ്
- സുരക്ഷാ ഗ്ലാസുകൾ
ഇൻസ്റ്റലേഷൻ ഘട്ടങ്ങൾ:
- ഇൻസ്റ്റലേഷൻ ഏരിയ തയ്യാറാക്കുക: Ensure water supply is turned off at the main shut-off valve. Clear the area around the tub/shower wall where the faucet will be installed.
- Mount the Valve Body: Secure the faucet's valve body within the wall according to standard plumbing practices, ensuring it is level and properly aligned with the finished wall surface.
- വാട്ടർ ലൈനുകൾ ബന്ധിപ്പിക്കുക: Connect the hot and cold water supply lines to the corresponding inlets on the valve body. Use pipe sealant tape on all threaded connections to prevent leaks.
- Install Tub Spout and Showerhead: Attach the tub spout and showerhead arm to their respective outlets. Ensure the tub spout is securely fastened and the showerhead is angled correctly.
- Install Trim and Handles: Once the rough-in is complete and the wall is finished, install the decorative escutcheons and the three control handles (hot, cold, and diverter).
- ചോർച്ചയ്ക്കുള്ള പരിശോധന: പ്രധാന ജലവിതരണം സാവധാനം ഓണാക്കി എല്ലാ കണക്ഷനുകളിലും ചോർച്ചയുണ്ടോയെന്ന് പരിശോധിക്കുക. ശരിയായ ജലപ്രവാഹവും താപനില നിയന്ത്രണവും ഉറപ്പാക്കാൻ ടാപ്പ് പ്രവർത്തിപ്പിക്കുക.
Refer to the detailed plumbing diagrams provided with your product packaging for specific measurements and connection points.
പ്രവർത്തന നിർദ്ദേശങ്ങൾ
The Moen 82663 features a traditional three-handle design for precise control over water temperature and flow.
നിയന്ത്രണങ്ങൾ:
- ഇടത് ഹാൻഡിൽ: Controls hot water flow. Turn counter-clockwise to increase hot water.
- വലത് ഹാൻഡിൽ: Controls cold water flow. Turn counter-clockwise to increase cold water.
- Center Handle (Diverter): Directs water flow. Pull up or turn to divert water from the tub spout to the showerhead. Push down or turn back to direct water to the tub spout.
ഫ്യൂസറ്റ് ഉപയോഗിച്ച്:
- To Fill Tub: Ensure the center diverter handle is in the down position. Turn the left (hot) and right (cold) handles to achieve desired water temperature and flow.
- To Use Shower: Once water is flowing from the tub spout, pull up or turn the center diverter handle to redirect water to the showerhead. Adjust hot and cold handles for desired temperature.
- ഓഫാക്കാൻ: Turn both the left (hot) and right (cold) handles clockwise until water flow stops completely.
ചിത്രം 4: The showerhead actively spraying water, demonstrating its function.
ചിത്രം 5: A hand demonstrating the operation of one of the faucet's control handles.
പരിപാലനവും പരിചരണവും
Regular cleaning and proper care will help maintain the chrome finish and ensure the longevity of your Moen faucet.
ഫിനിഷ് വൃത്തിയാക്കൽ:
- ഒരു സോഫ്റ്റ് ഉപയോഗിക്കുക, ഡിamp cloth and mild soap to clean the chrome finish.
- അബ്രാസീവ് ക്ലീനറുകൾ, കഠിനമായ രാസവസ്തുക്കൾ, അല്ലെങ്കിൽ സ്കോറിംഗ് പാഡുകൾ എന്നിവ ഒഴിവാക്കുക, കാരണം ഇവ ഫിനിഷിന് കേടുവരുത്തും.
- വെള്ളം കെട്ടിനിൽക്കുന്നത് തടയാൻ ശുദ്ധജലം ഉപയോഗിച്ച് നന്നായി കഴുകുക, മൃദുവായ തുണി ഉപയോഗിച്ച് ഉണക്കുക.
ഷവർഹെഡ് അറ്റകുറ്റപ്പണികൾ:
- Periodically check the showerhead nozzles for mineral buildup. Many Moen showerheads feature rubber nozzles that can be easily cleaned by rubbing them with your finger.
- For stubborn mineral deposits, remove the showerhead and soak it in a solution of equal parts white vinegar and water.
Handle and Valve Maintenance:
- If handles become stiff or difficult to turn, the internal cartridges may need lubrication or replacement. Consult a qualified plumber or Moen customer support.
Always ensure the water supply is turned off before performing any maintenance that requires disassembling parts of the faucet.
ട്രബിൾഷൂട്ടിംഗ്
This section addresses common issues you might encounter with your Moen 82663 faucet. For problems not listed here, contact Moen customer support.
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| താഴ്ന്ന ജലപ്രവാഹം | Clogged showerhead nozzles or aerator; partially closed shut-off valves. | Clean showerhead nozzles. Ensure all shut-off valves are fully open. |
| ചോർന്നൊലിക്കുന്ന പൈപ്പ് | Worn-out O-rings or cartridges. | Replace O-rings or cartridges. Consult a plumber if unsure. |
| വെള്ളം തിരിച്ചുവിടാനുള്ള ബുദ്ധിമുട്ട് | Diverter mechanism is stiff or faulty. | Apply a silicone-based lubricant to the diverter stem. If issue persists, the diverter cartridge may need replacement. |
| ജല താപനില പ്രശ്നങ്ങൾ | Improper hot/cold water supply, or issues with internal mixing valve (if applicable). | Check hot and cold water supply lines. Ensure no blockages. |
സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | വിശദാംശങ്ങൾ |
|---|---|
| ബ്രാൻഡ് | മോയിൻ |
| മോഡൽ നമ്പർ | 82663 |
| ഫിനിഷ് തരം | Chrome പൂർത്തിയാക്കുക |
| ഹാൻഡിലുകളുടെ എണ്ണം | 3 |
| മെറ്റീരിയൽ | ബ്രാസ്, ക്രോം |
| മൗണ്ടിംഗ് തരം | മതിൽ മൗണ്ട് |
| Showerhead Size | 4 ഇഞ്ച് |
| Tub Spout Length | 5-1/2 ഇഞ്ച് |
| ഇനത്തിൻ്റെ ഭാരം | 2.2 കിലോഗ്രാം |
| പാക്കേജ് അളവുകൾ | 10.12 x 8.11 x 5.2 ഇഞ്ച് |
| യു.പി.സി | 026508271742 |
വാറൻ്റിയും പിന്തുണയും
Moen products are manufactured under the highest standards of quality and workmanship. This product comes with a comprehensive warranty. For detailed warranty information, please refer to the warranty card included with your product or visit the official Moen webസൈറ്റ്.
For technical assistance, replacement parts, or further inquiries, please contact Moen Customer Support:
- Webസൈറ്റ്: www.moen.com
- ഫോൺ: Refer to Moen's official webപ്രാദേശിക കോൺടാക്റ്റ് നമ്പറുകൾക്കായുള്ള സൈറ്റ്.
പിന്തുണയുമായി ബന്ധപ്പെടുമ്പോൾ, ദയവായി നിങ്ങളുടെ ഉൽപ്പന്ന മോഡൽ നമ്പറും (82663) വാങ്ങൽ തീയതിയും ലഭ്യമാക്കുക.
