ബെഹ്രിംഗർ യൂറോപ്പവർ PMP2000D

ആമുഖം

നിങ്ങളുടെ Behringer EUROPOWER PMP2000D പവർഡ് മിക്സറിന്റെ സജ്ജീകരണം, പ്രവർത്തനം, പരിപാലനം എന്നിവയ്ക്കുള്ള വിശദമായ നിർദ്ദേശങ്ങൾ ഈ മാനുവൽ നൽകുന്നു. ശരിയായ ഉപയോഗം ഉറപ്പാക്കുന്നതിനും അതിന്റെ പ്രകടനവും ദീർഘായുസ്സും പരമാവധിയാക്കുന്നതിനും ഉപകരണം പ്രവർത്തിപ്പിക്കുന്നതിന് മുമ്പ് ദയവായി ഈ മാനുവൽ നന്നായി വായിക്കുക. PMP2000D ശക്തമായ 2,000-വാട്ട് ക്ലാസ്-ഡി സംയോജിപ്പിക്കുന്നു. ampപ്രീമിയം മൈക്ക് പ്രീ ഫീച്ചർ ഉള്ള, വൈവിധ്യമാർന്ന 14-ചാനൽ മിക്സറുള്ള ലിഫയർamps, ഒരു KLARK TEKNIK FX പ്രോസസർ, ഡ്യുവൽ 9-ബാൻഡ് ഗ്രാഫിക് EQ-കൾ എന്നിവ ലൈവ് സൗണ്ട് ആപ്ലിക്കേഷനുകൾക്ക് അനുയോജ്യമായ ഒരു പരിഹാരമാക്കി മാറ്റുന്നു.

പ്രധാനപ്പെട്ട സുരക്ഷാ നിർദ്ദേശങ്ങൾ

• ഈ നിർദ്ദേശങ്ങൾ വായിക്കുക.
• ഈ നിർദ്ദേശങ്ങൾ സൂക്ഷിക്കുക.
• എല്ലാ മുന്നറിയിപ്പുകളും ശ്രദ്ധിക്കുക.
• എല്ലാ നിർദ്ദേശങ്ങളും പാലിക്കുക.
• വെള്ളത്തിനടുത്ത് ഈ ഉപകരണം ഉപയോഗിക്കരുത്.
• ഉണങ്ങിയ തുണി ഉപയോഗിച്ച് മാത്രം വൃത്തിയാക്കുക.
• വെൻ്റിലേഷൻ ഓപ്പണിംഗുകളൊന്നും തടയരുത്. നിർമ്മാതാവിൻ്റെ നിർദ്ദേശങ്ങൾക്കനുസൃതമായി ഇൻസ്റ്റാൾ ചെയ്യുക.
• റേഡിയറുകൾ, ഹീറ്റ് രജിസ്റ്ററുകൾ, സ്റ്റൗകൾ, അല്ലെങ്കിൽ മറ്റ് ഉപകരണങ്ങൾ (ഉൾപ്പെടെ) പോലെയുള്ള താപ സ്രോതസ്സുകൾക്ക് സമീപം ഇൻസ്റ്റാൾ ചെയ്യരുത്. ampലൈഫയറുകൾ) ചൂട് ഉത്പാദിപ്പിക്കുന്നത്.
• പോളറൈസ്ഡ് അല്ലെങ്കിൽ ഗ്രൗണ്ടിംഗ്-ടൈപ്പ് പ്ലഗിൻ്റെ സുരക്ഷാ ഉദ്ദേശ്യത്തെ പരാജയപ്പെടുത്തരുത്. ധ്രുവീകരിക്കപ്പെട്ട പ്ലഗിന് രണ്ട് ബ്ലേഡുകൾ ഉണ്ട്, ഒന്ന് മറ്റൊന്നിനേക്കാൾ വീതിയുള്ളതാണ്. ഒരു ഗ്രൗണ്ടിംഗ്-ടൈപ്പ് പ്ലഗിന് രണ്ട് ബ്ലേഡുകളും മൂന്നാമത്തെ ഗ്രൗണ്ടിംഗ് പ്രോംഗും ഉണ്ട്. നിങ്ങളുടെ സുരക്ഷയ്ക്കായി വിശാലമായ ബ്ലേഡ് അല്ലെങ്കിൽ മൂന്നാമത്തെ പ്രോംഗ് നൽകിയിരിക്കുന്നു. നൽകിയിരിക്കുന്ന പ്ലഗ് നിങ്ങളുടെ ഔട്ട്‌ലെറ്റിൽ ചേരുന്നില്ലെങ്കിൽ, കാലഹരണപ്പെട്ട ഔട്ട്‌ലെറ്റ് മാറ്റിസ്ഥാപിക്കുന്നതിന് ഒരു ഇലക്ട്രീഷ്യനെ സമീപിക്കുക.
• പ്രത്യേകിച്ച് പ്ലഗുകൾ, കൺവീനിയൻസ് റിസപ്റ്റക്കിളുകൾ, ഉപകരണത്തിൽ നിന്ന് പുറത്തുകടക്കുന്ന പോയിൻ്റ് എന്നിവയിൽ നടക്കുകയോ പിഞ്ച് ചെയ്യുകയോ ചെയ്യുന്നതിൽ നിന്ന് പവർ കോർഡ് സംരക്ഷിക്കുക.
• നിർമ്മാതാവ് വ്യക്തമാക്കിയ അറ്റാച്ച്മെൻ്റുകൾ/ആക്സസറികൾ മാത്രം ഉപയോഗിക്കുക.
• നിർമ്മാതാവ് വ്യക്തമാക്കിയ കാർട്ട്, സ്റ്റാൻഡ്, ട്രൈപോഡ്, ബ്രാക്കറ്റ് അല്ലെങ്കിൽ ടേബിൾ എന്നിവയ്‌ക്കൊപ്പം മാത്രം ഉപയോഗിക്കുക, അല്ലെങ്കിൽ ഉപകരണം ഉപയോഗിച്ച് വിൽക്കുക. ഒരു കാർട്ട് ഉപയോഗിക്കുമ്പോൾ, ടിപ്പ്-ഓവറിൽ നിന്നുള്ള പരിക്ക് ഒഴിവാക്കാൻ വണ്ടി/ഉപകരണ കോമ്പിനേഷൻ നീക്കുമ്പോൾ ജാഗ്രത പാലിക്കുക.
• മിന്നൽ കൊടുങ്കാറ്റുകളുടെ സമയത്തോ ദീർഘനേരം ഉപയോഗിക്കാത്ത സമയത്തോ ഈ ഉപകരണം അൺപ്ലഗ് ചെയ്യുക.
• എല്ലാ സേവനങ്ങളും യോഗ്യതയുള്ള സേവന ഉദ്യോഗസ്ഥർക്ക് റഫർ ചെയ്യുക. പവർ സപ്ലൈ കോർഡ് അല്ലെങ്കിൽ പ്ലഗ് കേടാകുക, ദ്രാവകം ഒഴുകുകയോ ഉപകരണങ്ങൾ ഉപകരണത്തിലേക്ക് വീഴുകയോ ചെയ്യുക, ഉപകരണം മഴയോ ഈർപ്പമോ സമ്പർക്കം പുലർത്തുക, സാധാരണയായി പ്രവർത്തിക്കാത്തത് എന്നിങ്ങനെയുള്ള ഏതെങ്കിലും വിധത്തിൽ ഉപകരണത്തിന് കേടുപാടുകൾ സംഭവിക്കുമ്പോൾ സേവനം ആവശ്യമാണ്. , അല്ലെങ്കിൽ ഉപേക്ഷിച്ചു.

സജ്ജമാക്കുക

അൺപാക്ക് ചെയ്യുന്നു

നിങ്ങളുടെ EUROPOWER PMP2000D മിക്സർ ശ്രദ്ധാപൂർവ്വം അൺപാക്ക് ചെയ്യുക, ഗതാഗത സമയത്ത് സംഭവിച്ചേക്കാവുന്ന ഏതെങ്കിലും കേടുപാടുകൾ ഉണ്ടോയെന്ന് പരിശോധിക്കുക. ഭാവിയിലെ ഷിപ്പിംഗിനോ സംഭരണത്തിനോ വേണ്ടി യഥാർത്ഥ പാക്കിംഗ് മെറ്റീരിയലുകൾ സൂക്ഷിക്കുക. പാക്കേജിംഗിൽ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഘടകങ്ങളും ഉണ്ടെന്ന് ഉറപ്പാക്കുക.

പ്ലേസ്മെൻ്റ്

മിക്സർ ഒരു സ്ഥിരതയുള്ളതും പരന്നതുമായ പ്രതലത്തിൽ വയ്ക്കുക. അമിതമായി ചൂടാകുന്നത് തടയാൻ യൂണിറ്റിന് ചുറ്റും മതിയായ വായുസഞ്ചാരം ഉറപ്പാക്കുക. മിക്സറിന്റെ വശങ്ങളിലോ പിൻഭാഗത്തോ ഉള്ള വെന്റിലേഷൻ ഗ്രില്ലുകൾ തടയരുത്.

കണക്ഷനുകൾ

ഏതെങ്കിലും കണക്ഷനുകൾ നടത്തുന്നതിന് മുമ്പ്, മിക്സർ ഓഫ് ചെയ്തിട്ടുണ്ടെന്നും മെയിനിൽ നിന്ന് അൺപ്ലഗ് ചെയ്തിട്ടുണ്ടെന്നും ഉറപ്പാക്കുക.

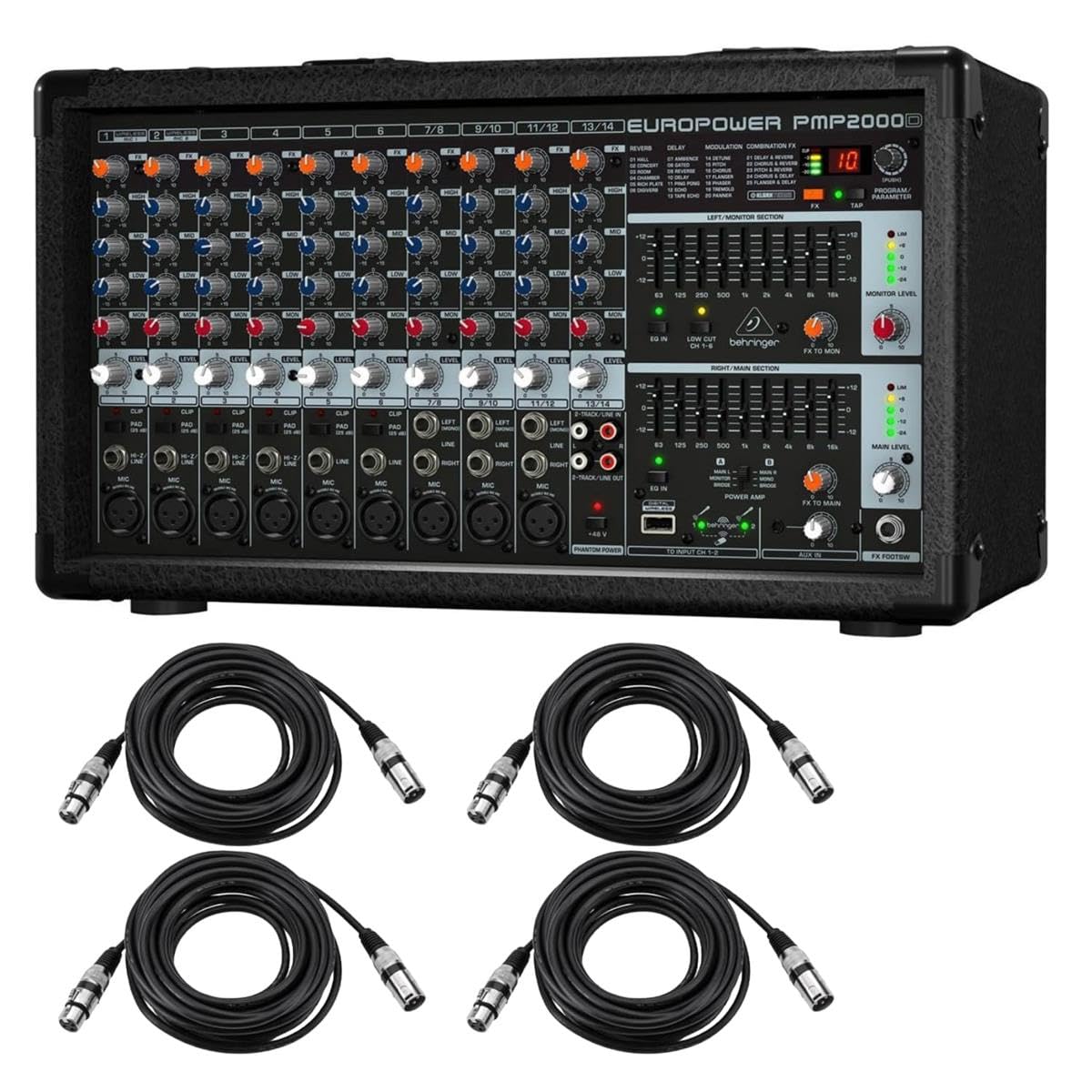

ചിത്രം 1: XLR മൈക്രോഫോൺ കേബിളുകൾ ഉൾപ്പെടുത്തിയ ബെഹ്രിംഗർ EUROPOWER PMP2000D പവർഡ് മിക്സർ.

• പവർ കണക്ഷൻ: മിക്സറിന്റെ പിൻ പാനലിലുള്ള AC IN സോക്കറ്റിലേക്കും തുടർന്ന് അനുയോജ്യമായ ഒരു മെയിൻ ഔട്ട്‌ലെറ്റിലേക്കും വിതരണം ചെയ്ത പവർ കോർഡ് ബന്ധിപ്പിക്കുക.
• മൈക്രോഫോൺ/ഇൻസ്ട്രുമെന്റ് ഇൻപുട്ടുകൾ: XLR ഇൻപുട്ടുകളിലേക്ക് (ചാനലുകൾ 1-9) മൈക്രോഫോണുകളും 1/4" TRS ഇൻപുട്ടുകളിലേക്ക് ഉപകരണങ്ങൾ അല്ലെങ്കിൽ ലൈൻ-ലെവൽ ഉപകരണങ്ങളും ബന്ധിപ്പിക്കുക. കണ്ടൻസർ മൈക്രോഫോണുകൾക്ക്, +48V ഫാന്റം പവർ പ്രവർത്തനക്ഷമമാക്കിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക (ഓപ്പറേറ്റിംഗ് വിഭാഗം കാണുക).


ചിത്രം 2: മിക്സറുമായി മൈക്രോഫോണുകൾ ബന്ധിപ്പിക്കാൻ സാധാരണയായി ഉപയോഗിക്കുന്ന ഒരു XLR മൈക്രോഫോൺ കേബിൾ.

• സ്പീക്കർ utsട്ട്പുട്ടുകൾ: നിങ്ങളുടെ പാസീവ് ലൗഡ്‌സ്പീക്കറുകൾ പിൻ പാനലിലെ OUTPUT A, OUTPUT B കണക്ടറുകളുമായി ബന്ധിപ്പിക്കുക. നിങ്ങളുടെ സ്പീക്കറുകളുടെ ഇം‌പെഡൻസ് മിക്സറിന്റെ ഔട്ട്‌പുട്ട് ആവശ്യകതകളുമായി പൊരുത്തപ്പെടുന്നുവെന്ന് ഉറപ്പാക്കുക (സാധാരണയായി 4-8 ഓംസ്).


ചിത്രം 3: എസി പവർ ഇൻപുട്ടും സ്പീക്കർ ഔട്ട്പുട്ടുകളും ഉൾപ്പെടെ PMP2000D യുടെ പിൻ പാനൽ കണക്ഷനുകൾ.

• സഹായ ഇൻപുട്ടുകൾ/ഔട്ട്പുട്ടുകൾ: ബാഹ്യ പ്ലേബാക്ക് ഉപകരണങ്ങൾ ബന്ധിപ്പിക്കുന്നതിനോ ഔട്ട്‌പുട്ടുകൾ റെക്കോർഡുചെയ്യുന്നതിനോ 2-ട്രാക്ക് ഇൻ/ഔട്ട് (RCA) ഉപയോഗിക്കുക. അധിക ലൈൻ-ലെവൽ ഇൻപുട്ടുകൾക്ക് AUX IN ഉപയോഗിക്കാം.

മിക്സർ പ്രവർത്തിപ്പിക്കുന്നു

ഫ്രണ്ട് പാനൽ ഓവർview

PMP2000D യുടെ മുൻ പാനൽ നിരവധി വിഭാഗങ്ങളായി തിരിച്ചിരിക്കുന്നു: ഇൻപുട്ട് ചാനലുകൾ, ഇടത്/മോണിറ്റർ വിഭാഗം, വലത്/പ്രധാന വിഭാഗം, ഡിജിറ്റൽ ഇഫക്റ്റ്സ് പ്രോസസർ.

ചിത്രം 4: വിശദമായി view PMP2000D ഫ്രണ്ട് പാനൽ നിയന്ത്രണങ്ങളുടെ.

ചാനൽ നിയന്ത്രണങ്ങൾ (ചാനലുകൾ 1-14)

• ഗെയിൻ: മൈക്രോഫോണിനോ ലൈൻ ഇൻപുട്ടിനോ വേണ്ടിയുള്ള ഇൻപുട്ട് സെൻസിറ്റിവിറ്റി ക്രമീകരിക്കുന്നു. ക്ലിപ്പിംഗ് ഇല്ലാതെ ശക്തമായ ഒരു സിഗ്നൽ ലഭിക്കുന്നതിന് ഇത് സജ്ജമാക്കുക (CLIP LED സൂചിപ്പിക്കുന്നത്).
• പാഡ്: വളരെ ചൂടുള്ള സിഗ്നലുകൾക്ക് ഇൻപുട്ട് സിഗ്നലിനെ 20 dB കുറയ്ക്കുന്നു, അങ്ങനെ ഓവർലോഡ് തടയുന്നു.
• കുറഞ്ഞ കട്ട്: അനാവശ്യമായ ലോ-ഫ്രീക്വൻസി റംബിൾ (ഉദാ. s-ൽ നിന്ന്) നീക്കം ചെയ്യുന്നതിനായി ഒരു ഹൈ-പാസ് ഫിൽട്ടർ സജീവമാക്കുന്നു.tag(വൈബ്രേഷനുകൾ അല്ലെങ്കിൽ കാറ്റിന്റെ ശബ്ദം).
• EQ (ഉയർന്നത്, ഇടത്തരം, താഴ്ന്നത്): ഓരോ ചാനലിന്റെയും ടോൺ രൂപപ്പെടുത്തുന്നതിനുള്ള ത്രീ-ബാൻഡ് സമനില. നിർദ്ദിഷ്ട ഫ്രീക്വൻസികൾ വർദ്ധിപ്പിക്കുന്നതിനോ കുറയ്ക്കുന്നതിനോ ഈ നിയന്ത്രണങ്ങൾ ക്രമീകരിക്കുക.
• എഫ് എക്സ്: ചാനലിന്റെ സിഗ്നലിന്റെ ഒരു ഭാഗം ആന്തരിക ഡിജിറ്റൽ ഇഫക്റ്റ്സ് പ്രോസസ്സറിലേക്ക് അയയ്ക്കുന്നു.
• മോഡൽ: ചാനലിന്റെ സിഗ്നലിന്റെ ഒരു ഭാഗം മോണിറ്റർ മിക്സ് ഔട്ട്പുട്ടിലേക്ക് അയയ്ക്കുന്നു.
• ലെവൽ: വ്യക്തിഗത ചാനലിന്റെ മൊത്തത്തിലുള്ള ഔട്ട്‌പുട്ട് ലെവൽ പ്രധാന മിശ്രിതത്തിലേക്ക് ക്രമീകരിക്കുന്നു.
• ക്ലിപ്പ് LED: ഇൻപുട്ട് സിഗ്നൽ വളരെ ഉയർന്നതായിരിക്കുമ്പോൾ പ്രകാശിക്കുന്നു, ഇത് സാധ്യതയുള്ള വികലതയെ സൂചിപ്പിക്കുന്നു. ഈ LED ഇടയ്ക്കിടെ പ്രകാശിക്കുകയാണെങ്കിൽ GAIN നിയന്ത്രണം കുറയ്ക്കുക.

പ്രധാന വിഭാഗ നിയന്ത്രണങ്ങൾ

• പ്രധാന നില: പ്രധാന സ്റ്റീരിയോ മിക്സിന്റെ മൊത്തത്തിലുള്ള ഔട്ട്പുട്ട് വോളിയം നിയന്ത്രിക്കുന്നു.
• FX മുതൽ മെയിൻ വരെ: പ്രധാന മിശ്രിതത്തിലേക്ക് അയയ്ക്കുന്ന ഇഫക്റ്റ്സ് പ്രോസസ്സറിന്റെ ഔട്ട്പുട്ടിന്റെ അളവ് ക്രമീകരിക്കുന്നു.
• ഗ്രാഫിക് ഇക്യു: ഡ്യുവൽ 9-ബാൻഡ് ഗ്രാഫിക് ഇക്വലൈസറുകൾ (ഇടത്/മോണിറ്ററിന് ഒന്ന്, വലത്/മെയിനിന് ഒന്ന്) മൊത്തത്തിലുള്ള മിക്സിന്റെയോ മോണിറ്റർ സെൻഡിന്റെയോ കൃത്യമായ ഫ്രീക്വൻസി രൂപപ്പെടുത്തൽ അനുവദിക്കുന്നു.
• ഫാന്റം പവർ (+48V): കണ്ടൻസർ മൈക്രോഫോണുകൾക്ക് ആവശ്യമായ എല്ലാ XLR മൈക്രോഫോൺ ഇൻപുട്ടുകൾക്കും +48V ഫാന്റം പവർ സജീവമാക്കുന്നു. സജീവമാക്കുന്നതിന് മുമ്പ് മൈക്രോഫോണുകൾ ബന്ധിപ്പിച്ചിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക.
• പവർ AMP വഴികൾ: ആന്തരിക പവറിനായി ഓപ്പറേറ്റിംഗ് മോഡ് തിരഞ്ഞെടുക്കുന്നു. ampജീവപര്യന്തം:
  • സ്റ്റീരിയോ: ഇടതും വലതും ചാനലുകൾ ampവെവ്വേറെ ലിഫൈ ചെയ്തു.
  • മോണോ: രണ്ടും ampലിഫയർ ചാനലുകൾ സംഗ്രഹിച്ച മോണോ സിഗ്നലിനെ ഔട്ട്പുട്ട് ചെയ്യുന്നു.
  • ബ്രിഡ്ജ്: രണ്ടും സംയോജിപ്പിക്കുന്നു ampഉയർന്ന പവർ ഉള്ള ഒരു സിംഗിൾ ഔട്ട്‌പുട്ടിനുള്ള ലിഫയർ ചാനലുകൾ (പ്രത്യേക സ്പീക്കർ വയറിംഗ് ആവശ്യമാണ്).

ഡിജിറ്റൽ ഇഫക്റ്റ് പ്രോസസർ

PMP2000D-യിൽ വിവിധ റിവേർബുകൾ, ഡിലേകൾ, കോറസ്, ഫ്ലാൻജർ, ഫേസർ, പിച്ച് ഷിഫ്റ്റർ, മൾട്ടി-ഇഫക്റ്റുകൾ എന്നിവയുൾപ്പെടെ 25 പ്രീസെറ്റുകളുള്ള ഉയർന്ന നിലവാരമുള്ള KLARK TEKNIK FX പ്രോസസർ ഉൾപ്പെടുന്നു. ഇഫക്റ്റുകൾ തിരഞ്ഞെടുക്കുന്നതിനും അവയുടെ പാരാമീറ്ററുകൾ ക്രമീകരിക്കുന്നതിനും PROGRAM/PARAMETER നോബ് ഉപയോഗിക്കുക. FX MUTE ബട്ടൺ ഇഫക്റ്റുകൾ റിട്ടേണിന്റെ വേഗത്തിൽ മ്യൂട്ടുചെയ്യാൻ അനുവദിക്കുന്നു.

മെയിൻ്റനൻസ്

വൃത്തിയാക്കൽ

മിക്സർ വൃത്തിയാക്കാൻ മൃദുവായതും ഉണങ്ങിയതുമായ തുണി ഉപയോഗിക്കുക. ലിക്വിഡ് ക്ലീനറുകളോ, ലായകങ്ങളോ, അബ്രസീവ് വസ്തുക്കളോ ഉപയോഗിക്കരുത്, കാരണം ഇവ ഫിനിഷിനും ആന്തരിക ഘടകങ്ങൾക്കും കേടുവരുത്തും.

സംഭരണം

ദീർഘനേരം ഉപയോഗിക്കാത്തപ്പോൾ, മിക്സർ നേരിട്ട് സൂര്യപ്രകാശത്തിൽ നിന്നും കടുത്ത താപനിലയിൽ നിന്നും അകറ്റി, തണുത്തതും വരണ്ടതുമായ സ്ഥലത്ത് സൂക്ഷിക്കുക. സംഭരണത്തിലോ ഗതാഗതത്തിലോ സംരക്ഷണത്തിനായി യഥാർത്ഥ പാക്കേജിംഗ് ഉപയോഗിക്കാൻ ശുപാർശ ചെയ്യുന്നു.

ട്രബിൾഷൂട്ടിംഗ്

സ്പെസിഫിക്കേഷനുകൾ

വാറൻ്റിയും പിന്തുണയും

ഈ ബെഹ്രിംഗർ EUROPOWER PMP2000D പവർഡ് മിക്സർ നിർമ്മാതാവിന്റെ വാറണ്ടിയിൽ ഉൾപ്പെടുന്നു. വിശദമായ വാറന്റി നിബന്ധനകൾ, വ്യവസ്ഥകൾ, സാങ്കേതിക പിന്തുണയോ സേവനമോ എങ്ങനെ നേടാം എന്നതിനെക്കുറിച്ചുള്ള വിവരങ്ങൾ എന്നിവയ്ക്ക്, ദയവായി ഔദ്യോഗിക ബെഹ്രിംഗർ പരിശോധിക്കുക. webസൈറ്റിൽ ബന്ധപ്പെടുക അല്ലെങ്കിൽ അവരുടെ അംഗീകൃത ഉപഭോക്തൃ സേവന പ്രതിനിധികളെ ബന്ധപ്പെടുക. വാറന്റി ക്ലെയിമുകൾക്കായി നിങ്ങളുടെ വാങ്ങിയതിന്റെ തെളിവ് സൂക്ഷിക്കുക.
