1. ആമുഖം
Thank you for choosing the JHS A018-12KR/C 12,000 BTU Portable Air Conditioner. This versatile 3-in-1 unit is designed to provide powerful cooling, efficient dehumidification, and effective air circulation for your living spaces. With its user-friendly features and portable design, it offers a convenient solution for maintaining a comfortable indoor environment. Please read this manual thoroughly before operation to ensure proper use, maintenance, and safety.
ചിത്രം 1: മുൻഭാഗം view of the JHS A018-12KR/C Portable Air Conditioner, showcasing അതിന്റെ സ്ലീക്ക് വൈറ്റ് ഡിസൈനും ഡിജിറ്റൽ ഡിസ്പ്ലേയും.
2. ഉൽപ്പന്ന സവിശേഷതകൾ
- ശക്തമായ തണുപ്പിക്കൽ: 12,000 BTU capacity effectively cools areas up to 400 sq. ft. with a top air-outlet design for wider and faster cool air distribution.
- 3-ഇൻ-1 പ്രവർത്തനം: Offers Air Conditioner, 3-speed Fan, and Dehumidifier modes for versatile climate control.
- കാര്യക്ഷമമായ ഡീഹ്യുമിഡിഫിക്കേഷൻ: Built-in dehumidifier removes up to 59.2 pints of moisture per day, helping to keep your room dry and comfortable.
- പോർട്ടബിൾ ഡിസൈൻ: Equipped with all-direction stainless casters and handles for easy mobility between rooms.
- ഉപയോക്തൃ സൗഹൃദ നിയന്ത്രണങ്ങൾ: Features a 24-hour programmable timer, 61°F - 88°F adjustable thermostat, LED digital control panel, and a remote control for convenient operation.
- തടസ്സരഹിതമായ ഇൻസ്റ്റാളേഷൻ: Quick setup in 5-10 minutes with the included exhaust hose and window kit.
- സ്വയം ബാഷ്പീകരണം: Designed for auto-evaporation of condensate, minimizing the need for manual drainage.
3. ഘടകങ്ങൾ കഴിഞ്ഞുview
The JHS Portable Air Conditioner comes with all necessary components for immediate setup and operation. Familiarize yourself with the parts before installation.

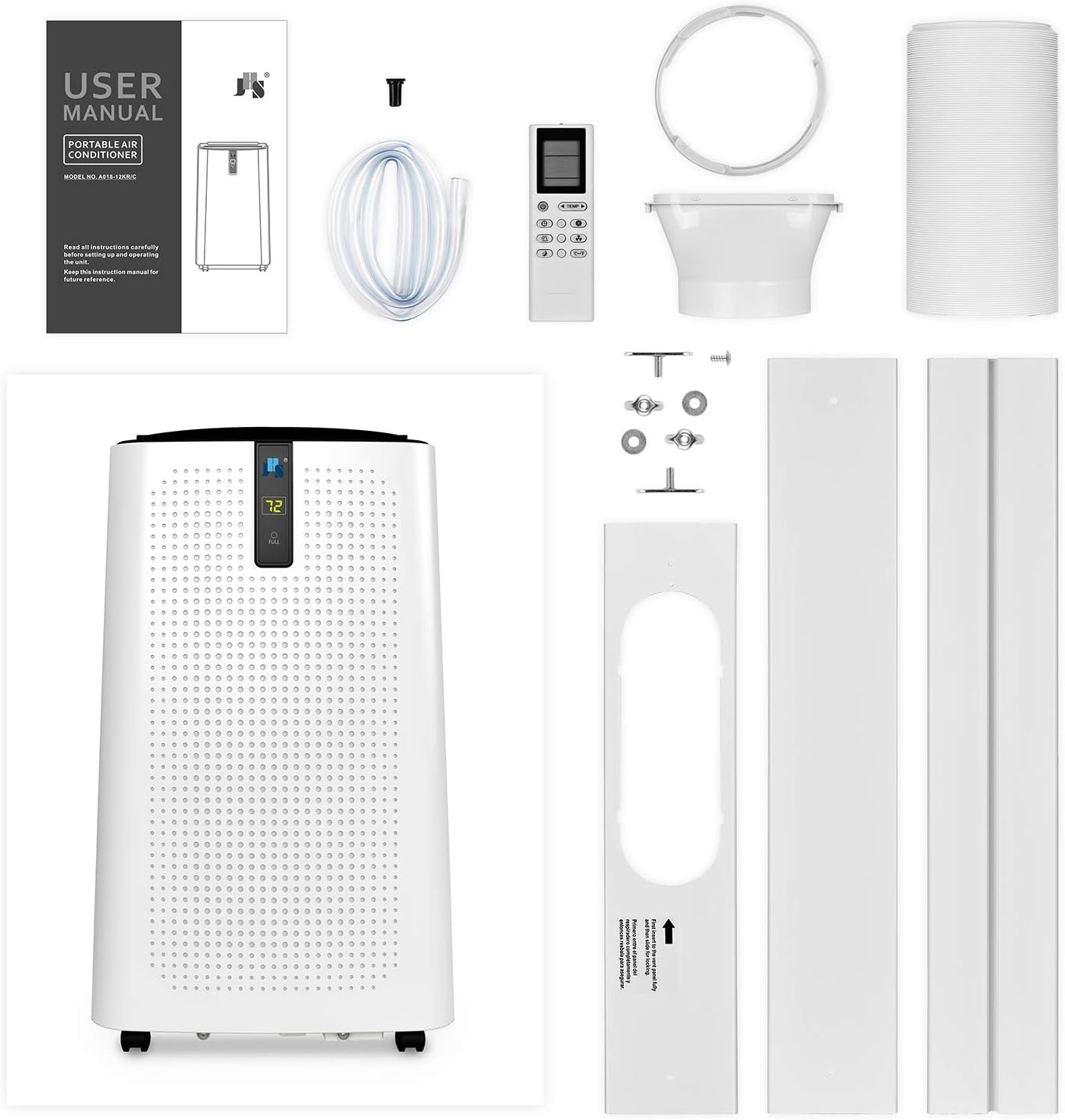

Figure 2: Package contents include the main portable AC unit, LCD remote control (batteries not included), window kit, exhaust hose, and user manual.
യൂണിറ്റ് അളവുകൾ:

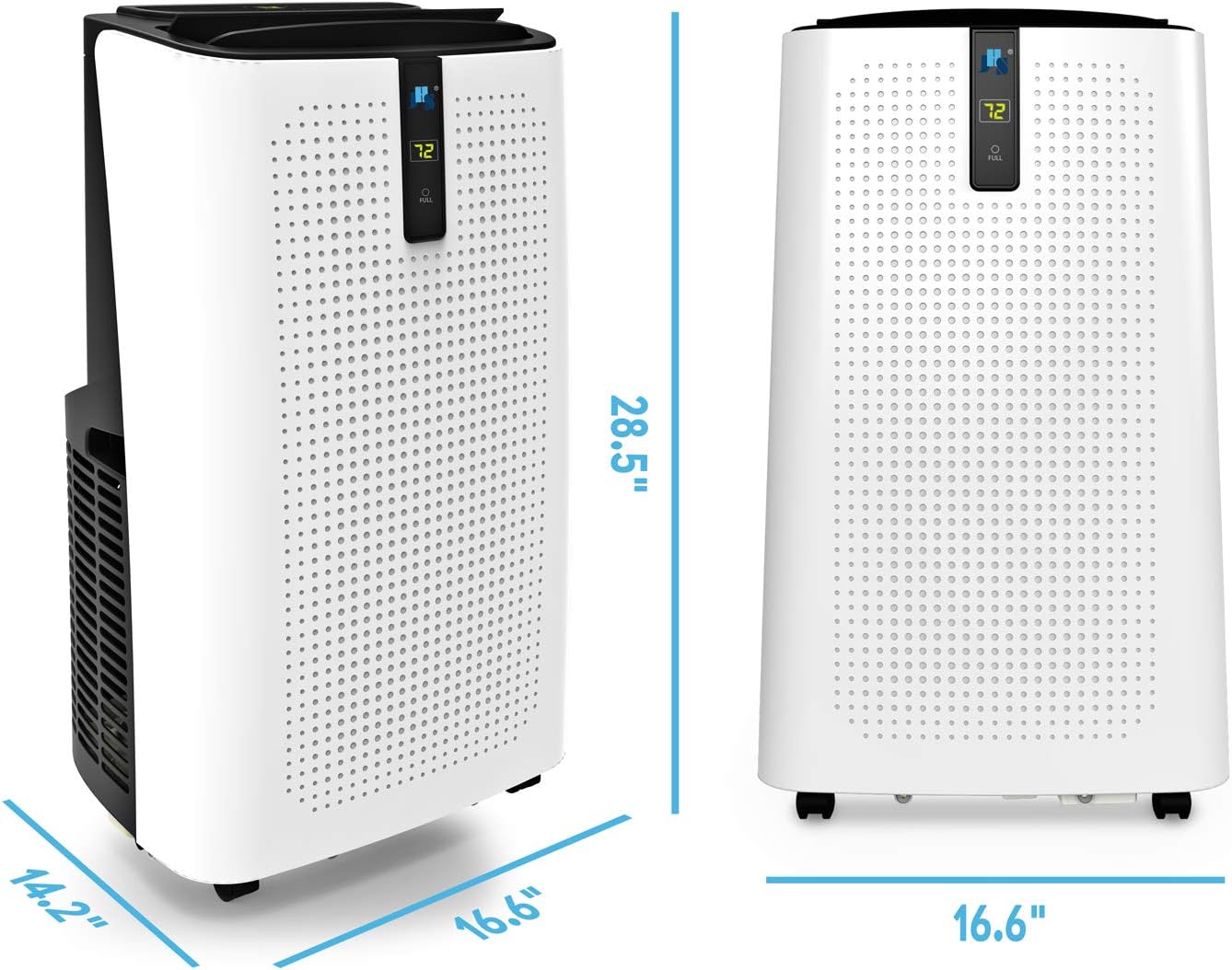

Figure 3: The unit measures 14.2" D x 16.6" W x 28.5" H, making it compact for various room sizes.
മൊബിലിറ്റി:
Figure 4: The unit is equipped with 4-stainless spindle casters, allowing for easy movement and repositioning within your home.
4. സജ്ജീകരണം
Setting up your JHS Portable Air Conditioner is a straightforward process. Follow these steps for quick installation:
- അൺപാക്ക്: പാക്കേജിംഗിൽ നിന്ന് യൂണിറ്റും എല്ലാ അനുബന്ധ ഉപകരണങ്ങളും ശ്രദ്ധാപൂർവ്വം നീക്കം ചെയ്യുക.
- സ്ഥാനനിർണ്ണയം: Place the unit on a flat, stable surface near a window and a power outlet. Ensure there is adequate space around the unit for proper airflow.
- എക്സ്ഹോസ്റ്റ് ഹോസ് ഘടിപ്പിക്കുക: Connect one end of the exhaust hose to the air outlet on the back of the unit.
- വിൻഡോ കിറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക: Assemble the adjustable window kit and place it securely in your window opening.
- Connect Hose to Window Kit: Attach the other end of the exhaust hose to the opening in the window kit, ensuring a tight seal to prevent hot air from re-entering the room.
- പവർ ഓൺ: പവർ കോർഡ് ഒരു ഗ്രൗണ്ടഡ് 115V/60Hz ഇലക്ട്രിക്കൽ ഔട്ട്ലെറ്റിലേക്ക് പ്ലഗ് ചെയ്യുക.
Figure 5: The portable AC unit is shown in a typical setup, with the exhaust hose extending to a window panel for heat expulsion.
5. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your JHS Portable Air Conditioner offers multiple modes and settings for optimal comfort. Use the digital control panel or the remote control to adjust settings.
Figure 6: The digital LED display panel provides intuitive controls for all functions.
നിയന്ത്രണ പാനൽ പ്രവർത്തനങ്ങൾ:
- പവർ ബട്ടൺ: യൂണിറ്റ് ഓണാക്കുകയോ ഓഫാക്കുകയോ ചെയ്യുന്നു.
- മോഡ് ബട്ടൺ: കൂളിംഗ്, ഡീഹ്യുമിഡിഫൈയിംഗ്, ഫാൻ മോഡുകൾ എന്നിവയിലൂടെ സൈക്കിൾ ചെയ്യുന്നു.
- അപ്പ്/ഡൗൺ ബട്ടണുകൾ: Adjust the desired temperature (61°F - 88°F / 16°C - 31°C) or timer settings.
- ഫാൻ ബട്ടൺ: ഫാൻ വേഗത (കുറഞ്ഞ, ഇടത്തരം, ഉയർന്ന) തിരഞ്ഞെടുക്കുന്നു.
- ടൈമർ ബട്ടൺ: Sets the 24-hour ON/OFF programmable timer.
- സ്ലീപ്പ് മോഡ്: Activate by pressing the Fan and Up buttons simultaneously. This mode adjusts temperature and fan speed for quiet operation during sleep.
- "Full" Indicator (W.F): Lights up when the internal water tank is full, indicating that manual drainage is required if auto-evaporation is insufficient.
റിമോട്ട് കൺട്രോൾ:
The included LCD remote control provides full functionality from a distance. Ensure batteries (AAA R03 1.5V*2, not included) are installed correctly.
6. പരിപാലനം
Regular maintenance ensures optimal performance and longevity of your JHS Portable Air Conditioner.
ഫിൽട്ടർ വൃത്തിയാക്കൽ:
The unit features a 3-in-1 filter system that effectively captures dust and bacteria. Regular cleaning is essential.
Figure 7: The reusable 3-in-1 filter is easily accessible for removal and washing.
- ആക്സസ് ഫിൽട്ടർ: Locate the filter cover on the back of the unit.
- ഫിൽറ്റർ നീക്കം ചെയ്യുക: ഫിൽറ്റർ സൌമ്യമായി പുറത്തെടുക്കുക.
- വൃത്തിയാക്കുക: Wash the filter with lukewarm water and mild detergent. Rinse thoroughly.
- വരണ്ട: Allow the filter to air dry completely before reinserting. Do not use a dryer or direct sunlight.
- വീണ്ടും ഇൻസ്റ്റാൾ ചെയ്യുക: Place the dry filter back into its slot and secure the cover.
വാട്ടർ ഡ്രെയിനേജ്:
While the unit features auto-evaporation, manual drainage may be required, especially in high humidity environments or when the "Full" indicator lights up.
- സ്വമേധയാലുള്ള ഡ്രെയിനേജ്: Locate the drainage port at the bottom rear of the unit. Place a shallow pan or connect a drainage hose (not included for continuous drainage) to collect water. Remove the drain plug to allow water to flow out. Replace the plug once drainage is complete.
7. പ്രശ്നപരിഹാരം
If you encounter issues with your JHS Portable Air Conditioner, refer to the following common troubleshooting tips:
- യൂണിറ്റ് ഓണാക്കുന്നില്ല:
- പ്രവർത്തിക്കുന്ന ഒരു ഔട്ട്ലെറ്റിൽ പവർ കോർഡ് സുരക്ഷിതമായി പ്ലഗ് ചെയ്തിട്ടുണ്ടോയെന്ന് പരിശോധിക്കുക.
- Ensure the "Full" indicator is not lit; if it is, drain the water tank.
- സർക്യൂട്ട് ബ്രേക്കർ ട്രിപ്പ് ചെയ്തിട്ടില്ലെന്ന് ഉറപ്പാക്കുക.
- അപര്യാപ്തമായ തണുപ്പിക്കൽ:
- Check if the exhaust hose is properly installed and sealed to the window kit.
- എയർ ഫിൽറ്റർ വൃത്തിയുള്ളതാണെന്നും തടസ്സമില്ലെന്നും ഉറപ്പാക്കുക.
- Confirm that the room size is within the unit's cooling capacity (up to 400 sq. ft.).
- Close all doors and windows in the room to prevent warm air from entering.
- Adjust the temperature setting to a lower value.
- യൂണിറ്റ് ശബ്ദായമാനമാണ്:
- Ensure the unit is placed on a flat, stable surface to minimize vibrations.
- Check for any obstructions in the air intake or exhaust vents.
- Normal operating sounds include fan noise and compressor hum.
- "Full" Indicator is On:
- The internal water tank is full. Perform manual drainage as described in the Maintenance section.
For more detailed troubleshooting or persistent issues, please refer to the official User Manual PDF or contact JHS support.
8 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| തണുപ്പിക്കൽ ശേഷി | 12,000 ബി.ടി.യു |
| Estimated Cooling Area | 400 sq. ft. max |
| വൈദ്യുതി വിതരണം | 115V/60Hz |
| പരമാവധി വൈദ്യുതി ഉപഭോഗം | 1320W/11.5A |
| റഫ്രിജറൻ്റ് | CFC free green R-410A |
| Digital Thermostat Control Range | 61 ° F ~ 88 ° F (16 ° C ~ 31 ° C) |
| ടൈമർ | 24-hour ON/OFF programmable timer |
| ശേഷി ഇല്ലാതാക്കുന്നു | ദിവസം 59.2 പിന്റുകൾ |
| ഡ്രെയിനേജ് | Auto-evaporation or manual |
| Air Flow (at high speed) | 220CFM |
| എയർ ലൂവറുകൾ | Auto 2-way directional |
| ശബ്ദ നില | ≤ 54dBA |
| ഡിസ്പ്ലേ പാനൽ | എൽസിഡി |
| യൂണിറ്റ് അളവുകൾ | 16.6×14.2×28.5 ഇഞ്ച്. |
| യൂണിറ്റ് ഭാരം | 60 പൗണ്ട് |
| Extendable Exhaust Hose Diameter | 5.9 ഇഞ്ച്. |
| Extendable Exhaust Hose Max Length | 59 ഇഞ്ച്. |
| വിപുലീകരിക്കാവുന്ന വിൻഡോ കിറ്റ് | 9-57 ഇഞ്ച്. |
| പവർ കോർഡ് നീളം | 60 ഇഞ്ച്. |
9. വാറണ്ടിയും പിന്തുണയും
Your JHS A018-12KR/C Portable Air Conditioner comes with a 1 വർഷത്തെ പരിമിത വാറൻ്റി.
For any difficulties, questions, or support needs, please do not hesitate to contact the JHS support team. You can also refer to the official documentation:
Always ensure you have your model number (A018-12KR/C) and purchase information ready when contacting support.
