1. ആമുഖം
Thank you for choosing the JHS 8,000 BTU Small Portable Air Conditioner. This 3-in-1 unit provides cooling, fan, and dehumidification functions, designed to keep your space comfortable. This manual provides essential information for the safe and efficient operation, installation, and maintenance of your new portable air conditioner. Please read it thoroughly before use and retain it for future reference.
2 പ്രധാനപ്പെട്ട സുരക്ഷാ വിവരങ്ങൾ
നിങ്ങളുടെ എയർകണ്ടീഷണർ ഉപയോഗിക്കുമ്പോൾ തീ, വൈദ്യുത ആഘാതം അല്ലെങ്കിൽ പരിക്കുകൾ എന്നിവ കുറയ്ക്കുന്നതിന്, ഈ അടിസ്ഥാന മുൻകരുതലുകൾ പാലിക്കുക:
- ഉപകരണം ഉപയോഗിക്കുന്നതിന് മുമ്പ് എല്ലാ നിർദ്ദേശങ്ങളും വായിക്കുക.
- യൂണിറ്റിലെ റേറ്റിംഗ് ലേബലുമായി പവർ സപ്ലൈ പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുക.
- എല്ലായ്പ്പോഴും യൂണിറ്റ് ഒരു ഗ്രൗണ്ടഡ് 3-പ്രോംഗ് ഔട്ട്ലെറ്റിലേക്ക് പ്ലഗ് ചെയ്യുക. ഗ്രൗണ്ടിംഗ് പ്രോംഗ് നീക്കം ചെയ്യരുത്.
- കേടായ ചരടോ പ്ലഗോ ഉപയോഗിച്ച് യൂണിറ്റ് പ്രവർത്തിപ്പിക്കരുത്.
- If the unit has not been stored and transported in an UPRIGHT position, wait at least 24 hours before operating it.
- Do not block air vents or exhaust openings.
- യൂണിറ്റ് ചൂട് സ്രോതസ്സുകളിൽ നിന്നും നേരിട്ട് സൂര്യപ്രകാശത്തിൽ നിന്നും അകറ്റി നിർത്തുക.
- വൃത്തിയാക്കുന്നതിനോ സർവീസ് ചെയ്യുന്നതിനോ മുമ്പ് യൂണിറ്റ് അൺപ്ലഗ് ചെയ്യുക.
- ഈ ഉപകരണം, അവരുടെ സുരക്ഷയ്ക്ക് ഉത്തരവാദിയായ ഒരു വ്യക്തി ഉപകരണത്തിൻ്റെ ഉപയോഗത്തെ സംബന്ധിച്ച മേൽനോട്ടമോ നിർദ്ദേശമോ നൽകിയിട്ടില്ലെങ്കിൽ, ശാരീരികമോ ഇന്ദ്രിയപരമോ മാനസികമോ ആയ കഴിവുകൾ കുറഞ്ഞതോ അനുഭവത്തിൻ്റെയും അറിവിൻ്റെയും അഭാവം ഉള്ള വ്യക്തികൾക്ക് (കുട്ടികൾ ഉൾപ്പെടെ) ഉപയോഗിക്കാൻ ഉദ്ദേശിച്ചുള്ളതല്ല.
3. പാക്കേജ് ഉള്ളടക്കം
താഴെ ലിസ്റ്റ് ചെയ്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉൾപ്പെടുത്തിയിട്ടുണ്ടെന്ന് ഉറപ്പാക്കുക:
- JHS Portable Air Conditioner Unit
- Remote Control (batteries AAA R03 1.5V*2 not included)
- വിൻഡോ കിറ്റ്
- എക്സ്ഹോസ്റ്റ് ഹോസ്
- ഡ്രെയിനേജ് കിറ്റ്
- ഉപയോക്തൃ മാനുവൽ

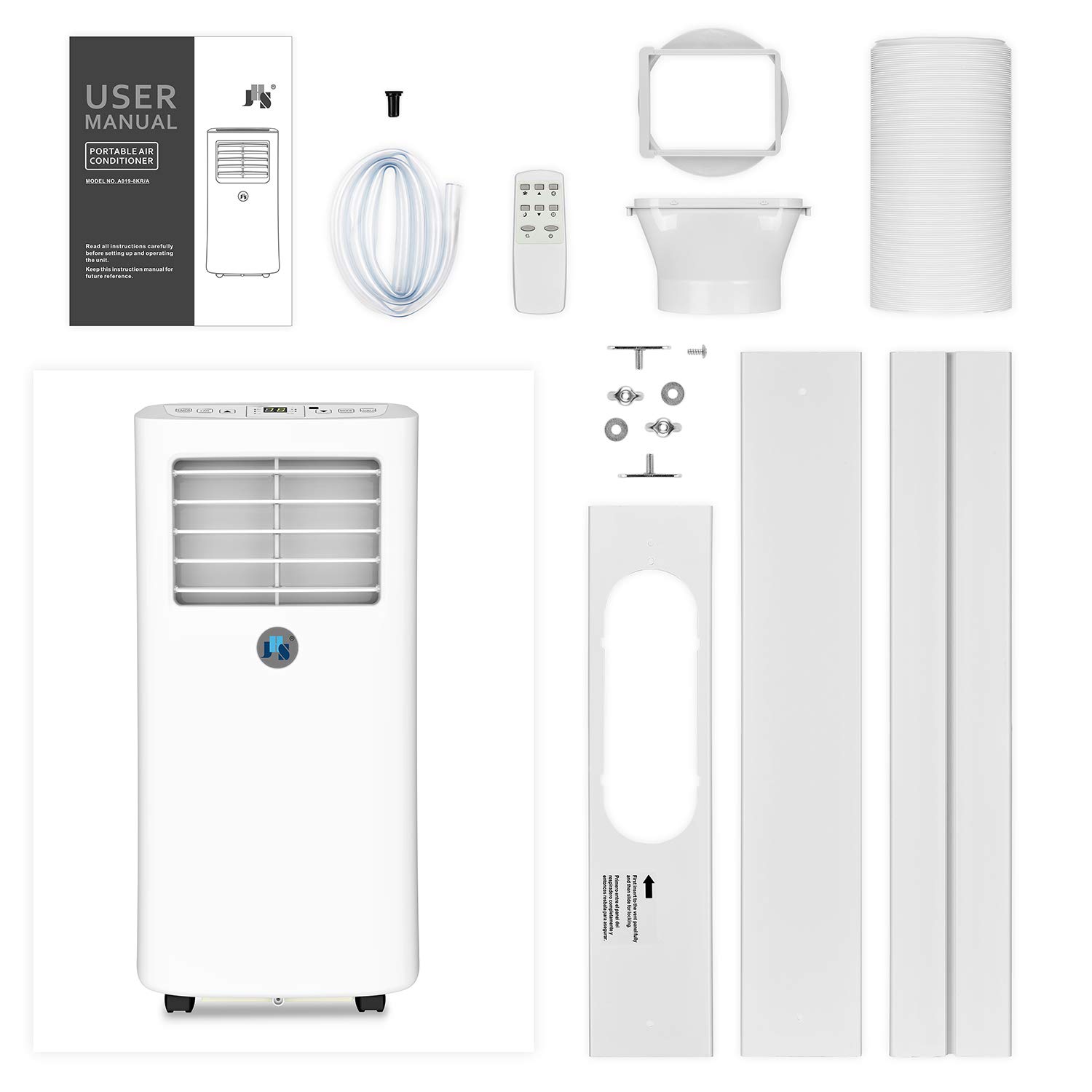

Figure 3.1: Contents of the JHS Portable Air Conditioner package, including the main unit, remote, window kit, exhaust hose, and drainage kit.
4. ഉൽപ്പന്നം കഴിഞ്ഞുview
Familiarize yourself with the main components and controls of your portable air conditioner.
ചിത്രം 4.1: മുൻഭാഗം view ജെഎച്ച്എസ് പോർട്ടബിൾ എയർ കണ്ടീഷണറിന്റെ.
Figure 4.2: Dimensions of the JHS Portable Air Conditioner.
Control Panel and Digital LED Display

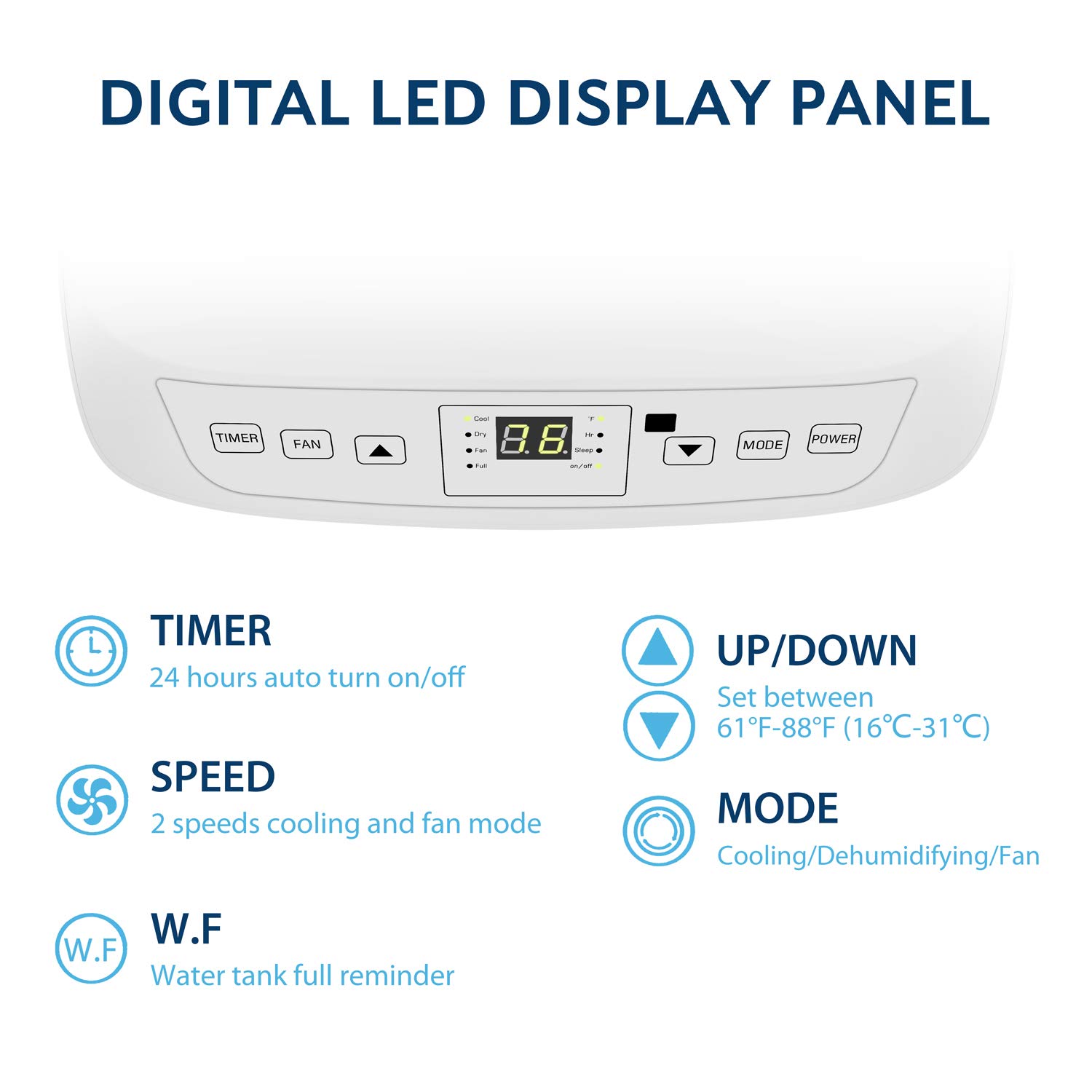

Figure 4.3: Digital LED Display Panel with control buttons.
- ടൈമർ: 24-hour auto turn on/off programmable timer.
- ഫാൻ: Adjusts fan speed (2 speeds available).
- മുകളിലേക്കും താഴേക്കും ഉള്ള അമ്പടയാളങ്ങൾ: Set temperature between 61°F ~ 88°F (16℃~31℃).
- വഴികൾ: പ്രവർത്തന രീതി തിരഞ്ഞെടുക്കുന്നു (കൂളിംഗ്, ഡീഹ്യുമിഡിഫൈയിംഗ്, ഫാൻ).
- പവർ: യൂണിറ്റ് ഓണാക്കുകയോ ഓഫാക്കുകയോ ചെയ്യുന്നു.
- ഇൻഡിക്കേറ്റർ ലൈറ്റുകൾ: Cool, Dry, Fan, Full (water tank full reminder), Hr (timer active), Sleep (sleep mode active), On/Off.
5. സജ്ജീകരണവും ഇൻസ്റ്റാളേഷനും
The JHS Portable Air Conditioner is designed for easy setup. Follow these steps for proper installation:
- യൂണിറ്റിന്റെ സ്ഥാനം: Place the unit on a flat, stable surface. Ensure there is at least 20 inches of space around the unit for proper airflow. The unit is equipped with 4 stainless spindle casters for easy mobility.
Figure 5.1: Stainless Spindle Casters for Easy Mobility.
- എക്സ്ഹോസ്റ്റ് ഹോസ് ഇൻസ്റ്റാൾ ചെയ്യുക:
- Screw the exhaust hose onto the exhaust hose adapter.
- Connect the other end of the exhaust hose to the exhaust outlet on the back of the unit.
- വിൻഡോ കിറ്റ് ഇൻസ്റ്റാൾ ചെയ്യുക:
- Adjust the window kit to fit your window opening. The extendable window kit can adjust from 9 to 57 inches.
- വിൻഡോ കിറ്റ് സുരക്ഷിതമായി സ്ഥാപിക്കുക.
- Attach the exhaust hose adapter with the hose to the opening in the window kit. Ensure a tight seal to prevent hot air from re-entering the room.
- പവർ കണക്ഷൻ: Plug the power cord into a standard 115V/60Hz electrical outlet. The power cord is 60 inches long.
6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ
Your JHS Portable Air Conditioner offers three main functions: Cooling, Fan, and Dehumidifier.
ഓൺ/ഓഫ് ചെയ്യുന്നു
- അമർത്തുക പവർ യൂണിറ്റ് ഓണാക്കാനോ ഓഫാക്കാനോ കൺട്രോൾ പാനലിലോ റിമോട്ട് കൺട്രോളിലോ ഉള്ള ബട്ടൺ.
ഒരു മോഡ് തിരഞ്ഞെടുക്കുന്നു
- അമർത്തുക മോഡ് ലഭ്യമായ മോഡുകളിലൂടെ സൈക്കിൾ ചെയ്യാൻ ബട്ടൺ ആവർത്തിച്ച് അമർത്തുക:
- രസകരമായ മോഡ്: For cooling the room. The display will show the set temperature.
- ഡ്രൈ മോഡ് (ഡീഹ്യുമിഡിഫയർ): For removing moisture from the air. The unit will operate in low fan speed. Dehumidifying capacity is 31.7 pints/day.
- ഫാൻ മോഡ്: For air circulation without cooling. The display will show "FA" or "F1/F2" depending on fan speed.
Adjusting Temperature (Cool Mode Only)
- In Cool Mode, use the UP or താഴേക്ക് arrow buttons to set your desired temperature. The temperature range is 61°F ~ 88°F (16℃~31℃).
Adjusting Fan Speed (Cool and Fan Modes)
- അമർത്തുക ഫാൻ button to select between 2 fan speeds (Low, High).
ടൈമർ പ്രവർത്തനം
- അമർത്തുക ടൈമർ button to set a 24-hour programmable timer for automatic turn on/off. Use the UP/DOWN arrows to adjust the desired time.
സ്ലീപ്പ് മോഡ്
- Activate Sleep Mode for quieter operation and gradual temperature adjustment during sleep. Refer to the full user manual for detailed instructions on activating and using Sleep Mode.

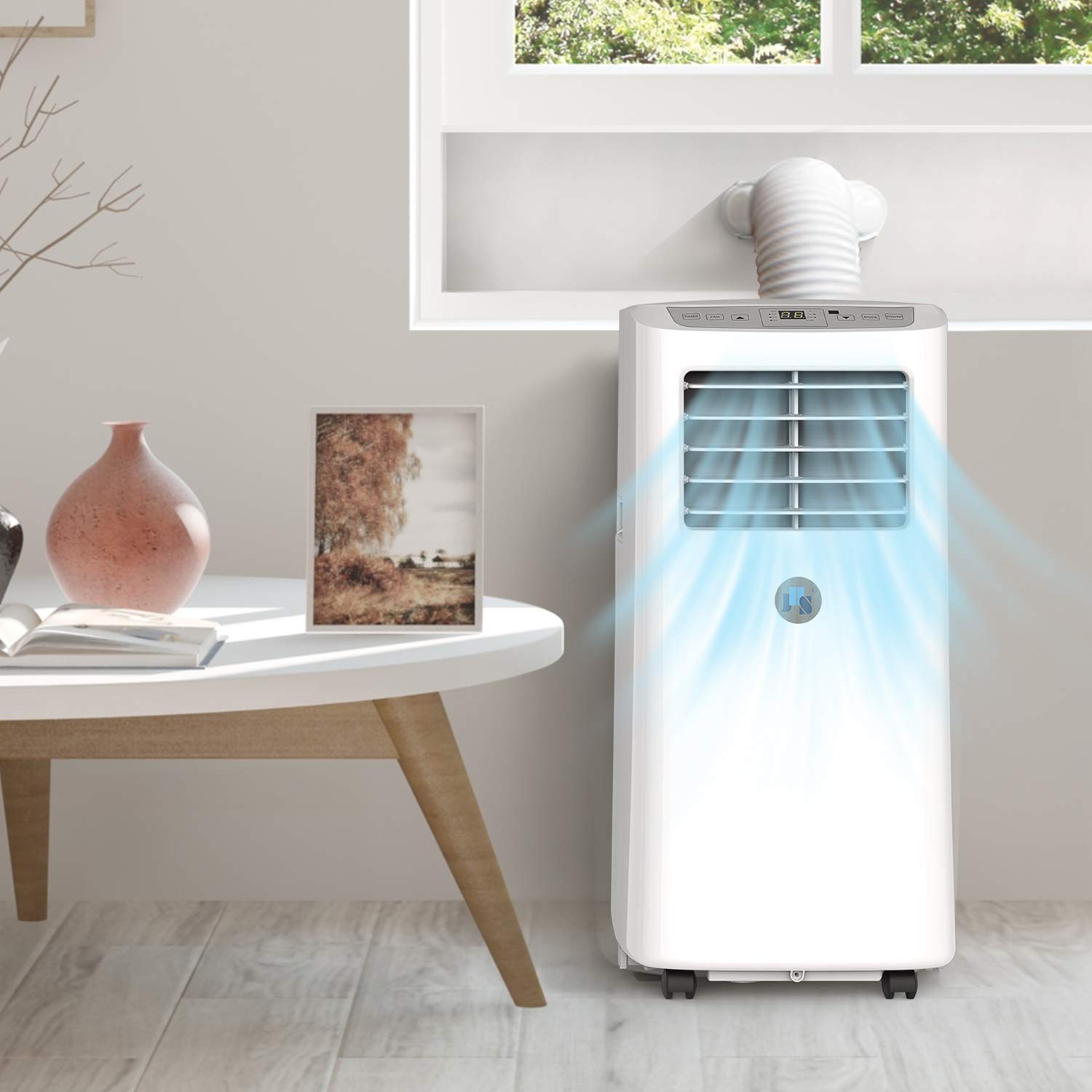

Figure 6.1: JHS Portable Air Conditioner in operation, demonstrating airflow.
7. പരിപാലനം
പതിവ് അറ്റകുറ്റപ്പണികൾ നിങ്ങളുടെ യൂണിറ്റിന്റെ ഒപ്റ്റിമൽ പ്രകടനവും ദീർഘായുസ്സും ഉറപ്പാക്കുന്നു.
ഫിൽട്ടർ ക്ലീനിംഗ്
- The unit features a 3-in-1 filter that effectively filters large dust and bacteria.
- Clean the air filter every two weeks or more frequently if the unit is used in a dusty environment.
- To clean, remove the filter from the back of the unit. Wash it with warm, soapy water, rinse thoroughly, and allow it to air dry completely before reinserting.

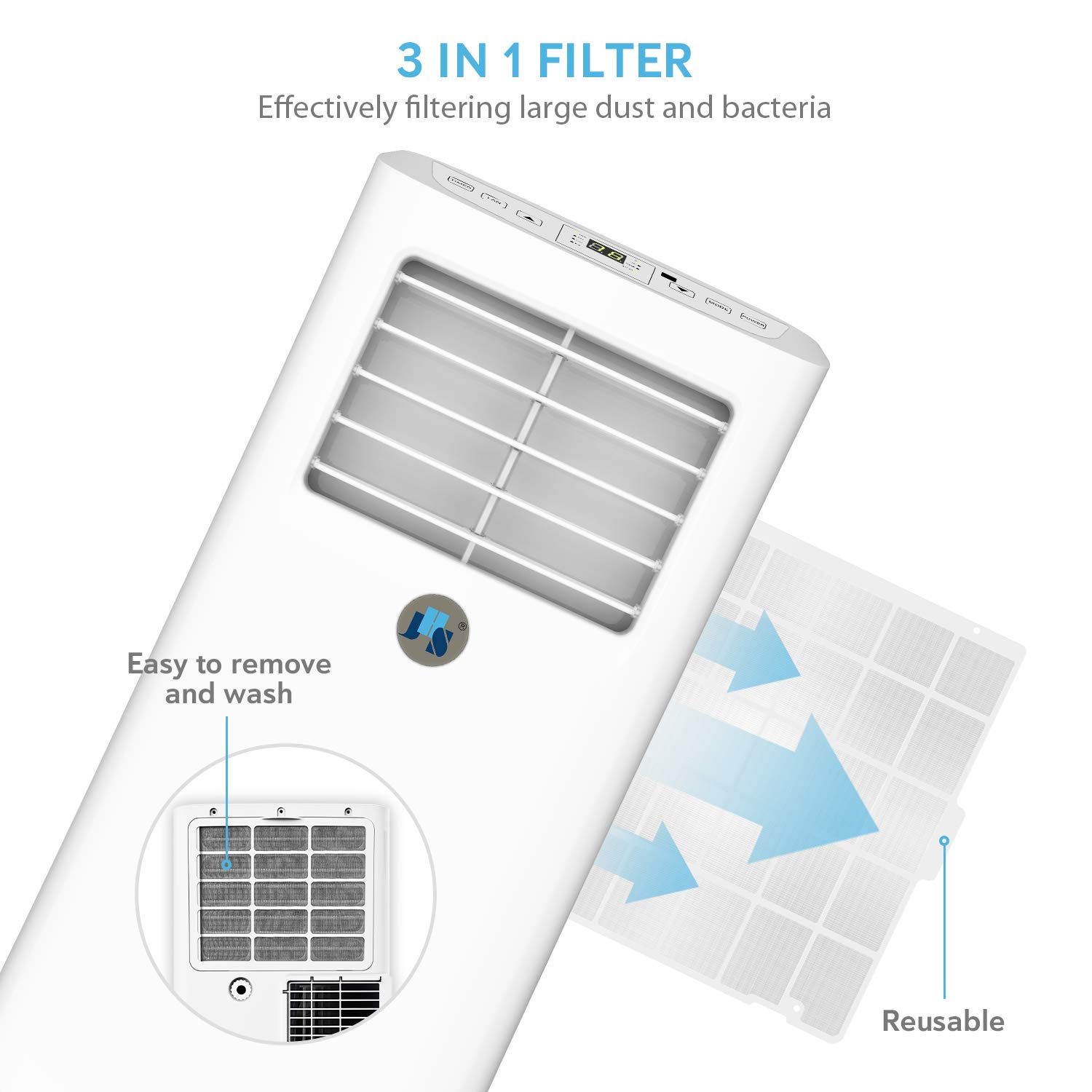

Figure 7.1: Filter removal and cleaning process.
ഡ്രെയിനേജ്
- The unit features auto-evaporation drainage. However, in high humidity conditions, manual drainage may be required.
- When the "Full" indicator light illuminates, the water tank is full and needs to be drained.
- Connect the drainage kit hose to the drainage outlet and place the other end into a suitable container or floor drain.
സംഭരണം
- Before long-term storage, drain all water from the unit.
- Clean the air filter and ensure the unit is dry.
- Store the unit in an upright position in a cool, dry place.
8. പ്രശ്നപരിഹാരം
ഉപഭോക്തൃ പിന്തുണയുമായി ബന്ധപ്പെടുന്നതിന് മുമ്പ്, ഈ പൊതുവായ ട്രബിൾഷൂട്ടിംഗ് ഘട്ടങ്ങൾ പരീക്ഷിക്കുക:
| പ്രശ്നം | സാധ്യമായ കാരണം | പരിഹാരം |
|---|---|---|
| യൂണിറ്റ് ഓണാക്കുന്നില്ല. | No power, tripped circuit breaker, full water tank. | Check power cord, reset breaker, drain water tank. |
| യൂണിറ്റ് ഫലപ്രദമായി തണുപ്പിക്കുന്നില്ല. | Dirty air filter, blocked air intake/exhaust, room size too large, open doors/windows. | Clean filter, clear obstructions, ensure room is sealed, consider unit capacity for room size. |
| യൂണിറ്റിൽ നിന്ന് വെള്ളം ഒഴുകുന്നു. | Drainage hose not properly connected, unit not level, water tank full. | Ensure hose is secure, place unit on level surface, drain water tank. |
| യൂണിറ്റ് ശബ്ദമയമാണ്. | Unit not on a level surface, internal components vibrating. | Ensure unit is on a flat, stable surface. Some operational noise is normal. |
9 സ്പെസിഫിക്കേഷനുകൾ
| ഫീച്ചർ | സ്പെസിഫിക്കേഷൻ |
|---|---|
| തണുപ്പിക്കൽ ശേഷി | 8,000 ബി.ടി.യു |
| Estimated Cooling Area | 200 ചതുരശ്ര അടി വരെ. |
| വൈദ്യുതി വിതരണം | 115V/60Hz |
| പരമാവധി വൈദ്യുതി ഉപഭോഗം | 920W/8.0A |
| റഫ്രിജറൻ്റ് | CFC free green R-410A |
| Digital Thermostat Control Range | 61°F ~ 88°F (16℃~31℃) |
| ടൈമർ | 24-hour ON/OFF programmable |
| ശേഷി ഇല്ലാതാക്കുന്നു | ദിവസം 31.7 പിന്റുകൾ |
| ഡ്രെയിനേജ് | Auto-evaporation or manual |
| Air Flow (at high speed) | 185CFM |
| എയർ ലൂവറുകൾ | Manual 2-way directional |
| ശബ്ദ നില | ≤54dBA |
| ഡിസ്പ്ലേ പാനൽ | എൽസിഡി |
| Unit Dimensions (D×W×H) | 13×12×26.7 ഇഞ്ച്. |
| Extendable Exhaust Hose Diameter | 5.9 ഇഞ്ച്. |
| Extendable Exhaust Hose Max Length | 59 ഇഞ്ച്. |
| Extendable Window Kit Range | 9-57 ഇഞ്ച്. |
| പവർ കോർഡ് നീളം | 60 ഇഞ്ച്. |
| യൂണിറ്റ് ഭാരം | 44 പൗണ്ട് |
| സർട്ടിഫിക്കേഷനുകൾ | UL certified (Electronic plug), RoHS compliant (Component), CSA certified (Machine) |
10. വാറൻ്റിയും പിന്തുണയും
Your JHS Portable Air Conditioner comes with a 1 വർഷത്തെ പരിമിത വാറൻ്റി.
For warranty claims, technical assistance, or any questions regarding your product, please contact JHS Customer Support. Refer to the contact information provided with your purchase or visit the official JHS webവിശദാംശങ്ങൾക്ക് സൈറ്റ്.
നിങ്ങൾക്ക് കൂടുതൽ പിന്തുണാ ഉറവിടങ്ങളും പതിവുചോദ്യങ്ങളും ഇവിടെ കണ്ടെത്താനാകും JHS Store on Amazon.
