BRESSER BRM-300AM സ്റ്റുഡിയോ ഫ്ലാഷ് കിറ്റ് ഉപയോക്തൃ മാനുവൽ

1. ആമുഖം

This manual provides detailed instructions for the safe and effective use of your BRESSER BRM-300AM Studio Flash Kit. This kit includes two powerful 300W studio flash units, designed for product and portrait photography. Please read this manual thoroughly before operating the equipment and retain it for future reference.

2 സുരക്ഷാ വിവരങ്ങൾ

ഉപകരണങ്ങൾക്ക് പരിക്കേൽക്കുകയോ കേടുപാടുകൾ സംഭവിക്കുകയോ ചെയ്യാതിരിക്കാൻ ഇനിപ്പറയുന്ന സുരക്ഷാ മുൻകരുതലുകൾ എപ്പോഴും പാലിക്കുക:

• Do not expose the flash units to rain, moisture, or extreme temperatures.
• വൈദ്യുതി വിതരണം വോള്യവുമായി പൊരുത്തപ്പെടുന്നുണ്ടെന്ന് ഉറപ്പാക്കുകtage requirements specified on the unit.
• Always disconnect the power cable before cleaning or performing any maintenance.
• Avoid touching the flash tube or modeling lamp immediately after use, as they can be extremely hot.
• Do not operate the flash unit if it has been dropped or damaged.
• കുട്ടികൾക്ക് ലഭ്യമാകാതെ സൂക്ഷിക്കുക.
• Use only BRESSER approved accessories and replacement parts.

3. പാക്കേജ് ഉള്ളടക്കം

താഴെ കൊടുത്തിരിക്കുന്ന എല്ലാ ഇനങ്ങളും നിങ്ങളുടെ പാക്കേജിൽ ഉണ്ടെന്ന് ഉറപ്പാക്കുക:

• 2 x BRESSER BRM-300AM Studio Flash Units
• 2 x Light Stands (200 cm)
• 2 x Softboxes (60 x 90 cm)
• 1 x Sync Flash Cable
• 2 x 150W Modeling Lamps
• 2 x 300W Flash Tubes
• 2 x പവർ കേബിളുകൾ
• 2 x സ്പെയർ ഫ്യൂസുകൾ

ചിത്രം 3.1: കഴിഞ്ഞുview of the BRESSER BRM-300AM Studio Flash Kit components, including two flash heads, two softboxes, and two light stands.

4. ഉൽപ്പന്നം കഴിഞ്ഞുview

The BRESSER BRM-300AM is a compact and powerful studio flash unit. It features a Bowens-S bayonet mount for compatibility with various light modifiers.

4.1 Flash Unit Components

ചിത്രം 4.1: വിശദമായി view of the BRM-300AM flash unit, showing the flash tube, modeling lamp, and Bowens-S mount.

• Flash Tube: Provides the main light output.
• മോഡലിംഗ് എൽamp: A 150W halogen lamp പ്രീ വേണ്ടിviewing lighting effects.
• Bowens-S Mount: For attaching softboxes, reflectors, and other light modifiers.
• മൌണ്ടിംഗ് ബ്രാക്കറ്റ്: For attaching the flash unit to a light stand.

4.2 നിയന്ത്രണ പാനൽ

ചിത്രം 4.2: The control panel of the BRM-300AM flash unit in an off state.

ചിത്രം 4.3: The control panel of the BRM-300AM flash unit in an operational state, showing the digital display and various buttons.

• ഡിജിറ്റൽ ഡിസ്പ്ലേ: Shows flash power level (1.0 to 6.0).
• വൈദ്യുതി സ്വിച്ച്: Main on/off switch for the unit.
• LAMP ബട്ടൺ: Toggles the modeling lamp ഓൺ/ഓഫ്.
• CELL Button: Activates/deactivates the optical slave cell for wireless triggering.
• സൗണ്ട് ബട്ടൺ: Toggles the audible flash ready indicator.
• ടെസ്റ്റ് ബട്ടൺ: Fires a test flash.
• +/- ബട്ടണുകൾ: Adjust flash power output.
• SYNC Port: 3.5mm jack for wired sync connection.

5. സജ്ജീകരണ നിർദ്ദേശങ്ങൾ

5.1 Assembling the Light Stands

1. Extend the legs of the light stand to form a stable base.
2. Tighten the locking knob at the base to secure the legs.
3. Extend the telescopic sections of the stand to the desired height and secure each section with its locking knob.

5.2 Installing the Flash Tube and Modeling Lamp

1. Ensure the flash unit is powered off and unplugged.
2. Carefully insert the 300W flash tube into its socket, aligning the pins. Do not force it.
3. Screw the 150W modeling lamp into its socket. Avoid touching the glass part of the lamp directly with bare hands.

5.3 Attaching the Softbox

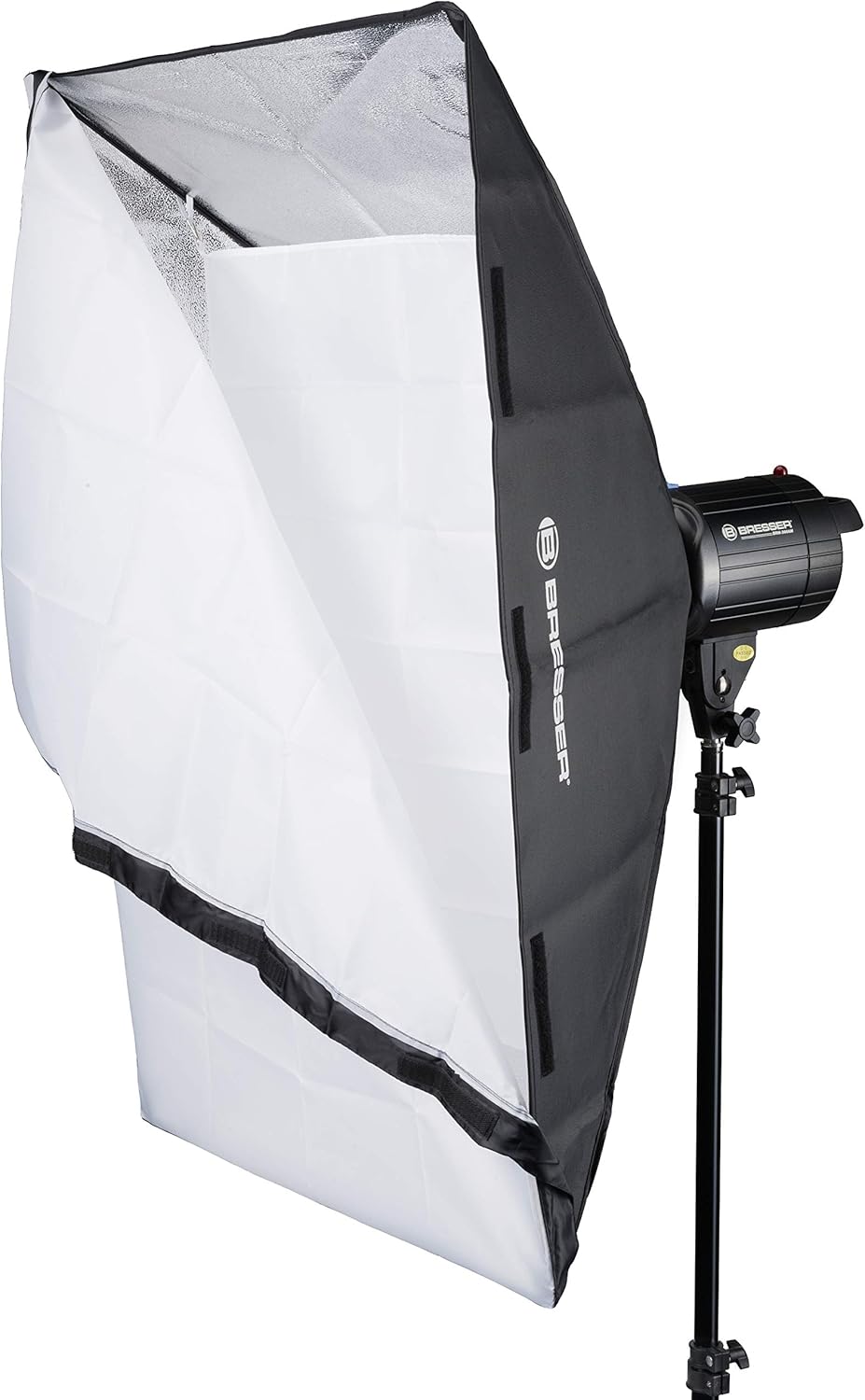

ചിത്രം 5.1: Illustration of a softbox being attached to the flash unit via the Bowens-S mount.

1. Assemble the softbox rods into the speedring, forming the softbox shape.
2. Align the speedring of the softbox with the Bowens-S mount on the flash unit.
3. Insert the speedring into the mount and rotate it clockwise until it locks securely into place.
4. Attach the inner and outer diffusers to the softbox using the Velcro fasteners.

5.4 Mounting the Flash Unit

ചിത്രം 5.2: Two BRM-300AM flash units with softboxes mounted on light stands, ready for use.

1. Place the flash unit's mounting bracket onto the top spigot of the light stand.
2. Tighten the locking knob on the flash unit's bracket to secure it to the stand.
3. Adjust the angle of the flash unit using the tilt adjustment knob on the bracket.

6. പ്രവർത്തന നിർദ്ദേശങ്ങൾ

6.1 പവർ ഓണും ഓഫും

1. Connect the power cable to the flash unit and then to a suitable power outlet.
2. Flip the main പവർ switch on the control panel to the "ON" position. The digital display will illuminate.
3. To power off, flip the പവർ switch to the "OFF" position and disconnect the power cable.

6.2 Adjusting Flash Power

The flash power is adjustable from 1/32 to full power (300W). The digital display shows the power level from 1.0 to 6.0.

• അമർത്തുക + button to increase flash power.
• അമർത്തുക - button to decrease flash power.

6.3 മോഡലിംഗ് എൽamp ഓപ്പറേഷൻ

The 150W modeling lamp helps visualize the lighting effect before taking a picture.

• അമർത്തുക LAMP button to toggle the modeling lamp ഓൺ അല്ലെങ്കിൽ ഓഫ്.

6.4 Triggering the Flash

The BRM-300AM offers multiple triggering options:

• Sync Cable: Connect your camera's PC sync port to the flash unit's SYNC port using the provided sync cable.
• ഒപ്റ്റിക്കൽ സ്ലേവ്: The built-in optical slave cell can trigger the flash when it detects another flash firing. Press the സെൽ button to activate/deactivate this function.
• ടെസ്റ്റ് ബട്ടൺ: അമർത്തുക ടെസ്റ്റ് button on the control panel to manually fire a flash.

The flash unit has a fast recycling time of 0.5 to 1.0 seconds, indicated by the audible sound (if enabled) and the display.

6.5 Audible Ready Indicator

The flash unit can emit an audible beep when it has recycled and is ready to fire again.

• അമർത്തുക ശബ്ദം button to toggle the audible indicator on or off.

7. പരിപാലനം

7.1 വൃത്തിയാക്കൽ

• വൃത്തിയാക്കുന്നതിന് മുമ്പ് എല്ലായ്പ്പോഴും യൂണിറ്റ് അൺപ്ലഗ് ചെയ്യുക.
• Use a soft, dry cloth to wipe the exterior of the flash unit.
• For the flash tube and modeling lamp, use a clean, lint-free cloth. Avoid abrasive cleaners.

7.2 Flash Tube and Modeling Lamp മാറ്റിസ്ഥാപിക്കൽ

If the flash tube or modeling lamp needs replacement:

1. Ensure the unit is powered off and unplugged, and allow sufficient time for the lampകൾ തണുപ്പിക്കാൻ.
2. Carefully remove the old flash tube or modeling lamp.
3. Install the new replacement part as described in Section 5.2.
4. Use only genuine BRESSER replacement parts to ensure compatibility and safety.

8. പ്രശ്‌നപരിഹാരം

9 സ്പെസിഫിക്കേഷനുകൾ

10. വാറൻ്റിയും പിന്തുണയും

For warranty information and technical support, please refer to the documentation provided with your purchase or visit the official BRESSER webസൈറ്റ്. ഏതെങ്കിലും വാറന്റി ക്ലെയിമുകൾക്ക് നിങ്ങളുടെ വാങ്ങലിന്റെ തെളിവ് സൂക്ഷിക്കുക.
